Один часто открывает и закрывается конверсия DL-D Сплошное реле контроля переменного тока Защита от давления DC 24V36V48V
Цена: 1 268-2 747руб. (¥60)
Артикул: 650976829366
Доставка по Китаю (НЕ включена в цену):
170 руб. (¥8)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:上格直销
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
- DL-D0650M-E
- DL-2560M-E
- DL-25120M-E
- DL-D6030M-E
- SD-D0650-EM
- SD-D2520M-E
- SD-D2560M-E
- SD-D6030M-E
- SD-D6030M-E-220 Регулировка скорости двигателя переменного тока
- SD-A6030M-E-220 Регулировка скорости двигателя переменного тока
Добавить в корзину
Другие товары этого продавца
¥1002 113руб.
¥29613руб.
¥23486руб.
¥6127руб.
| Цвет: | DL-D0650M-E, DL-2560M-E, DL-25120M-E, DL-D6030M-E, SD-D0650-EM, SD-D2520M-E, SD-D2560M-E, SD-D6030M-E, SD-D6030M-E-220 Регулировка скорости двигателя переменного тока, SD-A6030M-E-220 Регулировка скорости двигателя переменного тока |

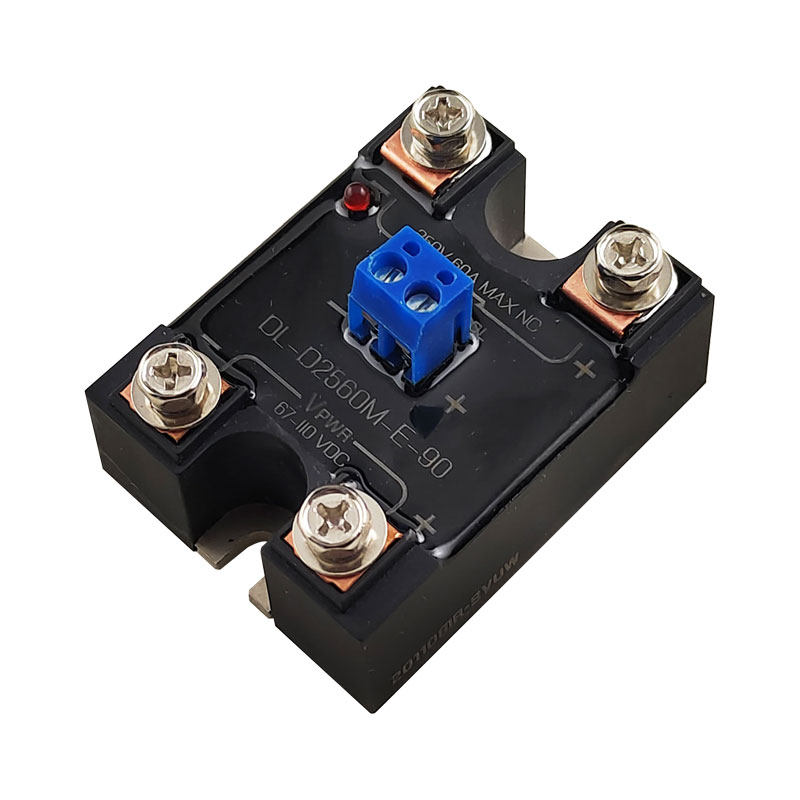

| DL-D-E Series Series Solid-State Relay Tablete Datasheet: |
| • Выход MOSFET • Структура медного электрода • Очень низкий импеданс диверта • Изоляция связи • Инструкции по открытию светодиодов • Сверхпроводящий субстрат DBC |
| Описание продукта Описание: |
| Серия DL-E представляет собой частую реле с твердым состоянием DC Opening Outvination.Вход и выход - оптическая изоляция, а толерантность к СМИ - 2500 В.. |
| описывать | Ценить | единица |
| Выходные параметры | DL-D0650M-E-24 | DL-D2560M-E-48 | DL-D2560M-E-90 | |
| Пиковое сопротивление | 60 | 250 | 250 | Vdc |
| Рекомендуемое рабочее напряжение | 24 | 60 | 110 | Vdc |
| Максимальный ток утечки при отключении | 0.02 | 0.02 | 0.02 | mA |
| Максимальный ток нагрузки | 50 | 60 | 60 | Adc |
| Максимальное сопротивление общего состояния | 50 | 35 | 35 | мОм |
| Максимальное время | 0.08 | ms | ||
| Максимальное время отключения | 0.2 | ms | ||
| Параметры управления | ||||
| Диапазон напряжений VPWR | 22-60VDC | 43-60VDC | 67-110VDC | |
| VPWR наименьшее напряжение смещения | 20VDC | 40VDC | 63VDC | |
| Максимальный входной ток VPWR | 14mA | 14mA | 14mA | |
| Минимальный ток, необходимый для включения VPOW | 8mA | 8mA | 8mA | |
| VCTRL -диапазон напряжений | 3-32VDC | 6-32VDC | 6-32VDC | |
| VCTRL Минимальное напряжение поворота | 1VDC | 5VDC | 5VDC | |
| VCTRL максимальный входной ток | 4mA | 4mA | 4mA | |
| Минимальный ток, необходимый для включения VCTRL | 1mA | 1mA | 1mA | |
| Основная характеристика | ||||
| Экологический диапазон температуры работы | -40 to 80°C | °C | ||
| Диапазон температуры хранения окружающей среды | -40 to 100°C | °C | ||
| Вход в выходное напряжение изоляции | 4000 | Vrms | ||
| Напряжение изоляции нижней пластины | 2500 | Vrms | ||
| Вход для максимальной емкости электроэнергии | 8 | pF | ||
| Индикатор открытого состояния | красный | |||
| масса | 120 | g | ||
| Схема подключения: |
| Стандартный размер (блок: мм). | |
| Меры предосторожности мер предосторожности: |
| 1. При использовании для воспринимаемых нагрузок необходимо добавить цепь, и рекомендуемое рабочее напряжение должно быть уменьшено. 2. При выборе реле, пожалуйста, обратите особое внимание на рабочий ток и температуру окружающей среды нагрузки.При работе с полной нагрузкой необходимо добавить достаточно радиатора или принять другие эффективные меры рассеивания тепла. 3. Тепло, генерируемое во время работы реле, необходимо рассеять через нижнюю пластину реле. Обратите внимание, что реле и радиатор должны быть плотно сопоставлены с радиатором, а установка должна быть твердой. Комбинированная поверхность должна быть покрыт термической кремниевой смазкой. 4. Когда выходная проводная колонна и нагрузочная связь ослаблены, нагрев при включении питания приведет к сгоре продукта. Рекомендуемая установка винта, когда проводка продукта составляет 0,9-1,1 Нм, и крутящий момент выходного винта Установка составляет 1,7-2,2-нм, чрезмерный крутящий момент повредит внутренние компоненты реле. |
