Однофазное полное изоляция Интегрированный аккуратный аккуратный регулятор давления модуль 35A Импорт качество LSC-H3P35FYB Качество отличное качество
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

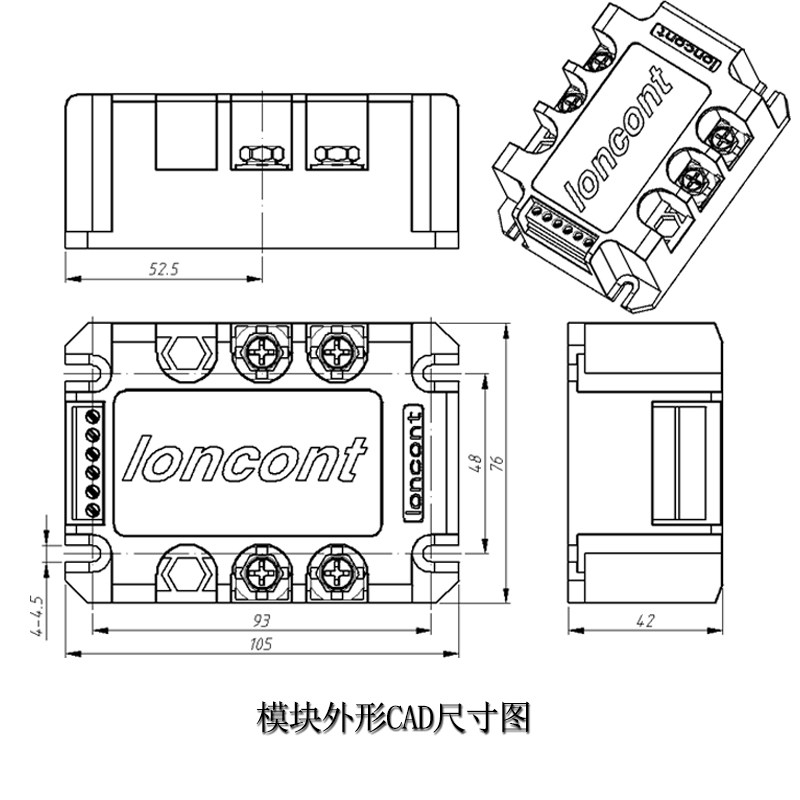

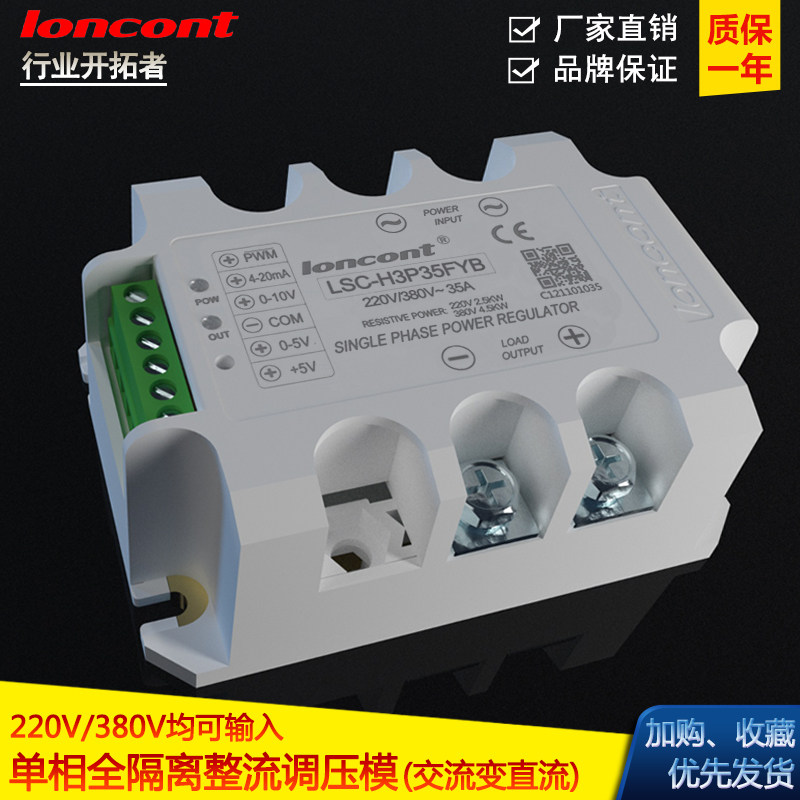

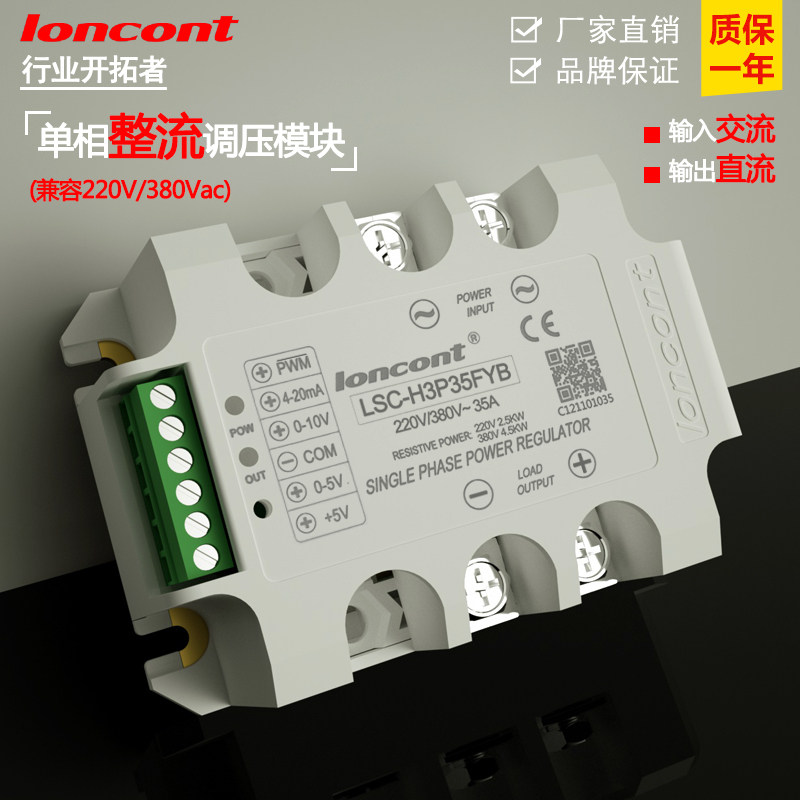

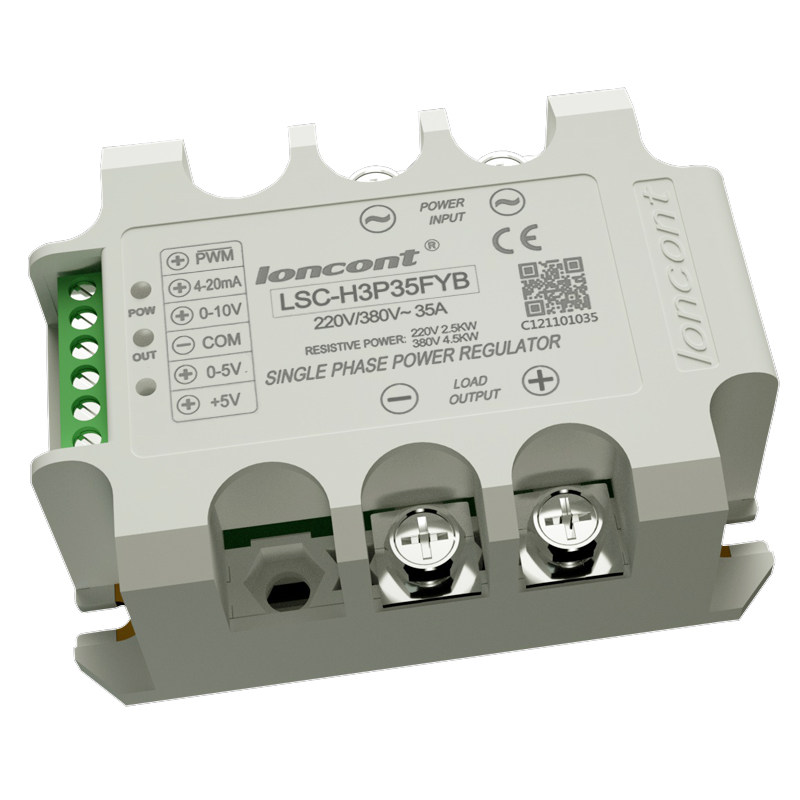

- LSC-H3P35FYB (модуль)

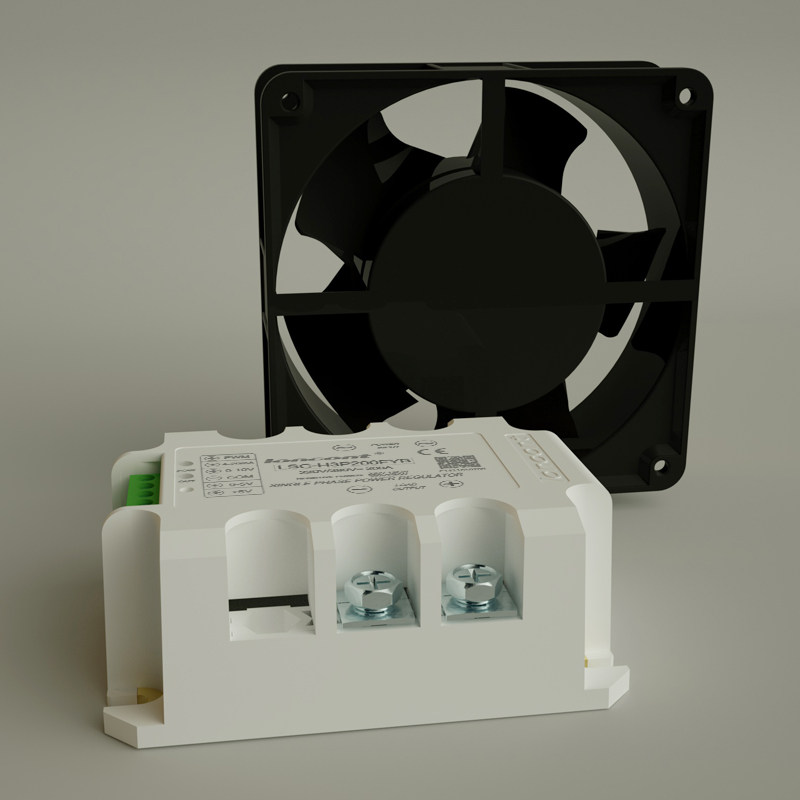

- Модуль, радиатор
| Цвет: | LSC-H3P35FYB (модуль), Модуль, радиатор |
Описание модели(Должен -посмотреть для новых и старых клиентов):
LSC-H3P35FYBДля нагрузки на загрузку 220 В/380 В Универсальный тип нагрузки (Рекомендуемое использованиеК.Независимо от того, являетесь ли вы однофазой 220VAC вход или два -фазу 380VAC можно использовать вход(Патентный номер2013200650481, Имитировать).
Обновление снова: этот продукт принял чип технологии управления энергетикой Техасской компании по прибору приборов в Соединенных Штатах. Напряжение питания может нормально работать в пределах чрезвычайно широкого диапазона 180 В-430VAC и обладает очень высокой надежностью.
Если вы используете эту категорию в первый раз, пожалуйста, свяжитесь с магазином.
Обзор
1,LSC-Серия интегрированного модуля регулирования давления в одном фазовом потоке (английское имяLoncont Solid-State Commuter) Внутренний односторонний сдвиг и касание цепи, полного моста -контроля, четырехэтажного, четырехэтажного тиристора из четырех направлений One DirectionRCЦепь поглощения сопротивления и цепь питания равны интеграции. При входном управлении автоматической или ручной регулировкой будет генерируется сильный импульсный сигнал для волос, который может изменить угол, который может изменить направляющий угол. Регулируемое напряжение импульса, напряжение на нагрузке от0VПерейдите к полной регулировке полного напряжения сетки питания.Модуль обычно используется в различных источниках питания, напряжении напряжения, двигателя DC, возбуждении, сварке, гальванизации, зарядке и других случаях.
2,0-5Vdc,0-10Vdc,4-20mAВ ожидании автоматического режима автоматического управления входом вы также можете использовать ручное управление. Выходное напряжение может быть0VК полной линейности напряжения.Диапазон регулировки ввода широкий, точность регулировки выходной сигналы высока, а способность антиинтерференции сильна.
3, Модуль встроенный в цепь питания.Нет необходимости подключать синхронный трансформатор, а также не нужно подключить источник питания постоянного тока.

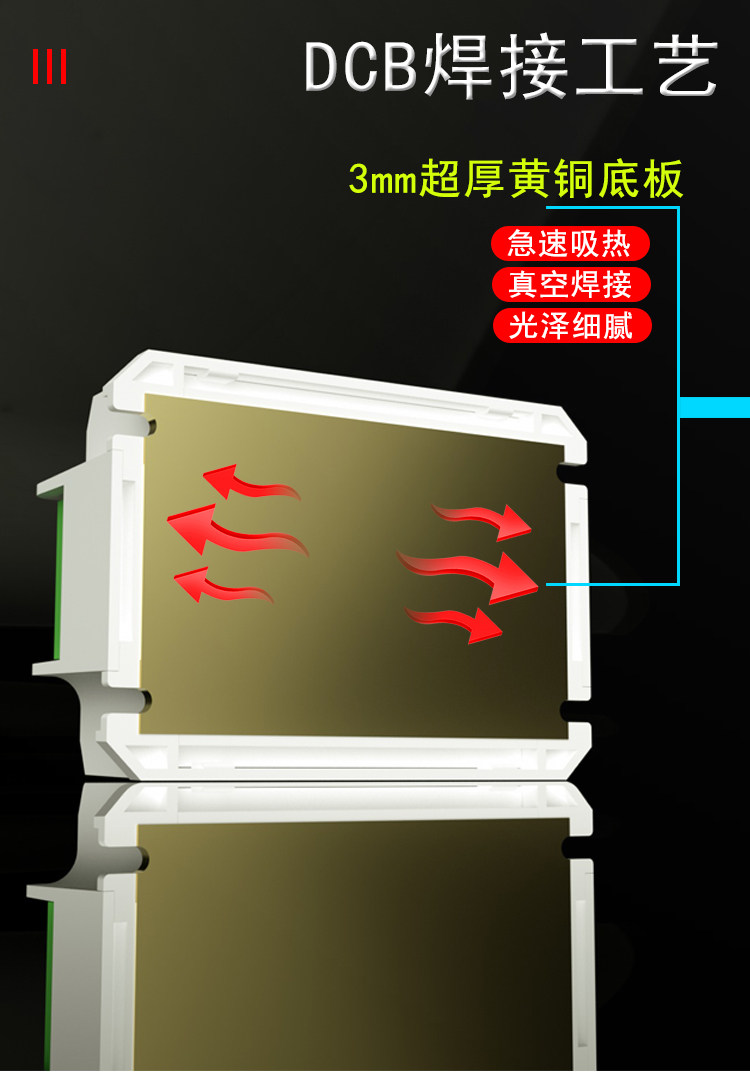

4, Принятие модуляSMTПроцесс,DCBКерамические субстраты, небольшой объем, небольшая периферическая проводка, стабильная производительность, удобное использование и высокая надежность.
5Модуль естьLEDСпецификации мощности и инструкции по регулировке вывода.
6, Между каждой клеммой управления входным управлением и входной клеммой питания переключения, и между конструкцией основного цикла сильной мощности, среда изоляции больше, чем2000 Vac.

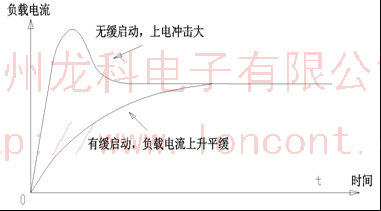

7Модуль выполняет функцию медленного запуска мощности мощности, которая эффективно снижает мгновенный ударный ток нагрузки во время питания и продлевает срок службы нагрузки.
Выходная нагрузка модуля Уровень тока терминала и модель следующих:
Текущий | 15A | 35A | 50A | 70A | 90A | 120A | 150A |
Модель | LSC-H3P15FYB | -H3P35FYB | -H3P50FYB | -H3P70FYB | -H3P90FYB | -H3P120FYB | -H3P150FYB |
Инструкции по использованию:

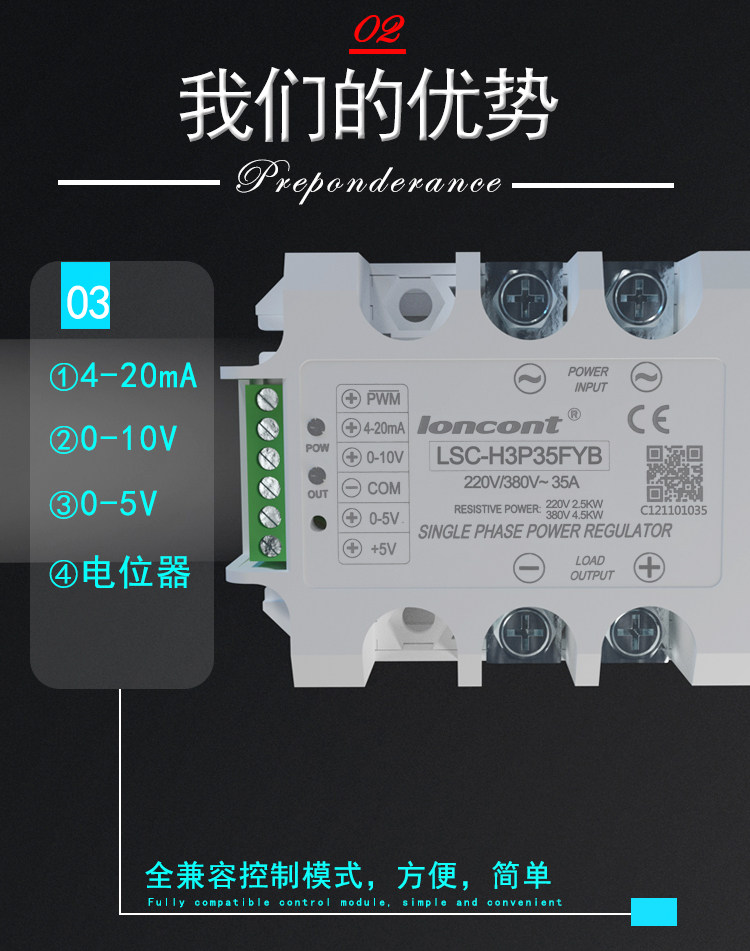

1, Уникальный режим управления всенаправленным вводом,0-5Vdc,0-10Vdc,4-20mA,1-5Vdc,0-10mAОн может быть адаптирован к автоматическому способу, никакой специальной настройки не требуется, и его также можно вручную контролировать потенциометр.Диапазон регулировки ввода широкий, точность регулировки выходной сигналы высока, а способность антиинтерференции сильна.

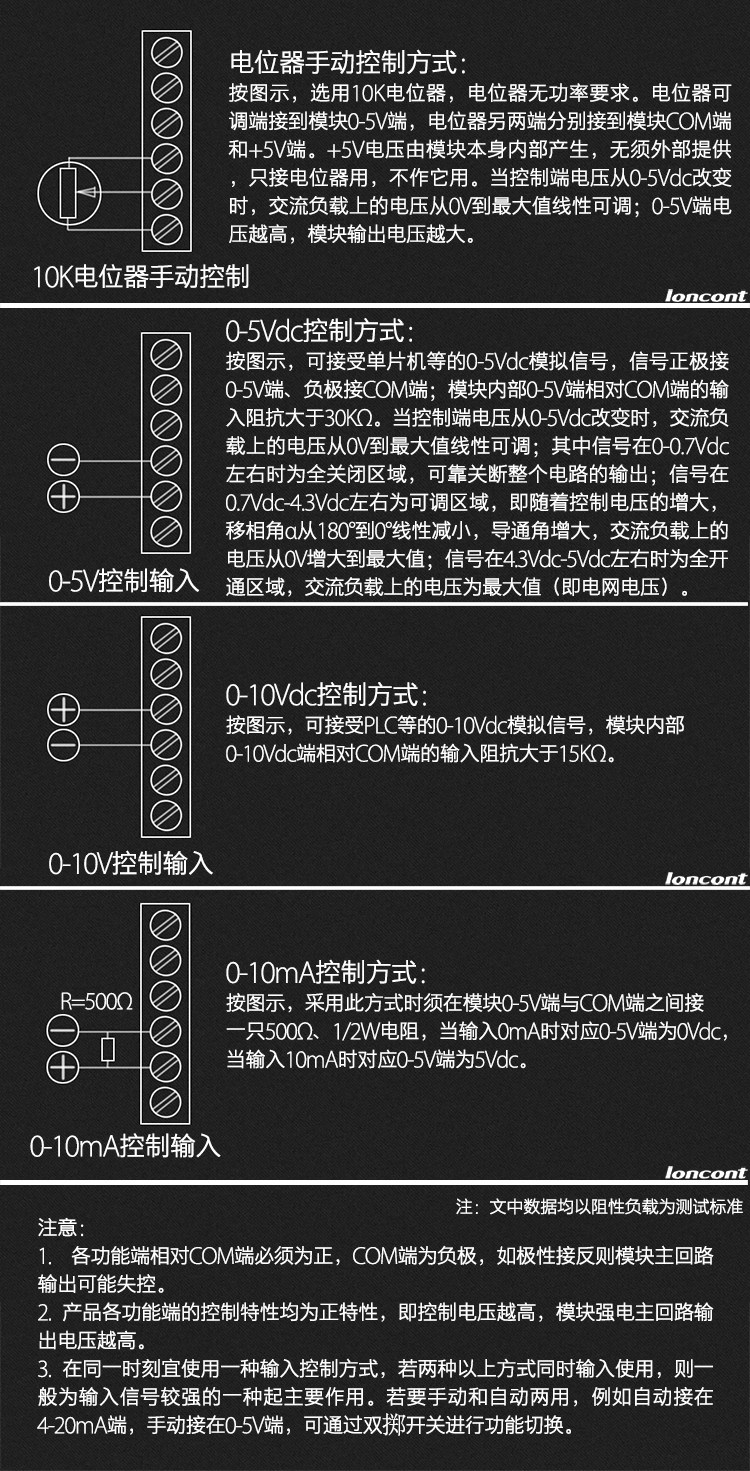

① Метод ручного управления потенциометром: в соответствии со значком средний конец потенциометра получает модульcontКонец, другие концы потенциометра получают модуль соответственноcomДуаньхэ+5Vконец.+5VНапряжение генерируется внутри самого модуля.2-10KΩ комната.Когда контроль заканчиваетсяcontот0-5VdcПри изменении напряжение на нагрузке постоянного тока происходит от0КПолное напряжениеЛинейная регулировка,contЧем выше конечное напряжение, тем больше выход модуля.
②、0-5VdcМетод управления: согласно рисунку, приемлемое0-5VdcСигнал SIMS, контрольное входное положительное соединениеcontКонец, отрицательное соединение AdvexcomКонец, внутри модуляcontКонцы относительныcomВходной импеданс конца больше, чем30KΩ.Когда контроль заканчиваетсяcontот0-5VdcПри изменении напряжение на нагрузке постоянного тока происходит от0КПолное напряжениеЛинейно регулируемым, из которых является область полного развертывания примерно в 0-0,7 В пост. Увеличивается, фаза перемещается в фазу.°До 0°Линейное снижение, увеличение угла направления, напряжение на нагрузке увеличивается от 0 до крупного до крупного до крупногоПолное напряжение; Продолжение примерно в области полного открытия примерно при 4,3 Вс. 5 В.Полное напряжение(Эквивалентно прямым мостовым выпрямлению силовой сетки).
③、0-10VdcМетод управления: согласно рисунку, приемлемое0-10VdcСигнал SIMS, внутренние модули0-10VdcКонцы относительныcomВходной импеданс конца больше, чем15KΩ.
④ ,,4-20mAМетод управления: согласно рисунку, приемлемое4-20mAСигнал SIMS, внутренние модули4-20mAКонцы относительныcomВходной импеданс конца250Ω.Должен4-20mAПри управлении входом,4-5mAКогда левое и справа закрыто, выход всей схемы надежен; надежно закрывает всю цепь;5-19mAЛевая и справа являются регулируемыми областями, то есть по мере увеличения тока управления, фазовый угол α - это180°приезжать0°Линейное снижение, напряжение на нагрузке от0ВольтайдаПолное напряжениеПредметы19-20mAЛевая и правая - открытая площадь, выходПолное напряжение.
⑤.0-10mAМетод управления: в соответствии с рисунком, при использовании этого метода вы должны быть в модулеcontКонец иcomКусок между концом500Ом,1/2WСопротивление, как вход0mAчасcontКонец0VdcВход10mAчасcontКонец5Vdc.
2, Каждый функциональный конец относительнаcomКонец должен быть положительным,comКонец - отрицательный электрод.
3Характеристики управления каждой стороной функции модуля являются положительными характеристиками, то есть чем выше контрольное напряжение, тем выше выходное напряжение основной цепи модуля модуля.
4В определенный момент следует использовать метод ввода управления. Если одновременно используются два или более метода, это, как правило, является основной ролью сильного входного сигнала.Модуль может быть вручную и автоматически, например, автоматически подключен4-20mAДуан, вручную подключиться0-5VКонец может быть переключен с помощью переключателя с двойным броском.
5Модуль имеет функцию запуска мощности -он -скорости. Когда выходной конец подключен к параллельной электролитической емкости фильтрации, поскольку концы напряжения конденсатора постепенно повышаются, зарядка емкости медленно выполняется, поэтому он не будет вызывать модуль должен быть перегрузкой и повреждением.
62. Если модуль внутри модуля меньше под углом (то есть входное напряжение основной цепи высокое, а выходное напряжение низкое), длинный выход большой, что может привести к сильному нагреванию модуля.

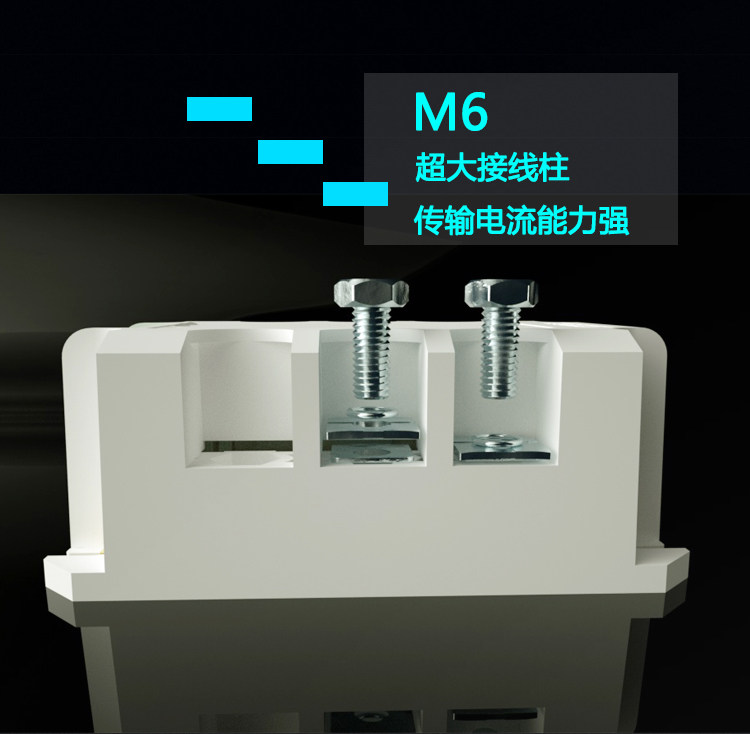

Сильный электрический мастер -петля выходной контуры
① ① ① Входной терминал переменного тока, ② - выходной отрицательный электрод DC, ④ - выходной DC -положительный электрод.
220Vacили380VacСхема применения питания переменного питания
- При блокировании нагрузки выберите ток уровня модуля регулирования давления3Двойная нагрузка с номинальным током.
- Когда нагрузка является двигателем переменного тока, уровень тока выбора модуля регулирования давления должен быть больше, чем равен5-6Двойной моторный ток.
- забратьКогда электромагниты, индуктивные катушки и т. Д. Выберите ток -уровни модуля регулирования давления4Двойная нагрузка с номинальным током.
- забратьПри емкости нагрузки выберите ток уровня модуля регулирования давления, должен быть больше, чем5Двойная нагрузка с номинальным током.
- Требования больше, чем равны трансформаторам5Основной номинальный ток трансформатора, специальная эмоциональная нагрузка и нагрузка на способность также должна быть увеличена в соответствии с фактической ситуацией.
Большой модуль регулирования давления тока должен быть оснащен радиатором. Пожалуйста, свяжитесь с владельцем магазина для спецификации конкретного радиатора.
Не рекомендуется, чтобы внутреннее управление щитовидной железой в модуле выводилось с небольшим током (то есть входное напряжение основной цепи высокое, а выходное напряжение низкое) для длительного выхода. Если фактическое напряжение нагрузки может Используется, затем используйте модуль, чтобы исправить давление.
Можно выбрать в это времяLSC-H1PxxFYBилиLSC-H0PxxFYBНизкая серия ролтаж.
Высокий рекомендуется Больше ребенка ... | ||||||||||||||||||||||||||||||||
|
|
|
| |||||||||||||||||||||||||||||
|
|
|
| |||||||||||||||||||||||||||||
