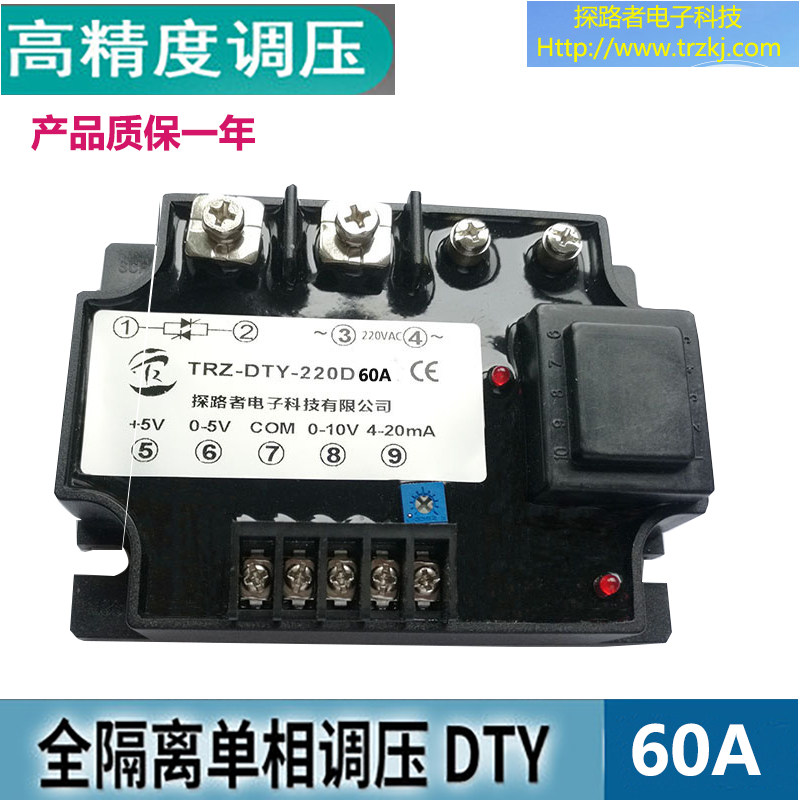

DTY Full Ionsolation ОДИН-AC модуль сжатия AC 60 А регулятор мощности DTY-220D60A Solid Sulte
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Если есть какой -либо неизвестный момент, Вангванг может проконсультироваться с гидом по магазинам, прежде чем сделать фотографию

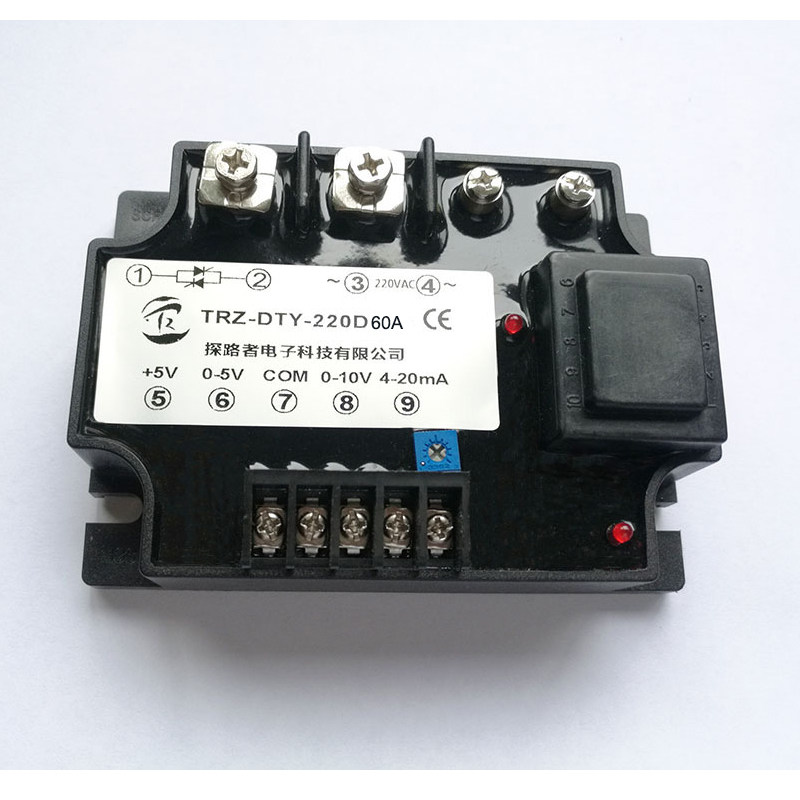

Бренд:Электронная технология Модель:TRZ-DTY-220D60A

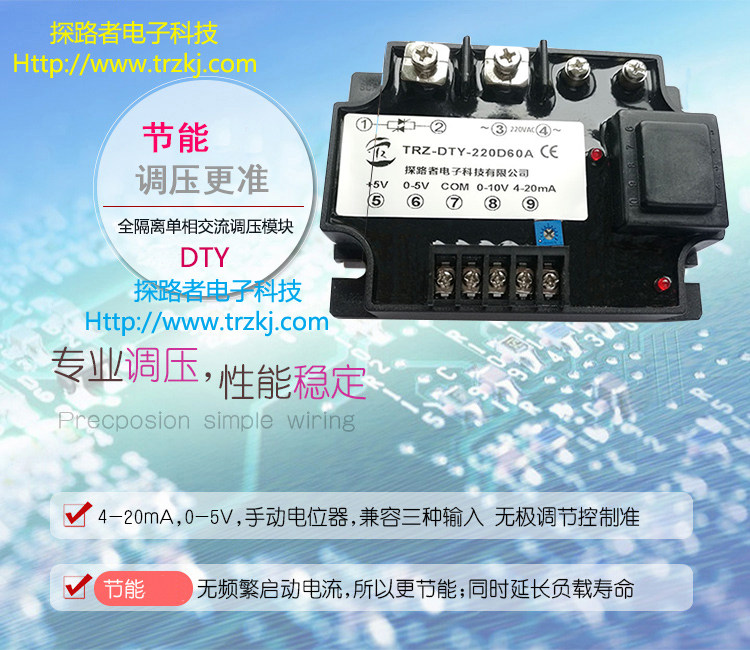

1. Обзор продукта:
Полностью изолированный однофазный модуль регуляции давления переменного тока (далее, называемый DTY), представляет собой синхронный трансформатор, схема обнаружения фазы и фаза миграции
Схема триггера и выходное управление щитовидной железой интегрированы.
То есть регуляция мощности однофазного переменного тока.В соответствии с выходным тиристорным устройством различные подразделения обычных типов, расширенных типов и одного тиристора.
Полу -волны типа три категории.Оцененное напряжение однофазной нагрузки переменного тока делится на 220 В и 380 В.
4-20 мА Несколько контрольных сигналов.

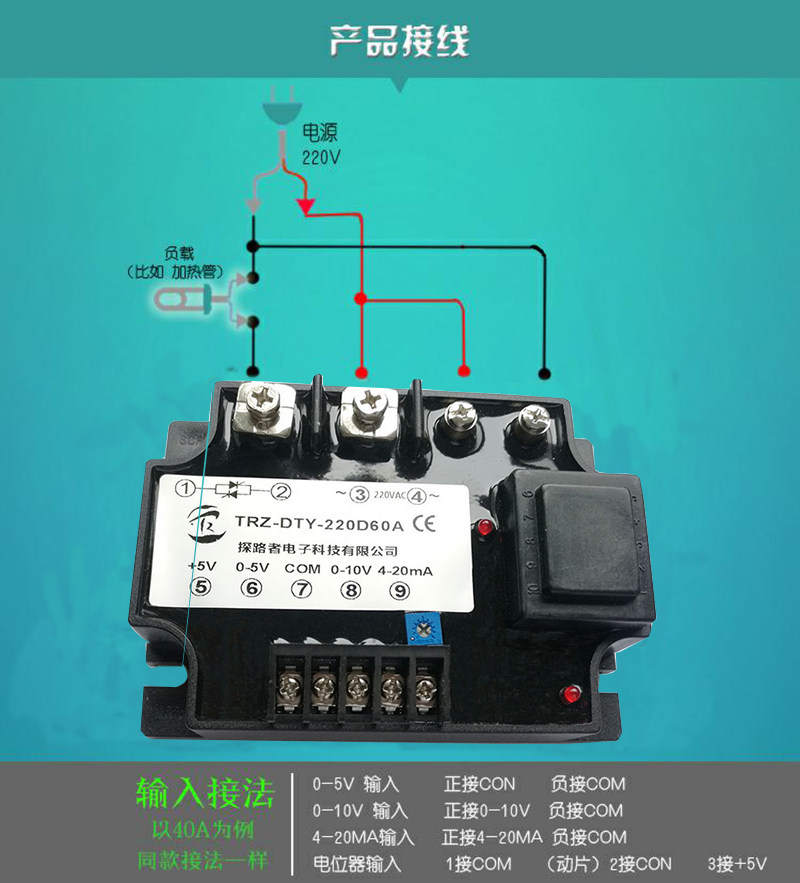

Инструкции по точкам:
①② - выходной терминал, то есть два полюса внутреннего управления щитовидной железой модуля, улучшенное и обычное ①② бесконечное,
③ ④ Внутренние трансформаторы синхронизации в модуле, разделенные на две технические характеристики 220VAC и 380VAC: 220VAC модель спецификации
Блок позволяет сетку на сетке с диапазоном поддержки поддержки 160-240VAC, а модуль спецификации 380VAC позволяет использовать при 280-
Сетка 420VAC, ③④ не полярная.
⑤ Конец генерируется во внутреннем напряжении+10 В, и только положение мощности управляется вручную.
⑥ ⑦ End-0-5 В и 0-10 В входной клеммы управляющего напряжения.
Конец-входной терминал тока управления 4-20 мА.
⑨ внутренняя почва.
Меры предосторожности:(Принимая 0-5 В в качестве примера других контрольных сигналов для толчка)
(1), фаза напряжения, которая добавляется на нагрузке в фазу напряжения на нагрузке, должна быть согласованной, в противном случае
(1),вне контроля.Частота энергосистема должна составлять 50 Гц.
(2) Конец управления должен быть положительным для COM, и если противоположное противоположное, выходной конец выходит из контроля (полный или полностью закрытый).
Когда управляющий клемма изменяется с 0-5V, напряжение на нагрузке связи может быть скорректировано с примерно 10 вольт до максимального значения (отрицательный для сопротивления
С точки зрения),).Клемма управления составляет 0-0,8 В, а левая и справа закрыты в левой и правой, а выход модуля надежен;
Управляющий терминал составляет около 0, 8 В-4,6 В является регулируемой площадью, то есть, поскольку управляющее напряжение увеличивается, углубленный угол А от 175°
До 0°Линейное снижение, напряжение на нагрузке связи увеличивается от примерно 10 вольт до максимального значения;
Это полная площадь отверстия справа, и напряжение на нагрузке связи является максимальным значением.
(3) Модуль DTY не может использоваться для регулирования скорости двигателя.
Однофазный регулирующий модуль может использоваться в высоких случаях.
(4) Три однофазных регулирующих модулей не могут быть использованы на трехфазном напряжении для отрегулирования трехфазной нагрузки.
(5) Воспалительное напряжение слабой электрической части, сильной электрической части и нижней пластины модуля превышает 2000 В.
(6) Тепло всего модуля рассчитывается на 1,5 ваттианпеи фактическим ампелем тока.
