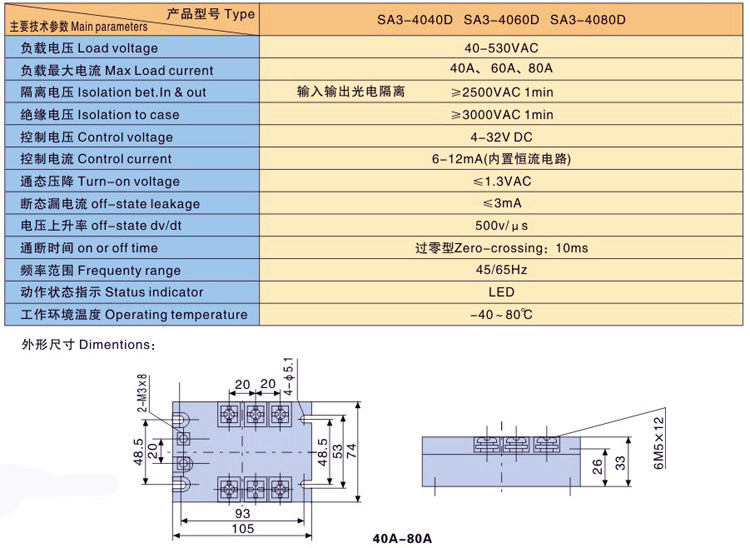

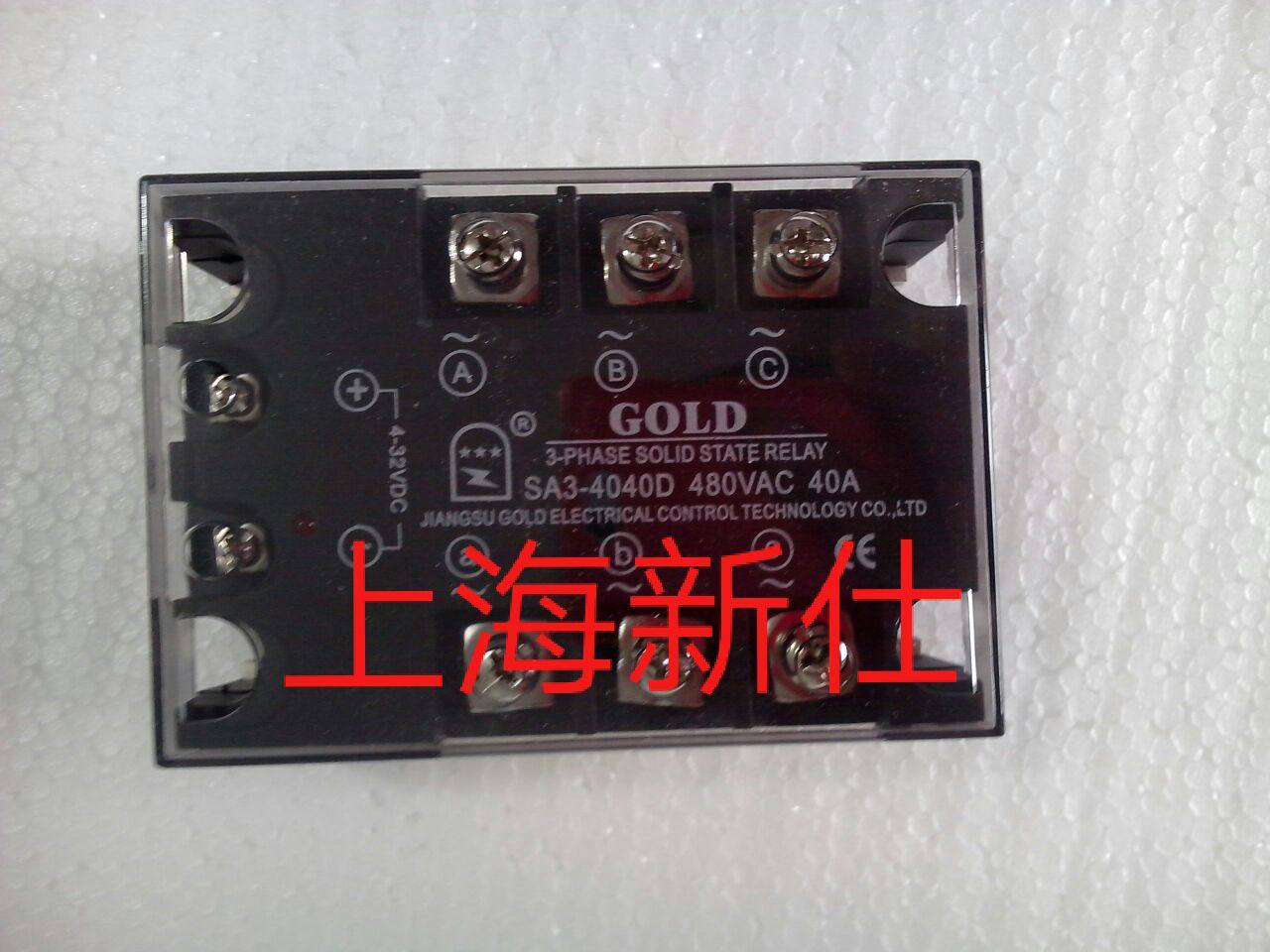

Трехфазное сплошное реле с твердым золотом SA34040D DCC AC SA3-4040D 40A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- SA3-4040D
- SA3-4040A
- SA3-4030D
| Цвет: | SA3-4030D, SA3-4040D, SA3-4040A |
1.Главная цель:
Тепловая обработка (Электрическая печь, электрическое отопление) Химическое волокно оборудование, оборудование для текстильной машины, измеренное стеклооборудование, пластиковые экструзионные машины, машины для литья под давлением, управление фонтаном
2.Твердый -государственный метод выбора реле:
(1)Обструктивная нагрузка
Одиночная фаза: нагрузка (кВт)/напряжение (v) = ток (a)*(1,5 или 2 раза) = номинальный ток реле твердого твердого состояния;
Три фазы: нагрузка (кВт)/[напряжение (v)*3] = ток (a)*(1,5 или 2 раза) = номинальный ток сплошного реле -стат;
(2)Перцептивная нагрузка
Одиночная фаза: нагрузка (кВт)/напряжение (v) = ток (a)*(5 или 7 раз) = номинальный ток сплошного реле -государственного состояния;
Три фазы: нагрузка (кВт)/[напряжение (v)*3] = ток (a)*(5 или 7 раз) = номинальный ток твердого реле;
(3)Грузоподъемность
Одиночная фаза: нагрузка (кВт)/напряжение (v) = ток (a)*(10 раз) = номинальный ток сплошного реле;
Три фазы: нагрузка (кВт)/[напряжение (v)*3] = ток (a)*(10 раз) = номинальный ток сплошного реле -государства;
3, Перегрузки, меры по защите от перепада, перегрузки и нагрузка короткие цирки являются основными причинами постоянного повреждения SSR. Выбор быстрых предохранителей и воздушного переключаЗа исключением внутренней части SSR, внутри SSR есть петля RC.Вы также можете использовать чувствительность напряжения напряжения параллельного насаждения металла (MOV). Размер площади движения определяет мощность поглощения. Толщина перемещения определяет значение защитного напряжения.одинSSR серии 220В может выбрать чувствительное к давлению сопротивление 430 В-600 В, а SSR серии 380 В может выбрать чувствительное к давлению 750 В 900 В сопротивления.
4, Термическое и тепловое рассеяние SSR: максимальное тепло SSR во время поворота рассчитывается в соответствии с фактическим рабочим током*1,2 Вт/а. В конструкции охлаждения, температура окружающей среды, условия вентиляции (естественное охлаждение, охлаждение вентилятора) и установка SSR должна считаться такими факторами, как плотность.Серия 2A, 3A и 5A не нуждается в внешнем радиаторе.Когда спиральный SSR применяется к длительному току ниже 10А, его нужно только установить на металлическую таблетку с лучшим рассеянием тепла или специальным направляющим рельс -подставкой для твердых карт. На громком раковине необходимо установить более 10А. Более 10А необходимо установить. . Когда ток превышает 40А, его нужно охлаждать с помощью вентилятора.
5Постоянный поток: ток ввода однофазного SSR должен контролироваться при 6 мА до 25 мА, а ток управления входным контролем трехфазного твердотельного реле должен быть между 18 мА-75 мА.В SAP, SA3 -типе полная серия и SAI входной цепь постоянного тока была установлена внутри вида, а вход напряжения от 3 В до 32 В не нуждается в ограничении сопротивления потока.При использовании SAI, SAQ и SDP -серии сплошного реле, обратите внимание на управление входным током в пределах 25 мА.Когда входное напряжение составляет 4-8 В, нет необходимости нажимать сопротивление с ограниченным током; когда входное напряжение составляет 8-32 В, необходимо скандировать сопротивление тока 1/4 В. 1,5 тыс.
6, Установка мер предосторожности:
a)В соответствии с выбранным током реле выбираются размер формы и условия окружающей среды.Радиатор может принять естественный холодный, принудительный ветровой холодильник или водяной охлаждение. Поскольку реле твердого типа является изоляционным типом, на одном и том же радиаторе можно установить несколько твердых реле.
b)Поверхность радиатора должна быть гладкой и гладкой, без царапин и мусора, а ее поверхностная гладкость должна быть менее 10 мкм.
c)Сплошное реле было установлено на радиаторе и использовала тонкую наждачную бумагу, чтобы аккуратно вытереть ее, чтобы удалить поверхностный окисляющий слой на радиаторе и очистить его с помощью этанола без воды.Затем контактные поверхности равномерно наносятся на очень тонкий слой тонкой тепловой смазки кремния (толщиной около 0,5 мм на лицо), так что они хорошо касаются, чтобы уменьшить тепловое сопротивление контакта.Для удобстваТвердое тепловое рассеяние реле, чтобы оно могло работать в лучшем состоянии.
d)Когда модуль затягивается до поверхности радиатора, винты M3 и M5 и пружинные подушки затянуты, и он затягивается 0,58-0,98 н.м.м и 4-6-н.м.м.
