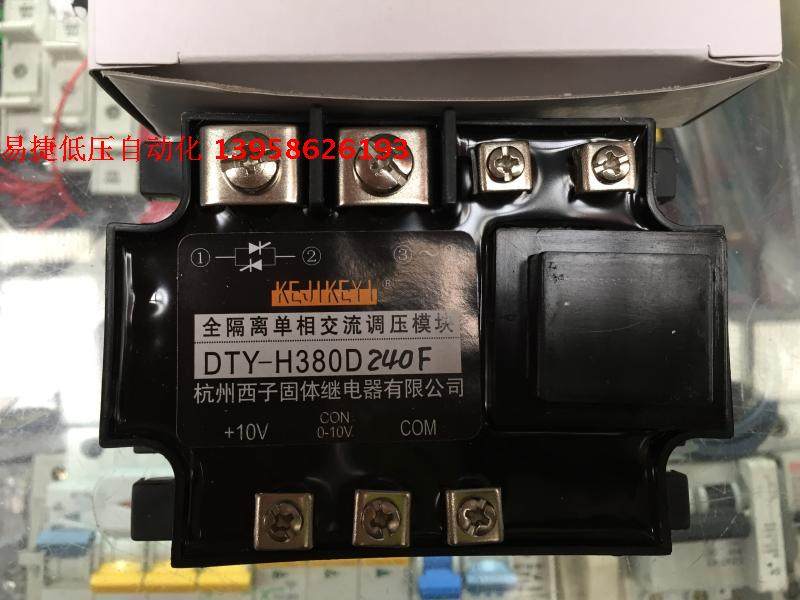

Kejikeyi Hangzhou xizi dty-H380d240e Полная изоляция. Модуль регулирования обмена AC Одиночный переменный
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Бренд: Kejikeyi Hangzhou Xizi Solid State Releal Co., Ltd.
Модель:DTY-H380D240E 0-5 В.
Все новые оригинальные оригиналы продают продукты в нашем магазине
Поддержите оригинальную заводскую проверку в течение семи дней без причины вернуть
Наш магазин продает различные электрические инструменты с низким уровнем напряжения.
Однофазный модуль регуляции давления переменного тока
DTY-H380D240E DTY-H380D240F DTY-H380D240G DTY-H380D240H
В конце модели находится тип сигнала управления вводом, E представляет 0-5V; F представляет 0-10 В; G означает 4-20MA; H представляет 1-5V.
Полностью выделение однофазного регулирующего модуля давления переменного тока (в дальнейшем, упоминаемом как однофазный модуль регулирования давления DTY) представляет собой синхронный трансформатор, схема обнаружения фазы, схема триггера -миграции миграции и выходной символизм. Когда размер управляющего напряжения является Изменен, выход может быть изменен на выход.В зависимости от вывода общего типа двухэтажного тиристора, двухэтажного соответствия двум тиристорам и полу -волне одного тиристора и одного полу -волны.Номинальное напряжение однофазной нагрузки переменного тока разделено на два типа: 220V и 380V. В соответствии с различными подразделениями управляющих сигналов, различные точки E, F, G и H -тип. Максимальное действительное значение тока)
2 Список моделей
Тип | Текущий | Нагрузка 220 В. Последний e f g h выбран для одного | Нагрузка 380 В. Последний e f g h выбран для одного |
Усиливать | 15A | DTY-H220D15E | DTY-H380D15E |
35A | DTY-H220D35E | DTY-H380D35E | |
55A | DTY-H220D55E | DTY-H380D55E | |
75A | DTY-H220D75E | DTY-H380D75E | |
120A | DTY-H220D120E | DTY-H380D120E | |
150A | DTY-H220D150E | DTY-H380D150E | |
190A | DTY-H220D190E | DTY-H380D190E | |
240A | DTY-H220D240E | DTY-H380D240E | |
290A | DTY-H220D290E | DTY-H380D290E | |
350A | DTY-H220D350E | DTY-H380D350E | |
нормальный тип | 10A | DTY-220D10E | DTY-380D10E |
25A | DTY-220D25E | DTY-380D25E | |
40A | DTY-220D40E | DTY-380D40E | |
Полу -волна | 10A | DTY-220D10XE | DTY-380D10XE |
25A | DTY-220D25XE | DTY-380D25XE | |
50A | DTY-220D50XE | DTY-380D50XE |
ПРИМЕЧАНИЕ. В конце модели находится тип сигнала управления вводом, E представляет 0-5V; F представляет 0-10 В; G означает 4-20MA; H представляет 1-5V.
| E Series | F Series | G Series | H Series | |
| Вход | 0~5V | 0~10V | 4~20mA | 1~5V |
| входное сопротивление | >30 кОм | >30 кОм | 250 Ом | >30 кОм |
| Эффективный диапазон ввода | 0.75~4.75V | 1.5~9.5V | 5~19mA | 1.25~4.75V |
| Угла переключения | 150°~0° | 150°~0° | 150°~0° | 150°~0° |
①② -выходной конец, то есть соответствующий выходной терминал реле с твердым состоянием, уровень напряжения составляет 380VAC, которые можно использовать в сетке менее 420 В.В зависимости от различного внутреннего диоксида кремния модуля, то же самое, что и реле с твердым государством, также делится на обычные, улучшенные и полу -волны.Среди них полу -волновый тип представляет собой однооборотный тиристор в качестве выходного контакта, и только положительное регулирование напряжения переменного тока (анодное соединение анода внутреннего тиристора внутри модуля, Катодное соединение ②).
③ ④ Модульный трансформатор синхронизации внутри модуля разделен на две технические характеристики 220VAC и 380VAC: модули со спецификациями 220VAC могут использоваться на сетке с диапазоном 165-240VAC. 420VAC
COM - это внутреннее земля, Con - это конец управления, а внутренний конец+5V генерируется, и только положение мощности контролируется вручную.①②③④ Слабая электрическая часть+5V, CON и COM является полной изоляцией.
| Полу -волна | Используется для аэропорта электрического шока |
| нормальный тип | Небольшие модули тока или требования к DV/DT в более низких случаях |
| Усиливать | Крупные модули тока или требования к DV/DT в более высоких случаях |
| 220V | Нагрузка на цепь 220 В. |
| 380V | Нагрузка на цепь 380 В (то есть добавить две линии в нагрузку) |
| Текущий выбор емкости | ① Во время нагрузки сопротивления выберите ток уровня SSR, который должен быть больше, чем номинальный ток нагрузки, который в 2 раза равен. |
| ② Когда нагрузка является двигателем переменного тока, выберите текущий уровень SSR, должен быть больше, чем в 6-7 раз превышает номинальный ток двигателя. | |
| ③ Когда электромагниты переменного тока, промежуточные ретрансляционные линии и катушки индуктивности, выберите ток уровня SSR, должен быть более чем в 4 раза превышать ток с номинальным нагрузкой. | |
| ④ Когда нагрузка класса компенсации мощности, выберите ток SSR с номинальным током нагрузки с нагрузкой в 5 раз. | |
| ⑤ Требования трансформатора больше или равны или равны 5 раз превышают ток номинального трансформатора. Специальные нагрузки на восприятие и мощность также должны увеличивать ток SSR в соответствии с фактическим опытом. |
Для следующего радиатора можно выбрать однофазный регулирующий модуль давления переменного тока:
E-40/F-70/F-100/G-120/G-150/G-185/A-250/A-330
1. Если напряжение, которое добавляется при нагрузке через ①②, противоречиво с напряжением ③④, пожалуйста, объявите размер напряжения двух. Наша компания может настроить для пользователя, но этап этих двух должна быть одинаковой. Уровень напряжения.Там нет полярности между ①② и ③④.Например: напряжение с рейтингом нагрузки составляет 36 В.В. (мощность 220 В понижена), а однофазный регулирующий модуль 75A может быть выбрана. Принять 36 В мощные сетки, ③④ Foot получает 220 В мощную сетку.
2. CON должен быть положительным для COM, если противоположное противоположное, выходной конец выходит из контроля (полный или полностью закрытый).Когда конец управления изменяется с 0-5 В, напряжение на нагрузке переменного тока может быть отрегулировано с 0 до максимального значения (для нагрузки сопротивления).Среди них CON составляет около 0-0,75 В.°До 0°Линейное снижение, напряжение на нагрузке связи увеличивается от десятков вольт до максимального значения; con-это площадь полного открытия примерно при 4,75 В-5 В, а напряжение на нагрузке переменного тока-максимальное значение.
3. Входной импеданс Con Concio E, F, H Series Concio больше 30 кОм, а входной импеданс серии G в COM - 250 Ом.Сигнал напряжения +5 В приводится только для ручного управления.
4. Обычно однофазная асинхронная скорость двигателя, как правило, должна быть преобразователями. Только мягкие нагрузки, такие как вентиляторы, накачивающие двигатели и т. Д., Или области двигателя крутящего момента могут регулироваться путем регулирования давления.
5. Три однофазных регулирующих модулей нельзя использовать на трехфазной сетке для регулирования давления трехфазной нагрузки (см. Трехфазное регуляция).
6. Слабая часть электричества, сильная электрическая часть и нижняя пластина модуля превышают 2000VAC.
7. Тепло всего модуля рассчитывается в соответствии с 1,5 Вт/ампель в фактическом токе нагрузки. Радиатор может выбрать серии E-40, F-70, F-100 и G
8. Меры предосторожности для выбора и защиты уровней тока.
9. Если нагрузка строго регулируется и стабилизирована, пожалуйста, увеличьте, пожалуйста, увеличьтеМодуль обратной связи с отрицательной связью.
