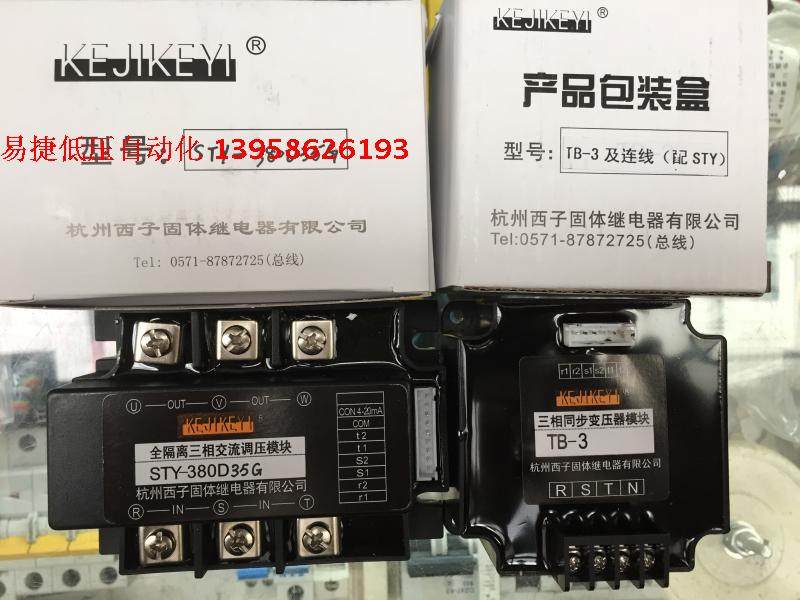

Kejikeyi Hangzhou Xizi Sty-380D35F Полный изоляция Трехфазное регулирование переменного тока Содержит TB-3
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Бренд: Keyang Keyang Electronics
Модель:STY-380D35F содержит TB-3 0-10V управление трехфазным регулированием давления
Все новые оригинальные оригиналы продают продукты в нашем магазине
Поддержите оригинальную заводскую проверку в течение семи дней без причины вернуть
Наш магазин продает различные электрические инструменты с низким уровнем напряжения.
Трехфазный регулирующий давление переменного тока Стиль-380D35E Style-380D35F Style-380D35G Style-380D35H
В конце модели находится тип сигнала управления вводом, E представляет 0-5V; F представляет 0-10 В; G означает 4-20MA; H представляет 1-5V.
Полностью выделение трехфазного модуля регуляции давления переменного тока (далее, упоминаемый как трехфазный модуль регуляции давления). Компания с поддержкой того же модуля трансформатора Step (Model TB-3) (синхронные трансформаторы также обеспечивают внутренний рабочий источник питания в трехфазном регулирующем модуле давления), внешняя схема и рабочая питания не могут быть автоматически контролироваться или контролироваться на 0 Сигналы -5VDC или автоматически контролируемые или 0-5VDC Сигналы. Внешний потенциометр контролируется вручную, а трехфазное напряжение нагрузки может быть достигнуто путем изменения ускорения тиристора.
Модель трехфазного модуля регулирования давления составляет -380DCCC, в котором SIP указывает трехфазный модуль регулирования давления, 380 представляет использование трехфазной сетки мощности 380VAC. Антиергера и связанного с односторонним тиристором тиристора.В конце модели-тип сигнала ввода, E представляет 0-5 В;
Список моделей
Текущий уровень | Модель (Включая TB-3) | Модель (Включая TB-3) | Модель (Включая TB-3) | Модель (Включая TB-3) |
35A | STY-380D35E | STY-380D35F | STY-380D35G | STY-380D35H |
75A | STY-380D75 E | STY-380D75F | STY-380D75G | STY-380D75H |
120A | STY-380D120E | STY-380D120F | STY-380D120G | STY-380D120H |
150A | STY-380D150E | STY-380D150F | STY-380D150G | STY-380D150H |
ПРИМЕЧАНИЕ. В конце модели находится тип сигнала управления вводом, E представляет 0-5V; F представляет 0-10 В; G означает 4-20MA; H представляет 1-5V.
| E Series | F Series | G Series | H Series | |
| Вход | 0~5V | 0~10V | 4~20mA | 1~5V |
| входное сопротивление | >30 кОм | >30 кОм | 250 Ом | >30 кОм |
| Эффективный диапазон ввода | 0.75~4.75V | 1.5~9.5V | 5~19mA | 1.25~4.75V |
| Угла переключения | 150°~0° | 150°~0° | 150°~0° | 150°~0° |
Трехфазный модуль регулирования давления R, S, T и синхронные трансформаторные модули на R, S, T, подключенные к сетке L1, L2, L3 и синхронизации трансформаторов N заземляющий кабель.
U, V, W подключенная трехфазная нагрузка (Y, △ метод подключения может быть доступен).
R1, R2, S1, S2, T1, T2 и Synchronizer на трехфазном модуле регулирования давления соединены R1, R2, S1, S2, T1, T2 (подключаемость линий),+5V End Для внутреннего производства контролируется только ручное управление положением мощности, CON является терминалом управления, а COM - внутренняя область модуля.
Среди них сильные электрические части R, S, T, N, U, V и W полностью отделены от R1, R2, S1, S2, T1, T2,+5V, Con и Com.
① Во время нагрузки сопротивления выберите ток уровня SSR, который должен быть больше, чем номинальный ток нагрузки, который в 2 раза равен.
② Когда нагрузка является двигателем переменного тока, выберите текущий уровень SSR, должен быть больше, чем в 6-7 раз превышает номинальный ток двигателя.
③ Когда электромагниты переменного тока, промежуточные ретрансляционные линии и катушки индуктивности, выберите ток уровня SSR, должен быть более чем в 4 раза превышать ток с номинальным нагрузкой.
④ Когда нагрузка класса компенсации мощности, выберите ток SSR с номинальным током нагрузки с нагрузкой в 5 раз.
⑤ Требования трансформатора больше или равны или равны 5 раз превышают ток номинального трансформатора. Специальные нагрузки на восприятие и мощность также должны увеличивать ток SSR в соответствии с фактическим опытом.
Трехфазный модуль регуляции давления переменного тока может использоваться в качестве следующего радиатора: E-40/F-70/F-15/G-120/G-150/G-185/A-250/A-330
1. Схема, состоящая из трехфазных модулей регуляции давления и трехфазных синхронизационных модулей трансформатора TB-3, может быть применена к 380 В (260V-420V) и мощности 50 Гц. Если пользователь использует низкое напряжение, она может настроить на наши компания.
2. CON должен быть положительным для COM, если противоположное противоположное, выходной конец выходит из контроля (полный или полностью закрытый).Когда конец управления изменяется с 0-5 В, напряжение на нагрузке переменного тока может быть отрегулировано с 0 до максимального значения (для нагрузки сопротивления).Среди них CON является площадью заполнения примерно в 0-0,75 В, а выход модуля надежно; Направленный угол α от 150 из 150°До 0°Линейное снижение, напряжение на нагрузке переменного тока увеличивается от десятков вольт до максимального значения; con-это площадь полного открытия примерно на 4,75-5 В, а напряжение на нагрузке переменного тока-максимальное значение (близко к напряжению сетки питания) Полем
3. e, f, h series con con con с входным импедансом Com, чем 30 кОм.Сигнал напряжения +5 В предусмотрен только для ручного управляющего потенциометра. Он не используется для него. Выбранное значение сопротивления потенциометра составляет от 2 до 10 КОм.
4. Изоляционное напряжение сильной электрической части, слабой электрической части и нижней пластины модуля превышает 2000 В.
5. Калория всего модуля-это сумма трехфазного фактического тока нагрузки по номеру Ampere номера Ampere Ampel. Радиатор может выбрать серию E-40, F-70, F-100 и G. Полем
6. Когда трехфазная нагрузка является методом подключения к y -обработке, доступна центральная точка Y, а центральная линия доступна, но когда центральная линия подключена, гармоника высокого уровня выше, чем при помех сетки. не подключен к центральной линии.
7. Регуляция скорости трехфазного асинхронного двигателя AC, как правило, должна быть инвертором. Только мягкие характеристики, такие как вентиляторы, накачивающие двигатели и т. Д., Или моторное поле крутящего момента могут регулироваться путем регулирования давления.При применении для мягких запусков следует учитывать напряжение или ток с замкнутым управлением.
8. n трехфазного модуля синхронизации трансформатора TB-3 должен быть надежным.Модуль регулирования давления TB-3 и трехфазного давления доступен для продажи.
9. Трехфазная регуляция давления переменного тока рекомендуется использовать систему регулирования, состоящую из SSR-3JK и трех случайных твердых реле.
10. Для выбора и защиты текущих уровней, пожалуйста, обратитесь к однофазному солидкому AC Solid -State Relay.
11. Если требования к нагрузке для регулирования регулирования давления и напряжения напряжения высоки, пожалуйста, увеличьте модуль обратной связи с отрицательным напряжением.
