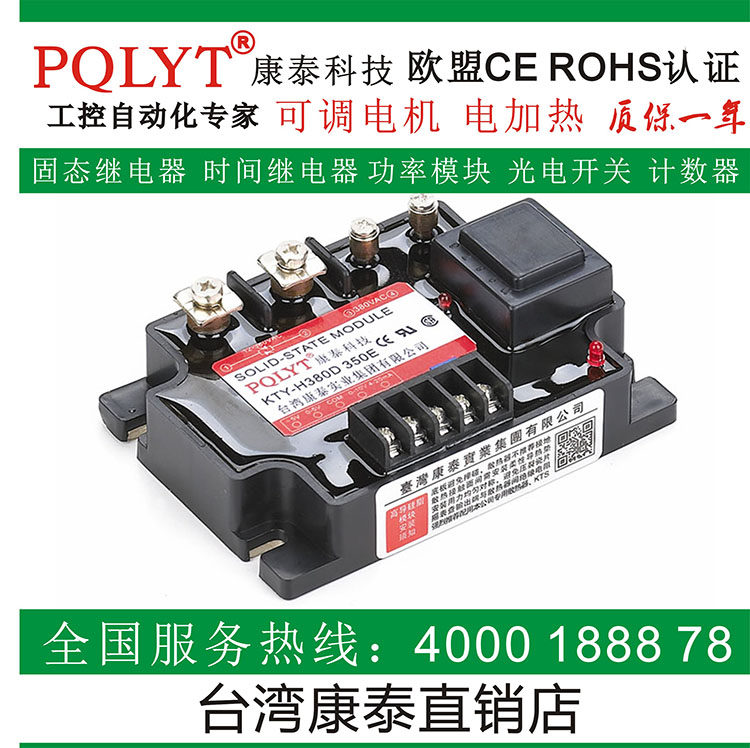

Оригинальный DTY-H220D 75E 75A Однофазный интеллектуальный регулирующий давление модуль
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Дорогие пользователи, вы!Большое спасибо за выбор продуктов Kangtai.Ваша поддержка и доверие - это наша динамика, и ваше удовлетворение - наше вечное стремление!
Горячая линия национального бесплатного обслуживания:40001-88878
Бренд:Pqlyt/Taiwan Kangtai Group
Уровень качества: продукт с высоким уровнем высокого уровня
Категория: однофазный модуль регуляции давления переменного тока
KT Y-H380D75EK TY-H380D75FK TY-H380D75GK TY-H380D75H
В конце модели находится тип сигнала управления вводом, V представляет 0-5V; U представляет 0-10 В; L представляет 4-20MA; H представляет 1-5V.
Полностью выделение однофазного регулирующего модуля давления переменного тока (в дальнейшем, упоминаемом как однофазный модуль регулирования давления kty), представляет собой синхронное трансформатор, схема обнаружения фазы, схема запуска миграции и выход. Угол запуска тиристора -это регулирование давление однофазной мощности переменного тока.В зависимости от вывода общего типа двухэтажного тиристора, двухэтажного соответствия двум тиристорам и полу -волне одного тиристора и одного полу -волны.Номинальное напряжение однофазной нагрузки переменного тока разделено на два типа: 220V и 380V. В соответствии с различными подразделениями управляющих сигналов, различные точки E, F, G и H -тип. Максимальное действительное значение тока)
2 Список моделей
Тип | Текущий | Нагрузка 220 В. Последний e f g h выбран для одного | Нагрузка 380 В. Последний e f g h выбран для одного |
Усиливать | 15A | KTY-H220D15E | KTY-H380D15E |
35A | KTY-H220D35E | KTY-H380D35E | |
55A | KTY-H220D55E | KTY-H380D55E | |
75A | KTY-H220D75E | KTY-H380D75E | |
120A | KTY-H220D120E | KTY-H380D120E | |
150A | KTY-H220D150E | KTY-H380D150E | |
190A | KTY-H220D190E | KTY-H380D190E | |
240A | KTY-H220D240E | KTY-H380D240E | |
290A | KTY-H220D290E | KTY-H380D290E | |
350A | KTY-H220D350E | KTY-H380D350E | |
нормальный тип | 10A | KTY-220D10E | KTY-380D10E |
25A | KTY-220D25E | KTY-380D25E | |
40A | KTY-220D40E | KTY-380D40E | |
Полу -волна | 10A | KTY-220D10XE | KTY-380D10XE |
25A | KTY-220D25XE | KTY-380D25XE | |
50A | KTY-220D50XE | KTY-380D50XE |
ПРИМЕЧАНИЕ. В конце модели находится тип сигнала управления вводом, E представляет 0-5V; F представляет 0-10 В; G означает 4-20MA; H представляет 1-5V.
| | E Series | F Series | G Series | H Series |
| Вход | 0~5V | 0~10V | 4~20mA | 1~5V |
| входное сопротивление | >30KΩ | >30KΩ | 250Ω | >30KΩ |
| Эффективный диапазон ввода | 0.75~4.75V | 1.5~9.5V | 5~19mA | 1.25~4.75V |
| Угла переключения | 150°~0° | 150°~0° | 150°~0° | 150°~0° |
①② -выходной конец, то есть соответствующий выходной терминал реле с твердым состоянием, уровень напряжения составляет 380VAC, которые можно использовать в сетке менее 420 В.В зависимости от различного внутреннего диоксида кремния модуля, то же самое, что и реле с твердым государством, также делится на обычные, улучшенные и полу -волны.Среди них полу -волновый тип представляет собой однооборотный тиристор в качестве выходного контакта, и только положительное регулирование напряжения переменного тока (анодное соединение анода внутреннего тиристора внутри модуля, Катодное соединение ②).
③ ④ Внутренние синхронные трансформаторы модуля, разделенные на две технические характеристики 220VAC и 380VAC: 220VAC модули спецификации разрешены при 165— на сетке диапазона 240VAC модуль спецификации 380VAC позволяет сетку на 285-420VAC. ③④ не отличает то же имя.
COM - это внутреннее земля, Con - это конец управления, а внутренний конец+5V генерируется, и только положение мощности контролируется вручную.①②③④ Слабая электрическая часть+5V, CON и COM является полной изоляцией.
