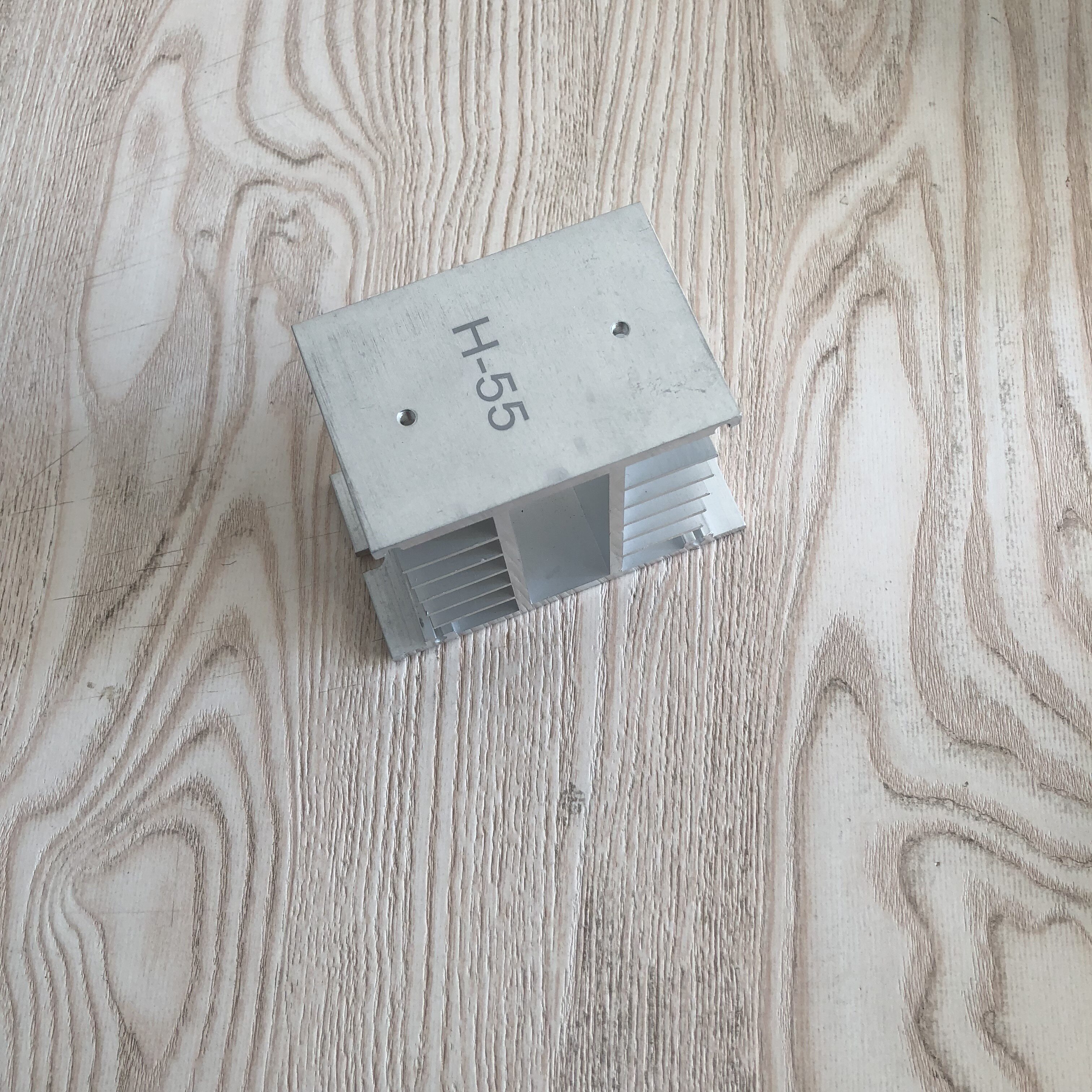

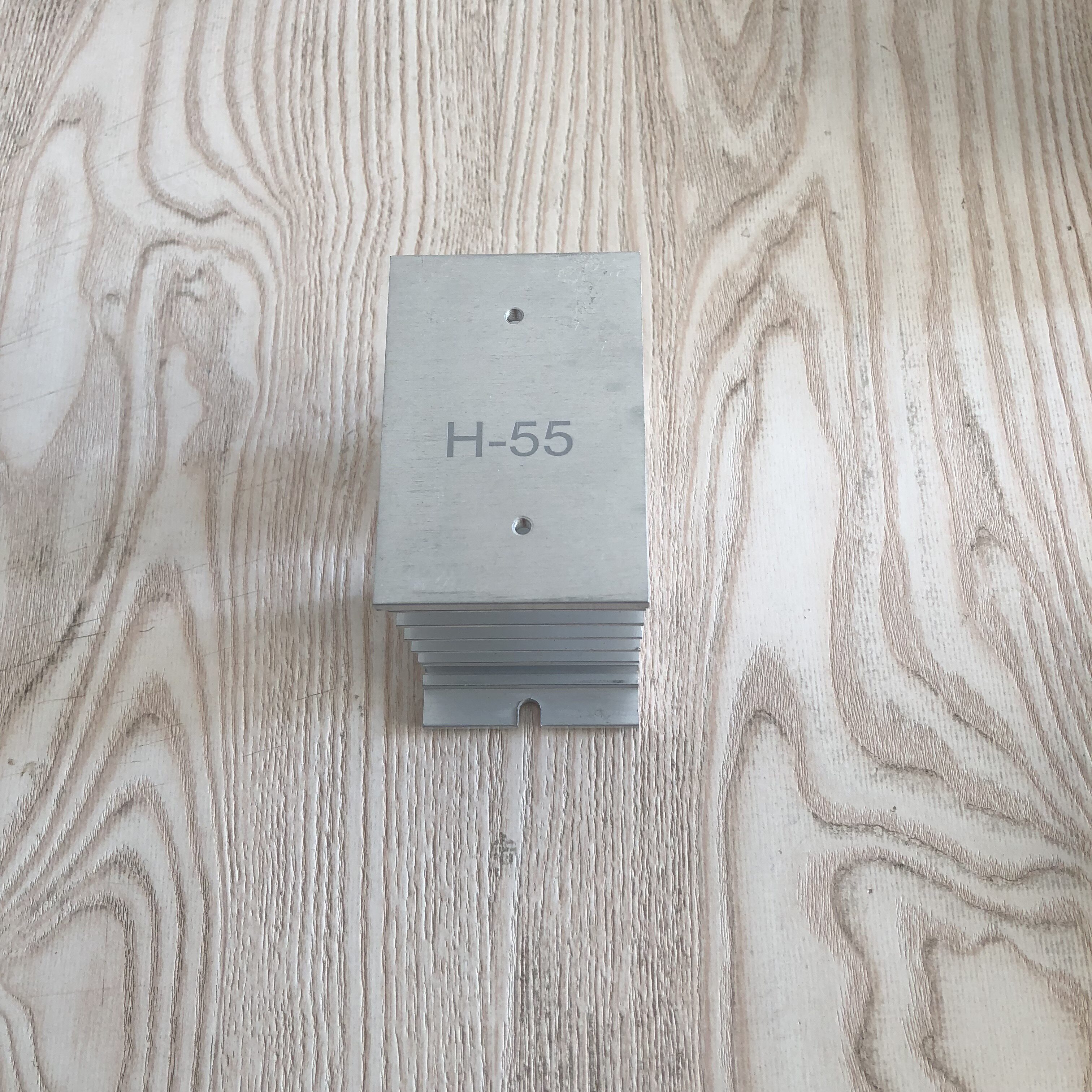

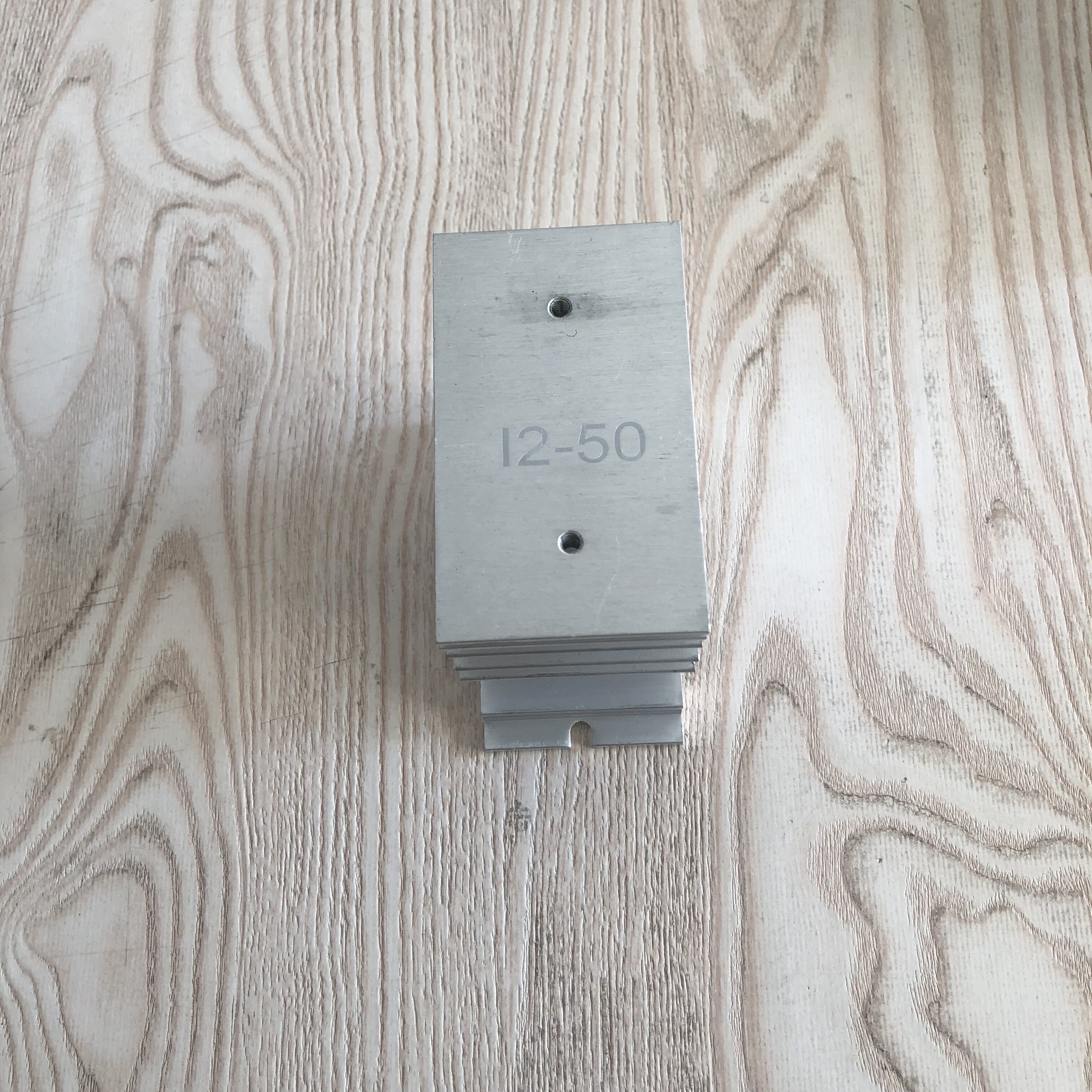

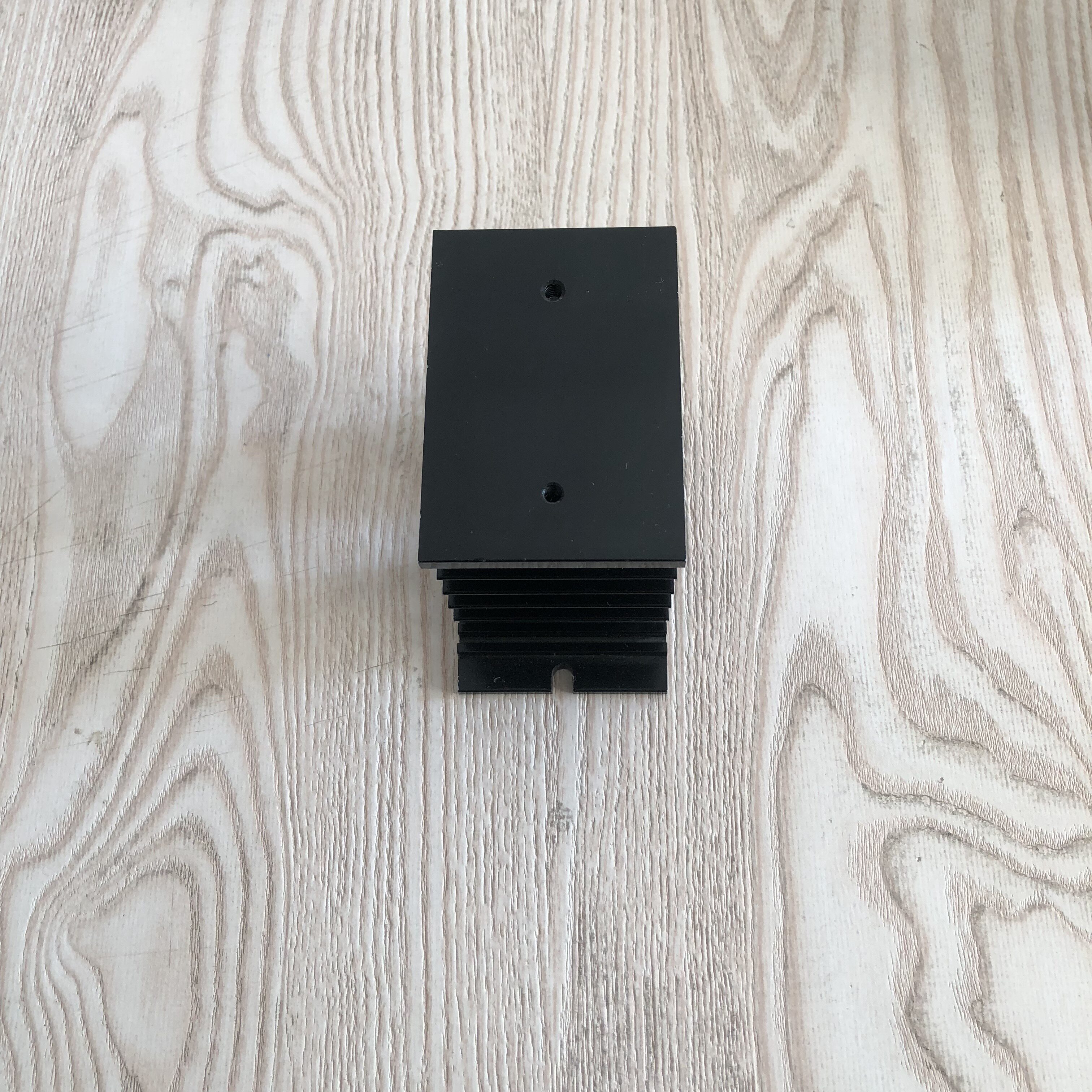

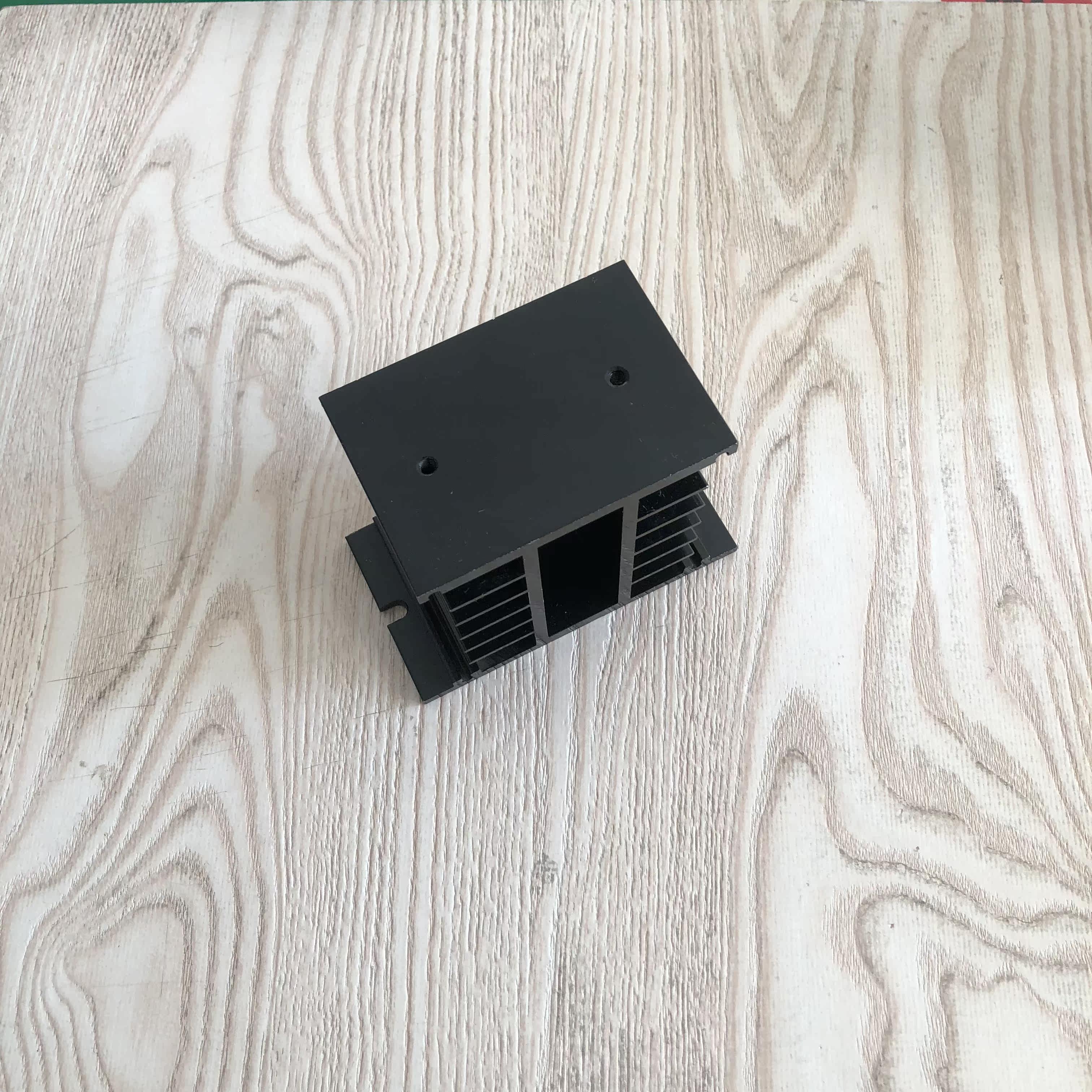

Однофазный твердотельный реле Специальный радиатор сплавов сплавного сплава
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Какой тип радиатора должен быть оснащен твердым реле или модулем?Фактически, между ними нет полностью последовательной соответствия, потому что тепло твердого реле или модуля Solid -State связана только с фактическим током нагрузки, и оно имеет мало общего с собственным уровнем тока.
Расчет формулы для тепла (два типа):
1. Отправить тепло = фактический ток нагрузки (AMPEL)×1,5 Вт/Ампер
Вышеуказанные формулы подходят для однофазного твердого реле, однофазного регулирующего модуля давления переменного тока и регулятора сплошного давления серии R. Для трехфазного твердого реле и трехфазного модуля давления переменного давления фактический ток нагрузки должен быть суммой трехфазного фактического тока нагрузки
2. Отправить тепло = фактический ток нагрузки (Ampel)×3,0 Вт/Ампер
Вышеуказанные формулы подходят для однофазных модулей выпрямления полного -контроля.
Роль радиатора состоит в том, чтобы распределить тепло, генерируемое твердым реле или модулем, но на самом деле (с учетом фактора цены) трудно определить размер радиатора в одном предложении, поскольку эффект рассеивания тепла не только является не только Связано с размером радиатора.Спортивный стандарт для эффекта охлаждения: температура нижней пластины (контактная поверхность с радиатором) твердого реле или модуля не должна превышать 80 ° C.Следовательно, в фактическом применении вы можете установить температурный переключатель 75 ° C (с парой нормальных закрытых контактов) на краю радиатора (в пределах 20 мм) вблизи края твердого реле или модуля. закрытые контакты.Таким образом, когда температура точки обнаружения превышает 75 ° C, постоянный закрытый контакт выпрыгивает, отключите сигнал управления, вынудила выход сплошного реле или модуля для его защиты.Как правило, фактический ток каждой фазы составляет более 50А, плотность установки высока, а температура окружающей среды высока.
В дополнение к рассмотрению вышеупомянутых факторов, радиатор должен также рассмотреть вопрос о том, соответствует ли объем твердого реле или самого модуля с радиатором, и пространство установки радиатора в шкафу.Но, в конце концов, необходимо убедиться, что даже в худшем случае температура нижней пластины твердого реле или модуля не должна превышать 80 ° C.
Продукты радиатора, произведенные этой фабрикой, в основном включают в себя следующие спецификации: YM-I, W, T, G, M, L, H, Y Eight Series, подходящие для различных односторонних реле, односторонний регулирующий модуль давления переменного тока, R серия твердотельного регулятора сжатия твердого состояния, промышленного сплошного реле, трехфазного твердотельного реле AC и различных моделей полупроводников Power
