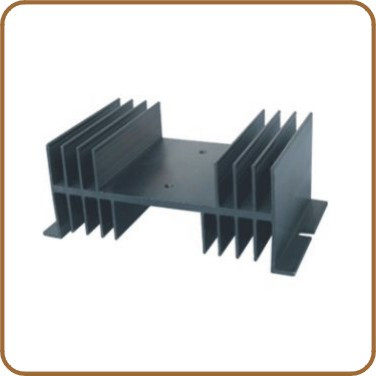

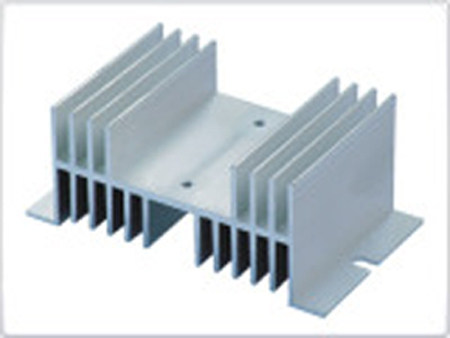

Ретранслятор, радиатор
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Модель | W-70 |

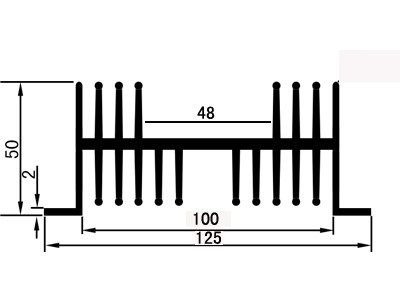

длинный×Ширина×высокий(mm) | 70×125×50 |
Область применения | Применимый область применима к фактическому току нагрузки10Aприезжать40AКвадратная однофазная твердое состояние |
Какой тип радиатора должен быть оснащен твердым реле или модулем?Фактически, между ними нет полностью последовательной соответствия, потому что тепло твердого реле или модуля Solid -State связана только с фактическим током нагрузки, и оно имеет мало общего с собственным уровнем тока.
Расчет формулы для тепла (два типа):
1. Отправить тепло = фактический ток нагрузки (AMPEL)&Раз; 1,5 Вт/ампель
Вышеуказанные формулы подходят для однофазного твердого реле, однофазного регулирующего модуля давления переменного тока и регулятора сплошного давления серии R. Для трехфазного твердого реле и трехфазного модуля давления переменного давления фактический ток нагрузки должен быть суммой трехфазного фактического тока нагрузки
2. Отправить тепло = фактический ток нагрузки (Ampel)&Раз; 3,0 Вт/Ампер
Вышеуказанные формулы подходят для однофазных модулей выпрямления полного -контроля.
  Роль радиатора состоит в том, чтобы распределить тепло, генерируемое твердым реле или модулем, но на самом деле (рассмотрим фактор цены), трудно определить размер радиатора в одном предложении, потому что эффект радиатора не является Только с радиатором радиатора размер также связан с температурой окружающей среды (сезоны), условиями вентиляции (естественное охлаждение или принудительное охлаждение и объем воздуха), а также плотностью установки и другие факторы.Спортивный стандарт для эффекта охлаждения: температура нижней пластины (контактная поверхность с радиатором) твердого реле или модуля не должна превышать 80 ° C.Следовательно, в фактическом применении вы можете установить температурный переключатель 75 ° C (с парой нормальных закрытых контактов) на краю радиатора (в пределах 20 мм) вблизи края твердого реле или модуля. Эта пара нормальной закрытые контакты.Таким образом, когда температура точки обнаружения превышает 75 ° C, постоянный закрытый контакт выпрыгивает, отключите сигнал управления, вынудила выход сплошного реле или модуля для его защиты.Как правило, фактический ток каждой фазы составляет более 50А, плотность установки высока, а температура окружающей среды высока. Лучше всего использовать защиту от переключателя температуры.
  В дополнение к вышеуказанным факторам, радиатор должен также рассмотреть вопрос о том, соответствует ли объем твердого реле или самого модуля с радиатором и пространством установки радиатора в шкафу.Но, в конце концов, необходимо убедиться, что даже в худшем случае температура нижней пластины твердого реле или модуля не должна превышать 80 ° C.
