12 В (24 В, 5 В) высокого и низкого уровня реле сигнала напряжения напряжения (выход часто включается или часто закрывается
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Черное 1 12 В рабочее напряжение часто открывается, Черное 2 12 В рабочего напряжения часто закрывается, Черное 34 В рабочее напряжение часто открывается, Черное 4 24 В рабочее напряжение часто закрыто |
12 V(24V/5V) Реле -реле сигнала высокого и низкого уровня напряжения (выход обычно открывает или обычно закрывает -Passive Contact)
Частое отверстие или нормальное отключение приходит к состоянию выходного переключателя при включенном входе.
12 В (или 24 В ) Напряжение питания рабочего питания (ингредиент), Высокий уровень напряжения или низкого уровня сигнала напряжения
Прибор, выход часто открывает пассивный бесплатный контакт (изоляция с входом, без переключателя питания);
Одиночное управление, входное напряжение катушки 12 В, выход часто открывает пассивный контактный переключатель;

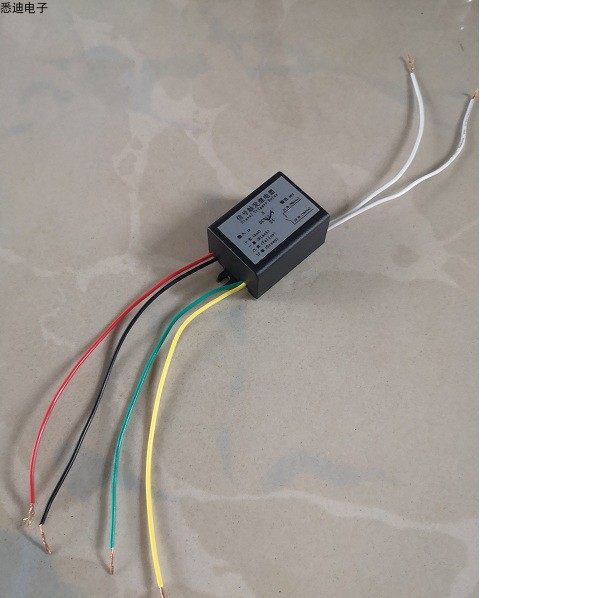

Введите 4 строки;
1. Красная линия - положительный полюс +12V Рабочий кабель питания (например, CAR ACC) Предметы
2. Черная проволока Негативная линия;
3. Желтая линия: сигнал высокого уровня 3,5-12V Линия управления триггером;
4. Зеленая линия : Низкий уровень 0V-3V сигнала сигнала линии управления управлением;
Вывод 2 строки:
Белая линия 1 Белая линия 2, выход часто открывает линию пассивного контактного оборота; (ток контакта 5a) (или желтая линия 1 Выход желтой линии 2 Обычно закрытая линия пассивного контактного переключателя)
Рабочий статус:
Обычно ингредиенты реле 12 В, реле находится в ретрансляции, а катушки не отстой.
Когда наблюдается вход управляющего напряжения высокого уровня 4-12V, и поддерживать сигнал (желтый провод), всасывание и комбинацию реле, выходной переключатель подключен; после входа сигнала напряжения высокого уровня, реле не высасывает, а вход это вход.Откройте переключатель;
Или при наличии низкоуровневого напряжения 0V-3V вход (зеленая линия), всасывание реле, выходной переключатель подключен; сигнал напряжения низкого уровня не имеет преемникаЭлектрические приборы не отстой, проигрываютОткройте переключатель;
Если вы используете только вход напряжения высокого уровня или линию управления входом напряжения низкого уровня, невозможно использовать электрическую ленту с электрической лентой для другой линии сигнала напряжения.
Пример 1: Если транспортное средство изменяется, вывод из -за слабой проволоки управления небольшим током 12 В получается при установленном напряжении светодиодного светодиода 12 В, который не может быть освещен светодиодным светом. Этот реле может решить. Небольшой ток 12 В строки управления выше, выходной выход также подключен к ACC, а другая белая линия контролируется светодиодным положительным полюсом 12V (или контролирует другое электронное оборудование 12 В). Светодиодный свет включен, когда линия контролируется, когда наступает напряжение управления.
На высоком уровне контроля сигнала желтой линии также может быть небольшое напряжение 4-12 В тока для другого выходного напряжения 5 В после приборной панели или небольшого светового напряжения или другого управляющего оборудования.
Выходной переключатель - это пассивный переключатель, который может управлять DC 5V 12 В 24 В 48 В 110 В И AC 220V, потяните линию переключения в цепь управления;
Следующим примером упоминается нагрузку управления 12V 12V, поэтому выходная линия напрямую подключается к красной линии 12V;
Пример 1 Справочная карта проводки приложения
Если напряжение сигнала модификации автомобиля является выходным напряжением 5 В после приборной панели или некоторых небольших светильников менее 12 В не может
Приводили в силу 12 В или 12 В другие небольшие электронные устройства;
Это реле также может быть применено к применению электронных устройств и пассивных переключателей, которые выводят 5V или другие слабые сигналы напряжения в течение других управления цепями 12 В или 24 В или переменного тока 220V.
(Вывод без транспортного переключателя, выделение от входного напряжения) Предметы
Стандартный размер: 4,5 (длинный) x3.5 (ширина) x 2,2 (высота) см.
Вес: 0,1 KG
