JLB-3 JLB-2 реле реле утечки утечки утечки
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

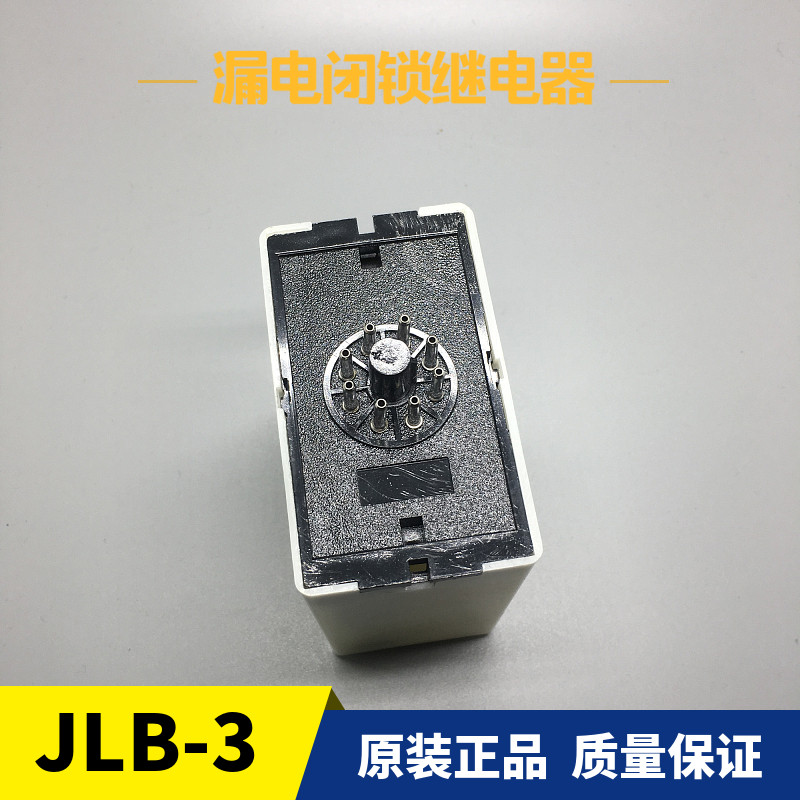

- JLB-3 Band Seat
- JLB-3
| Цвет: | JLB-2, JLB-3, JLB-3 Band Seat |
Описание использования продукта
JLB-3УтечкаРеле блокировки состоит из электронных цепей и двух наборов контактов. Он может быть установлен в корпусе взрыва -берриер и используется в рудах со взрывными газами и углем. Затем, затем
1 Технические функции и параметры
1.1Форма: вставьте тип (с жестким устройством, и есть антиеррористическая идентификационная структура)
1.2Основные параметры
1.2.1Основные параметры показаны в таблице1
Модель | Основное номинальное напряжение V | Утечка, удерживающая стоимость действия kΩ | Разрешить ошибку+% | Разблокировать значение kΩ |
LDB-2H | 1140 | 40 | 20 | ≤150% |
660 | 22 | 20 | ||
380 | 7 | 20 |
1.2.2Диапазон колебаний напряжения мощности:75~110%Предметы
1.2.3Выходная контакт: два переключения;
1.2.4Выходной контакт, используемый для основных цепей безопасности, пик выходного напряжения не выше, чем60VПредметы
1.2.5Когда схема Бенана и не -бенана получают ту же реле, напряжение схемы, ток и емкость, контролируемые не -бен'анской цепи, не должно быть больше, чем36V,2A,70VA.
1.3Ретрансляционные приборы подходят для следующих условий работы
1.3.1Высота не превышает2000mПредметы
1.3.2Температура окружающей среды не выше, чем выше+40℃, не ниже, чем— 5 ℃
1.3.3Относительная влажность окружающего воздуха не превышает 95%(+25%), а средняя минимальная температура месяца составляет 25 ° C;
1.3.4Нет сильной ухабистой вибрации и наклоняется вертикальными плоскостями ниже 15 градусов.
1.3.5Нет поврежденных коррозионных металлических газов и паровых сред.
1.3.6Предотвратить каплю
1.4Рабочая система реле является долгосрочной рабочей системой.
2Форма и размер установки реле

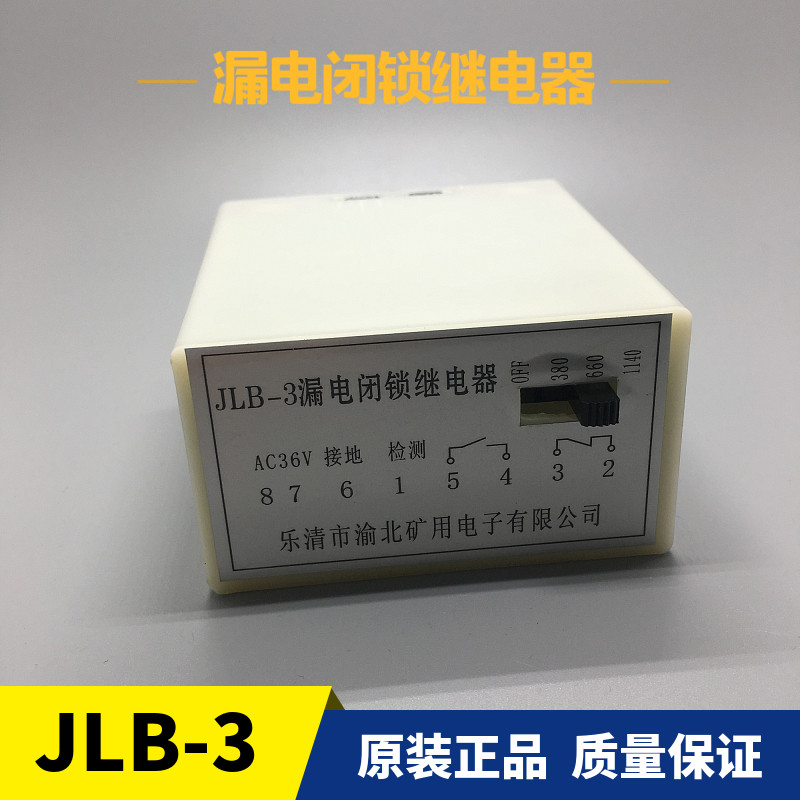

2.1Форма реле показана на рисунке (изображение должно быть вставлено)
2.2Размер установки реле, как показано на рисунке
ПРИМЕЧАНИЕ. Когда оборудование для изоляции взрыва использует это относительное прибор, расстояние скалолазания вставленной части основной платы и панели реле должно быть больше 4 мм.
2.3Реле лидер
A7-A8источник питания
A1-A2Вход сигнала входного сопротивления
2.4Диаграмма ретрансляции
3Реле рабочего принципа
3.1Реле, измерение, сравнение, задержка, сбой отказа, контроль разряда,
Композиция нескольких цепей, таких как вывод вождения.
3.2Принцип работы реле показан на рисунке 4
3.3Рабочий процесс реле
Когда изоляция основной цепи является нормальной, значение сопротивления RX очень высокое. Сигнал измерения больше, чем установленное значение. Сравнение напряжения IC -1 выводит низкий потенциал. -2 Выходное низкое напряжение, сброс значения сброса R8 Короткий замыкание, привод IC-4 выводит высокий потенциал, включен триод BG, реле J всасывание, переключение контактов, а схема-нормальное рабочее состояние. Значение действия.Когда сопротивление изоляции основной цепи RX падает до значения риска (1140 В, 40K; 660 В, 22K; 380 В, 7K), сигнал измерения меньше, чем установленное значение, IC— 1 Выходной Выходной потенциал, выходной сигнал IC-3 Низкий потенциал, излучающий от неисправности диод ZSD освещает выход IC-4 Низкий потенциал, отключение BG, выпуск J, восстановление контакта, выходной сигнал IC-2, инвестиционный канал R8, схема Схема, схема, цепь, цепь, цепь, цепь, цепь. Отказ отказа в настоящее время. Значение, реле может разблокировать состояние блокировки и вернуться в обычное рабочее состояние.
