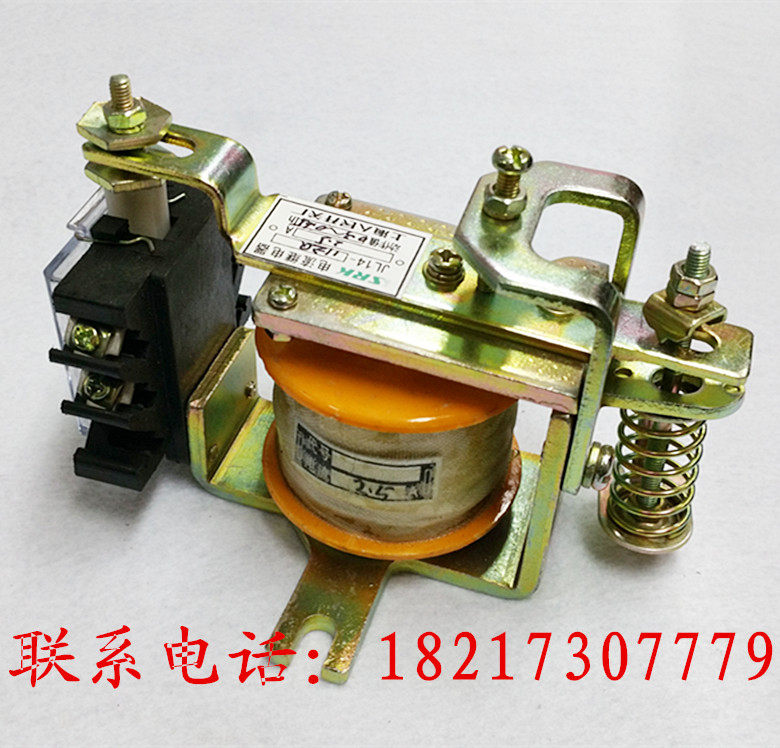

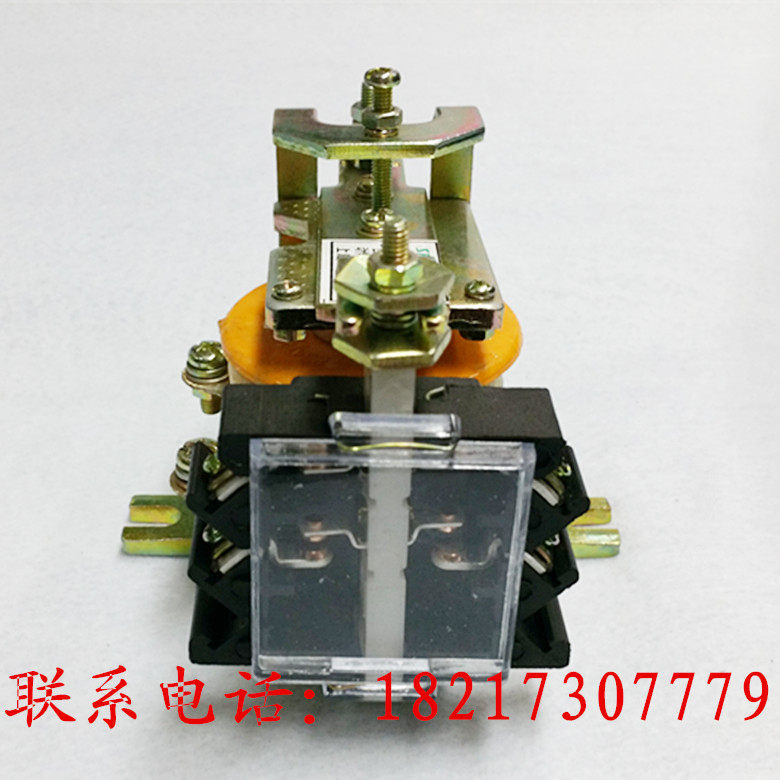

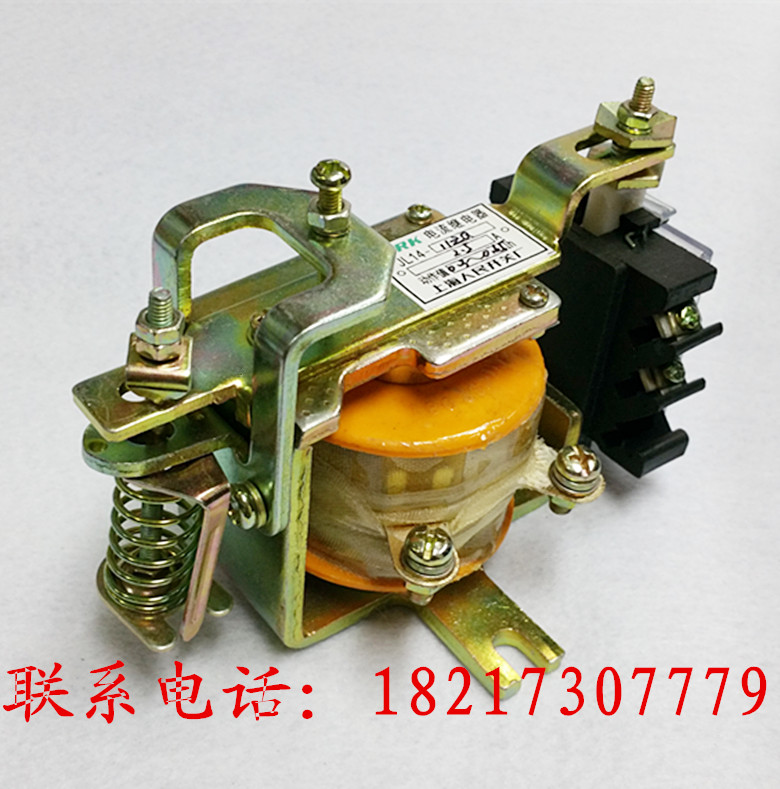

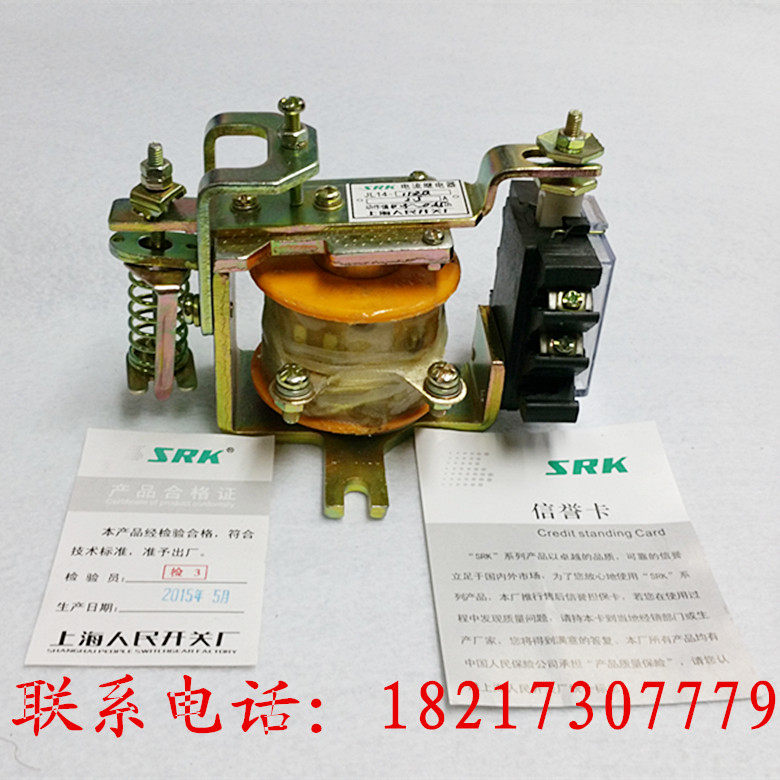

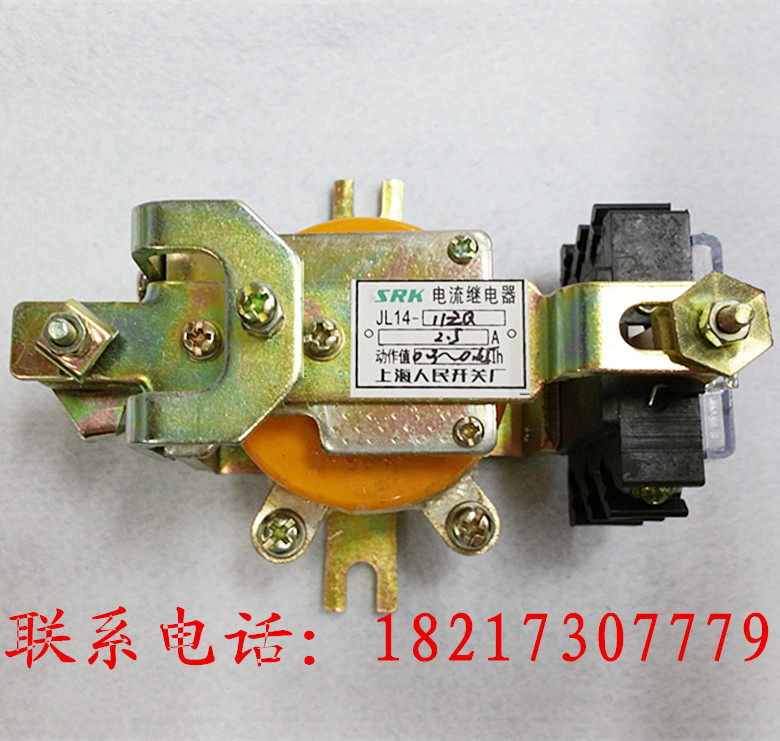

Оригинальный Шанхайский народный народный релакновение JL14-11ZQ 2.5 10A15 25 Терминальная электромагнитная пересмотр
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Область применения
Серия JL14 тока постоянного тока (в дальнейшем, называемом реле), подходит для напряжения AC 50 Гц 380 Втт и ниже; цепь управления напряжения постоянного тока 220 вольт и ниже используется в качестве защиты от чрезмерного или задержанного тока.
Модели и ее значение
Классификация реле и диапазон корректировки его значения движения:
JL14— □□ Z, JL14— □□ ZS DC перегрузка реле; привлечение тока может быть скорректировано в пределах 70 ~ 300%от номинального тока;
JL14— □□ ZQ тока тока DC; привлечение тока может быть скорректировано между 10-20%между номинальным током на уровне от 30 до 65%от номинального тока.
 JL14 -□□, JL14— □□ JS AC Electric Over -flow Relay.Привлекательный ток может быть скорректирован от 110 до 400%от номинального тока.
JL14— □□ jg Высокий коэффициент доходности переменного тока AC Реле тока переменного тока, привлечение тока может начать между 110 и 400%от номинального тока, его коэффициент возврата составляет не менее 0,65.
Условия окружающей среды
1. Высота не превышает 2000 м;
2. Температура окружающего воздуха не выше+40 ° C и не менее -5 ° C;
3. Относительная влажность воздуха не превышает 85%;
4. В носителях без взрывной опасности и среды недостаточно, чтобы коррозировать металл и пыль, которая повреждает изоляцию (включая электропроводность электроэнергии);
5. Не существует значительного встряхивания и вибрации воздействия;
6. где вертикальная наклонность не превышает 5 градусов.
Примечание: доступны модели продуктов“TH” слова подходят для влажных регионов.
Основные технические параметры
1. Оцененный ток контактов реле составляет 5 ампер.
2. Количество контактов реле составляет 2 пары, а форма контактной комбинации часто открывается, один часто и три типа.
  Примечание: JL14— □□ jg; только два типа открытых или один часто закрытый.
3. Номинальный ток привлекательной катушки реле составляет 1,1,5,2,5,5,10,15,40,0,100,150 300 300,600А;
Примечание: A. Специальный ток (например,: 1200, 1500, 2500) пользователем и производителем;
b. JL14— □□ JG № 1200-1500 JL14— □□ J и JS не имеют 1500А;
4, 8 -часовая рабочая система;
5. Повторная краткосрочная рабочая система, номинальная рабочая частота повторной краткосрочной рабочей системы составляет 1200/ч, а непрерывность мощности мощности составляет 40%;
6. Механическая жизнь реле не должна составлять менее 1 миллиона;
7. Контакты ретрансляции в номинальной рабочей частоте и электрофорезе в условиях труда таблицы 1 не должны составлять менее 500 000;
Реле контакт с электрическим жизненным испытанием параметры
8. Время, присущее реле, составляет около 0,006 с;
9. Мощность потребления реле составляет 5,5 Вт, а ZQ составляет около 14 Вт.Общение составляет около 5va;
10. Вес реле составляет около 0,8 ～ 2,5 кг;
