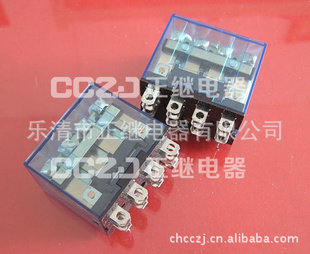

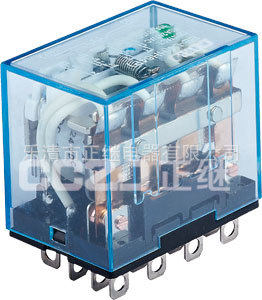

Позитивное качество LY4N-J AC220V DC24V Реле LY4NJ HH64P Полная композитная точка контакта серебра
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Область применения: электромагнитный | Бренд: Omron/Omron | Модель: LY4J |
| Серия продуктов: ly | Контактная нагрузка: высокая мощность | Тинократический ток переключения: 10 |
| Напряжение переключения контакта: 10 | Форма формы: | Номинальное напряжение: ( ) |
| Характеристики защиты: тип герметизации | Увеличьте ток: 10 | Текущий характер: общение |
| Освобождение тока: 10 | Сопротивление DC: 10 | Размеры: маленькие |
■ Катушка оценка
Категория | Небольшая общая электромагнитная реле |
Модель | LY4(HH64P) |
Сбросьте LX WX H (Мать) | 27.6×41.5×36 |
Главная особенность | |
Форма обратной связи | Форма распределения контактов 4Z Контактная емкость AC 10A 250 В DC 10A 28V Сопротивление контакта (МОм) ≤50 МОм Сопротивление изоляции (МОм) ≥100 МОм Прочность на бок 1000VAC BOC 1000VAC BCC 1500VAC |
Параметр катушки | Напряжение сетчатки катушки AC от 6 до 240 В DC 6 to 110V Сетена DC ≤1,6 Вт |
| Параметры производительности | Используйте температуру окружающей среды (℃) -40 ~ + 70 Вес (g) ≤70 Печата печатной платы метода переселения, тип фланца, вставка |
Установка управления |  |
● ly4j/ly4nj/ly4fj
ПРИМЕЧАНИЕ 1. Оцененный ток, сопротивление катушки является значением температуры катушки при +23 ° C, толерантность -это ток переменного тока +15%, -20%, сопротивление катушки постоянного тока.±15%.
Примечание 2. Характеристики действия - это значение температуры катушки при+23 ° C.
Примечание 3. Сопротивление катушки и индуктивность AC в качестве эталонного значения (при 60 Гц).
Примечание 4. Точка энергопотребления определяется на основе вышеуказанных значений.Когда транзистор будет управляется, пожалуйста, подтвердите ток утечки и подключитесь к сопротивлению утечки по мере необходимости.
Номинальное напряжение
Повторный ток (MA)
Сопротивление катушки (ω)
Индуктивность (справочное значение)
Напряжение действия
(V)
Сбросить напряжение
(V)
Максимальное напряжение
(V) Мощность потребления (около)
50 Гц 60 Гц.
AC
6 В 214,1 мА 183MA 12,2 Ом 0,04H 0,08H
80% max.
30% min.
Номинальное напряжение
110%
1,0 ~ 1,2 ВА (60 Гц)
12 В 106,5 мА 91MA 46 Ом 0,17H 0,33H
24 В 53,8 мА 46 мА 180 Ом 0,69H 1,30H 1,30H
50 В 25,7 мА 22 мА 788 Ом 3,22H 5,66H
100/110V 11,7/12,9 мА 10/11 мА 3750 Ом 14,5H 24,6H
0,9 ～ 1va (60 Гц)
110/120V 9,9/10,8 мА 8,4/9,2 мА 4,430 Ом 19,2H 32,1H
200/220V 6,2/6,8 мА 5,3/5,8 мА 12,950 Ом 54,7H 94,1H
220/240V 4,8/5,3 мА 4,2/4,6 мА 18 790 Ом 83,5H 136H
DC
6 В 150 мА 40 Ом 0,16H 0,33H
10% min. 0.9W
12 В 75 мА 150 Ом 0,73H 1,37H
24 В 36,9 мА 650 Ом 3,20H 5,72H
48 В 18,5 мА 2600 Ом 10,6H 21,0H
100/110V 9,1 мА/10 мА 11 000 Ом 45,6H 86,2H
Номинальное напряжение
Повторный ток (MA)
Сопротивление катушки (ω)
Индуктивность (справочное значение)
Напряжение действия
(V)
Сбросить напряжение
(V)
Максимальное напряжение
(V) Мощность потребления (около)
50 Гц 60 Гц.
AC
6 В 310 мА 270 мА 6,7 Ом 0,03H 0,05H
80% max.
30% min.
Номинальное напряжение
110%
1,6 ～ 2,0Va (60 Гц)
12 В 159 мА 134 мА 24 Ом 0,12H 0,21H
24 В 80 мА 67 мА 100 Ом 0,44H 0,79H
50 В 38 мА 33MA 410 Ом 2,24H 3,87H
100/110V 14,1/16MA 12,4/13,7 мА 2,300 Ом 10,5H 18,5H
200/220V 9,0/10,0 мА 7,7/8,5 мА 8 650 Ом 34,8H 59,5H
DC
6 В 234 мА 25,7 Ом 0,11H 0,21H
10% min. 1.4W
12 В 112 мА 107 Ом 0,45H 0,98H
24V 58,6 мА 410 Ом 1,89H 3,87H
48V 28,2 мА 1700 Ом 8,53H 13,9H
100/110 В 12,7 мА/13 мА 8 500 Ом 29,6H 54,3H
Номинальное напряжение
Повторный ток (MA)
Сопротивление катушки (ω)
Индуктивность (справочное значение)
Напряжение действия
(V)
Сбросить напряжение
(V)
Максимальное напряжение
(V) Мощность потребления (около)
50 Гц 60 Гц.
AC
6V 386MA 330MA 5 Ом 0,02H 0,04H
80% max.
30% min.
Номинальное напряжение
110%
1,95 ～ 2,5 ВА (60 Гц)
12 В 199 мА 170 мА 20 Ом 0,10H 0,17H
24 В 93,6 мА 80 мА 78 Ом 0,38H 0,67H
50 В 46,8 мА 40 мА 350 Ом 1,74H 2,88H
100/110V 22,5/25,5 мА 19/21,8 мА 1600 Ом 10,5H 17,3H
200/220V 11,5/13,1 мА 9,8/11,2 мА 6 700 Ом 33,1H 57,9H
DC
6 В 240 мА 25 Ом 0,09H 0,21H
10% min. 1.5W
12V 120mA
Номинальное значение
Примечание. P Уровень: λ = 0,1×10-6 Работа, справочное значение
■ Производительность
Примечание. Приведенные выше значения являются начальным значением.
Проект
Единственная точка подключения
1 полюс 2, 3 и 4 полюса
Обструктивная нагрузка
(Cosφ = 1)
Перцептивная нагрузка
(Cosφ = 0,4, l/r = 7 мс)
Обструктивная нагрузка
(Cosφ = 1)
Перцептивная нагрузка
(Cosφ = 0,4, l/r = 7 мс)
Указанная нагрузка
15a, 110vac
10a, 220vac
15A, 24 В
10a, 110vac
7а, 220vac
7а, 24 В
10a, 110vac
7а, 220vac
10А, 24 В постоянного тока
7.5A, 110VAC
5A, 220VAC
5А, 24 В
Ток нагрузки 15А 10а
Максимальное напряжение переключателя 250VAC, 125VDC 250VAC, 125VDC
Максимальный ток переключения 15a 10a
Максимальная емкость коммутатора 2200va
360W
1,600VA
170W
1,600VA
240W
1,100VA
120W
Минимальная допустимая нагрузка 100 мА, 5VDC
Серебряный сплав
Сопротивление контакта ниже 50 мОм
Время действия ниже 25 мс
Время сокращения ниже 25 мс
Рабочая частота
Механическое 18 000 раз в час
Электрический 1800 раз в час
Сопротивление изоляции 100 МОм или более (при 500 В постоянного тока)
Диэлектрическая прочность
2000 Вк между катушками и контактами, 50/60 Гц 1 минута
1000 Вк между тем же полюсом, 50/60 Гц 1 минута
вибрация
Уничтожить 10-55 Гц, 1,0 мм двойная амплитуда
Сбой 10-55 Гц, 1,0 мм двойная амплитуда
Шок
Разрушение 1000 м/с2 (около 100 г)
Ошибка 200 м/с2 (около 20 г)
Температура окружающей среды
1 полюс и 2 полюса -25 ℃ ～ 55 ℃ (не глазурь)
3 полюса и 4 полюса -25 ℃ ～ 40 ℃ (не глазурь)
Окружающая среда составляет от 35 % до 85 % RH
жизнь
техника
(Частота переключения в 18 000 раз/ч)
AC катушки 40 000 000 раз или более
Катушка DC 80 000 000 или более
электрический
(Частота переключения составляет 1800 раз в час)
Более 160 000 раз 1, 3 и четыре полюса (под номинальной нагрузкой)
2 шеста 400 000 раз или более (под номинальной нагрузкой)
масса
1 и
