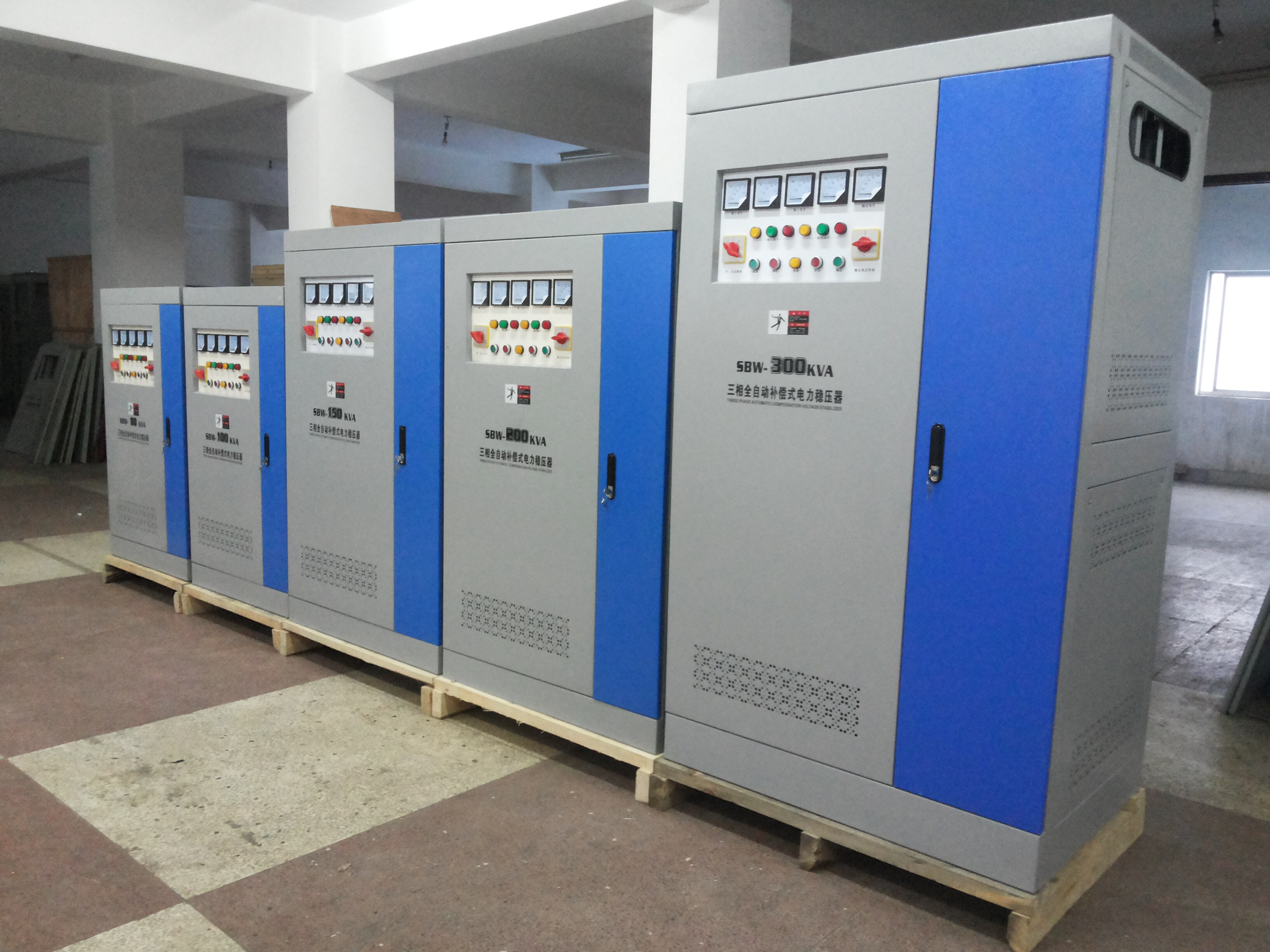

Ультра-сильная полностью автоматическая компенсационная регулятор переменного тока SBW-600KVA Трехфазный выход 380 В
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
SBWТри -фаза автоматического высокооборудования
Высокая эффективность, отсутствие искажения формы волны, регулировка стабильного напряжения, широкая адаптационная нагрузка, могут выдерживать мгновенные перегрузки, могут непрерывно работать в течение длительного времени, самостоятельно обработанного переключения, чтобы свободно переключаться, настраивать напряжение, под -напряжение, фазовая последовательность, отсутствует, отсутствует, отсутствует. Автоматическое сигнализация, другие функции других функций, другие функции. Он имеет характеристики автоматического мощности, задержки, вывод, удобство восстановления выхода, сильная надежность работы.Применимое медицинское оборудование, текстильное оборудование, печатное оборудование, машины с ЧПУ, обработчики, производство сборочных линий, обработки металлов, машины для литья под давлением, радио и телевидение, посты и приборы, лифты, кондиционеры, оборудование для боулинга, освещение отелей Требовать стабилизации требует давления.
Последняя функция
&Middot; автоматически вызовет.
&Middot; вывод задержки.
&Middot; вывод обратно.
&Middot; под давлением, над давлением, фазовой последовательности, отключением и защитой механического отказа.
&Middot; звуковой сигнал тревоги.
&Middot; переключение стабилизации и муниципальной мощности.

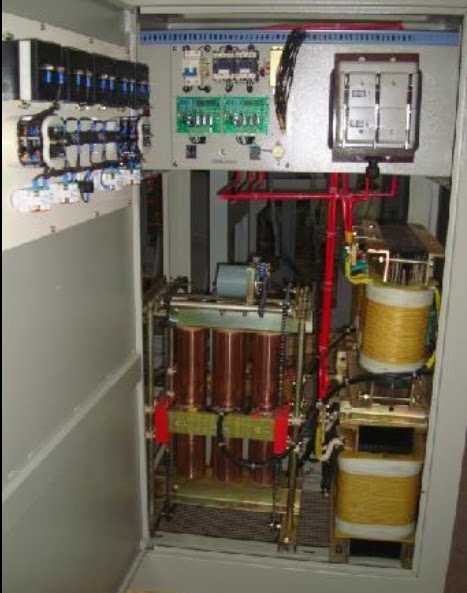

Стандартная конфигурация
1.воздушный переключатель
2.Контактор переменного тока
3.Фаза -последовательный защитник
4.Компенсационный трансформатор
5.Отрегулируйте трансформатор
6.Трансформатор
7. LCDЦифровой комплексный дисплей
8.Цепочка передачи
9.Действительно эффективная ассоциация очистки компьютерного управления выбором значений
10.Постоянный магнитный двигатель с низкой скоростью
11.Суб -
12.Импорт износ -устойчивая кисть
13.Шкаф
14.Алюминиевая трансмиссионная трансмиссия.
15.T2Кислородная медная и медная стейк
16.Барьер

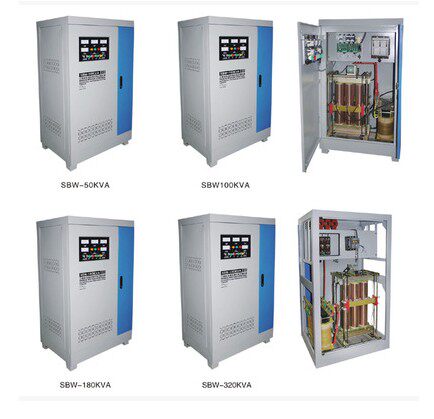

Спецификация модели Рейтинг тока Объем (длинный ╳)))))mm
SBW-10KVA 16A 450Мрачный700Мрачный950
SBW-20KVA 31A
SBW-30KVA 46A
SBW-50KVA 76A
SBW-80KVA 121A 600Мрачный850Мрачный1100
SBW-100KVA 152A
SBW-150KVA 228A 730Мрачный850Мрачный1600
SBW-180KVA 274A
SBW-225KVA 342A
SBW-320KVA 478A 1200Мрачный850Мрачный2000
SBW-400KVA 608A
SBW-500KVA 761A 1050Мрачный800Мрачный2200(Двойной шкаф)
SBW-600KVA 913A
SBW-800KVA 1217A 1200Мрачный850Мрачный2200(Главный шкаф)
1050Мрачный850Мрачный2200(Боковой шкаф)
SBW-1000KVA 1521A
SBW-1200KVA 1825A
SBW-1400KVA 2128A 1500Мрачный1000Мрачный2200(Главный шкаф)
1050Мрачный1000Мрачный2200(Два -офф шкаф)
SBW-1600KVA 2431A
SBW-1800KVA 2735A
SBW-2000KVA 3039A
SBW-2400KVA 3647A
Технические индикаторы и характеристики
&Middot; входной диапазон напряжения:380V±20%(304V-456V)
&MidDot; точность стабилизации выходной системы:380V±1~5%Регулируемый(Может противостоять мгновенному току5раз)
&Middot; частота:50Hz-60Hz
&Middot; сопротивление:2000V 1Нет прорыва за считанные минуты
&Middot; эффективность:>98%
&Middot; искажение формы волны: нет
&Middot; скорость ответа:≤1.2s
&Middot; уровень изоляции:Fсорт155℃
&Middot; сопротивление изоляции:≥2MΩ
&Middot; особенности:С очисткой действительно эффективной выборки значений Электронная плата(Для инвертора,Магнитное поле, генерируемое компенсатором конденсатора при работе,Электромагнитное волновое гармоническое помещение и эффект ингибирующего выходного напряжения).
Принцип работы
SBWСтабилизатор серии компенсируется трехфазным компенсационным трансформаторомTB, Трехфазный трансформатор регулятора давленияTUVБлок обнаружения напряжения, механизм управления и пропускания сервопривода, рабочая цепь контактора, цепь защиты и другой состав.Кадрская диаграмма его Qi показана на рисунке 1.
Регулятор трансформаторTUVОдин -время обмотка подключенаYВ выходном конце регулятора вторичный трансформатор компенсации вторичной обмоткиTBОдин -временная обмотка и вторичная обмотка компенсационного трансформатора подключены в основной цепи.СейчасAСписок, он показывает, что его принцип работы стабилизации показан на рисунке 2.Это можно увидеть на рисунке 2 без компенсационных трансформатора импедансных падений напряжения без расчета: Рисунок 2:
UA0=UAI+UAC
В формуле:UAI---СтабилизаторAФазовое входное напряжение;
UA0---СтабилизаторAФазовое выходное напряжение;
UAC---СтабилизаторAФаза компенсационное напряжение;
Принцип: чертAФазовое входное напряжениеUAIУвеличиватьΔUAIКогда компенсационное напряжениеUACТакже изменился соответственноΔUAC,иUAC=- UAI,делатьAФазовое выходное напряжениеUA0Оставаться без изменений, то же самоеBВзаимно,CТо же самое верно.
Процесс напряжения напряжения: в соответствии с изменениями выходного напряжения, образец единицы обнаружения напряжения, обнаружение и управление выходным сигналом серво -двигательного двигателяSMПоверните, пропустите редуктор и приводите регуляторный трансформатор из цепиTUVГруппа кисти скользит (или свернутую), чтобы отрегулировать вторичное напряжение регулятора, чтобы изменить полярность и размер напряжения компенсации и реализации автоматической стабильности выходного напряжения в диапазоне точности напряжения, чтобы достичь автоматического напряжения напряжения напряжения напряжения Цель.
Потому что продукт постоянно обновляется и обновляется!Параметры и изображения трансформатора предназначены только для справки, и компания оставляет за собой право на интерпретацию!
