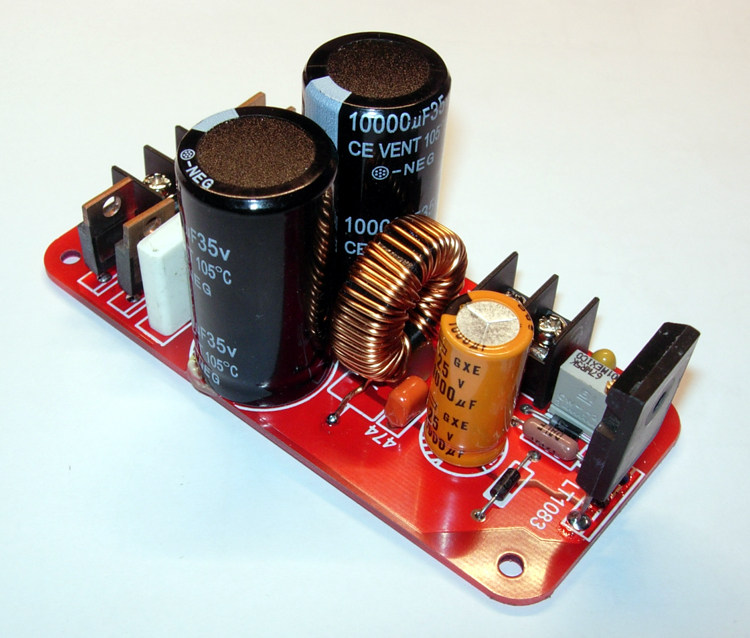

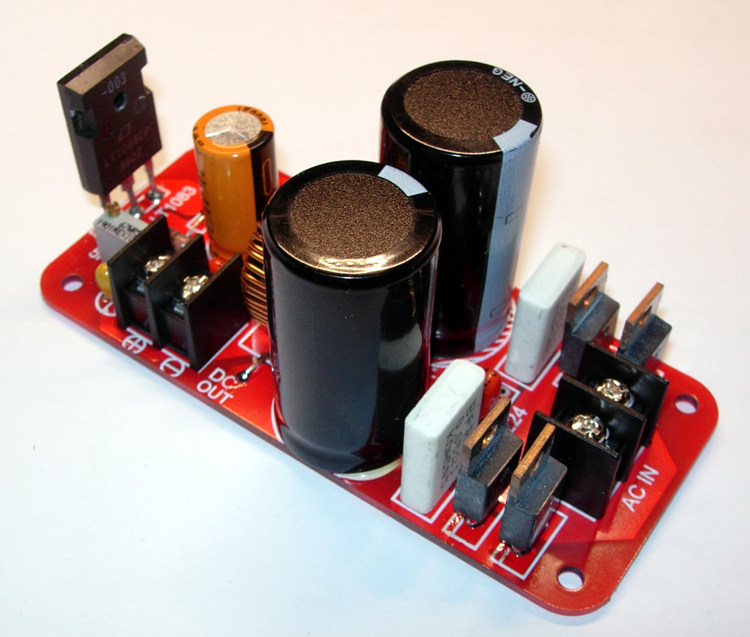

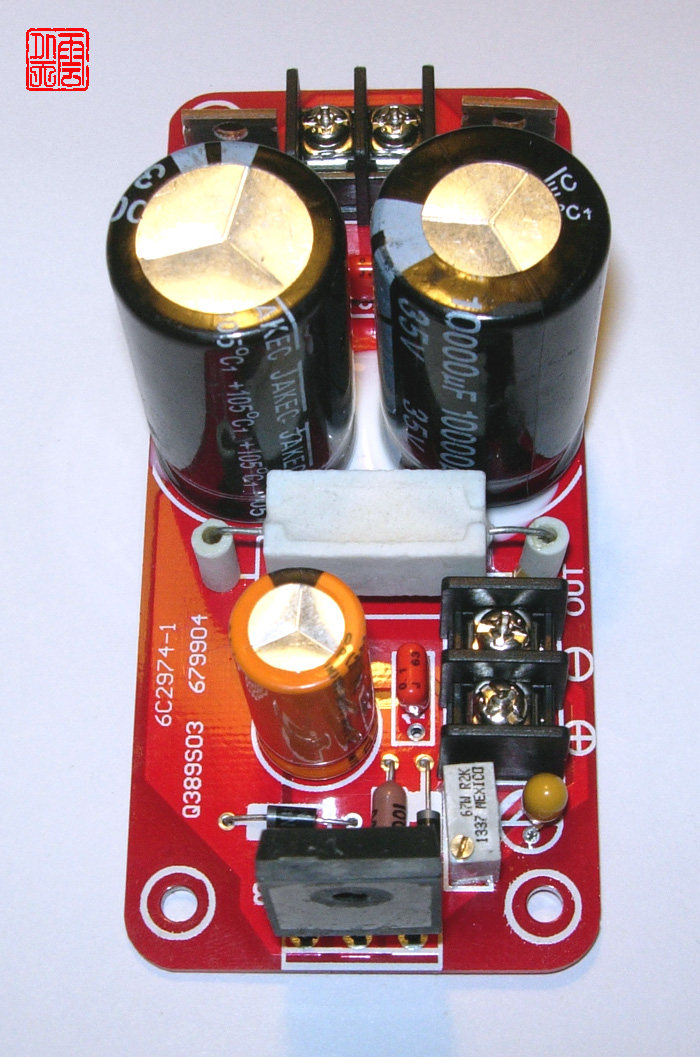

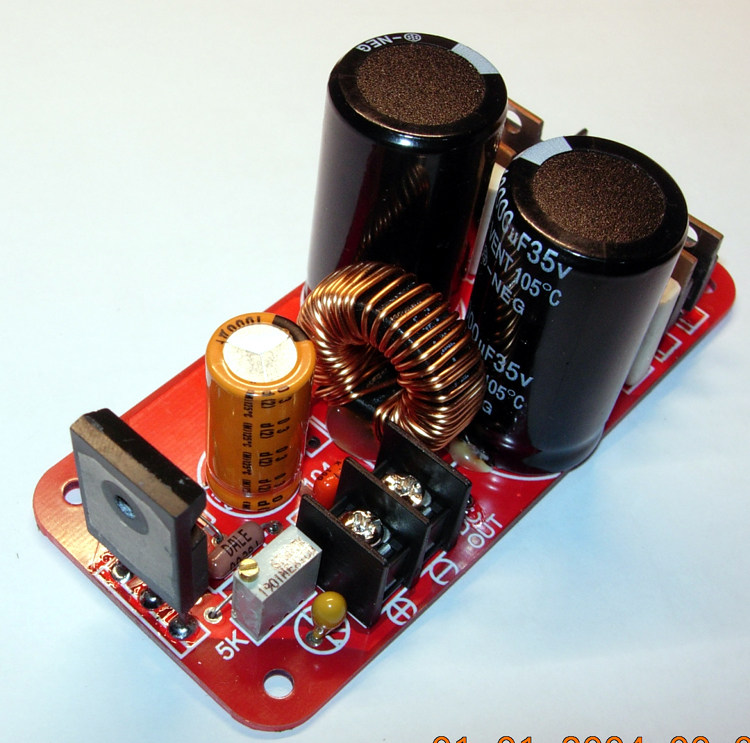

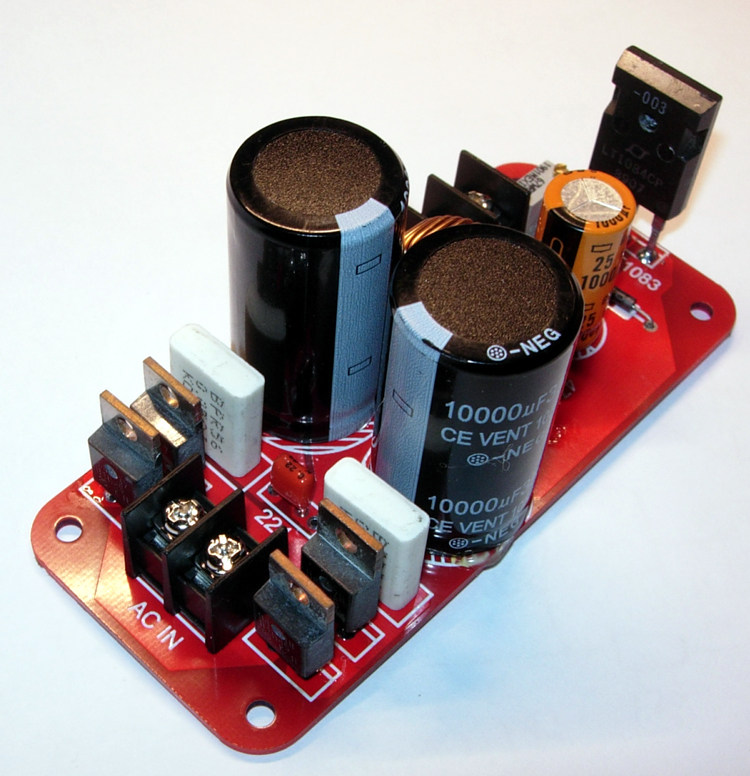

Высококачественный ультра -низкому шуму LT1084 Стабилизационная плата Электронная трубка Прямая тепловая труба USB, ЦАП
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Закончил доску
- Пустая тарелка
| Цвет: | Пустая тарелка, Закончил доску |
  Вторая версия платы питания напряжения напряжения, действительно низко шумовой линейный напряжение напряжения!Сделанный с LM338, диапазон выходного напряжения широкий, а выход можно отрегулировать 1,5-25 В. Функция защиты завершена.Максимальный рабочий ток LM338 составляет 5А,Для повышения надежности,рекомендоватьМаксимальный рабочий ток не должен превышать 2a.
Можно использовать для изготовления линейного источника питания, для этогоОбновите различное аудио оборудование, цифровые устройства, такие как внешние звуковые карты на рабочем столе, коробки с жесткими дисками NAS, мобильные ящики для жестких дисков, различные CASS, беспроводные маршрутизаторы, волоконно -волоконные модули, установленные коробки -Mac Mini, ноутбук и другие строгие требования для Качество питания. Продукты и оборудование.
--------------------------------------------------------------------------------------------------------------------------------------
Выпрямитель составляет 4 15a Shawitki -выпрямитель, который имеет низкую нагрев и высокую надежность. Чтобы еще больше уменьшить шум, генерируемый прямоугольной трубкой, до зарядки большой электролитической емкости, добавьте 2 5 Вт0,1 евро сопротивления, чтобы снизить пик тока заряда. В то же время срок службы диода выпрямителя также расширяется.
--------------------------------------------------------------------------------------------------------------------------------------
  Основная фильтрация2только10000UF35 В электролитическая и 0,2 евро 5 Вт состав сопротивленияπЛиния фильтра, производительность фильтра является мощной, поглощение поглощения поглощения багажника сильна.Эффект фильтрации лучше, чем общая структура монокулярной электролитической линии 6800 UFБолее 3 разаПересечение
Выходной конец составляет 1000UF25V Оригинальная электролитическая емкость в Японии, чтобы гарантировать, что эффект фильтрации является более полным.
использованиеУровень 3 RET Dealing Design, Значительно снижает высокочастотное внутреннее сопротивление источника питания, объем применений широкий, а стабильность выше.
--------------------------------------------------------------------------------------------------------------------------------------
&Nbsp; LM338 Стабилизационный чип, который является оригинальной импортированной и разобранной частьюСущностьКорректировка компонента напряжения принимает Соединенные ШтатыИмпортироватьОригиналBi Multi -Circle Potentiometer и Us Dale Resistance.
--------------------------------------------------------------------------------------------------------------------------------------

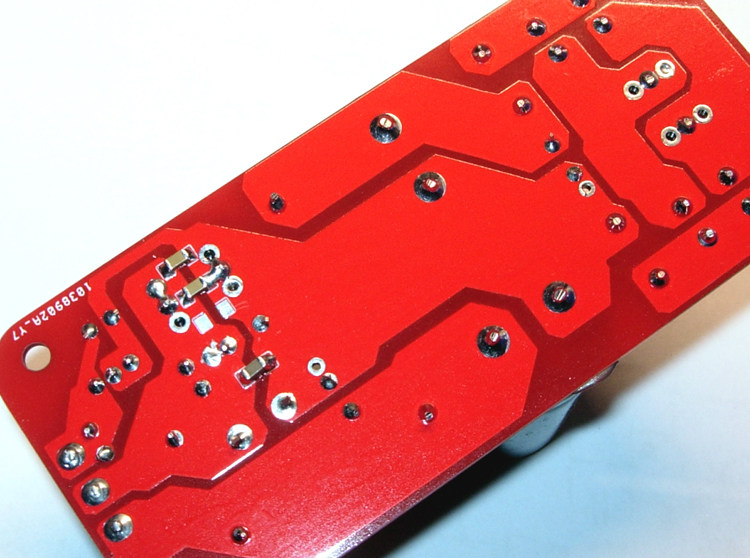

  ПХБ составляет 1,6 мм эпоксидной эпоксидной пластины FR4, которая используетДвойная печатная платаВ процессе двойная медная фольга удвоилась через текущую емкость по сравнению с обычной отдельной ПХБ, что еще больше снижает внутреннее сопротивление мощности и повышает надежность.Некоторые торговцы используют одноподтвержденную медную плату фольги для сварки с два раза.  затем продвигатьЭто печатная плата с двойной медной фольгой. Пожалуйста, также попросите новичков тщательно различить подлинность.
--------------------------------------------------------------------------------------------------------------------------------------
  Фактические результаты испытаний следующие: вход 18VAC, выход 18,1 В, выходной терминал подключен к нагрузке с сопротивлением 10 евро 25 Вт, ток составляет 1,8А, протестируется мельница транзистора DA16. ～ 0,075 мВ.Примечание: Тестовое значение - это абсолютное тестовое значение, которое не удаляется из внешнего мира, чтобы ввести помехи. Если лабораторный тест в лаборатории лучше, показатели будут лучше).
Поэтому,::Волновое напряжение≤75 слегка вольт (0,075 мВ).Коэффициент грабителя =0,000414%, настоящий ультра -низкому шуму!
Приведенные выше результаты теста также могут проверить покупателей!Хорошая сила говорят данные, а не взорвать!Добро пожаловать в другую 100 -ю силовую доску PK!
------------------------------------------------------------------------------------------------------------------------
размер: 105&Раз; 48 мм, высота 42 мм
Установочный размер отверстия: 94×36mm
Входное напряжение:Меньше, чем равное 23VAC
Выходное напряжение:1,5 В ~ 25 В постоянного тока
Рабочая ток: предложениеНиже 2А (чип должен добавить хороший радиатор).
  ------------------------------------------------------ ------------------------------------------------- ------------------------------------------------------ ------------------------------------------------------ -

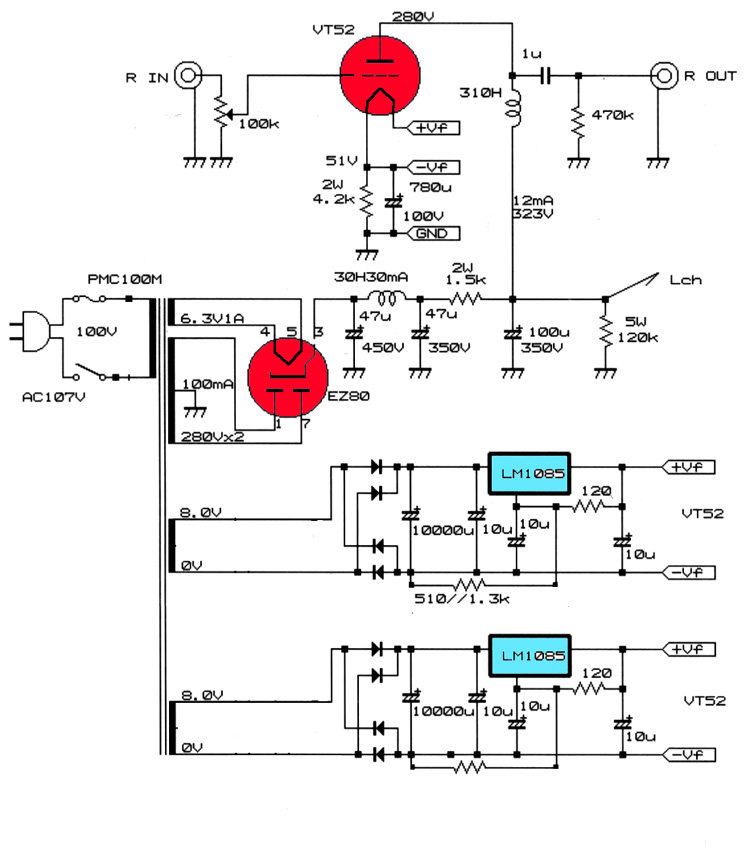

Простая прямая тепловая схема спереди с передней цепью, обратите внимание на метод подключения питания питания накаливания, независимую обмотку.
