RD-125B Taiwan Mingwei 5V24V Двойной электроснабжение 125W Стабилизация DC 5V4,6A+24V4,6A Двойная группа
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии
■ Дополнительные аксессуары |

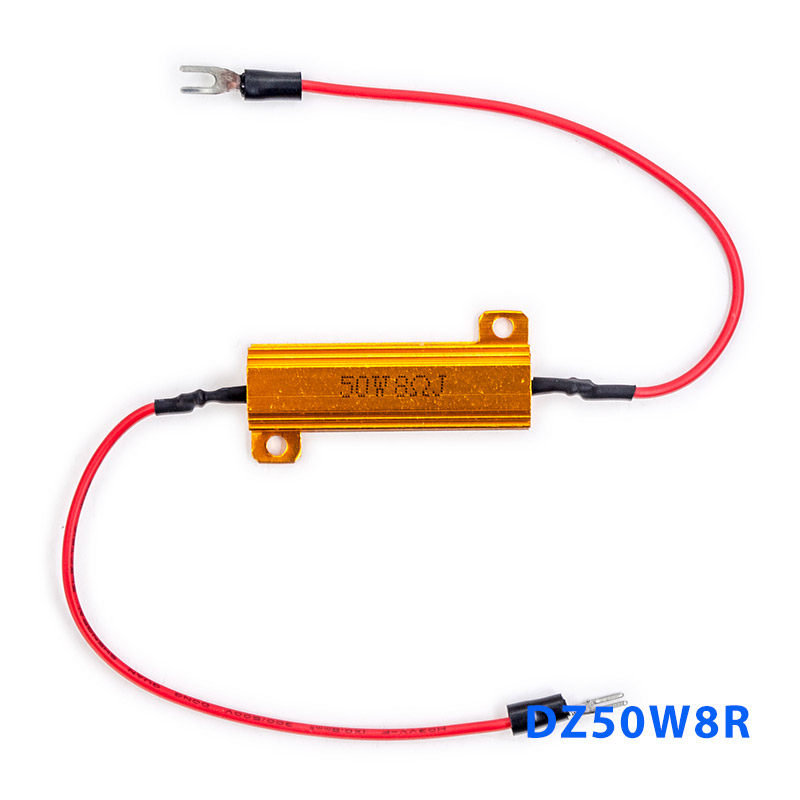

Обратите внимание: нет выходного сигнала без источника питания под питанием воздуха мульти -разгар, индикаторный свет будет мигать, а ток нагрузки каждой нагрузки больше, чем небольшое значение источника питания!Используйте сопротивление золотой алюминиевой оболочке, чтобы удовлетворить требования к нагрузке многопользовательского источника питания, чтобы источник питания обычно выводился!
■ Описание продукта |
Модель питания с высоким уровнем переключения, может выдержать вибрацию 5G и 70°C Работайте высокая температура, используйте 105 по всей машине°C Электролитическая емкость высокой жизни, может выдержать вход толкателя 300VAC в течение 5 секунд, подходящий для использования в строгой рабочей среде.
■ Основные функции |
Переключатель для выбора входного напряжения переменного тока |
Все конденсаторы на 105 ° С. |
Защита от защиты/перегрузки/перегрузки имеет короткую защиту/перегрузку |
Международная сертификация безопасности: UL/TUV/CB/CE |
Technology Shanghai Lez, горячая линия обслуживания клиентов 400 600 0430 |
Meet EMS EN50082-2/EN61000-6-2 Тяжелые отраслевые стандарты |
Вход 5 секунд 300 В. |
Температура рабочей среды достигает 70 ℃ |
Като 5G Вибрация |
Малый размер, высокая плотность мощности |
Стояльный индикатор рабочего статуса |
Высокая эффективность, долгая жизнь, высокая надежность |
Естественная вентиляция охлаждение |
100%полная -загрузка испытания старения |
Можно использовать для различных экстремальных применений в области окружающей среды |
Процесс без ведущих соответствует требованиям окружающей среды ROHS |
Бренд Тайвань Мингвей, производство заводов Suzhou |
3 -моя гарантия |

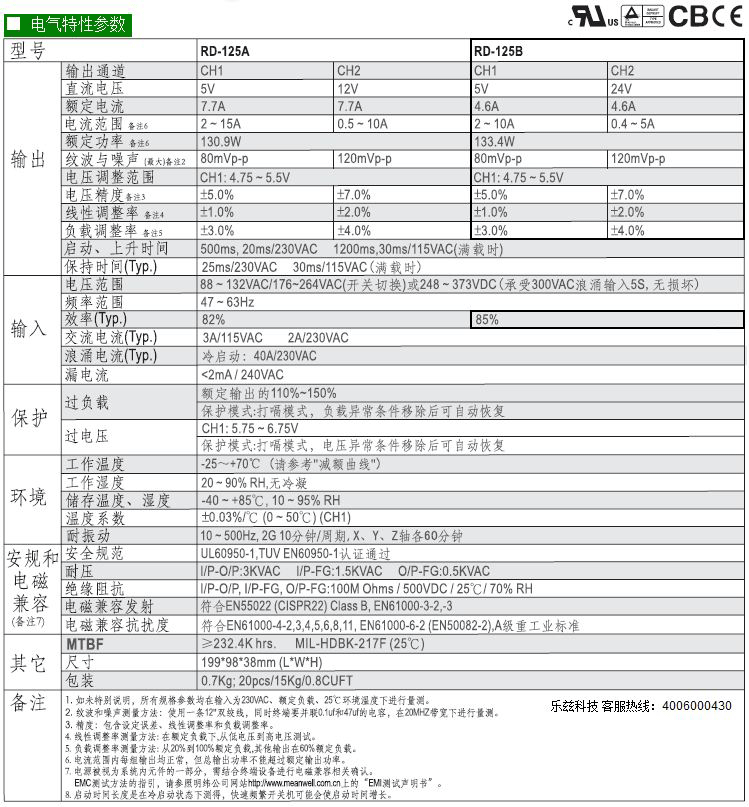

■ Основные параметры |
Диапазон вывода постоянного тока | 5V,2.0~10.0A / 24V,0.4~5.0A (Оценка вывода: 5v4.6a/24v4.6a) |
Точность выходного напряжения | ±5% /±7% |
Пульс | 80mVp-p / 120mVp-p |
эффективность | 85% |
Высокая мощность | 133 Вт (Из -за высоких ограничений мощности выходной ток каждой схемы не позволяет одновременно высокое значение) |
Диапазон входного напряжения | Выберите 88-132VAC/180 ~ 264VAC (или 248 ~ 373VDC (под носимость 5 секунд 300 В. |
Введите ток тока волны | Холодный старт, 40a при 230 В |
Диапазон регулировки напряжения | Основная цепь (схема 1) может регулировать -5%~+10%от номинального напряжения через потенциометр |
Защита от перегрузки | Точки перерыва составляют от 110%до 150%, автоматическое обнаружение автоматическое восстановление |
Защита от перенапряжения | Выходное напряжение основной схемы закрыто, когда выходное напряжение составляет от 115%до 135%, а автоматическое обнаружение автоматически обнаруживается |
Запустить и сохранить время | 230VAC при полной загрузке 500 мс, 20 мс, 25 мс |
Поддержать горячую линию | 400-600-0430 |
Изоляционные характеристики | Входной терминал и выходной конец: 3KVAC, входной клемма и оболочка: 1,5 кВак, выходной конец и комната оболочки: 0,5 квака, 1 минута |
Рабочая Температура | -25 ~+70 ℃ (кривая снижения температуры) |
Анти -вибрация | 10 ~ 500 Гц, 5G 10 минут/цикл, xyz каждая ось каждые 60 минут |
Сертификация безопасности | Через UL60950-1 сертификация TUV EN60950-1 |
Электромагнитный стандарт совместимости | Запуск: EN55022 (CISPR22) Гармоника класса B: EN61000-3-2, -3 |
Электромагнитный стандарт совместимости | Противоположность: EN61000-4, 3,4,5,6,8,11, EN61000-6-2 (EN50082-2), A-Level Heavy Produstrand |
Нет времени неудачи | ≥232 400 часов, MIL-HDBK-217F (25 ° C) |
Проводка | 7p/9,5 мм -строка терминала |

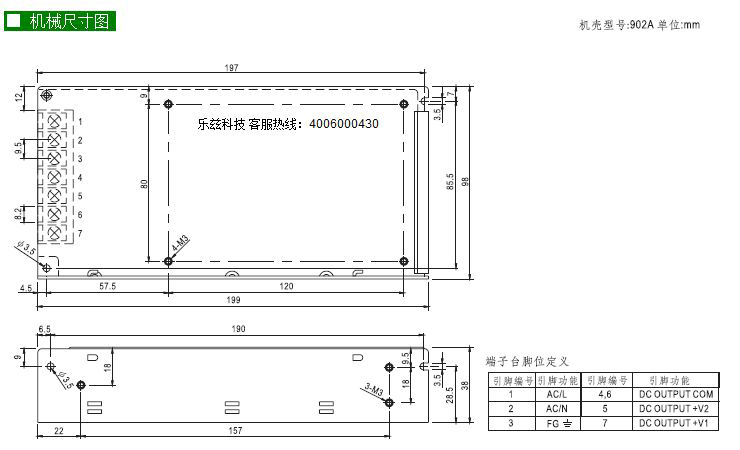

Размеры | 199×98×38 мм (длинный×Ширина×высокий) |
Номер дела | 902A |
Вес и упаковка | Чистый вес: 0,7 кг/пирог |
■ Необязательный метод установки направляющей железной дороги 1 1 |
DRP-01 Просмотр и покупка, пожалуйста, нажмите на рисунок выше DRP-03 Просмотреть и купить, нажмите на рисунок выше |
■ Необязательный метод установки направляющей железной дороги 2 2 |
DRL-02 Просмотр и покупка, пожалуйста, нажмите на рисунок выше DRP-03 Просмотреть и купить, нажмите на рисунок выше |
Рекомендации по установке
модель:
Питание питания переключателя оболочки
иллюстрировать:
Питание питания оболочки включает в себя металлические оболочки и модели пластиковых оболочков. Внутренняя пластина печатной платы обернута в оболочку, которая обычно устанавливается в системном шкафу. Питания Mingwei разделяется на два различных типа в соответствии с номинальной концепцией мощности и конструкции Питание: один построен -В вентиляторе рассеяния тепла, другой без вентилятора.
Установить:
1. | Перед установкой или выполнением операций по техническому обслуживанию, пожалуйста, отключите соединение между источником питания и системой приложений, чтобы убедиться, что оно не будет автоматически повторно переосмыслить автоматически! | ||||||||||||||||||||||||||||
2. | Пожалуйста, сохраните установку и внутренний компонент питания на безопасном расстоянии. Пожалуйста, обратитесь к диаграмме корпуса на руководстве для образца, чтобы использовать соответствующий установленный винт. если у вас есть вопросы. | ||||||||||||||||||||||||||||

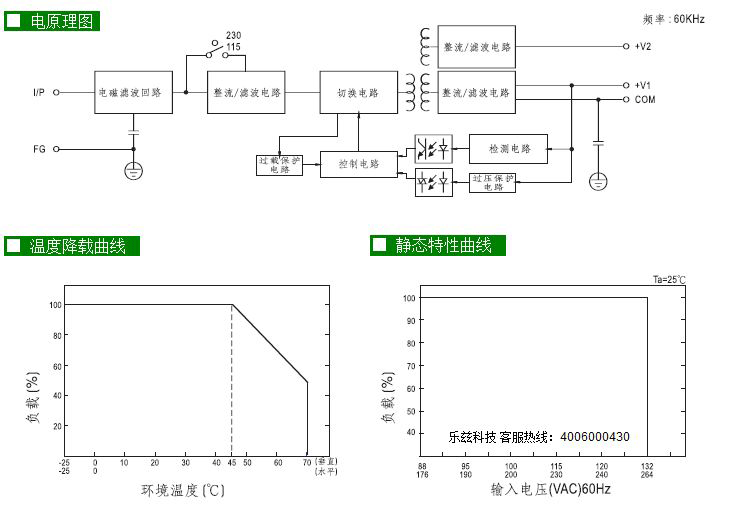

3. | Нестандартное направление установки или источник питания при высокой температуре окружающей среды приведет к увеличению температуры внутреннего компонента питания. Рабочая нагрузка питания в соответствии с кривой температурной нагрузки. | ||||||||||||||||||||||||||||
4. | Вентиляционные и вентиляционные отверстия не могут быть заблокированы. Если поблизости есть другие источники тепла, это должно быть не менее 10-15 см. | ||||||||||||||||||||||||||||
5. | Ниже приведено рекомендованная спецификация проводной проволоки
| ||||||||||||||||||||||||||||
6. | Для другой информации о продукте, пожалуйста, обратитесь к этому веб -сайту |
Предупреждение !!
1. | Чтобы предотвратить риск удара и ожогов, все неисправности питания, пожалуйста, проверьте через квалифицированных инженеров -электриков. Строго запрещено удалять оболочку питания в частном порядке. |
2. | Питание не может быть установлено на влажной среде и вблизи источника воды. |
3. | Питание не может быть выставлено в высокотемпературной среде и источниках почти пожара. Пожалуйста, обратитесь к книге спецификации, чтобы определить высокую температуру окружающей среды применения мощности. |
4. | Выходное напряжение и выходной ток не могут превышать номинальный диапазон, указанный в книге спецификации. |
5. | Линия заземления (FG) должна быть связана с Землей. [Купите силу, чтобы найти Lez и использовать Mingwei], позвоните по телефону 400 600 0430, если у вас есть какие -либо вопросы. |
6. | Весь источник питания Mingwei разработан в соответствии со спецификацией EMC. Согласно требованиям, мы можем предоставить тест, который я отчете о соответствующем источнике питания. Поскольку источник питания является лишь компонентом системы приложений, когда источник питания интегрируется в Система приложений, EMC окончательной системы должна быть проверена и снова подтверждена |
