DR-15-12 Taiwan Mingwei 15W12V Руководство Руководство. Струкция питания 1.25A Стабилизация DC Стабилизация ПЛК
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Предоставление высококачественных продуктов и услуг в течение длительного времени является корпоративной миссией Mingwei.Чтобы соблюдать глобальные правила и новые стандарты потребления энергии, концепция зеленого проектирования источника питания постоянно продвигалась, и Mingwei также активно разрабатывает новые продукты, соответствующие соответствующим.Когда текущее поколение продуктов входит в период рецессии, это также означает, что оно будет заменено новым поколением превосходных продуктов.Мы надеемся устранить эти модели шаг за шагом постепенно, чтобы продукты, эффективные затраты, могли плавно использовать клиентами и обеспечить полное время подготовки для клиентов.Ниже приведен список продуктов, которые должны быть прекращены, включая модели, которые не рекомендуются для нового дизайна, использования и расширения.
| ■ Описание продукта |
Руководитель полевой питания, подходящий для автоматизации здания и автоматизации бытовых приборов, установлен быстро и усиливается. Тот же самый шаг -внешний вид, что и небольшой выключатель, подходит для DIN Guide Rail TS35 / 7,5 или 15.Никакой линии наземной линии (Classii), двойной изоляции, не является моделью потерь в режиме ожидания.
| ■ Основные функции |
| Глобальное общее входное напряжение связи |
| Установлен на DIN Guide Rail TS35/7,5 или 15 |
| Потеря нагрузки<0,75 Вт (соответствовать требованиям Energy Stars) |
| Защита от защиты/перегрузки/перегрузки имеет короткую защиту/перегрузку |
| Международная сертификация безопасности UL/CUL/TUV/CB/CE |
| Technology Shanghai Lez, горячая линия обслуживания клиентов 400 600 0430 |
| Стояльный индикатор рабочего статуса |
| Classii Уровень изоляции |
| Естественная вентиляция охлаждение |
| Применимо к области автоматизации и управления зданиями |
| 100%полная -загрузка испытания старения |
| Процесс без ведущих соответствует требованиям окружающей среды ROHS |
| Бренд Тайвань Мингвей, производство заводов Suzhou |
| 3 -моя гарантия |

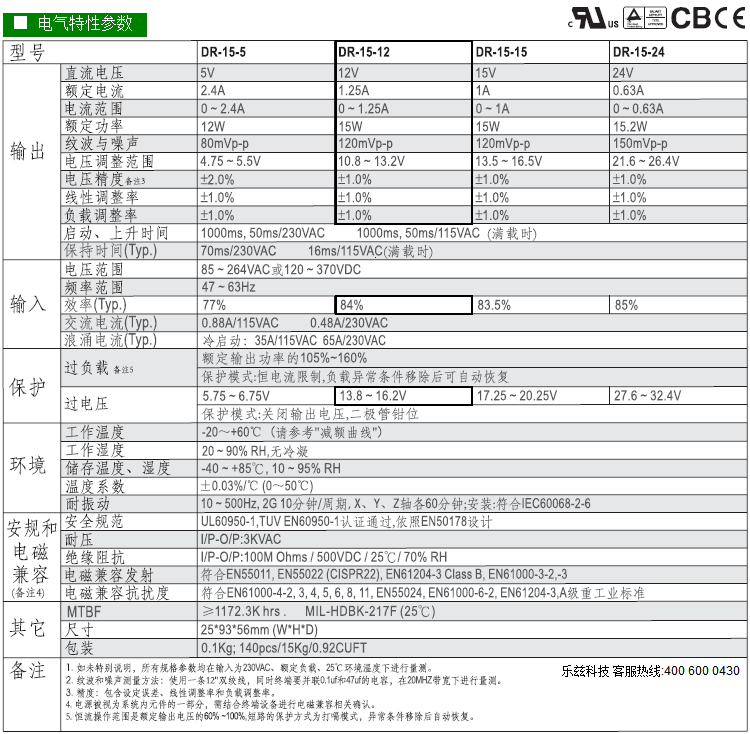

| ■ Основные параметры |
| Диапазон вывода постоянного тока | 12 В, 0 ～ 1,25а |
| Точность выходного напряжения | ±1% |
| Пульс | 120mV |
| эффективность | 84% |
| Диапазон входного напряжения | 85-264VAC/120 ～ 370VDC |
| Введите ток тока волны | Холодный старт 65a/230v |
| Диапазон регулировки напряжения | +10% от номинального выходного напряжения |
| Защита от перегрузки | Когда текущая точка составляет от 105%до 160%, ограничение постоянного тока автоматически восстанавливается |
| Защита от перенапряжения | Когда выходное выходное напряжение составляет от 115%до 135%, оно выключается, а диодная труба Zina зажимается |
| Запустить и сохранить время | 230VAC при полной загрузке 1000 мс, 50 мс, 70 мс |
| Поддержать горячую линию | 400-600-0430 |
| Изоляционные характеристики | Входной терминал и выходной конец: 3KVAC |

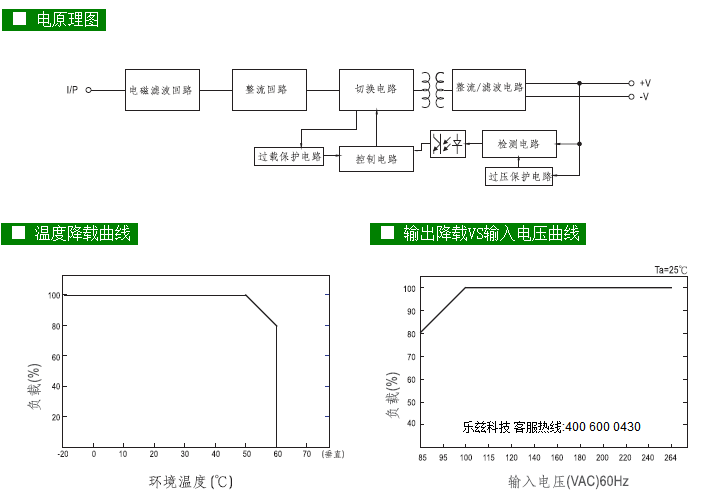

| Рабочая Температура | -20 ~+60 ° C (см. Кривую выходного выхода) |
| Анти -вибрация | 10 ～ 500 Гц, 2 г 10 минут/цикл, xyz каждая ось каждые 60 минут |
| Сертификация безопасности | Через UL60950-1 сертификация TUV60950-1, проектирование в соответствии с EN50178 |
| Электромагнитный стандарт совместимости | Запуск: EN55011, EN55022 (CISPR22), EN61204-3 Класс B, Гармония: EN61000-3-2, -3 |
| Электромагнитный стандарт совместимости | Противоположность: EN61000-4, 3,4,5,6,8,11, ENV50204, ENV55024, EN61000-6-2, EN61204-3, EN61204-3, EN61000-6-2, EN61204-3, EN61204- 3,Стандарт тяжелой промышленности класса A |
| Нет времени неудачи | ≥11,723 миллиона часов, MIL-HDBK-217F (25 ° C) |
| Проводка | Входной терминал: 3 балла. |
| Номер дела | 985A |

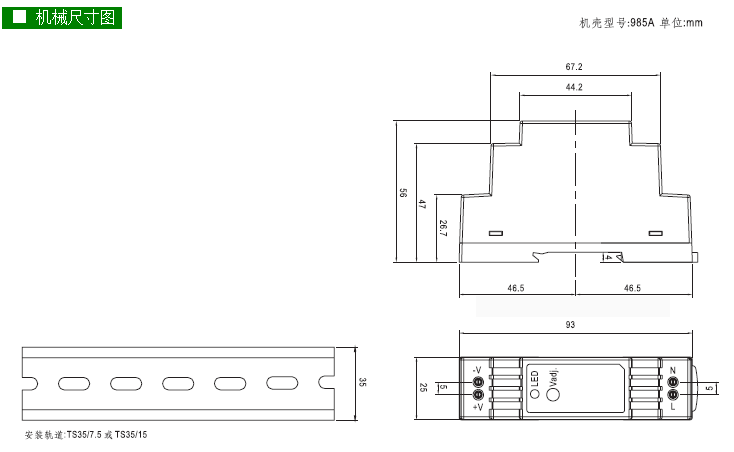

| Размеры | 25×93×56 мм (ширина×высокий×глубокий) |
| Вес и упаковка | 0,1 кг/кусок; 140 за коробку/15 кг, 0,026 кубических метров |
Рекомендации по установке
модель:
Питание питания переключателя оболочки
иллюстрировать:
Питание питания оболочки включает в себя металлические оболочки и модели пластиковых оболочков. Внутренняя пластина печатной платы обернута в оболочку, которая обычно устанавливается в системном шкафу. Питания Mingwei разделяется на два различных типа в соответствии с номинальной концепцией мощности и конструкции Питание: один построен -В вентиляторе рассеяния тепла, другой без вентилятора.
Установить:
| 1. | Перед установкой или выполнением операций по техническому обслуживанию, пожалуйста, отключите соединение между источником питания и системой приложений, чтобы убедиться, что оно не будет автоматически повторно переосмыслить автоматически! | ||||||||||||||||||||||||||||
| 2. | Пожалуйста, сохраните установку и внутренний компонент питания на безопасном расстоянии. Пожалуйста, обратитесь к диаграмме корпуса на руководстве для образца, чтобы использовать соответствующий установленный винт. если у вас есть вопросы. | ||||||||||||||||||||||||||||
| 3. | Нестандартное направление установки или источник питания при высокой температуре окружающей среды приведет к увеличению температуры внутреннего компонента питания. Рабочая нагрузка питания в соответствии с кривой температурной нагрузки. | ||||||||||||||||||||||||||||
| 4. | Вентиляционные и вентиляционные отверстия не могут быть заблокированы. Если поблизости есть другие источники тепла, это должно быть не менее 10-15 см. | ||||||||||||||||||||||||||||
| 5. | Ниже приведено рекомендованная спецификация проводной проволоки
| ||||||||||||||||||||||||||||
| 6. | Для другой информации о продукте, пожалуйста, обратитесь к этому веб -сайту | ||||||||||||||||||||||||||||
Предупреждение !!
| 1. | Чтобы предотвратить риск удара и ожогов, все неисправности питания, пожалуйста, проверьте через квалифицированных инженеров -электриков. Строго запрещено удалять оболочку питания в частном порядке. |
| 2. | Питание не может быть установлено на влажной среде и вблизи источника воды. |
| 3. | Питание не может быть выставлено в высокотемпературной среде и источниках почти пожара. Пожалуйста, обратитесь к книге спецификации, чтобы определить высокую температуру окружающей среды применения мощности. |
| 4. | Выходное напряжение и выходной ток не могут превышать номинальный диапазон, указанный в книге спецификации. |
| 5. | Линия заземления (FG) должна быть связана с Землей. [Купите силу, чтобы найти Lez и использовать Mingwei], позвоните по телефону 400 600 0430, если у вас есть какие -либо вопросы. |
| 6. | Весь источник питания Mingwei разработан в соответствии со спецификацией EMC. Согласно требованиям, мы можем предоставить тест, который я отчете о соответствующем источнике питания. Поскольку источник питания является лишь компонентом системы приложений, когда источник питания интегрируется в Система приложений, EMC окончательной системы должна быть проверена и снова подтверждена |
