Spot Sales Full Bridge 30-80 кВт.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Полный мост 30-80 кВт электромагнитный контроллер отопления

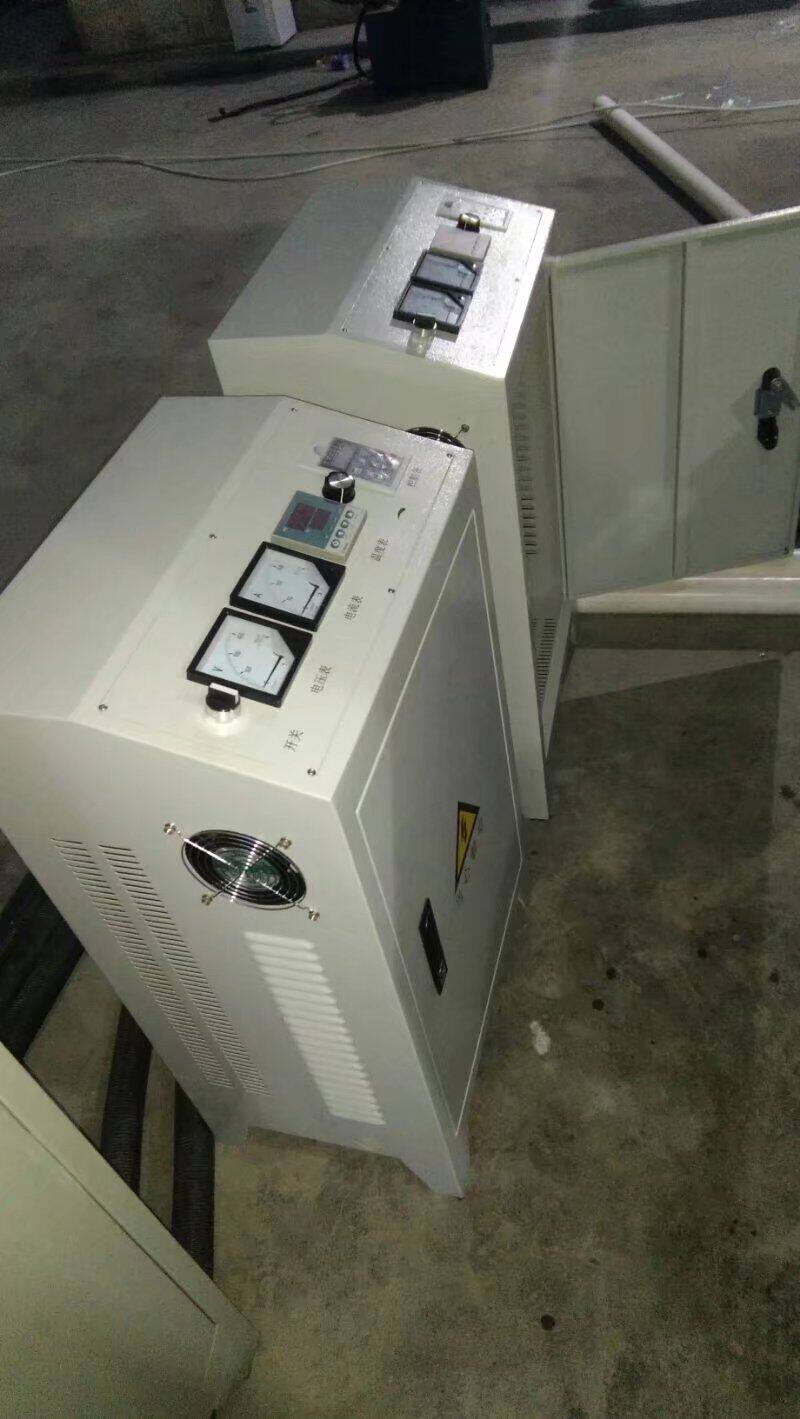

Есть два, один -это стиль, обладающий стены, а другой -посадочный тип, который может быть выбран в соответствии с потребностями клиентов.
Уникальная толщина управления после квадрата)
10. Работа текущий:
80KW:110-120
60 кВт: 90-100а
50 кВт: 75-80а
40 кВт: 60-65а
30 кВт: 45-50а
25 кВт: 28-35а
20 кВт: 20-25А
15 кВт: 18-22а
11. Использование датчиков ввода входного и выходного тока, оно может быть более точным для обнаружения фазы и размера тока
2. Обзор базовой производительности :
1. Существует мягкая функция запуска. В случае частых стартапов она безопасна и надежная, длительный срок службы
2. Отсутствует функция защиты фазы
3. Иметь функцию защиты от перегрузки IGBT
4. Автоматическая регулировка функции отрицательной обратной связи с защитой от входного и выходного перерыва
Входная защита Выходная защита
80KW:130A 80KW: 400A
60 кВт: 100а 60 кВт: 250а
50 кВт: 80а 50 кВт: 180a
40 кВт: 65а 40 кВт: 150а
30 кВт: 50а 30 кВт: 100а
25 кВт: 43а 25 кВт: 80а
20 кВт: 35A 20 кВт: 70а
15KW:28A 15 кВт: 60А
5. Иметь функцию защиты температуры IGBT
6. Существует функция защиты коротких замыканий на нагревательной катушке
7. Существует функция защиты дороги открывающегося нагревательной катушки
8. Вся резонансная топология серии мостов, сильная антиинтерферентная способность
9. Используйте драйвер драйвера для драйвера с высокой производительности , Идеальный драйвер и выходной сигнал волны
10. Автоматически идентифицируйте функцию фазы нагрузки и блокировки, так что конец нагрузки для получения наивысшего коэффициента мощности, а также точно управлять схемой для работы в слабой чувствительной области.
11. Цифровые таблицыЭлектромагнитный контроллер нагреваПерекрыва
12. Хороший эффект экономии питания: по сравнению с текущим электрическим нагревательным кольцом, экономия энергии может достигать более 30%
13. Легкая установка: может использоваться для конденсации типа типа мирного диска и других структурных методов.
14. Низкие эксплуатационные расходы, небольшой объем технического обслуживания, гарантия на продукт за 1 год, обслуживание срока службы
15. Размер продукта: 40-60 кВт Длина корпуса 610*Ширина 350*Высота 230
3. Использование продукта Характеристики нагрузки: 5130 сталь и № 45 Стальная, катушка и расстояние заготовки 2-3 см (специальные материалы должны быть отладки)
Требования к параметрам полного моста
Серийный номер | Власть (кВт) | Входной ток (а) | Рэнд с отрицательным электричеством (э -э) | Ток катушки (а) | Strike Crossection (MM2) национальный стандарт | Эффективная длина (M) с обеих сторон 3 метра, чтобы оставить преимущество от края | Изоляционная толщина хлопка (мм) |
1 | 15 | 23-28 | 330-370 | 35-40 | 8-10 | 65-75 | 20-25 |
2 | 20 | 20-25 | 270-310 | 45-50 | 10 | 55-60 | 20-25 |
3 | 25 | 28-32 | 230-260 | 50-60 | 16 | 50-55 | 20-25 |
4 | 30 | 45-50 | 190-220 | 60-70 | 20 | 45-50 | 20-25 |
5 | 40 | 60-65 | 170-200 | 70-100 | 25 | 40-45 | 20-25 |
6 | 50 | 75-80 | 150-180 | 110-140 | 35 | 35-40 | 20-25 |
7
| 60 | 90-100 | 130-160 | 120-150 | 45 | 25-35 | 20-25 |
Примечание. Индуктивность-это только один из используемых параметров. Повышение температуры заготовки, и резонансная частота RLC будет снижена. Точно так же, для повышения R, а ток падает, когда напряжение шины остается неизменным)
Четыре,Электромагнитный контроллер нагрева
Чтобы облегчить работу, все функциональные клавиши являются однородными (также могут быть заказаны в соответствии с потребностями гостей)
Рабочий статус в режиме ожидания
1. Включен питание-индикатор мощности на плате управления.
2. Основная в режиме ожидания ----------------------------------------------------------------------------------------------------------------------------------------------------------
3. Отобразите цифровой экран и просмотрите температуру под резервным режимом, введите напряжение
Состояние работы
1. Поместите индикатор питания на плату управления.
2. Операция вентилятора работала
3. Отображение цифрового экрана для просмотра температуры, входного напряжения, входного тока, рабочей частоты, рабочей передачи и рабочего статуса
5. Панель управления
Четыре клавиши“-”,“Функциональная клавиша”,“+” , “Входить” Полем(Примечание: PID и обычные методы управления только“Функциональная клавиша”)
1,“Функциональная клавиша”:Соответственно“Механизм”,“власть”,“частота”,“Напряжение”,“Текущий”, “Температура IGBT”“Резонансное состояние”Подождите семь Инструкции.
“Механизм”Есть 8 уровней,“8”Максимальная мощность“1”Минимальный уровень мощности.Регулировка передачи“+”,“-” Ключ закончен.
“власть”Показаны инициалы“P”, Укажите размер силы.
“частота”Показаны инициалы“F”Это означает текущую частоту работы.
“Напряжение”Показаны инициалы“U”, Укажите размер входного напряжения.
“Текущий”Показаны инициалы“A”, Укажите размер входного тока.
“температура”Показаны инициалы“C”, указывая текущую температуру IGBT.
“Резонансное состояние”Есть два типа дисплея:“PASS”Это означает, что система нашла резонансную точку или находится в резонансном состоянии, что нормально положение дел;“E8”Это состояние предупреждения, указывающее на то, что резонансная точка еще не обнаружена, система находится в отклоненном состоянии, и необходимо регулировать индуктивность нагрузки (обычно необходимо увеличить индуктивность).“PASS”состояние. И проверьте, находится ли входной ток на соответствующей максимальной мощности
2.“+”Ключ: отображается только в“Механизм”Когда государство находится в состоянии, нажмите эту клавишу, чтобы быть эффективным, а ток - самый высокий уровень“8”Нажатие этой клавиши не работает при настройке файла.
3.“-”Ключ: отображается только в“Механизм”Когда вы находитесь в состоянии, нажмите эту клавишу, чтобы быть эффективным, а ток - самый низкий“1”Нажатие этой клавиши не работает при настройке файла.
шесть,Электромагнитные обогревателиЦифровой код сбоя дисплея цифровой трубки:
“-E2-”: Защита от перевышения (выше 430 В);
“-E3-”: Оправить защиту давления (ниже 310 В);
“-E4-”: Защита перегрева (IGBT выше 75°C, подождите, пока температура IGBT упадет до 60 ° C, система автоматически перезапускается);
“-E5-”: Ультра-низкая защита температуры (температурная устойчивость к обнаружению схемы открытой цепи);
“-E6-”: Защита от перегрузки IGBT;
“-E7-”: Выходная защита от перегрузки;
“-E8-”: Входная защита над током.
“-E9-”: Индукционная защита отказа катушки не подключена.
7. Основные области нанесения продуктов: энергосберегающая трансформация промышленного оборудования для отопления, такого как пластиковые машины для инъекционного оборудования, грануляторы, пленочные машины, машины для рисования проводов, котлы и т. Д.; Гражданские нагревные продукты, такие как электромагнитные водонагреватели, электромагнитные бутылки с водой, индукционные плиты и другие высокоэффективные отопления.
Примечание. Направления нескольких наборов комбинированных обмотков должны быть однородными, а расстояние между каждым набором катушек должно быть более 100 мм.
Примечание: 1. Основная машина должна регулярно приостановить пыль, обычно один раз каждые 2 месяца.2. Если среда использования находится в том случае, где используются коррозионные газы, должен распылять изолирующий лак.Или используйте другие изоляционные и антикоррозионные материалы.3. Температура воздуха не может быть больше 50 ℃.
-NewЭлектромагнитный контроллер нагреваОснователь использует немецкие импортируемые инфинеонные устройства IGBT Power и вводит шведские технологии электромагнитного нагрева, преимущества и характеристики : 1.Хороший эффект энергосбережения: по сравнению с исходным нагревательным кольцом для резисторов, эффект экономии энергии составляет более 30%.Однако среди используемых в настоящее время продуктов эффективность экономии мощности может достигать более 85%.2Хороший эффект защиты окружающей среды: нагретая часть рассеивает меньше тепла, поверхность может быть затронута вручную, что полезно для непрерывной и стабильной работы оборудования летом, и сотрудники также имеют хорошую рабочую среду.Сделайте его более желающим работать в компании.3Длительный срок службы: непрерывная рабочая температура нагревательной катушки составляет всего около 70-90 ℃, и нет проблем с заменой нагревательной катушки.Нагревание первичного резистивного провода уменьшает вторичный вход, 4.Может улучшить выпуск продукта: из -за высокой эффективности нагрева продукта и равномерного нагрева это может значительно сократить время нагрева и увеличить выпуск продукта
