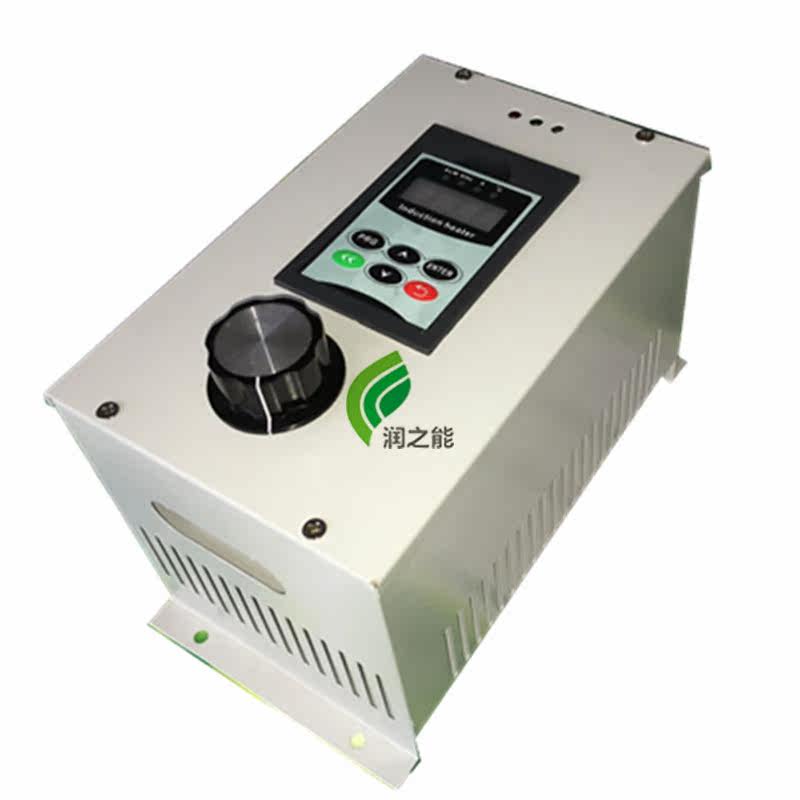

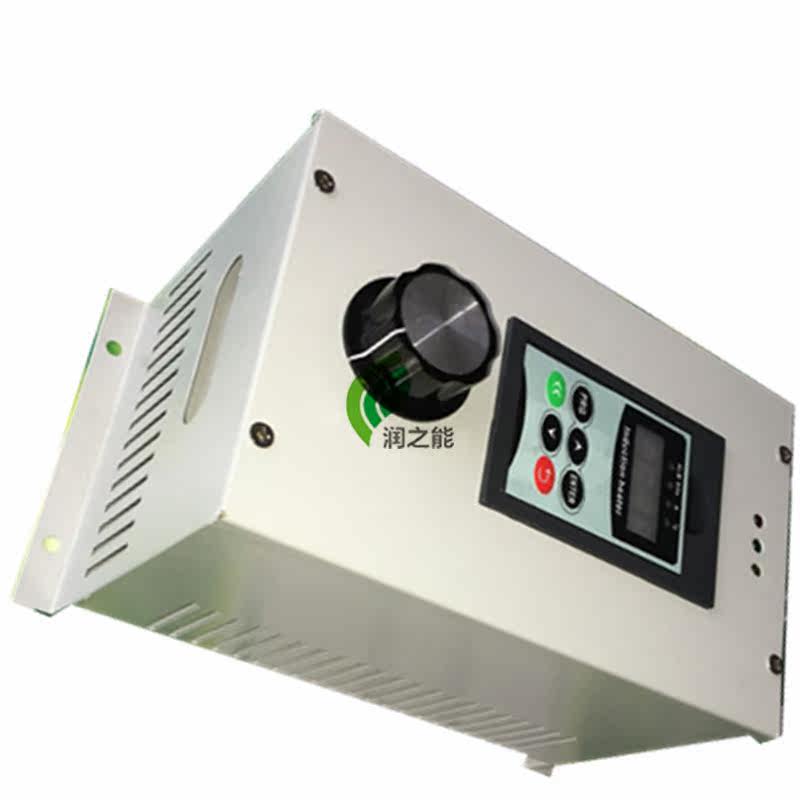

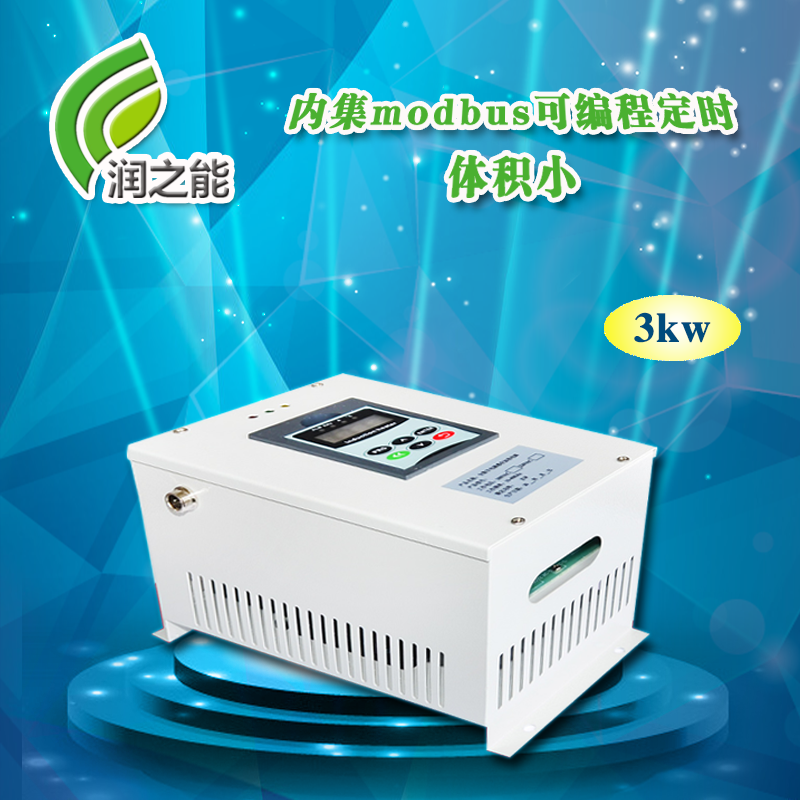

Пластиковый механический электромагнитный экструдер, индукционный контроллер

Цена: 9 646руб.    (¥458)
Артикул: 540782462005

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:izhuzhu504504
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥96820 338руб.
  • Информация о товаре
  • Фотографии

  3 кВт постоянная температура контроль температуры. Контроллер электромагнитного индукционного нагревателя. ТЕМПЕРАТУРА ПРОИЗВОДСТВА.В этом продукте используется третья генеральная технология платформы цифровой обработки компании с встроенной 32 -битной системой обработки и полной обработки отслеживания цифровых замков.Интерфейс материнской платы богат и поддерживает стандартные протоколы связи Modbus RTU.



1. Основные параметры



имя

Производительность параметров

рейтинг власти

3KW

Номинальная частота напряжения

AC  220V/50Hz

Диапазон адаптации напряжения

100 В ~ 260 В, 210-260 В при постоянной мощности

Адаптироваться к температуре окружающей среды

-20 ℃ ~ 50 ℃

Адаптироваться к влажности окружающей среды

≤95%

Диапазон регулировки мощности

20%-100%корректировки без уровня

Эффективность теплового преобразования

≥95%

Эффективная сила

≥85%

рабочая частота

5-40KHz

Структура основной цепи

Полубленная серия резонанс

Система контроля

DSP на основе высокопроизводительной системы управления обработкой высокой скорости

Режим приложения

Открыть платформу приложений

монитор

Программируемый цифровой дисплей (Can Via Modbus  осознайте пульт дистанционного управления)

Время начала

<1 с

Мгновенное время защиты от перегрузки

≤ 2US

Защита от перегрузки питания

130%мгновенная защита

Метод мягкого запуска

С полной электрической изоляцией мягкого запуска нагрев/режим остановки

Поддержка мощности регулировки PID

Определите входное напряжение 0-5 В (с помощью термопары до преобразователя 0-5 В, вы можете измерить температуру 0-1000 ° C)

Поддержка 0-150 ℃ Обнаружение температуры нагрузки

Точность достигает ± 1 ℃ (Примечание. Если температура требуется для измерения выше 150 ° C, необходимо подключить температуру)

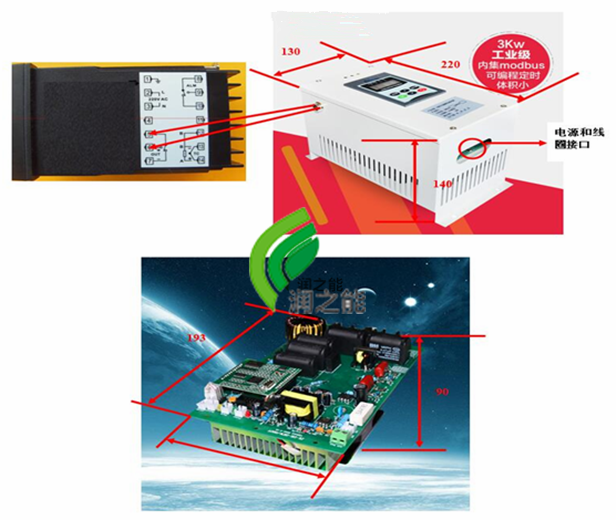

Физический размер

220*Ширина 220*Высота 110 (без вентилятора)

Адаптированные параметры катушки (3 кВт/220 В)

4 мм2, длина 17-20 м, индуктивность 90-110UH

Адаптированные параметры катушки (3,5 кВт/220 В)

6 мм2, длина 15-17 м, индуктивность 80-100UH

Катушка и расстояние нагрузки (толщина теплоизоляционного хлопка)

Когда круговая форма составляет 25 мм, когда плоскость составляет 20 мм, когда эллипс составляет 10-15 мм, когда ультра-эллипхена меньше 10 мм.

Примечание. Этот продукт не может быть использован в тех случаях, когда пострадала от личной безопасности или других специальных требований безопасности!ПересечениеПересечение&nbsp;

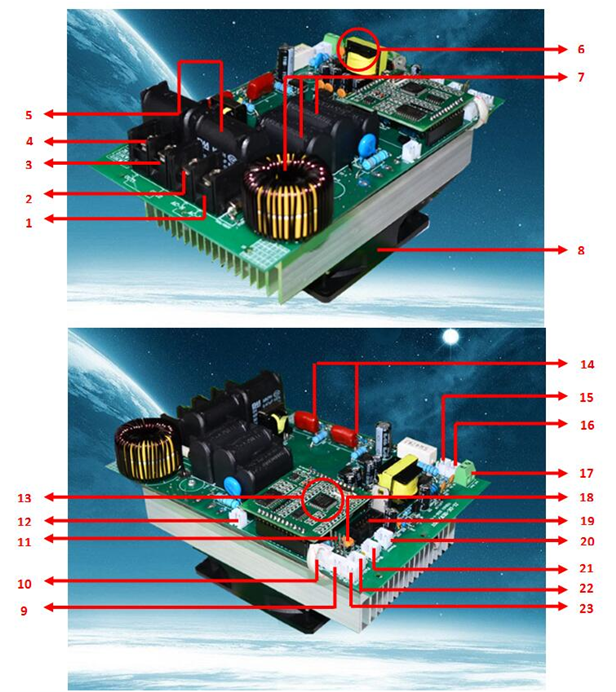

2. Описание проводки продукта

&nbsp;

серийный номер

Проводка и использование

1

Power Fire 220V

2

Нуль

3

Катушка

4

Катушка

5

Промышленность -Резонансная емкость

6

Промышленное питание с высокой антипитикой

7

Работник LC Multi -Level Power Power, эффективно ингибируя питания высокой частотой гармонической интерференции

8

Тайвань импортированные роликовые охлаждающие поклонники

9

Интерфейс обнаружения температуры внешней нагрузки 2, точность достигает ± 1 ℃ (максимум 150 ℃)

10

Интерфейс обнаружения температуры IGBT

11

Интерфейс RS485, который может достичь дистанционного управления

Пожалуйста, загрузите информацию здесь, когда вам нужно управление RS485:

http://wenku.baidu.com/link?url=ZJboBcBSHqwxGu0fEPe-MRuFhPAx1iAjX9Z3JpryDRpJkOgMRRIVxGHA2E2cHZAAWeSfO5TiFzZin2NoMjvbO-xX3ssLLc0AoxPHc4X3GhC

12

Внешний индикатор работы 24 В часто включен, и работа часто включена.

13

На основе 32 -бит DSP полный цифровой контроллер

14

Промышленная структура с половинным мостом, Германия IGBT

15

Внешний интерфейс стартапа SSR (твердое состояние) (пожалуйста, обратите внимание на положительный и отрицательный)

16

Интерфейс Soft Start, и интерфейс мягкого запуска по соседству параллелен. Когда завод покидает фабрику, по умолчанию коротко -когда необходимо подключить мягкий запуск, вы должны отключить короткий цикл завода.

17

Интерфейс мягкого старта

18

Регулировка тока (примечание: не может быть скорректирована случайным образом)

19

Внешний дисплей операции программирования

20

Внешний светодиодный индикатор мощности

21

Внешний светодиодный рабочий индикатор

22

Внешний светодиодный индикатор неисправности

23

&nbsp;&nbsp;&nbsp;&NBSP; многофункциональный входной интерфейс (установлен F-20):

1,&NBSP; сделайте внешний потенциометр 10K вход, вы можете настроить диапазон 20%-100%

2.&NBSP; вход вход в внешний PID (0-5V)

&nbsp;&nbsp;&nbsp;&NBSP; вход 0-5 В в температуре инфраструктуры или напряжении преобразования термопары для достижения температуры отображения и мощности управления (до 1000 ° C)

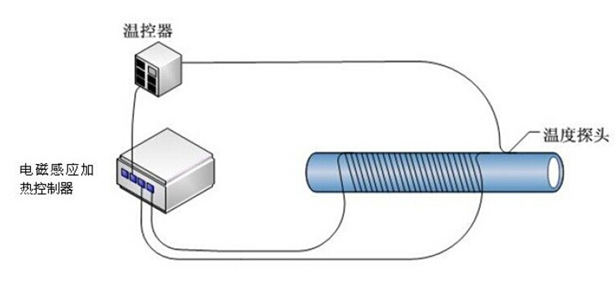

3. Инструкции по установке&nbsp;

4. Быстрая метод установки продукта




Мощность и катушки готовы: после короткого подключения клеммы мягкого запуска, запустите работу. После работы по умолчанию используйте входной ввод дисплея. Рекомендуется проверить ток ввода с помощью плоскогубцев, чтобы проверить, находится ли входной ток в Оцененный диапазон тока.Нажмите кнопку [Quick] один раз, чтобы ввести частоту дисплея дисплея. Когда он нормальный, отображается 10-20 кГц, что выше 22 кГц, что указывает на то, что катушка меньше, а катушка должна быть увеличена, которая ниже 15 кГц.Нажмите кнопку [Quick] снова. В настоящее время отображается разность фаз. При нормальном отображении 00-04. Когда она выше 04, это означает, что катушка меньше, или термоизоляционный слой может быть толще , или интервал катушки может быть относительно большим, и вам нужно приспособиться.Когда температура при нагревании до нормального производства нагрузки, три параметра должны соответствовать стандарту, и машина может работать идеально: 1. Введите рабочий ток: (85-100%от рейтингового диапазона является нормальным); 2 . Частота работы: 10-20 кГц, лучше всего около 15 кГц; 3. Разница в фазе: 00-03.

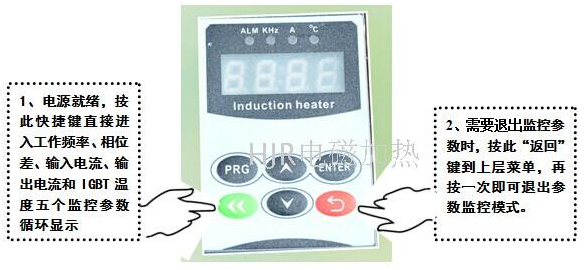

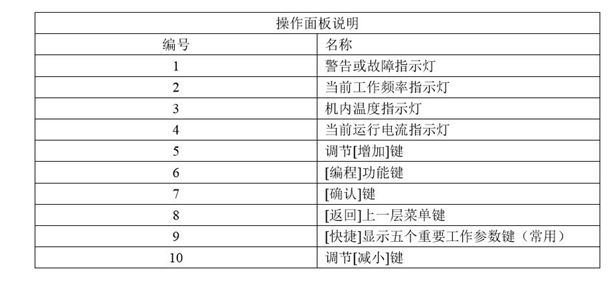

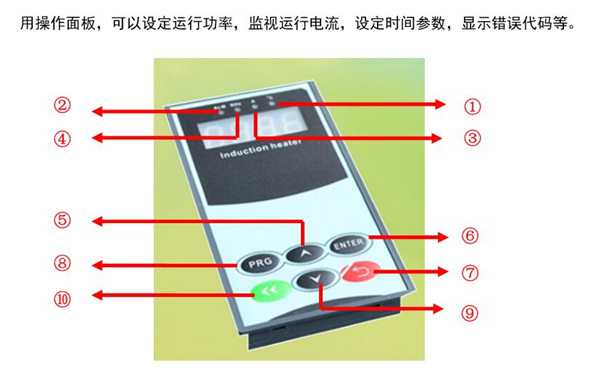

5. Описание панели операции

&nbsp;

6. Функция защиты продукта

Если электромагнитный нагреватель является ненормальным и защищает функцию, после остановки тревоги, экран дисплея автоматически переключается, чтобы отобразить следующие ошибки (ненормальные).Если нет следующих дисплеев или других сложных вопросов, пожалуйста, свяжитесь с магазином продаж или в бизнес -офисе компании.

После защитной функции, пожалуйста, обработайте причину причины, электромагнитный обогреватель выключается, а затем RE -силу, а затем начинает работать.

В -четвертых, функция защиты продукта

Если электромагнитный нагреватель является ненормальным и защищает функцию, после остановки тревоги, экран дисплея автоматически переключается, чтобы отобразить следующие ошибки (ненормальные).Если нет следующих дисплеев или других сложных вопросов, пожалуйста, свяжитесь с магазином продаж или в бизнес -офисе компании.После защитной функции, пожалуйста, обработайте причину причины, электромагнитный обогреватель выключается, а затем RE -силу, а затем начинает работать.

Предупреждение о операции (вы можете продолжать работать, но вы должны быть скорректированы)

код

описывать

Причины и исследования

A-01

Катушка далеко от расстояния нагрузки

Изоляционный хлопок слишком толстый, расстояние между катушкой и катушкой слишком велика, а катушка короткая

A-02

Ограниченная операция

Катушка слишком далеко от нагрузки, а положение нагрузки неверно.

A-03

Высокая частота

Катушка короткая

Определение ошибки

код

описывать

Причины и исследования

E-01

Нет тока

Нет катушек, катушек или чрезмерной емкости катушки, вы можете настроить сокращение F-11 и попробовать

E-02

Подавляющий

Катушка - короткий замыкание, а ток слишком большой

E-03

Открытая дорога датчика температуры IGBT

Датчик IGBT отключен или не вставлен хорошо

E-04

Защита температуры IGBT

Температура радиатора слишком высока, вентилятор не повернут и не заблокирован,

E-05

Обнаружение разрушения датчика температуры нагрузки

Только функция формулировки

E-06

Обнаружение разрушения датчика температуры нагрузки

Только функция формулировки

E-07

Большой ток катушки

Вход или выходной ток - это слишком большая защита

E-08

Высокая частота работы

Индуктивность катушки слишком мала

EnD

Время работы заканчивается

Вам нужно ввести пароль в функцию F-14, чтобы поднять

&nbsp;

7. Преимущество электромагнитного нагревателя компании

1. Благодарность питания принимает широкую конструкцию напряжения, 310 В ～ 440 В мощности, которая особенно подходит для случаев с большими колебаниями напряжения в сетке;
2. Этот продукт использует промышленную технологию с высоким уровнем управления цифровым блокировкой. более точные и более точные, более точные и стабильность, более подходящие для различного производства оборудования;
3. Он имеет идеальные функции защиты, такие как защита с коротким циркусом и открытием, воздушная нагрузка и защита от перегрузки, перегрузка и перегрузки и т. Д., Чтобы гарантировать, что продукт не сжигает плату в течение длительного времени;
4. Использование оригинального импортированного Yingfei Ling 100a&NBSP; IGBT Module Полубрейд -полупрозрачная резонансная структура серии, качество продукта более стабильное, анти -интерференционная способность сильнее, длительная непрерывная работа не сжигает доску, а время запуска продукта быстрее, чем сверстник , контроль температуры более точен; контроль температуры является более точным;
5. Добавьте интерфейс управления напряжением 12 В/24 В, чтобы облегчить использование твердого реле управления с твердым государством;
6. Представьте передовую технологию производства Японии. Перед тем, как фабрика покинет фабрику, строгое функциональное тестирование и высокотемпературное испытания на старение, чтобы обеспечить долгое время работать в промышленной среде 50 ° C в течение 24 часов, а также обслуживание. Жизнь составляет ≥50000 часов.
&nbsp;
8. Применение приложения
1. Резиновая и пластиковая промышленность: машина для формования впрыска, пленочная вентилятор, экструзионная машина, гранулированная машина, выдувающая форма для формования, машина для рисования, пластиковая сушилка, резервуар для удаления резинового масла и другое обработанное оборудование
2. Химическая промышленность: реактор, сульфид, различная обработка воска и т. Д.
3. Продовольственная промышленность: чайный механизм, ректорация, блинная машина, пружинный рулон, машина для кожи бобов, тушеная свиная горшка и т. Д.
4. Нефтяные и другие рафинирующие отрасли: нагревание и ремонт нефтяных трубопроводов, смазочный материал и т. Д.
5. Котел: нагрев -Проводя масляный котел, котел с горячей водой, котел, котел и т. Д.&nbsp;
