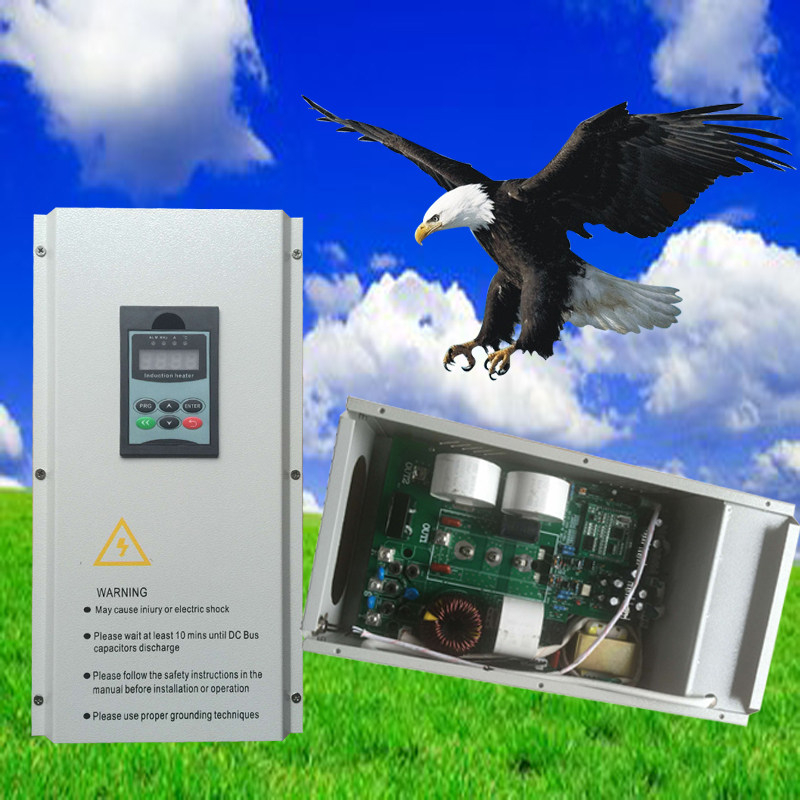

Электромагнитный индукционный разогреватель, контроллер

Цена: 22 186руб.    (¥1060)
Артикул: 533810248874
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:外婆桥母婴店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3206 740руб.
¥2485 241руб.
¥5980124 564руб.
¥6999145 790руб.
  • Информация о товаре
  • Фотографии

1. Параметры продукта

имяПроизводительность параметров
рейтинг власти5 кВт (ток ввода 7,5-8а)
Номинальная частота напряженияAC 380V/50Hz
Диапазон адаптации напряженияAC380V±20%
Адаптироваться к температуре окружающей среды-20 ℃ ~ 50 ℃
Адаптироваться к влажности окружающей среды≤95%
Диапазон регулировки мощности20%-100%корректировки без уровня
Эффективность теплового преобразования≥95%
Эффективная сила≥85%
рабочая частота5KHz-40KHz
Структура основной цепиПолубленная серия резонанс
Система контроляНа основе платформы DSP Digital Control
Режим приложенияОткрыть платформу приложений
мониторПрограммируемый цифровой дисплей
Время начала<1 с
Мгновенное время защиты от перегрузки&le;2uS
Защита от перегрузки питания130%мгновенная защита
Метод мягкого запускаС полной электрической изоляцией мягкого запуска нагрев/режим остановки
Поддержка мощности регулировки PIDИдентификация 0-5 В входное напряжение
Эта машина поддерживает 0-150 ℃ Обнаружение температуры нагрузкиТочность&Plusmn;
Физический размерВысокая 360*Ширина 185*высокая толщина 180&nbsp;
Параметры катушки адаптации (5 кВт/380 В)6 мм2, длина 45-55 м, индуктивность 250-350UH
Параметры катушки адаптации (8 кВт/380 В)10 мм2, длина 45-55 м, индуктивность 250-300UH
Катушка и расстояние нагрузки (толщина теплоизоляционного хлопка)Когда круговая форма составляет 25 мм, когда плоскость составляет 20 мм, когда эллипс составляет 10-15 мм, когда ультра-эллипхена меньше 10 мм.
Примечание. Этот продукт не может быть использован в тех случаях, когда пострадала от личной безопасности или других специальных требований безопасности!ПересечениеПересечение

&nbsp;

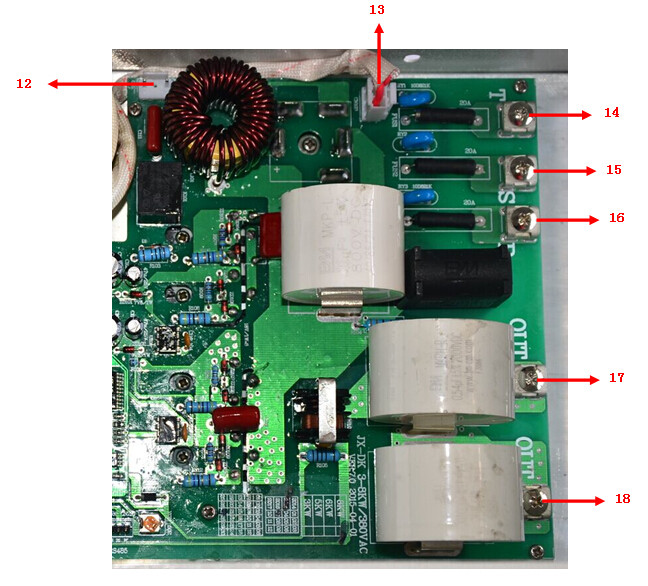

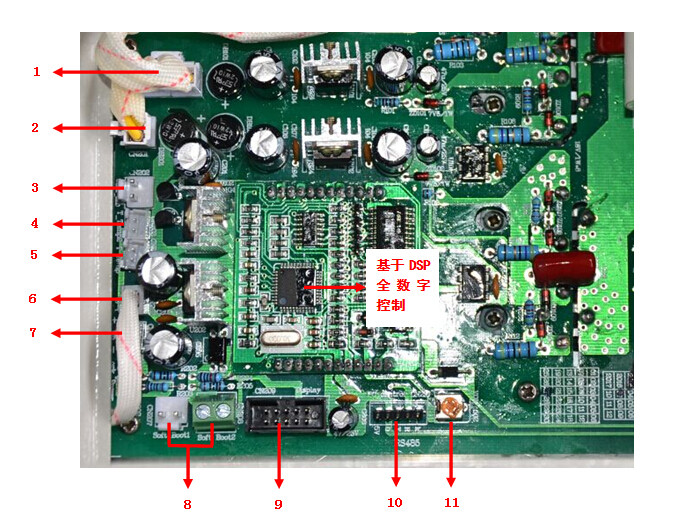

Основная структура материнской платы


серийный номер		Проводка и использование
1пара24Vвходная мощность
2один16Vвходная мощность
3Внешний24VИндикаторы работы, часто работайте, когда не работают, сияйте
4Интерфейс обнаружения температуры внешней нагрузки1,Точность&plusmn;1℃(Примечание. Если вам нужно измерить150Температура выше ℃, требуется другой контроллер температуры)
5Интерфейс обнаружения температуры внешней нагрузки2,Точность&plusmn;1° C (Примечание. Если вам нужно измерить150Температура выше ℃, требуется другой контроллер температуры)
6IGBTИнтерфейс обнаружения температуры
7PIDвходить(0-5V) Или внешний вход потенциометра
8Интерфейс Soft Start (два одинаковы, подключитесь вместе)
9Внешний дисплей операции программирования
10RS485Интерфейс может достичь дистанционного управления
11Текущее регулирование(Примечание: не могу настроить)
12380VНаправление интерфейса вентилятора
13380VВвод трансформатора питания
14Линия электропередачи&nbsp;380V
15Линия электропередачи380V
16Линия электропередачи380V
17Катушка
18Катушка

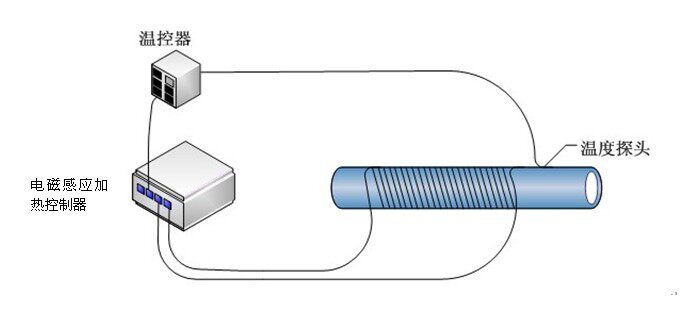

Диаграмма рисования установки продукта включена

Метод быстрого установки продукта

&nbsp;&NBSP; Входной ток находится в номинальном диапазоне тока.Нажмите кнопку [Quick] один раз, чтобы ввести частоту дисплея дисплея. ниже 15 кГц.Нажмите кнопку [Quick] снова. Будьте толще, или интервал катушки может быть относительно большим, и ее необходимо отрегулировать.При температуре при нагревании до нормального производства нагрузки три параметра должны соответствовать стандарту, а машина может работать идеально: 1. Введите рабочий ток: (85-100%от рейтингового диапазона-это нормально); ..

Функция защиты продукта
Если электромагнитный нагреватель является ненормальным и защищает функцию, после остановки тревоги, экран дисплея автоматически переключается, чтобы отобразить следующие ошибки (ненормальные).Если нет следующих дисплеев или других сложных вопросов, пожалуйста, свяжитесь с магазином продаж или в бизнес -офисе компании.
После защитной функции, пожалуйста, обработайте причину причины, электромагнитный обогреватель выключается, а затем RE -силу, а затем начинает работать.
&nbsp;
Ошибка (тревога) Определение:
Предупреждение о операции (вы можете продолжать работать, но вы должны быть скорректированы)
кодописыватьПричины и исследования
A-01Катушка далеко от расстояния нагрузкиИзоляционный хлопок слишком толстый, расстояние между катушкой и катушкой слишком велика, а катушка короткая
A-02Ограниченная операцияКатушка слишком далеко от нагрузки, а положение нагрузки неверно.
A-03Высокая частотаКатушка короткая

&nbsp;

Определение ошибки
кодописыватьПричины и исследования
E-01Нет токаНет катушек, катушек или чрезмерной емкости катушки, вы можете настроить сокращение F-11 и попробовать
E-02ПодавляющийКатушка - короткий замыкание, а ток слишком большой
E-03Открытая дорога датчика температуры IGBTДатчик IGBT отключен или не вставлен хорошо
E-04Защита температуры IGBTТемпература радиатора слишком высока, вентилятор не повернут и не заблокирован,
E-05Обнаружение разрушения датчика температуры нагрузкиТолько функция формулировки
E-06Обнаружение разрушения датчика температуры нагрузкиТолько функция формулировки
E-07Большой ток катушкиВход или выходной ток - это слишком большая защита
E-08Высокая частота работыИндуктивность катушки слишком мала
EnDВремя работы заканчиваетсяВам нужно ввести пароль в функцию F-14, чтобы поднять
