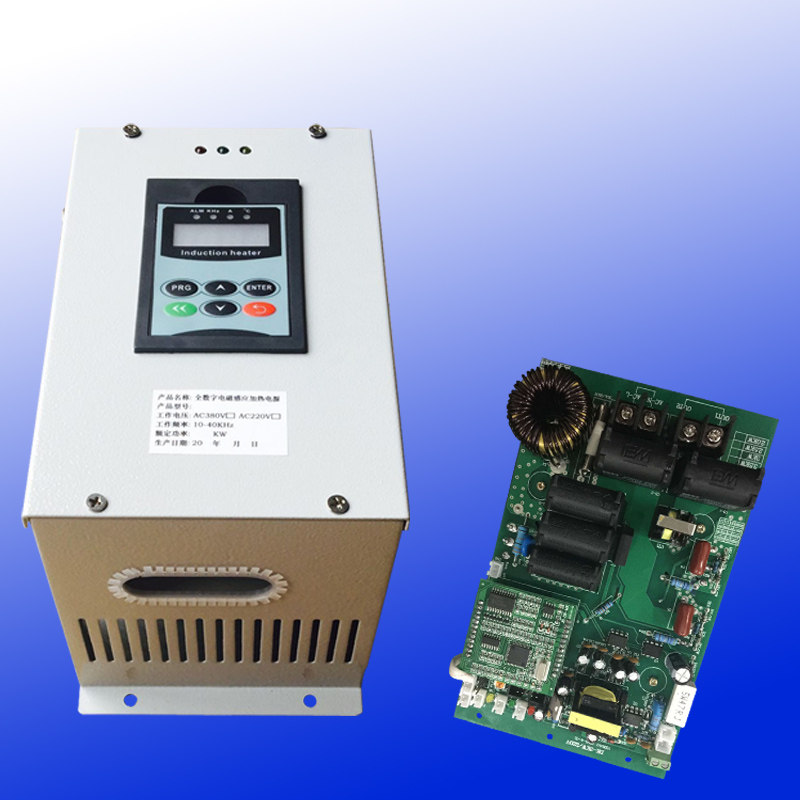

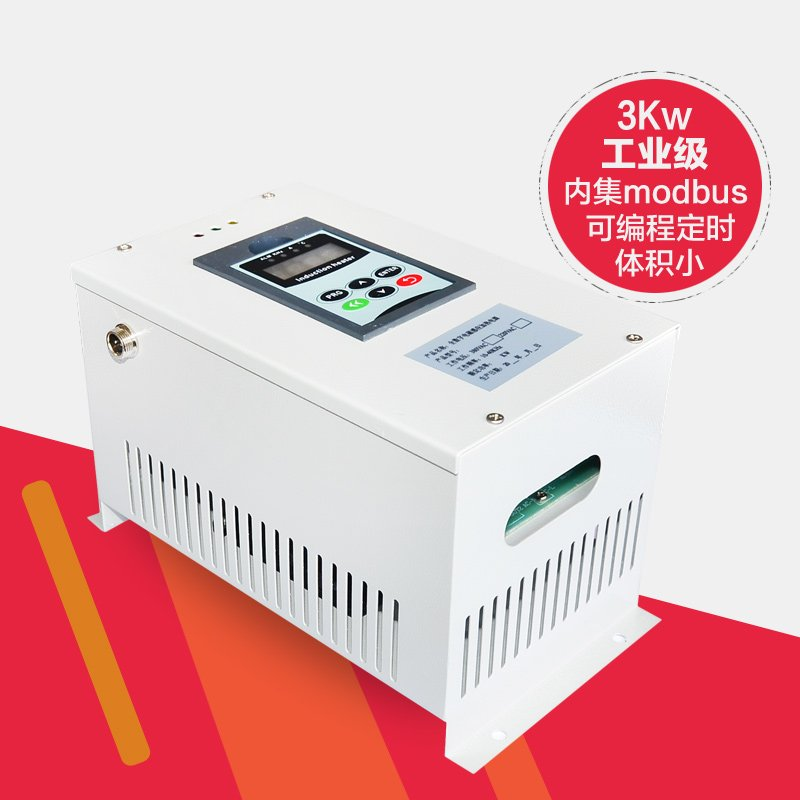

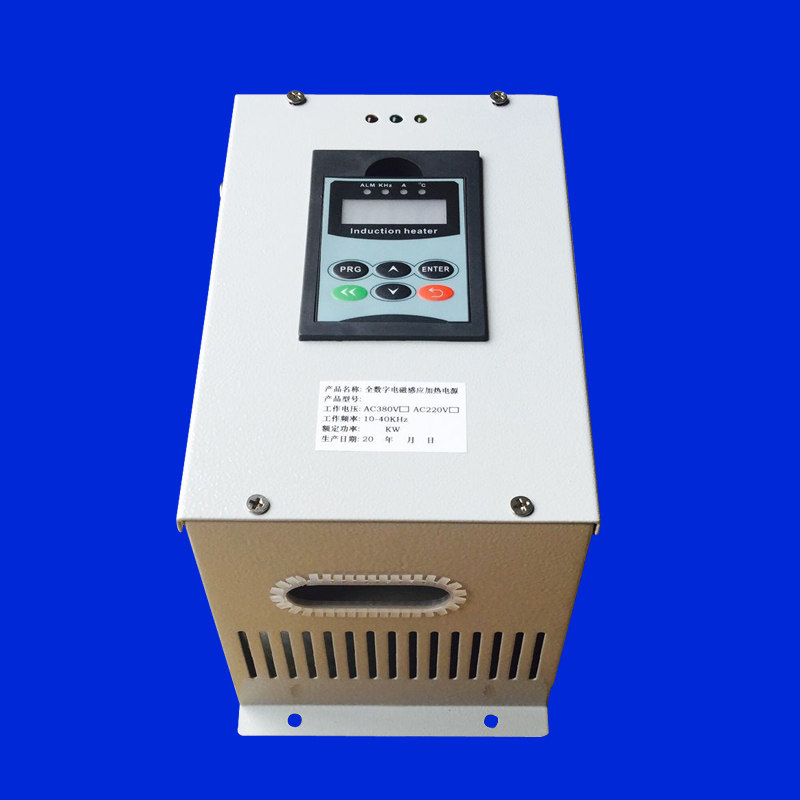

Электромагнитный индукционный разогреватель, контроллер
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Материнская плата 3 кВт
- Ручка регулировки мощности нагревателя 3 кВт
- Нагреватели 3 кВт
| Цвет: | Нагреватели 3 кВт, Ручка регулировки мощности нагревателя 3 кВт, Материнская плата 3 кВт |
1. Параметры продукта
| имя | Производительность параметров |
| рейтинг власти | 3KW |
| Номинальная частота напряжения | AC 220V/50Hz |
| Диапазон адаптации напряжения | 100 В ~ 260 В, 210-260 В при постоянной мощности |
| Адаптироваться к температуре окружающей среды | -20 ℃ ~ 50 ℃ |
| Адаптироваться к влажности окружающей среды | ≤95% |
| Диапазон регулировки мощности | 20%-ная бессильная корректировка (то есть корректировка между 0,6-3 кВт) |
| Эффективность теплового преобразования | ≥95% |
| Эффективная сила | ≥85% |
| рабочая частота | 10-40KHz |
| Структура основной цепи | Полубленная серия резонанс |
| Система контроля | Автоматическое управление отслеживанием на основе микроконтроллера AVR |
| Режим приложения | Открыть платформу приложений |
| монитор | Программируемый цифровой дисплей |
| Время начала | <1 с |
| Мгновенное время защиты от перегрузки | ≤ 2US; |
| Защита от перегрузки питания | 130%мгновенная защита |
| Метод мягкого запуска |
|
| Поддержка мощности регулировки PID | Идентификация 0-5 В входное напряжение |
| Поддержка 0-150 ℃ Обнаружение температуры нагрузки | Точность&Plusmn; 1 ℃ |
| Физический размер | 193*Ширина 120*Высота 100 (включая вентиляторы); |
| Адаптация параметров катушки | 4 мм2, длина 18-22 м, индуктивность 90-110UH |
| Катушка и расстояние нагрузки (толщина теплоизоляционного хлопка) | Когда круговая форма составляет 20-25 мм, когда плоскость составляет 15-20 мм, когда эллипс составляет 10-15 мм и в пределах 10 мм, когда ультра-эллипхена. |
| Примечание. Этот продукт не может быть использован в тех случаях, когда пострадала от личной безопасности или других специальных требований безопасности!ПересечениеПересечение | |

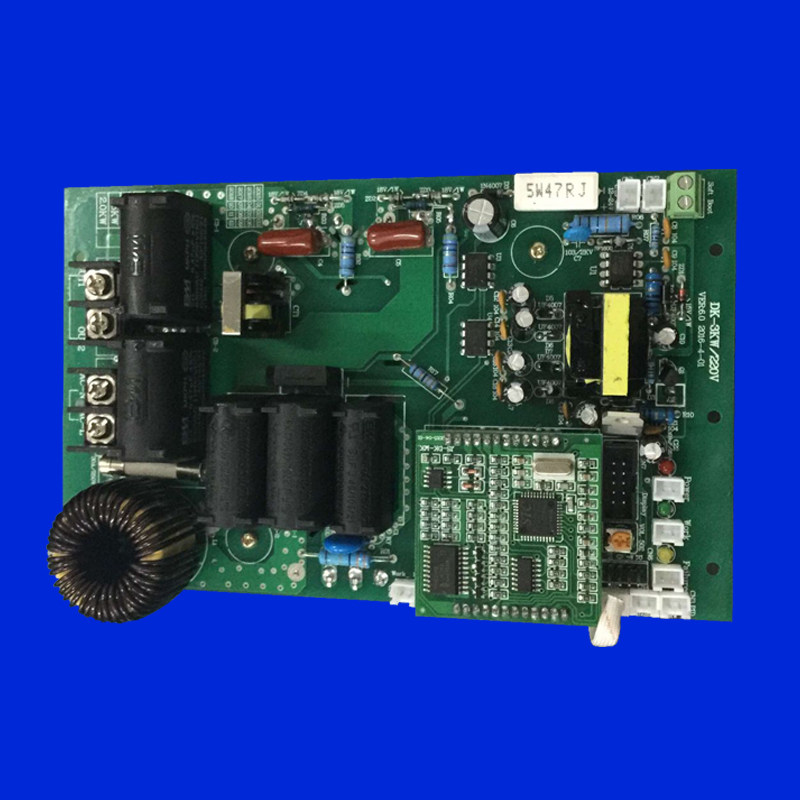

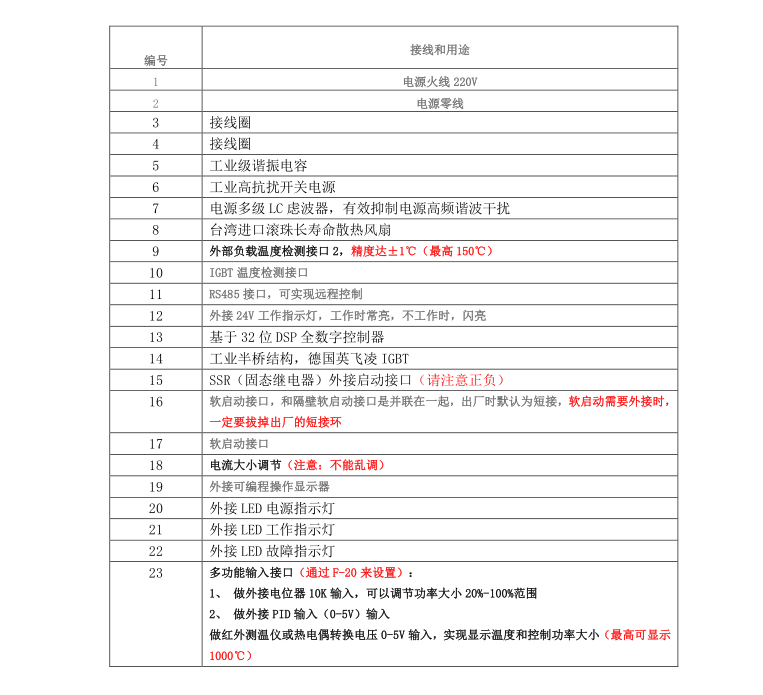

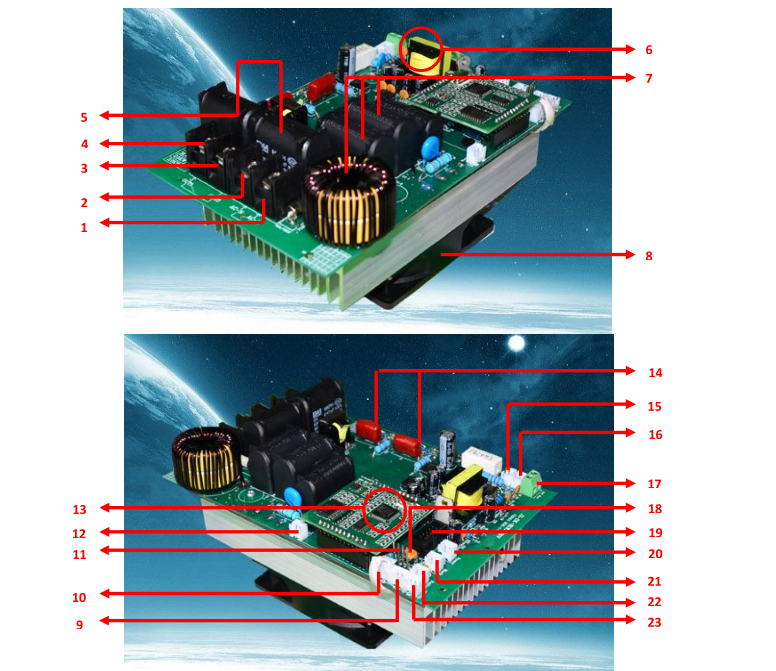

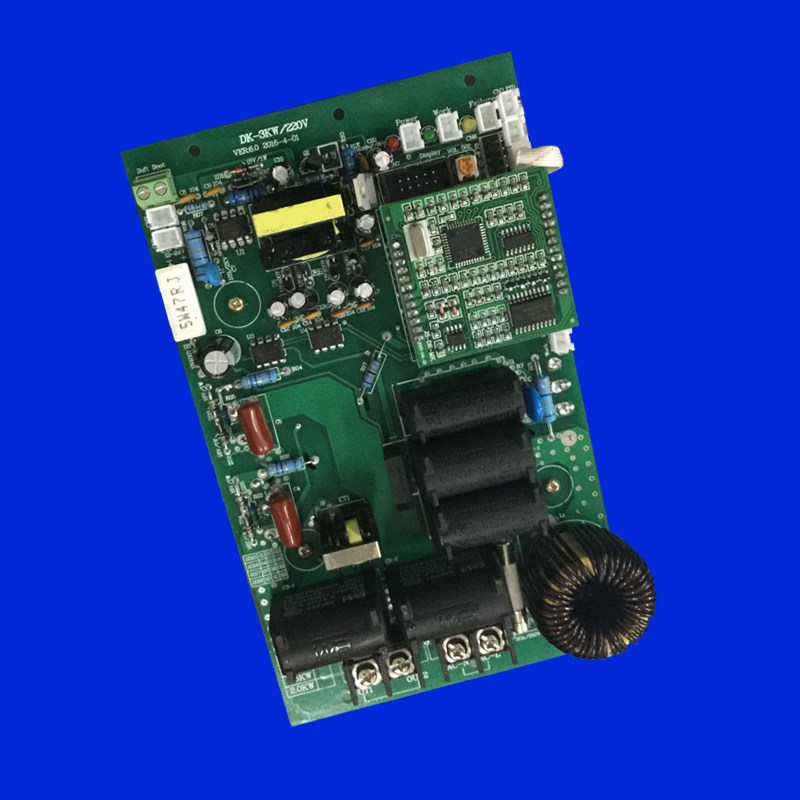

2. Структура материнской платы продукта и описание компонентов

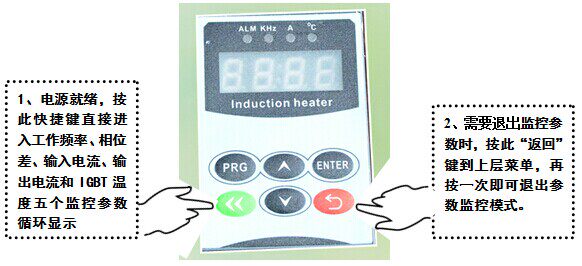

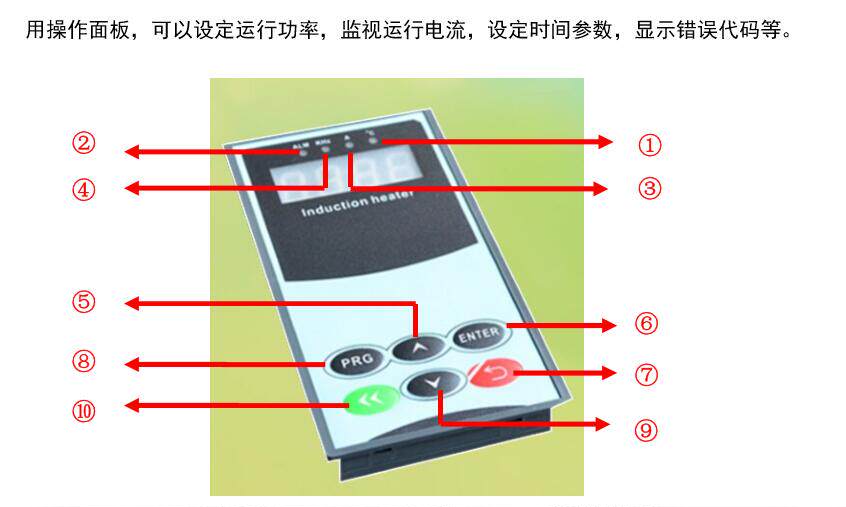

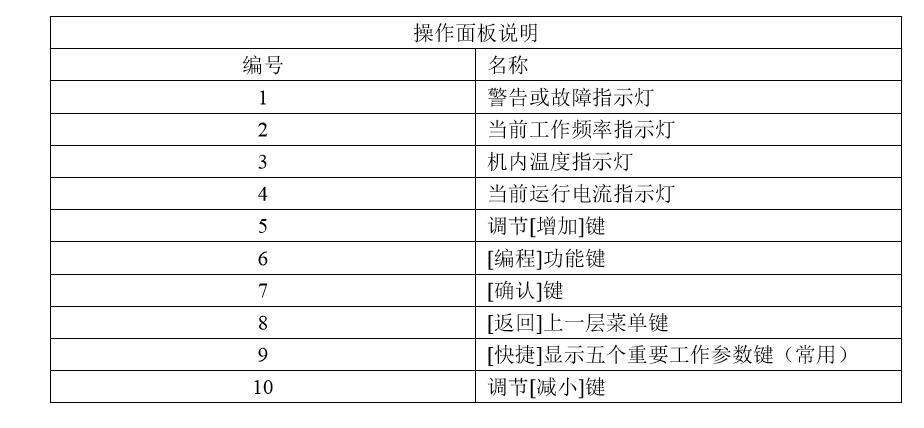

3. Описание панели операции

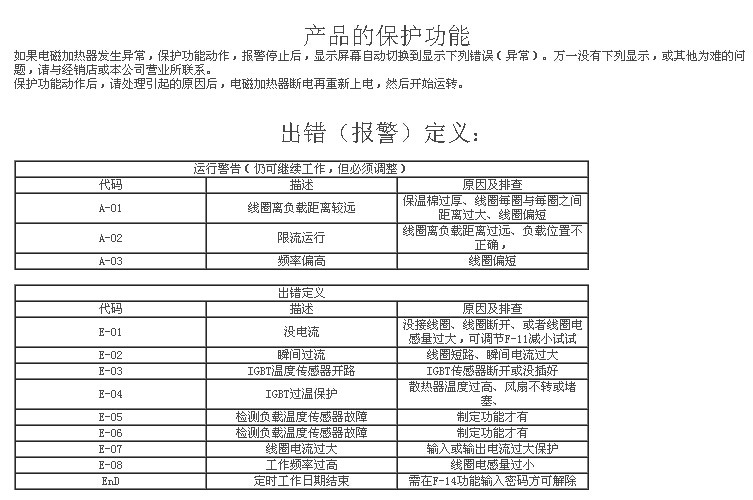

В -четвертых, определение тревоги продукта
5. Метод быстрого установки продукта
Мощность и катушки готовы: после короткого подключения клеммы мягкого запуска, запустите работу. После работы по умолчанию используйте входной ввод дисплея. Рекомендуется проверить ток ввода с помощью плоскогубцев, чтобы проверить, находится ли входной ток в Оцененный диапазон тока.Нажмите кнопку [быстро] один раз, введите частоту отображения дисплея. При нормальном отображении 10-20 кГц, которая выше 22 кГц, что указывает на то, что катушка имеет меньше, и вам необходимо увеличить катушку&Катушки NBSP; больше вокруг, а катушки должны быть уменьшены.Нажмите кнопку [Quick] снова. В настоящее время отображается разность фаз. При нормальном отображении 00-04. Когда она выше 04, это означает, что катушка меньше, или термоизоляционный слой может быть толще , или интервал катушки может быть относительно большим, и вам нужно приспособиться.Когда температура при нагревании до нормального производства нагрузки, три параметра должны соответствовать стандарту, и машина может работать идеально: 1. Введите рабочий ток: (85-100%от рейтингового диапазона является нормальным); 2 . Частота работы: 10-20 кГц, лучше всего около 15 кГц; 3. Разница фазы: между 00-05.
