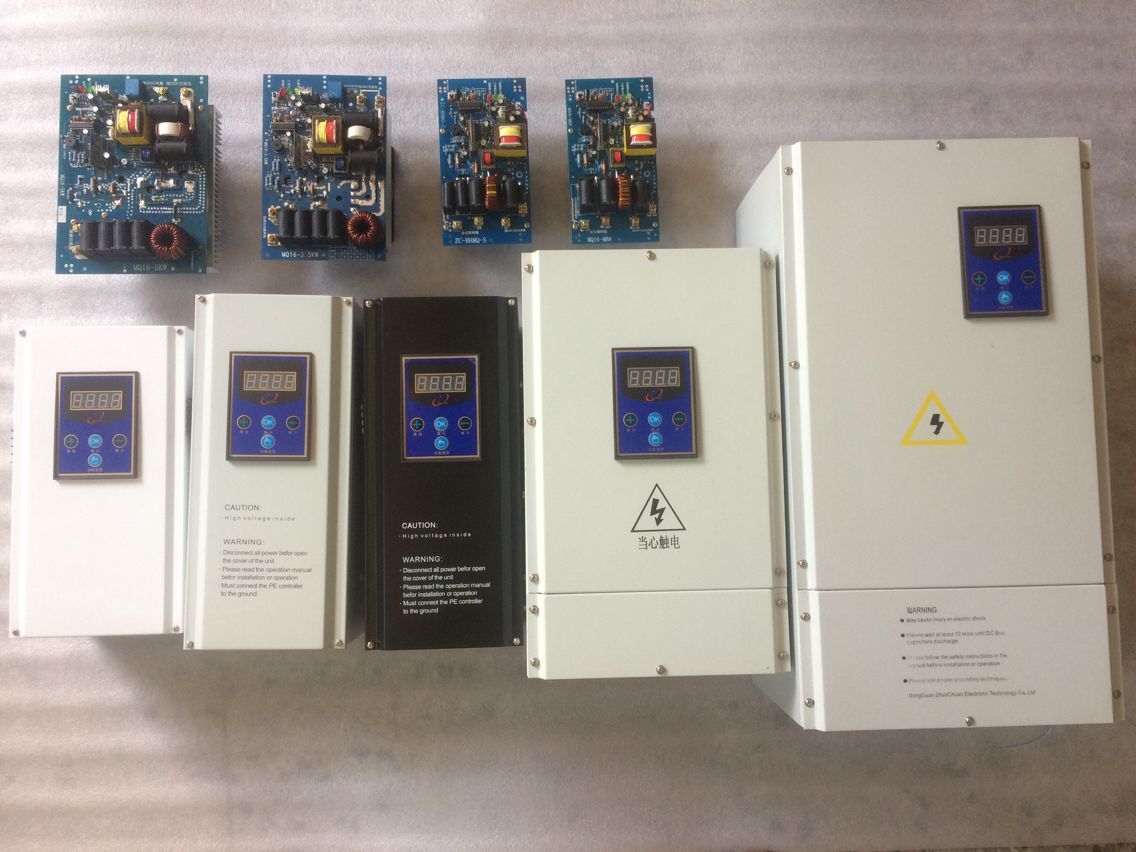

Электромагнитный разогреватель, индукционный контроллер
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
25KWЭлектромагнитный нагреватель датчикаинструкции

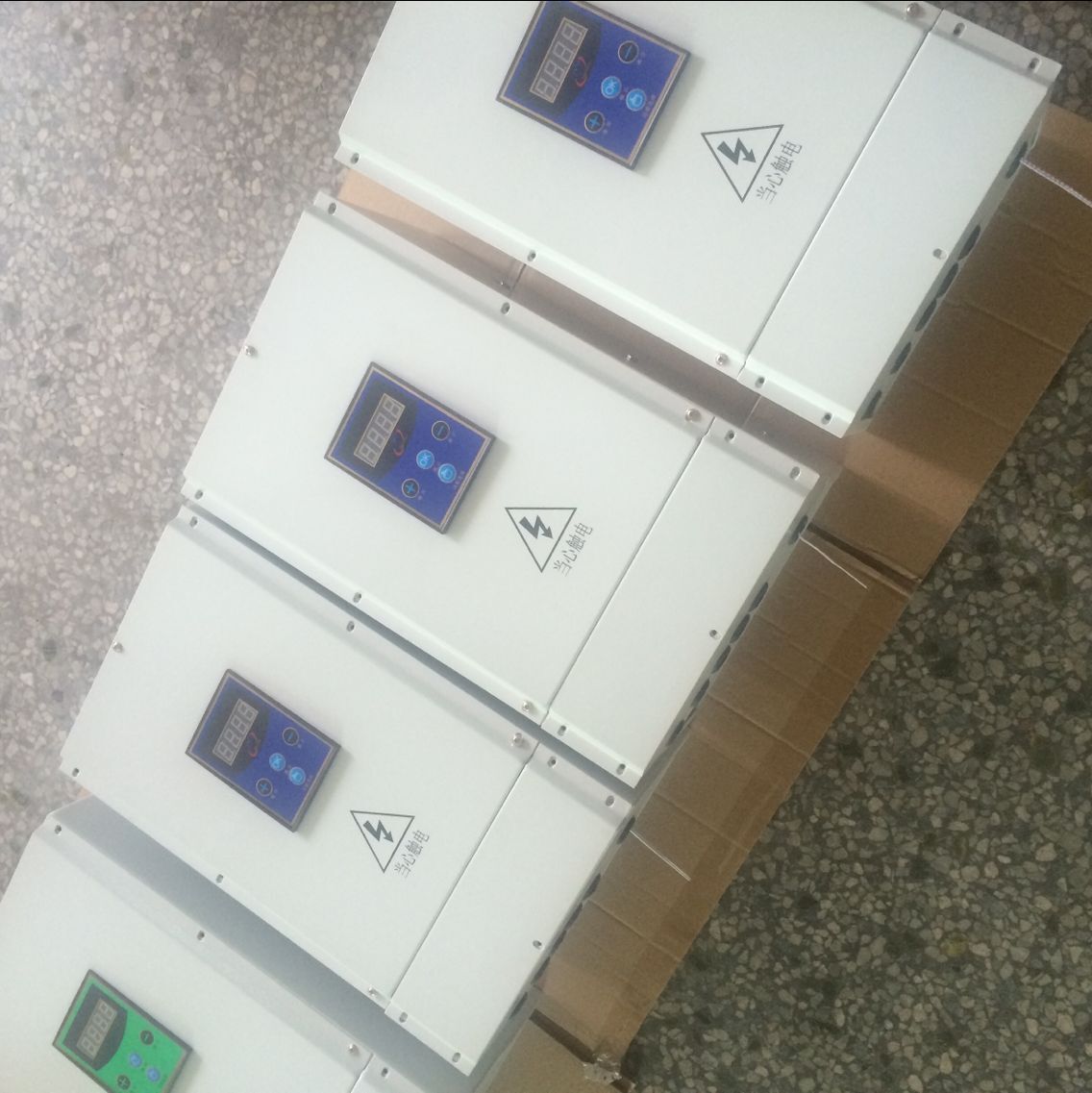

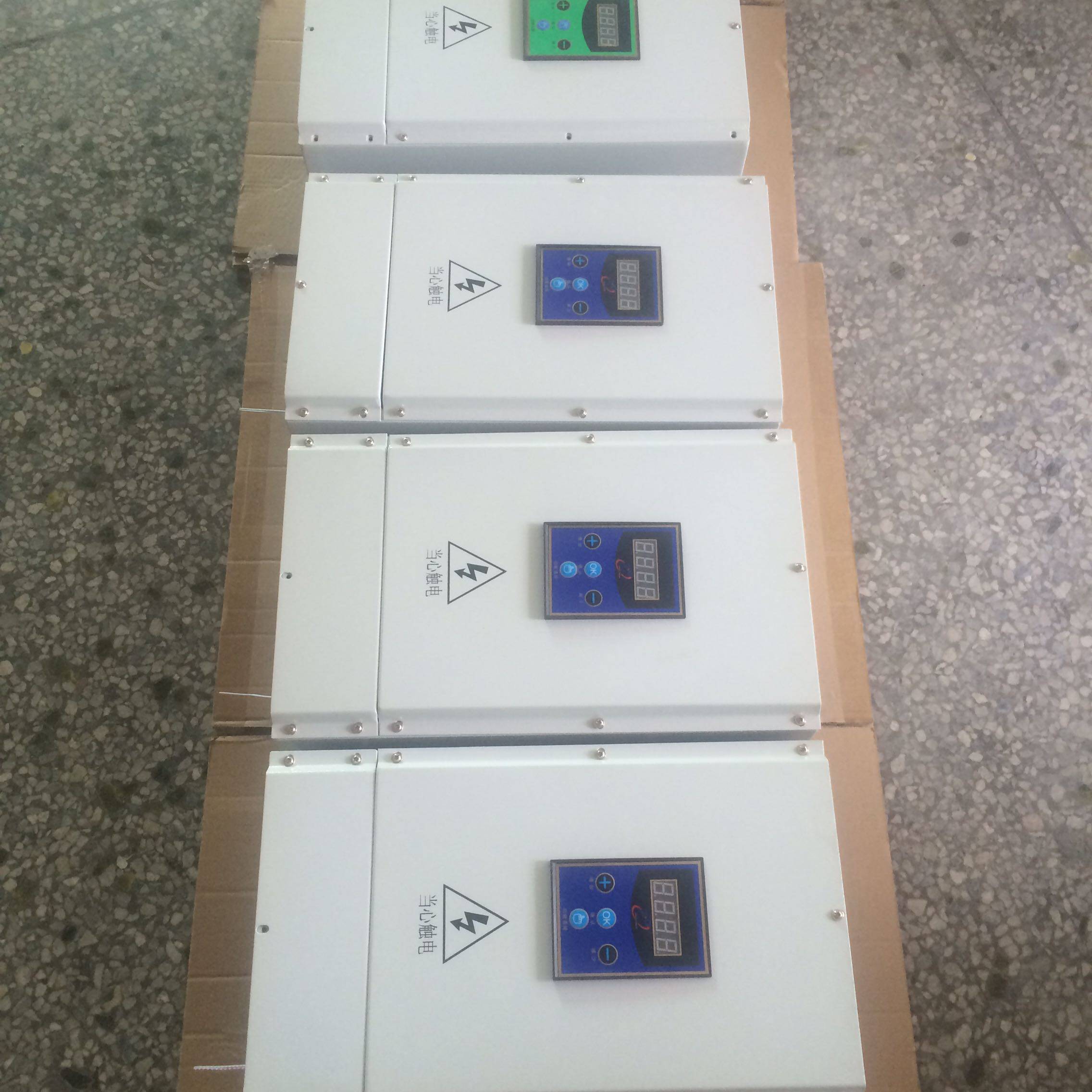

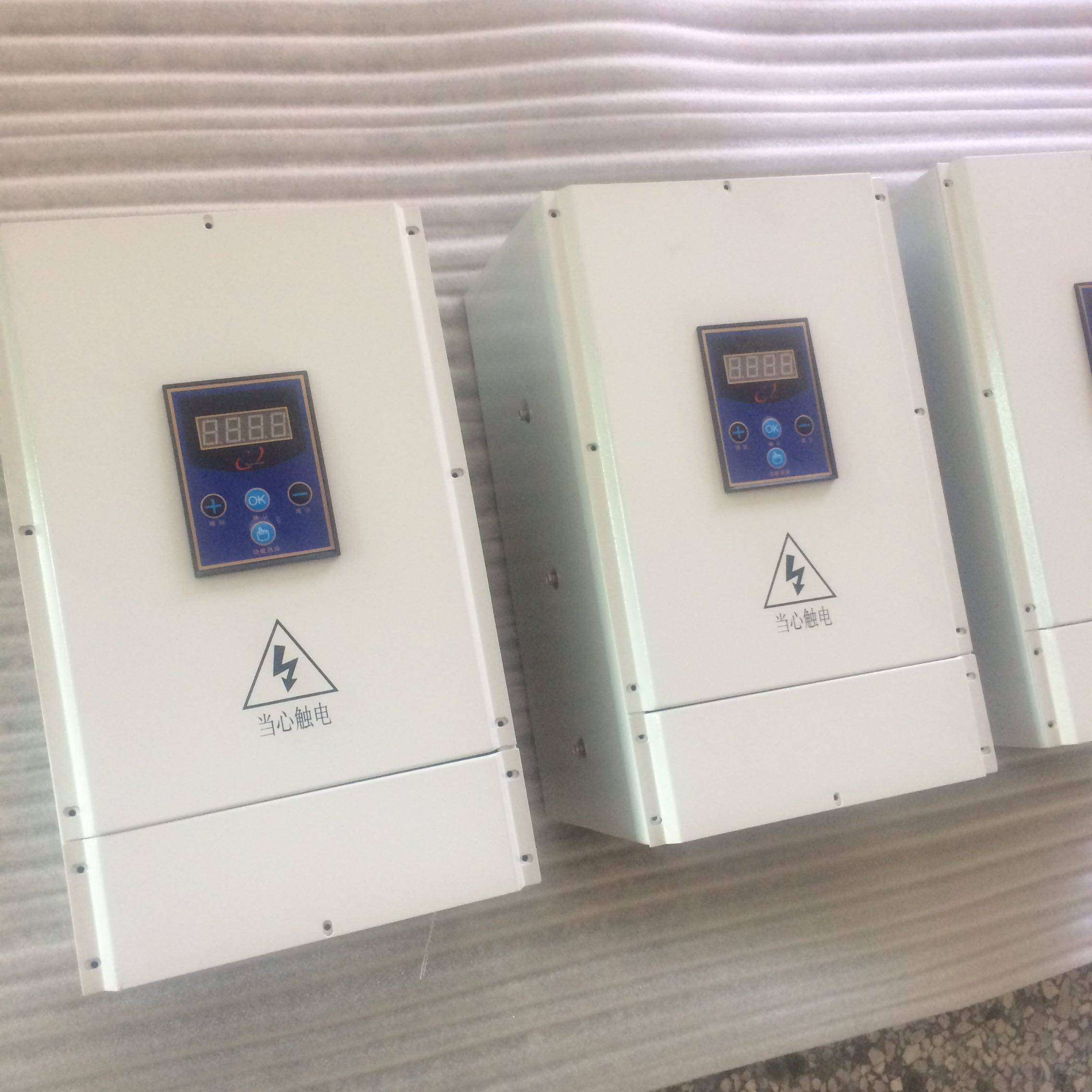

1. Панель управления
Во -вторых, работа панели индукционного нагревателя и описание сбоя
1Восемь методов регулировки передачи:
На панели есть четыре клавиша, которые“-”,“подтверждать”,“+”,“Функциональная клавиша”.
1,“Функциональная клавиша”:Соответственно“частота”,“Механизм”,“Напряжение”,“температура”,“Резонансное состояние”Подождите шесть инструкций.
“частота”Показаны инициалы“F”Это означает текущую частоту работы.
“Механизм”Есть восемь передач, № 1“8”Самая высокая мощность файла, первая“1”Самая низкая мощность.Тон передачи Раздел“+”, “-”Ключ завершен.Примечание: мебель может быть выполнена только при запуске системы. Когда требуется регулировка передачи, вы должны нажать“подтверждать”Ключевая сторона эффективна.
“Напряжение”Показаны инициалы“U”, Укажите размер входного напряжения.
“температура”Показаны инициалы“C”, Укажите температуру модуля IGBT.
“Резонансное состояние”Есть два типа дисплея:“PASS”Это означает, что система нашла резонансную точку или в состоянии резонанса, что является нормальным;“-E8-”Это государство предупреждения, что означает, что в настоящее время резонансная точка не была обнаружена.“PASS”состояние.
2,“+”Ключ: отображается только в“Механизм”Когда государство находится в состоянии, нажмите эту клавишу, чтобы быть эффективным, а ток - самый высокий уровень“8”Во время файла нажмите эту клавишу для работы.Когда вы нажимаете требуемую передачу, вы должны нажать снова“подтверждать”Ключ, эта передача эффективна.
3,“-”Ключ: отображается только в“Механизм”Когда вы находитесь в состоянии, нажмите эту клавишу, чтобы быть эффективным, а ток - самый низкий“1”Во время файла нажмите эту клавишу для работы.Когда вы нажимаете требуемую передачу, вы должны нажать снова“подтверждать”Ключ, эта передача эффективна.
4,“подтверждать”Клавиша: только нажмите“+”,“-”После клавиши нажмите эту клавишу, чтобы быть эффективным.
2. Код сбоя цифровой трубки:
“-E2-”: Перезапись защиты (выше 450 В);
“-E3-”: Оправить защиту давления (ниже 310 В);
“-E4-”: Защита перегрева (IGBT выше 75°C, подождите, пока температура IGBT упадет до 60 ° C, система автоматически перезапускается);
“-E5-”: Защита от сверх низкой температуры (температура окружающей среды ниже -10°В);
“-E6-”: IGBT, насыщенные или другую защиту от сбоя аппаратного обеспечения.
“-E7-”: Аппаратная защита над током;
“-E8-”: Нагрузка не соответствует защите, то есть количество индуктивности нагрузки слишком мала;
“-E9-”: Нет защиты отказа нагрузки.
Код отображения панели E0XX Пожалуйста, свяжитесь с нами как можно скорее: 15118484802 13612757871 0769-89861417
три,Установка примечания
1.Установка периферийных устройств
1,Большой ток входного и выходного соединения кабелей следует фиксировать и плотно, чтобы обеспечить хороший контакт и предотвратить соединительное нагрев волос.
2,Шасси должно иметь хорошее заземление, чтобы предотвратить статические и молниеносные удары;
3,Подключите внешний интерфейс управления. Обратите внимание на полярность. Не ездите с линией большого тока, чтобы избежать вмешательства;
2.Основные параметры работы
Рабочий диапазон напряжения:320VAC–420VAC
Диапазон частот:4KHz ~ 40 KHz(Нормальная полная работа работа13KHzк22KHz)
Индуктор схемы ОК:
Индуктивность катушки можно намотать, ориентируясь на параметры, указанные в таблице ниже.Если индуктивность слишком велика или диаметр неподходящий, нагреватель не будет работать должным образом.В зависимости от цели параметры будут немного отличаться. Кроме того, когда несколько машин работают вместе, катушки разных машин разделяются.20CMвыше, чтобы не мешать друг другу.
мощность (KW) | рабочая частота(KHZ) | Обмотка(MM2) | Длина раны(M) | Индуктивность катушки(UH) | Рабочий ток(A) | Размеры(cm) |
25 | 16 | 16-20 | 30 | 130-150 | 35 | 40*33*18 |
3.Обмотка катушки
Способ намотки катушки немного отличается в зависимости от использования и мощности. В большинстве случаев способ намотки такой, как показано на рисунке ниже: Перед намоткой оберните25mmПлотный теплоизоляционный хлопок, обмотайте каждую секцию, оставив10приезжать20CMЗатем интервал наматывается на следующую секцию, и в области интервала можно зафиксировать температурный датчик термостата.
4. Электромагнитная индукцияОтладка обогревателя
Возьмите периферическую линию, прежде чем питание не будет выключено, чтобы проверить, существуют ли короткие цирки, отключение и разглашающие линии головки. После включения питания интерфейс контроллера с коротким циклом (термостат может быть заменен обычным переключатели), и движение начинает работать.
Нагреватель датчика, по умолчанию8Начните работу после полного запуска, нажмите на дисплейную плату“Функциональная клавиша”, Выберите частоту, если частотаниже, чем10, необходимо уменьшить количество витков катушки; есливыше, чем22, нужно увеличить количество витков катушки, чтобы на высшей передаче,Частота находится в16Левая и правая лучшиеСущностьВ некоторых приложениях электрическое измерение будет значительно изменяться по мере изменения температуры. В этом случае это необходимо.
Dongguan Zhuuochuan Electromagnetic Technology Technology: интеллектуальное производство Китай высококачественное электромагнитное отопление
ЧетыреДругие меры предосторожности
1.Условия использования и обслуживание
Нормальный диапазон рабочих температур:-20℃---50℃;

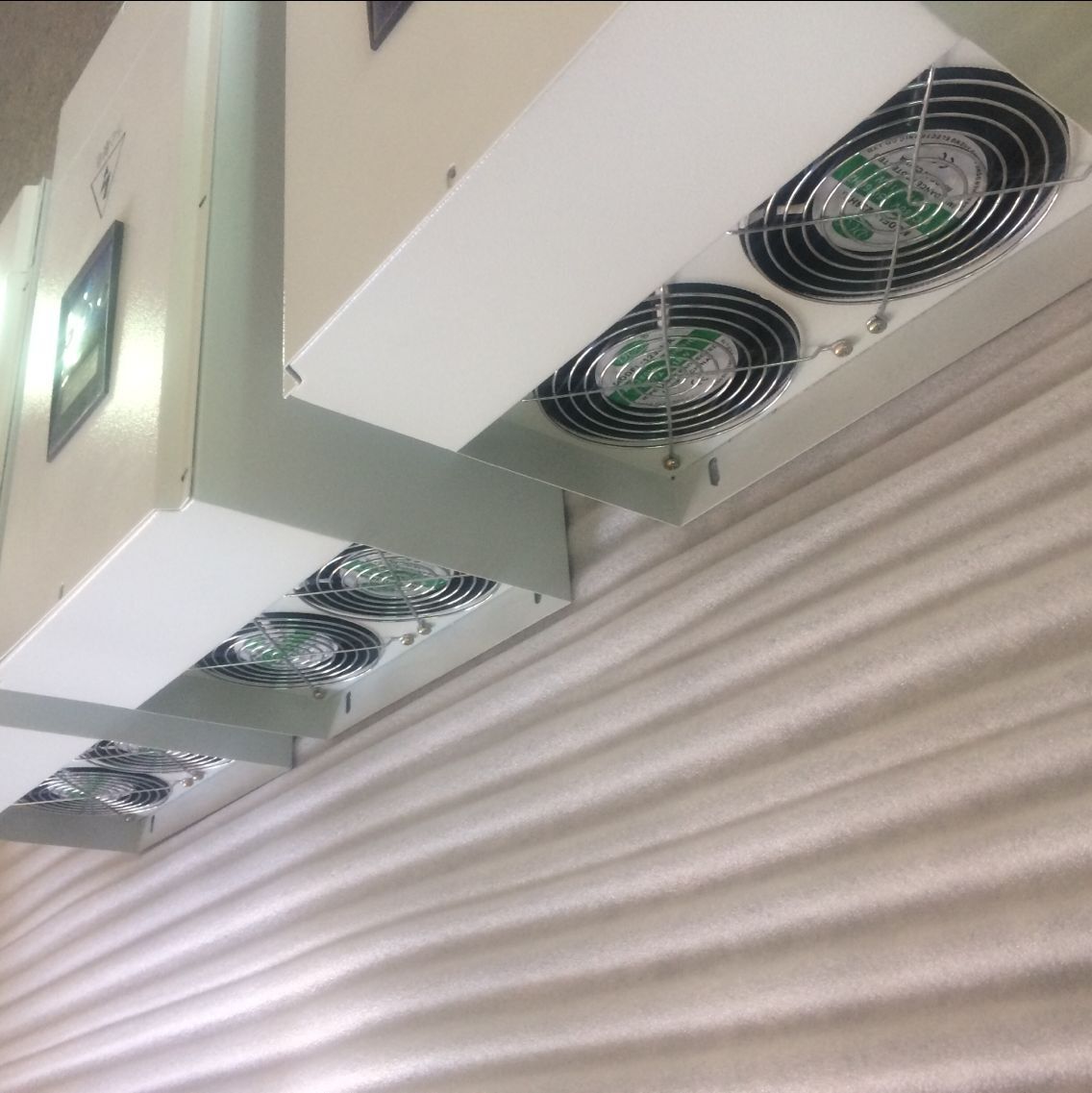

Нагреватель имеет высокое напряжение и ток, поэтому отвод тепла при движении очень важен. Пожалуйста, старайтесь не использовать его во влажной и пыльной среде;
Кроме того, электромагнитное нагревательное оборудование требует регулярного обслуживания: очистки от пыли, усиления крепежных винтов, замены устаревших линий.
