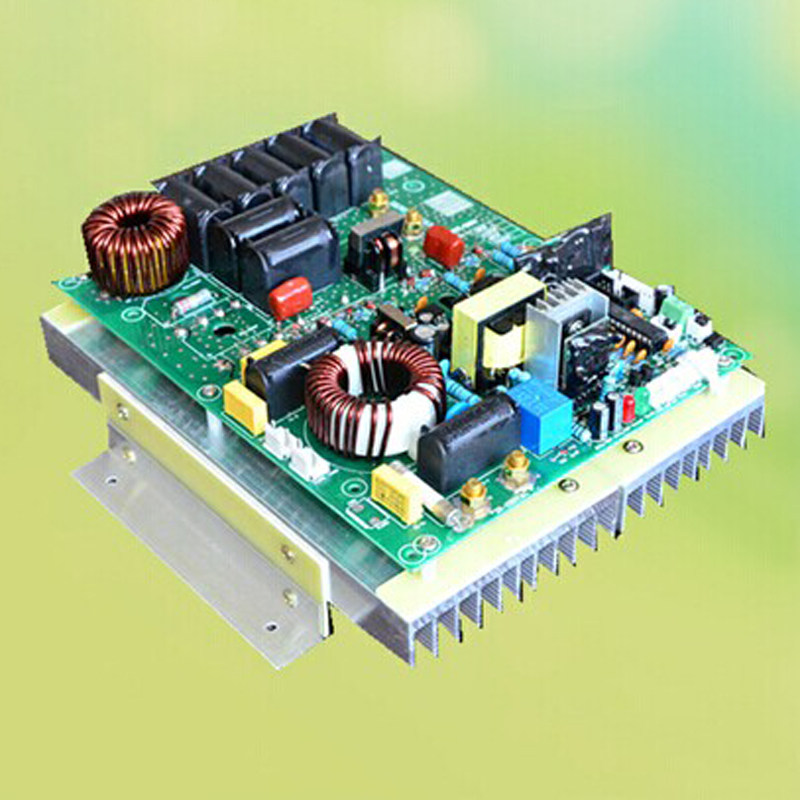

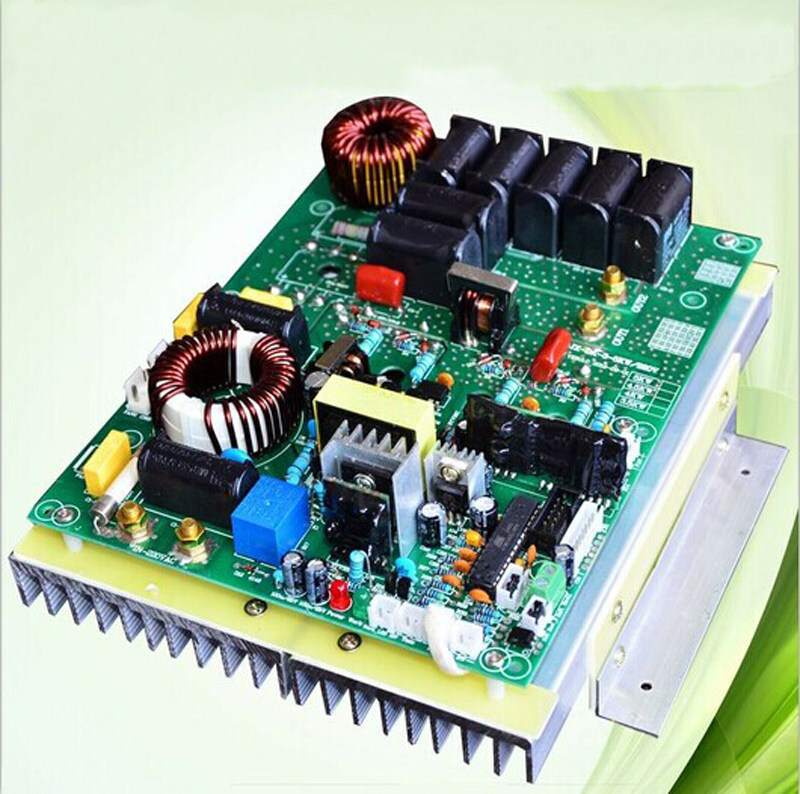

5 кВт электромагнитная плата управления нагрева
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Основные параметры производительности продукта
| имя | Производительность параметров |
| рейтинг власти | 5KW/220 |
| Номинальная частота напряжения | AC 220V/50Hz |
| Диапазон адаптации напряжения | 100 В ~ 260 В, 210-260 В при постоянной мощности |
| Адаптироваться к температуре окружающей среды | -20 ℃ ~ 50 ℃ |
| Адаптироваться к влажности окружающей среды | ≤95% |
| Диапазон регулировки мощности | 20%-100%корректировки без уровня |
| Эффективность теплового преобразования | ≥95% |
| Эффективная сила | ≥85% |
| рабочая частота | 5-40KHz |
| Структура основной цепи | Полубленная серия резонанс |
| Система контроля | Автоматическое управление отслеживанием на основе микроконтроллера AVR |
| Режим приложения | Открыть платформу приложений |
| монитор | Программируемый цифровой дисплей |
| Время начала | <1 с |
| Мгновенное время защиты от перегрузки | ≤2uS |
| Защита от перегрузки питания | 130%мгновенная защита |
| Метод мягкого запуска | С полной электрической изоляцией мягкого запуска нагрев/режим остановки |
| Поддержка мощности регулировки PID | Идентификация 0-5 В входное напряжение |
| Поддержка 0-150 ℃ Обнаружение температуры нагрузки | Точность&Plusmn; 1 ℃ |
| Физический размер | 220*Ширина 220*Высота 110 (без вентилятора) |
| Адаптированные параметры катушки (3,5 кВт/220 В) | 6 мм2, длина 15-17 м, индуктивность 80-100UH |
| Адаптированные параметры катушки (5 кВт/220 В) | 10 мм2, длина 12-15 м, индуктивное количество 60-80UH |
| Катушка и расстояние нагрузки (толщина теплоизоляционного хлопка) | Когда круговая форма составляет 25 мм, когда плоскость составляет 20 мм, когда эллипс составляет 10-15 мм, когда ультра-эллипхена меньше 10 мм. |
| Примечание. Этот продукт не может быть использован в тех случаях, когда пострадала от личной безопасности или других специальных требований безопасности!ПересечениеПересечение | |

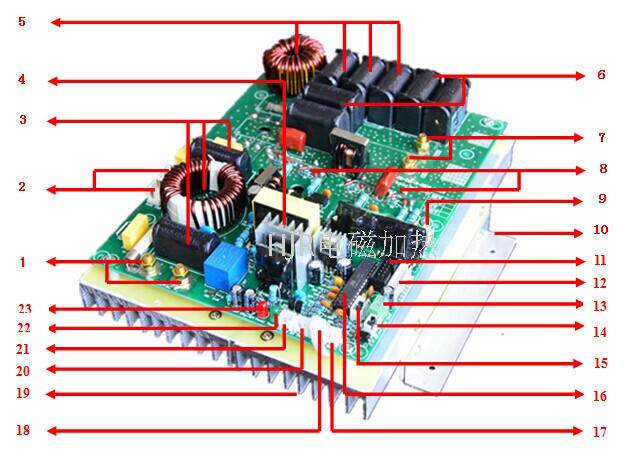

Название компонента продукта и проводка
| серийный номер | Проводка и использование |
| 1 | Подключите 220V |
| 2 | Подключите вентилятор связи 220V и предоставьте два интерфейса |
| 3 | Волновая цепь общей модели, эффективно подавляет гармонические помехи |
| 4 | Стабильный промышленный переключатель питания |
| 5 | Структура волны питания CLC, дальнейшее подавление мощности гармонических помех, повышение антиинтерференции |
| 6 | Резонансная емкость, четыре, два на мосту, два и два вниз по мосту и два |
| 7 | Добавить катушку датчика отопления |
| 8 | Четыре 60a с большой точкой Fairy IGBT образовали основную конструкцию с полублыком |
| 9 | Поддержка внешнего 24 В/0,3A DC вентилятор |
| 10 | Установите фиксированную ногу |
| 11 | Программируемый цифровой дисплей |
| 12 | Простой дисплей |
| 13 | Интерфейс Soft Start (получение выходного конца контроллера температуры) |
| 14 | Короткий цикл завода (когда порт мягкого запуска получен на выходной конец термостата, этот короткий цикл должен быть отключен |
| 15 | Программируемый цифровой дисплей и простой дисплей дисплея |
| 16 | Микропроцессорная система управления AVR |
| 17 | Внешний потенциометр 10K или вход PID (пожалуйста, обратите внимание на положительное и отрицательное направление при входе в вход PID) |
| 18 | График интерфейса датчика температуры IGBT |
| 19 | Радиатор взимается на работе, пожалуйста, не трогайте другие объекты!Пересечение |
| 20 | Установка температуры обнаружения нагрузки, подключить тепло -чувствительное сопротивление, максимальная температура обнаружения ℃, точность до&Plusmn; 1 ℃ |
| 21 | Внешние индикаторы работы 12 В, часто осветляются, когда не работают, блестят |
| 22 | Индикатор работы на плате управления часто включен, когда не работает, блестят |
| 23 | Индикатор мощности |

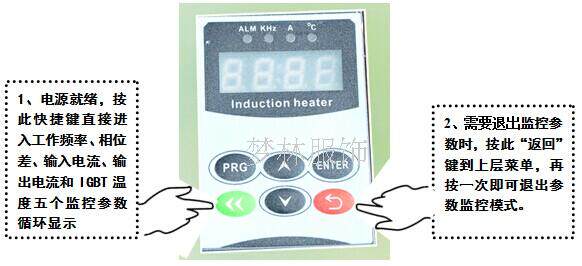

Мощность и катушки готовы: после короткого подключения клеммы мягкого запуска, запустите работу. После работы по умолчанию используйте входной ввод дисплея. Рекомендуется проверить ток ввода с помощью плоскогубцев, чтобы проверить, находится ли входной ток в Оцененный диапазон тока.Нажмите кнопку [Quick] один раз, чтобы ввести частоту дисплея дисплея. Когда он нормальный, отображается 10-20 кГц, что выше 22 кГц, что указывает на то, что катушка меньше, а катушка должна быть увеличена, которая ниже 15 кГц.Нажмите кнопку [Quick] снова. В настоящее время отображается разность фаз. При нормальном отображении 00-04. Когда она выше 04, это означает, что катушка меньше, или термоизоляционный слой может быть толще , или интервал катушки может быть относительно большим, и вам нужно приспособиться.Когда температура при нагревании до нормального производства нагрузки, три параметра должны соответствовать стандарту, и машина может работать идеально: 1. Введите рабочий ток: (85-100%от рейтингового диапазона является нормальным); 2 . Частота работы: 10-20 кГц, лучше всего около 15 кГц; 3. Разница в фазе: 00-03.
Функция защиты продукта
еслиЭлектромагнитные обогревателиАномальные, защитные функциональные движения после остановки тревоги экрана дисплея автоматически переключается на следующие ошибки (ненормальные).Если нет следующих дисплеев или других сложных вопросов, пожалуйста, свяжитесь с магазином продаж или в бизнес -офисе компании.
После защитной функции, пожалуйста, обработайте причину причины, электромагнитный обогреватель выключается, а затем RE -силу, а затем начинает работать.
Ошибка (тревога) Определение:
| Предупреждение о операции (вы можете продолжать работать, но вы должны быть скорректированы) | ||
| код | описывать | Причины и исследования |
| A-01 | Катушка далеко от расстояния нагрузки | Изоляционный хлопок слишком толстый, расстояние между катушкой и катушкой слишком велика, а катушка короткая |
| A-02 | Ограниченная операция | Катушка слишком далеко от нагрузки, а положение нагрузки неверно. |
| A-03 | Высокая частота | Катушка короткая |
| Определение ошибки | ||
| код | описывать | Причины и исследования |
| E-01 | Нет тока | Нет катушек, катушек или чрезмерной емкости катушки, вы можете настроить сокращение F-11 и попробовать |
| E-02 | Подавляющий | Катушка - короткий замыкание, а ток слишком большой |
| E-03 | Открытая дорога датчика температуры IGBT | Датчик IGBT отключен или не вставлен хорошо |
| E-04 | Защита температуры IGBT | Температура радиатора слишком высока, вентилятор не повернут и не заблокирован, |
| E-05 | Обнаружение разрушения датчика температуры нагрузки | Только функция формулировки |
| E-06 | Обнаружение разрушения датчика температуры нагрузки | Только функция формулировки |
| E-07 | Большой ток катушки | Вход или выходной ток - это слишком большая защита |
| E-08 | Высокая частота работы | Индуктивность катушки слишком мала |
| EnD | Время работы заканчивается | Вам нужно ввести пароль в функцию F-14, чтобы поднять |
