Угля с электромагнитным нагревающим кольцом Угля
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

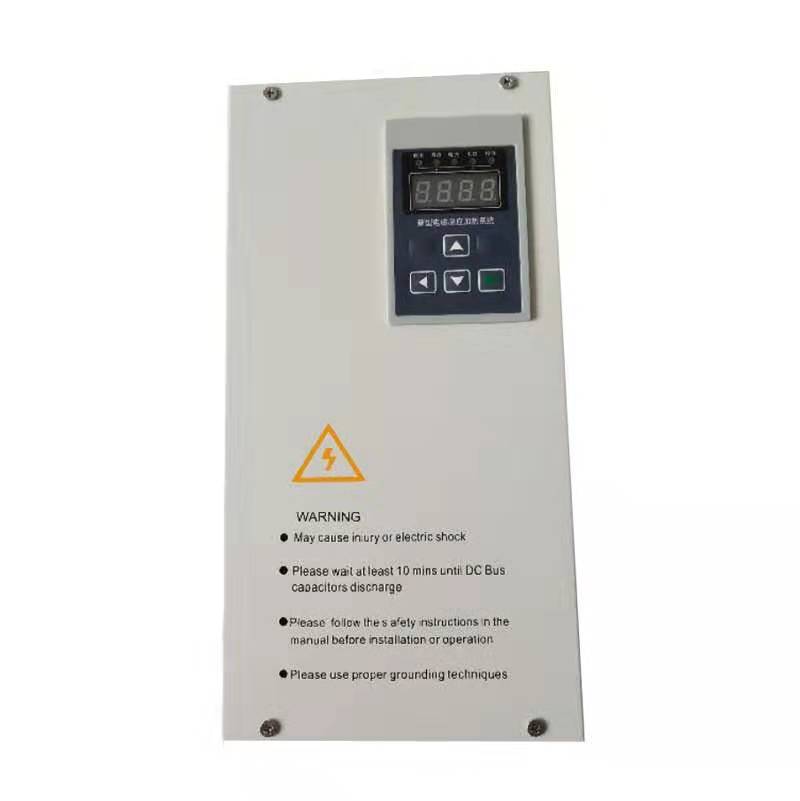

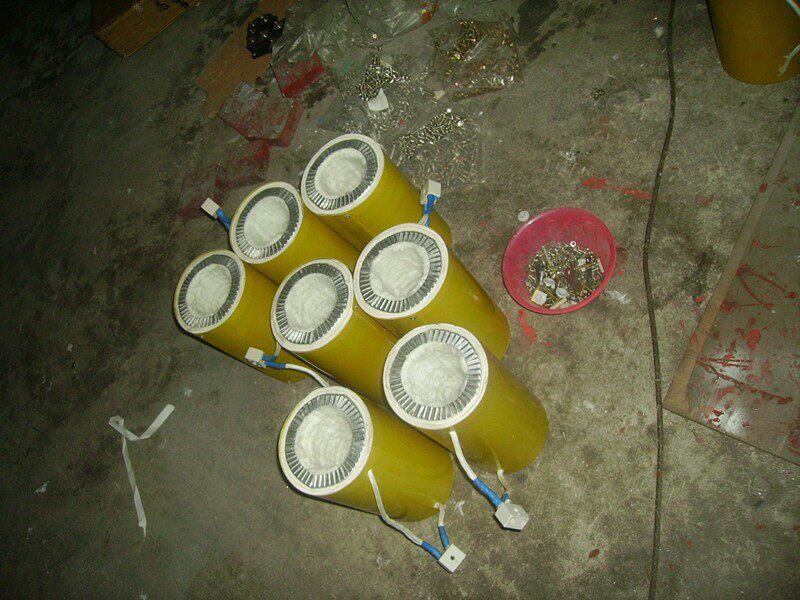

Углеродное нагревание кольцо 85*260, 5 кВт электромагнитная плюс
Резонансная работа с высокой эффективностью, негенеральная частота или постоянная режим мощности)
1. Электрические спецификации продукта:
1. Частота рейтинга напряжения: 380VAC 50Hz /60Hz
2. Диапазон адаптации напряжения: 310V-450V
3. Номинальная мощность: в соответствии с требованиями нагрева заготовки
4. Частота работы: 8,5-45 кГц   лучший раздел 12-20 кГц , как правило, 12-13 кВтч,
5. Безопасная рабочая среда Температура: -20 ℃ -45 ℃;
6. Влажность работы:≤95%
7. Тепловая эффективность≥95%
8. Схема подключения
9. Расстояние между катушкой и нагревательным корпусом составляет 20-25 мм (толщина после обертки)
10. Работа текущий:
60 кВт: 90-100а
50 кВт: 75-80а
40 кВт: 60-65а
30 кВт: 45-50а
25 кВт: 38-43а
20 кВт: 30-35а
15 кВт: 23-28а
11. Использование датчиков ввода входного и выходного тока, оно может быть более точным для обнаружения фазы и размера тока
2. Обзор базовой производительности :
1. Существует мягкая функция запуска. В случае частых стартапов она безопасна и надежная, длительный срок службы
2. Отсутствует функция защиты фазы
3. Иметь функцию защиты от перегрузки IGBT
4, Существует входная и выходная защита от перегрузки автоматической регулировки отрицательной обратной связи
  входная защита   Выходная защита
  80 кВт: 120a   80 кВт: 1800а
60 кВт: 100а 60 кВт: 135а
50 кВт: 80а 50 кВт: 120а
40 кВт: 65а   40 кВт: 90а
30 кВт: 50а   30 кВт: 70а
25 кВт: 43а   25 кВт: 130а
20 кВт: 35A   20 кВт: 90а
15KW:28A 15 кВт: 70а
5. Иметь функцию защиты температуры IGBT
6. Существует функция защиты коротких замыканий на нагревательной катушке
7. Существует функция защиты дороги открывающегося нагревательной катушки
8. Вся резонансная топология серии мостов, сильная антиинтерферентная способность
9. Используйте драйвер драйвера для драйвера с высокой производительности  идеальная форма волны и выходной сигнал
10. Автоматически идентифицируйте функцию фазы нагрузки и блокировки, так что конец нагрузки для получения наивысшего коэффициента мощности, а также точно управлять схемой для работы в слабой чувствительной области.
11. Цифровые таблицыЭлектромагнитный обогреватель 60 кВтПерекрыва
12. Хороший эффект экономии питания: по сравнению с текущим электрическим нагревательным кольцом, экономия энергии может достигать более 30%
13. Легкая установка: может использоваться для конденсации типа типа мирного диска и других структурных методов.
14. Низкие эксплуатационные расходы, небольшой объем технического обслуживания, гарантия на продукт за 1 год, обслуживание срока службы
15. Размер продукта:  30 кВт-60 кВт Длина корпуса 610*Ширина 350*Высота 260
3. Использование продукта Характеристики нагрузки: 5130 сталь и № 45 Стальная, катушка и расстояние заготовки  2-3 см (специальные материалы должны быть отладки)Полный мостпараметрзапрос
Серийный номер | Власть (кВт) | Входной ток (а) | Рэнд с отрицательным электричеством (э -э) | Ток катушки (а) | Strike Crossection (MM2) национальный стандарт | Эффективная длина (мм) свинец рассчитывается вне длины | Изоляционная толщина хлопка (мм) |
| | 8KW | 10-12 | 200-250 | 35 | 6 | 26-30 | 20-25 |
| | 10 | 15-16 | 160-180 | 40 | 10 | 30-33 | 20-25 |
1 | 15 | 23-28 | 130-150 | 35-40 | 10-16 | 30-35 | 20-25 |
2 | 20 | 30-35 | 110-130 | 45-50 | 10-16 | 28-35 | 20-25 |
3 | 25 | 35-38 | 90-110 | 50-60 | 16-20 | 28-33 | 20-25 |
3 | 30 Половина моста | 38-43 | 80-100 | 60-70 | 20-25 | 25-30 | 20-25 |
4 | 30 | 45-50 | 190-220 | 60-70 | 16-20 | 45-50 | 20-25 |
5 | 40 | 60-65 | 170-200 | 70-100 | 20-25 | 40-45 | 20-25 |
6 | 50 | 75-80 | 150-180 | 110-140 | 20-25 | 40-45 | 20-25 |
7 | 60 | 90-100 | 150-160 | 120-150 | 25-35 | 40-45 | 20-25 |
8 | 80 | 110-120 | 130-140 | 160-200 | 35-45 | 40-45 | 20-25 |
ПРИМЕЧАНИЕ. Количество индуктивности является лишь одним из параметров применения электромагнитного нагревателя мощностью 60 кВт. Следует измерить удельную частоту измерения и ток. Мощность температуры нагрева соответствующим образом снижается путем увеличения и уменьшения количества поворотов катушки. В пределах 28 кГц сохраняйте частоту не менее 11 кГц, когда она нагревается до максимальной температуры (когда температура температуры заготовки повысится, эквивалентное сопротивление серии R повышается, резонансная частота RLC уменьшится. Это нормально. снижаться)
В -четвертых, статус работы электромагнитного нагревателя
Чтобы облегчить работу, все функциональные клавиши разработаны равномерно (также могут быть настроены в соответствии с потребностями гостей)
Электромагнитные обогреватели в режиме ожидания работы
1. Включен питание-индикатор мощности на плате управления.
2.  проходя за минуту, бегущий на одну минуту
3. Отобразите цифровой экран и просмотрите температуру под резервным режимом, введите напряжение
Состояние работы
1. Поместите индикатор питания на плату управления.
2. Операция вентилятора работала
3. Отображение цифровых экранов для просмотра температуры, входного напряжения, входного тока, рабочей частоты, рабочего снаряжения, работыСтатус
5. Панель управления
Четыре клавиши“-&rdquo“ функциональный ключ&rdquo“+”  “ подтвердить ключ” .(Примечание: PID и обычные методы контролируются только“ функциональный ключ&rdquo)
1,“ функциональный ключ”:&Ldquo; снаряжение&rdquo“ власть&rdquo“ частота&rdquo“ напряжение&rdquo“ ток&rdquo &Ldquo; IGBT -температура”“ резонансное состояние” подождите семь инструкций.
&Ldquo; снаряжение” есть 8 передач, № 1“8” самая высокая мощность файла, смещение“1” самая низкая мощность файла.Регулировка передачи“+&rdquo“-”&Nbsp; ключ завершен.
“ власть” головное письмо“P&Rdquo;, указывает размер силы.
“ частота” головное письмо“F&Rdquo;, указывает текущую частоту работы.
“ напряжение” головное письмо“U&Rdquo;, указывает размер входного напряжения.
“ ток” головное письмо“R&Rdquo;, указывает размер входного тока.
&Ldquo; температура” головное письмо“C&Rdquo;, указывает текущую температуру IGBT.
“ резонансное состояние” есть два типа дисплея:“PASS” указывает, что система нашла резонансную точку или в резонансном состоянии, что является нормальным;“E8” это государство предупреждения, указывающее, что в настоящее время не было обнаружено точки резонанса.“PASS” государство.  и проверьте, находится ли входной ток на соответствующей максимальной мощности
2.“+” ключ: отображается только в&Ldquo; снаряжение&Когда rdquo; когда вы нажимаете эту клавишу, чтобы быть эффективным, ток - самый высокий“8&Когда rdquo; во время файла нажмите эту клавишу для работы.
3.“-” ключ: отображается только в&Ldquo; снаряжение&Когда rdquo; когда ключ действителен, ключ является самым низким.“1&Когда rdquo; во время файла нажмите эту клавишу для работы.
6. Код сбоя Digital Tube Display:
“-E2-&rdquo ;: перезапись защита (выше 430 В);
“-E3-&Rdquo; защита от давления применения (ниже 310 В);
“-E4-” перегрев защиты, плохой вентилятор (IGBT выше 75° C, подождите, пока температура IGBT упадет до 60 ° C, система автоматически перезапускается);
“-E5-&rdquo ;: Ультра -низкая защита температуры (открытие температурной сопротивления);
“-E6-”: IGBT перегрузка защиты;
“-E7-”: Выходная защита над током;  нажмите+клавишу в течение 3 секунд, только предложение питания, появляется E7-1, ключ нажатия, E7-0, нажмите функциональную клавишу, выключите источник питания, включите, ОК!
“-E8-”: введите защиту над током.
“-E9-”: нет сенсорных катушек
Цифровой код сбоя дисплея цифровой трубки:
“-E1-”: количество индуктивности слишком мало или катушка индуктивности не стандартизирована; катушка сломана.
  Решение: будет“EE” установлено на 1 или 2 или 3.
“-E2-&Rdquo; защита от давления применения (ниже 310 В);
  Решение: посмотрите, отсутствует ли фаза, если фаза отсутствует, цепь питания должна быть исправлена; в противном случае регулирующий потенциометр на материнской плате может быть повернут по часовой стрелке примерно на 380V-430V.
“-E4-” защита от перегрева (IGBT выше 75° C, подождите, пока температура IGBT упадет до 60 ° C, система автоматически перезапускается);
“-E5-” защита температуры ультра -низкой (температура окружающей среды ниже -10&Град; c);
“-E6-&Rdquo;: IGBT защита короткого замыкания.В настоящее время это может быть сбой отрыва IGBT или драйвера материнской платы.
“-E7-”: аппаратная защита от перегрузки;
  Решение: если сразу появляется мощность стартапа“-E7-”В противном случае появляется, когда определенный ток достигает определенного тока после запуска“-E7-”, в настоящее время вы можете настроить“E7=0” отменить защиту, устранить“-E7-” тревога.
“-E8-”: нагрузка не соответствует защите, то есть количество индуктивности нагрузки слишком мала или значение Q слишком велика;
Решение: Увеличьте расстояние между кругом катушки или уменьшите расстояние между катушкой датчика и нагрузкой.
“-E9-”: нет защиты нагрузки.
Решение: Проверьте, есть ли катушка нагрузки или катушка. Есть ли отключение?
“-EC-”: количество индуктивности слишком мало.
  Решение: добавьте количество катушек индуктивности, чтобы сделать колеблющуюся частоту резонансной частоты или достигает номинальной мощности менее 20 кГц.Если вы не можете добавить несколько катушек индукторов, замените IGBT на высокую модель (например, серию Yingfei Ling S4), а затем установите“EC=0”.
7. Стадии работы электромагнитного нагревателя 60 кВт
Шаг 1: слой теплоизоляционного хлопка на гранулярной трубке.Изоляционный хлопок участков может снизить тепловые потери, повысить скорость использования тепловой эффективности, а скорость нагрева более быстрее и более энергии.Существует требование к толщине изоляционного хлопка. Толщина малой теплоизоляционной хлопка составляет 1,5 см.  высокая теплоизоляционная толщина хлопка является лучшей между 2-2,5 см (эта толщина является толщиной будущего, 10 кВт и выше-высокая мощность).Шипление метода: как правило, длина ствола пушки, метод группировки, представляет собой несколько раундов линий, в нескольких сантиметрах, равномерно вокруг нескольких групп катушек и краткосрочной длины бочки пушки. Закон.(Не используйте метод пружины, индуктивность не будет слишком длинной. Машина легко сломать)
Шаг 2: После обертывания изоляционного хлопка, свяжите его высокой температурой с высокой температурой снаружи.Затяните застрахованный хлопок с высокой температурой, чтобы исправить изоляционный хлопок, который удобен для электромагнитной нагревательной катушки.
Шаг 3: Обмотка электромагнитной нагревательной катушки, длина линии обмотки различна в зависимости от мощности, длина обмотки различна, и удельная длина обмоткиМногоподобные комбинированные направления обмотки должны быть объединены, а расстояние между каждой группой катушек должно быть более 100 мм.
Шаг 4: Логотип L1, L2 или OUT1, Out2 вокруг двух терминалов и электромагнитный нагреватель с помощью электромагнитной нагревательной катушки вокруг трубки будет выходить.Connect, u, v, w или r, s, t logo.Подключите трехфазный источник питания 380 В, n подключен к нулевой линии без какого -либо соединения.Мягкий переключатель, шнур питания и электромагнитная круговая линия не могут быть скомпрометированы или иметь какое -либо соединение с оболочкой
Шаг 5: Отладка общения.Ток провода (а) используется для ввода соответствующего рабочего тока мощности, а рабочая частота не находится в пределах диапазона. Как правило, рабочая частота находится между 9-13 кГц.Частота высока, ток большой, а количество поворотов катушки добавляется, наоборот.Количество индуктивности является лишь одним из параметров применения. В частности, фактическая частота измерения и ток следует измерить. Мощность температуры нагрева соответствующим образом уменьшается путем увеличения и уменьшения количества поворотов катушки. Когда требуется максимальная температура составляет не менее 11 кГц (когда температура температуры заготовки повышается, эквивалентный серийный импеданс r повышается, а частота резонанса RLC будет уменьшена.  аналогично, R поднимается, а ток уменьшается, когда напряжение шины не изменяется, является нормальным)
8. Техническое обслуживание и защита:
1. Хозяин должен регулярно регулировать. Как правило, его можно удалять один раз каждые 2 месяца. Мягкая щетка или удаление пыли с высоким содержанием дальности можно использовать для обеспечения хорошей вентиляционной среды внутри инструмента.
2. Если окружающая среда является местом с коррозионными газами, необходимо распылить изолирующий лак.Или использовать другие изолированные антикоррозионные материалы.
3. Не приносите обслуживание электроэнергии или выплескайте воду самостоятельно после питания.3. Температура воздуха не может быть более 50 ℃
Девять, 60 кВт электромагнитный нагревательПродукты Основные области применения:
Промышленное оборудование для отопления, такое как пластиковые механические машины для инъекций, грануляторы, пленки, щетки, масла теплопроводности, диффузионные насосы, котлы и т. Д. При электромагнитном нагревании и энергосберегающей трансформации; гражданские нагрев Плита и другие высокоэффективные нагрева в электрическом приборе.
