Ximaden Authentic PAC01A-3-80A; PAC01A-2-80A Однофазное непаратное давление на кремниевое давление
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

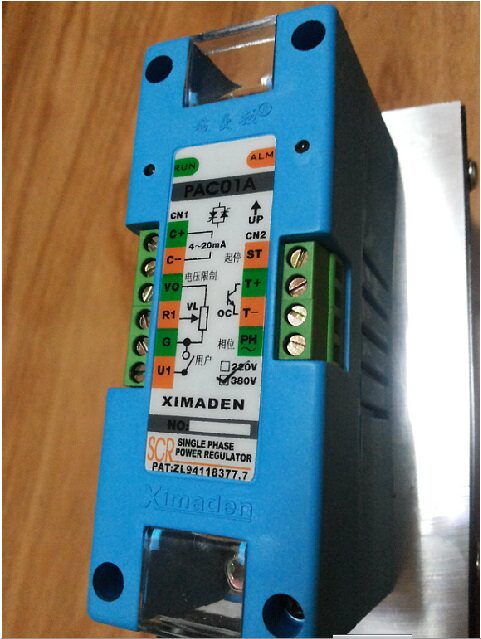

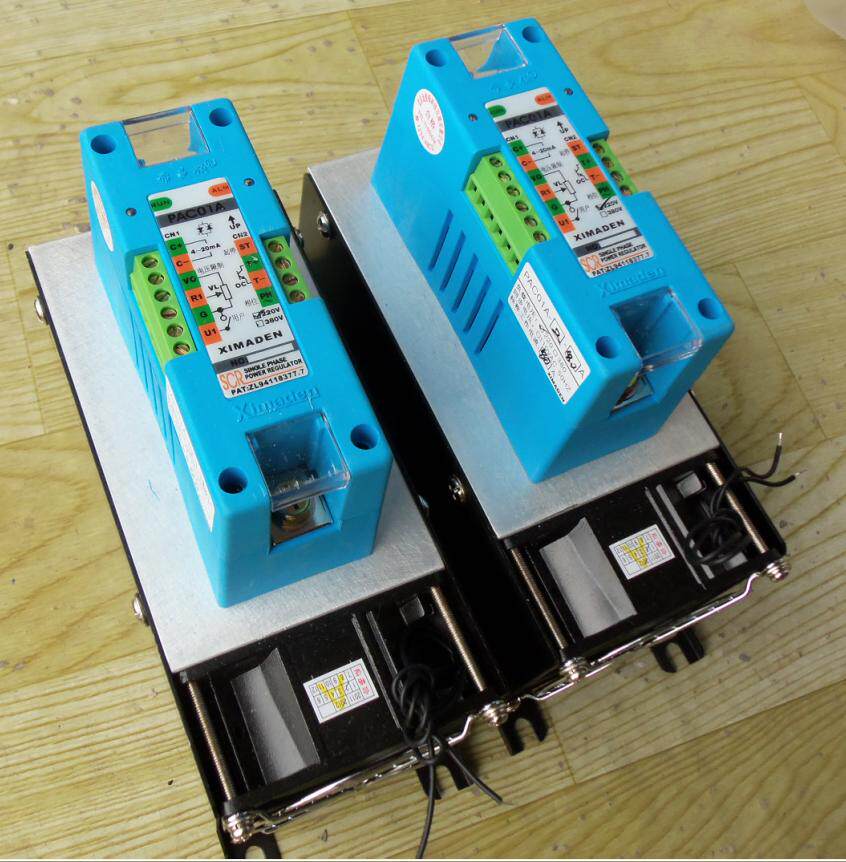

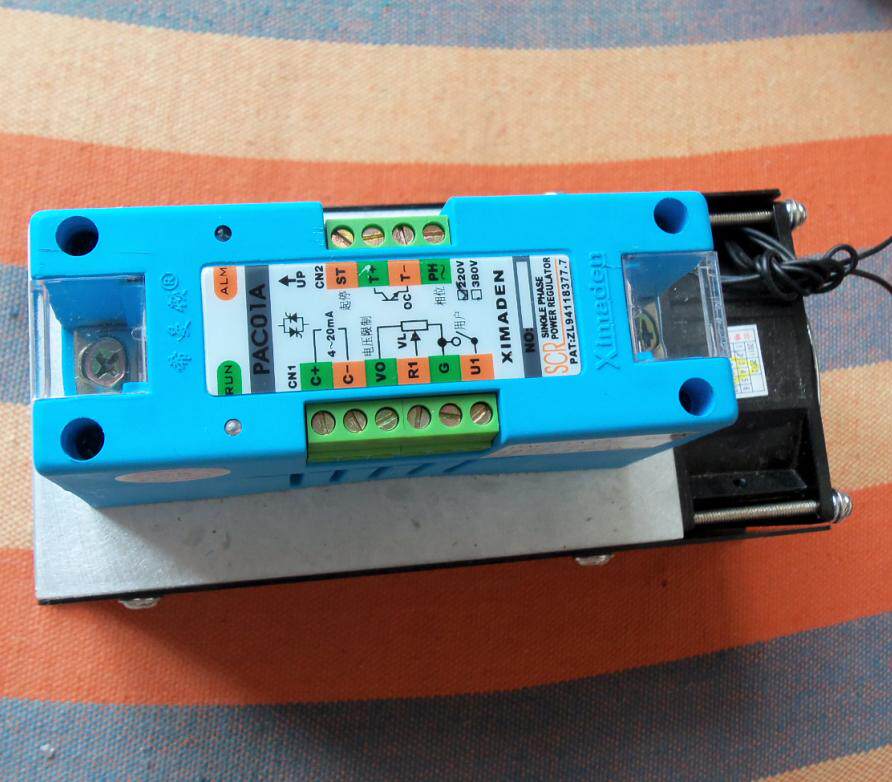

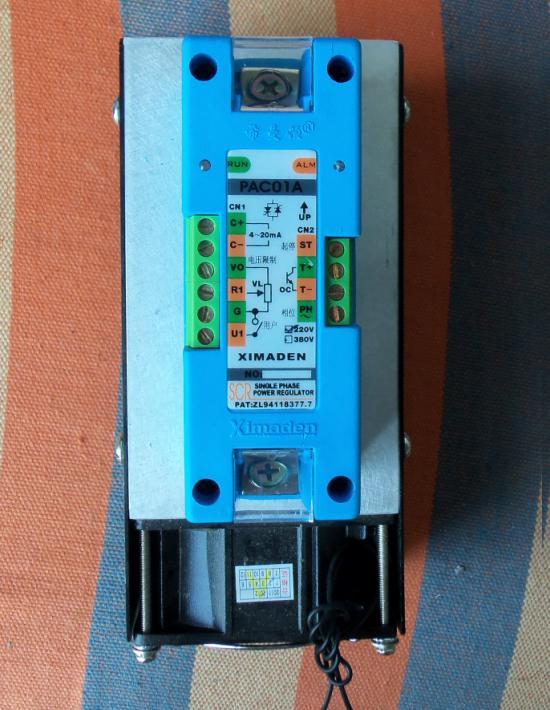

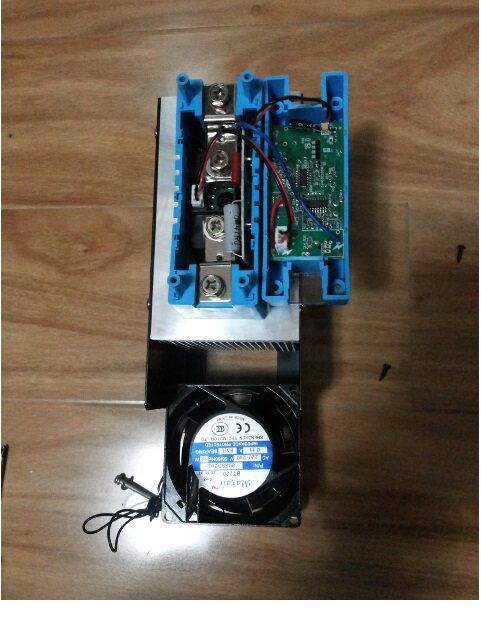

Ximaden PAC01A, он использует 4-20MA для управления сигналом в качестве источника питания.Специалиста в стиле европейского стиля Пятельская структура, красивая форма, безопасная крышка с электрическими терминалами.Красные и синие светодиодные фонари прозрачны с первого взгляда.Используется заглушка -в радиаторе, а его объем невелик и легкий, а эффективность рассеивания тепла улучшается в состоянии воздуха.PAC01A оснащен регулировкой ШИМ и аварийным сигналом отключения нагревателя HB.Другие функции включают в себя: ограничения вспомогательного напряжения, запуск мощности, медленная турбина, чрезмерный радиатор, аварийный сигнал о сбое энергии и могут использоваться в связанных полях в связанных полях, таких как промышленное нагревание электроэнергии.
1. PAC01A Основные технические индикаторы:
1,4 ～ 20 мА Вход: приема импеданса 500Ω~ 1,5 тыс.; Регулирование регулирования: 0,1%.
2Питание нагрузки: 50 Гц однофазная 110VAC/220VAC/380VAC Диапазон миграции: 0 ～ 170°
3. Синхронный источник питания: 110VAC/220VAC/380VAC, см. Вывеску
4. Регулировка внешнего напряжения: диапазон регулировки потенциометра на пластине 10K -полосы составляет от 0 до 100%.
5Медленная открывающаяся и медленная остановка: управление переключателем начала -установлено на 15 секунд.Когда переключатель управляется без стартового переключателя, первое питание автоматически запускается.
6,80 ℃ Ультра -температурная защита: температура радиатора превышает 80 ℃±3 ℃ Запретный выход и завершение тревоги: после устранения сбоя, повторно.
7Текущая мощность: 40a, 60a, 80a, 120a, 150a ac
8. Выход тревоги: Оптическая выделение дверной двери OC, напряжение выделения 1500 В (5 ～ 24 В постоянного питания).
2. Инструкции по установке и использованию:
Пожалуйста, внимательно прочитайте это руководство перед использованием и используйте его строго в соответствии с требованиями.
Этот регулятор напряжения должен быть установлен вертикально в вентиляции, не уступает солнечному свету или термическому излучению.

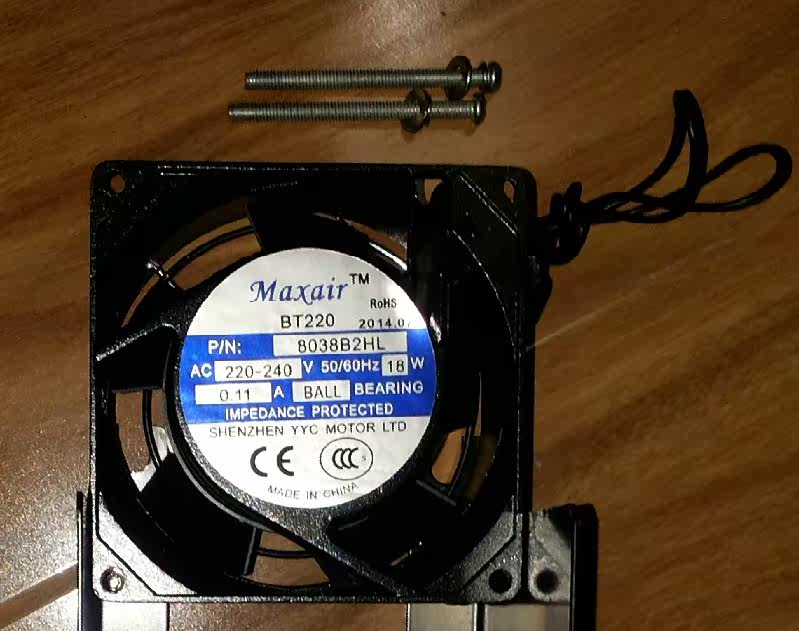

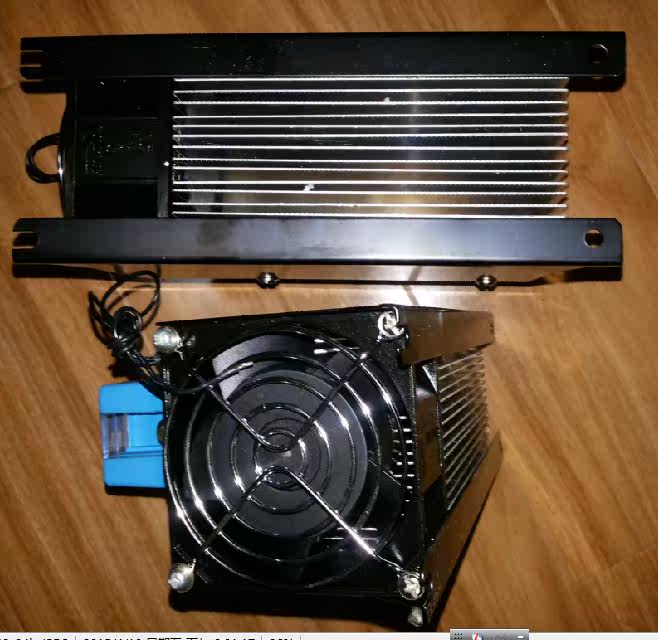

Рабочий ток>30a, вам нужно использовать принудительный ветер и холод.Высокая температура, высокая влажность и более 1000 метров, количество должно быть уменьшено.
После того, как устройство перегревается, если оно необходимо запустить, необходимо исключить сбой перед отправкой электроэнергии для запуска.
Рабочая среда Температура: -10 ℃ ～+55 ℃ вентиляционная вентиляция.Относительная влажность рабочей среды: менее 90%.
LOLAR SHORT -CIRCIUT Защита: обычно, в 1,5 раза превышающим номинальный ток нагрузки, внешний быстрый предохранитель RS0 оснащен защитой короткой обшивки.
Сенсорные нагрузки должны использовать внешний переключатель остановки и сигнализацию отключения нагревателя HB функция (опция)
3. Предварительная отладка

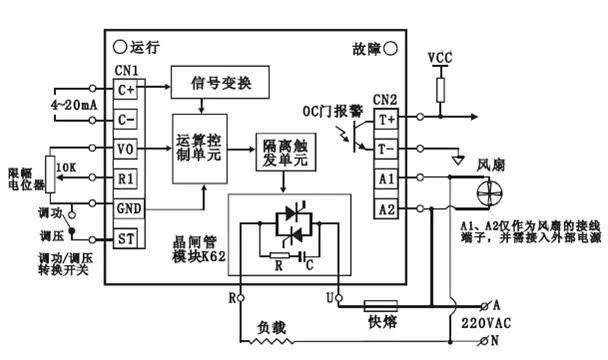

1. Начальная проводка: см. Простейший кабель соединения соединения. Для отладки надежна, как правило, подключите фальшивые нагрузки на лампочки от 100 до 200 Вт и поместите государство ручного прибора.Ручное напряжение
Диапазон составляет от 0 до 100%.В настоящее время напряжение нагрузки должно измениться равномерно.Инструмент не ручной, введите 20 мА, вы можете использовать внешнее напряжение для регулировки фокуса потенциометра
Re -test.
2. Инструкции по синхронизации:Фаза pH Фаза pH терминала CN2 должен быть взят из конца источника питанияВозьмите синхронный сигнал из источника питания, чтобы соответствовать точности фазы регуляции давления.
3Инструкции по источникам питания:Ключом к пассивной технологии является использование от 4 до 20 мА для управления сигналом для принятия источника питания. Инструмент недоступен. PAC01A не работает. У светодиода нет инструкций.

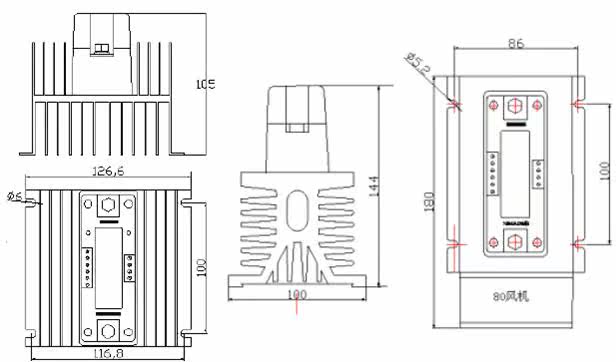

шесть.Диаграмма размера внешнего вида
