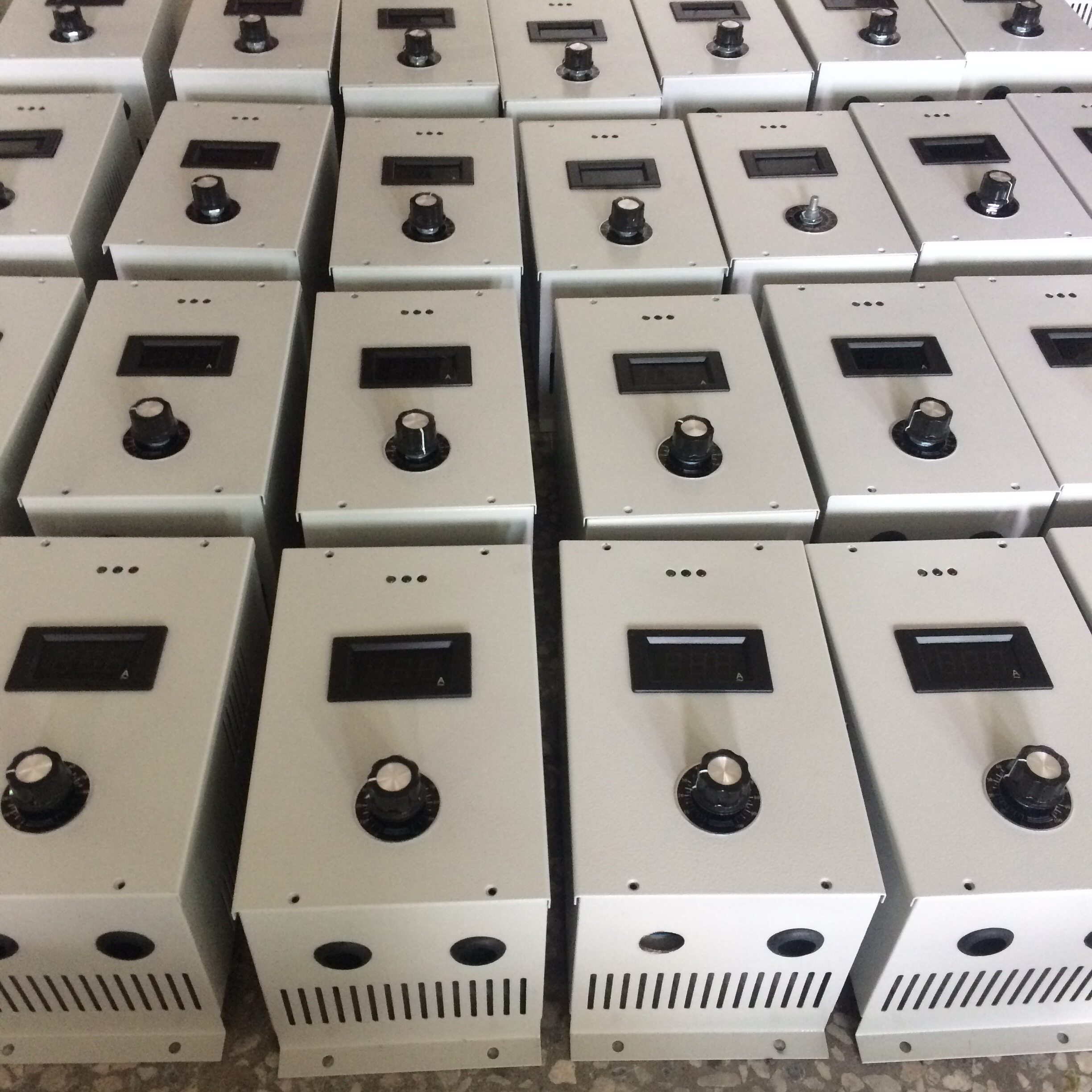

Электромагнитный разогреватель, электромагнитная индукционная панель управления, контроллер
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Физическая стрельба Разрабатывать |
2.5kwИнструкции по электромагнитному нагреванию контроллера
Основные технические параметры:
1,Размеры:250*170*80(длинный*Ширина*высокий)
2,Рабочее напряжение:220V
3, Питание (регулируемое):2000W-2500W
4, индуктивность нагрузки:120uH±20
5,Эффективность конверсии>90% 6,рабочая частота:20-25kHZ
7,Рабочая Температура:-10К+50Тратить
8,метод работы:Непрерывное отопление
9,защита от серфинга-+1500V
10,Анти -минимальные помехи:4000V
11, можно объединить несколько групп:80KW
12, Датчика катушка до расстояния установки от нагреваемого корпуса18-25mm
2.5KWИнструкции по проводке контроллера

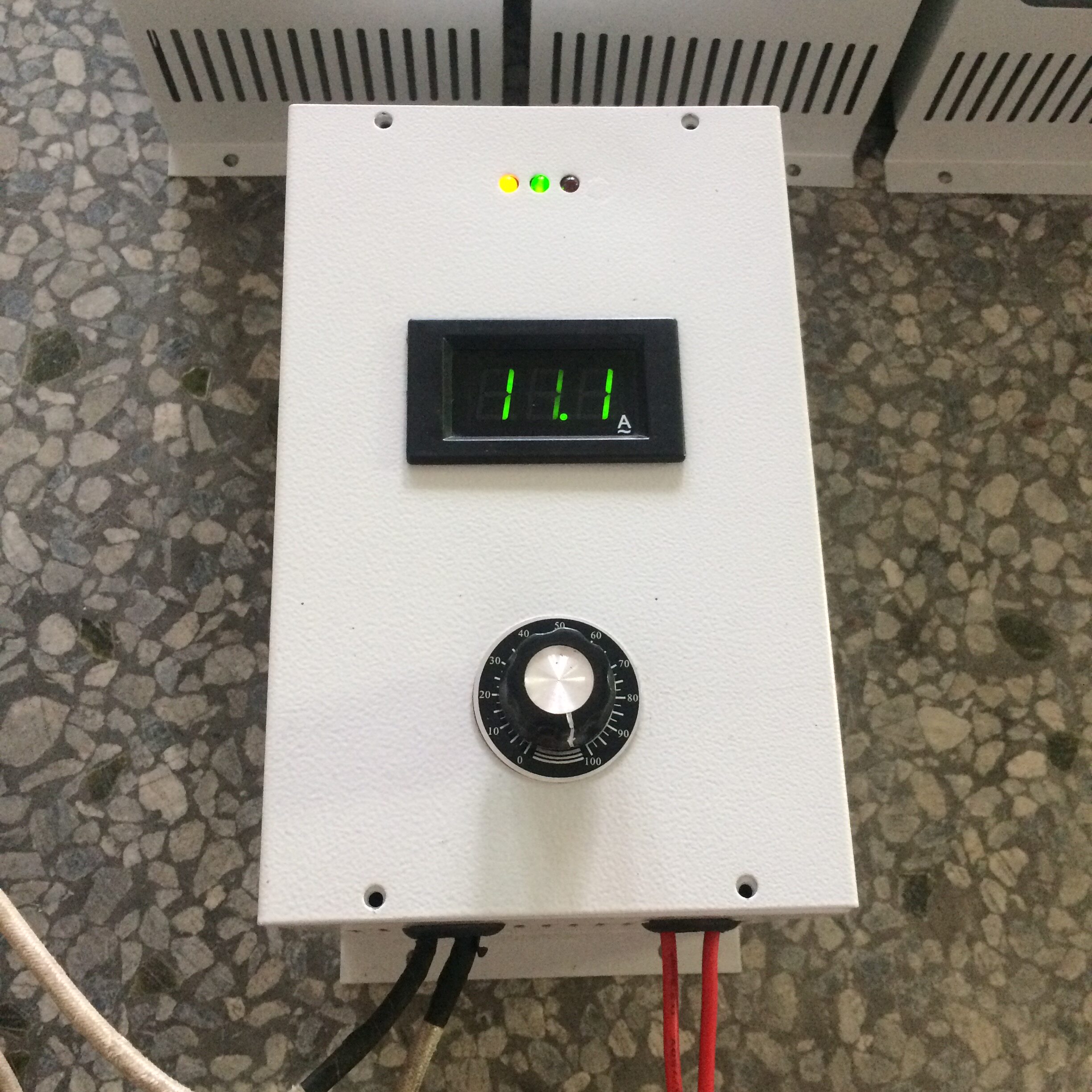

1, Три индикаторных огня, для”источник питания”,“Работа”,“Вина”лампа.При работе нормально”источник питания”,“Работа”Свет.“Вина”Выключить свет.Когда стержень волосы терпит неудачу“Индикация ошибок”Свет светит.

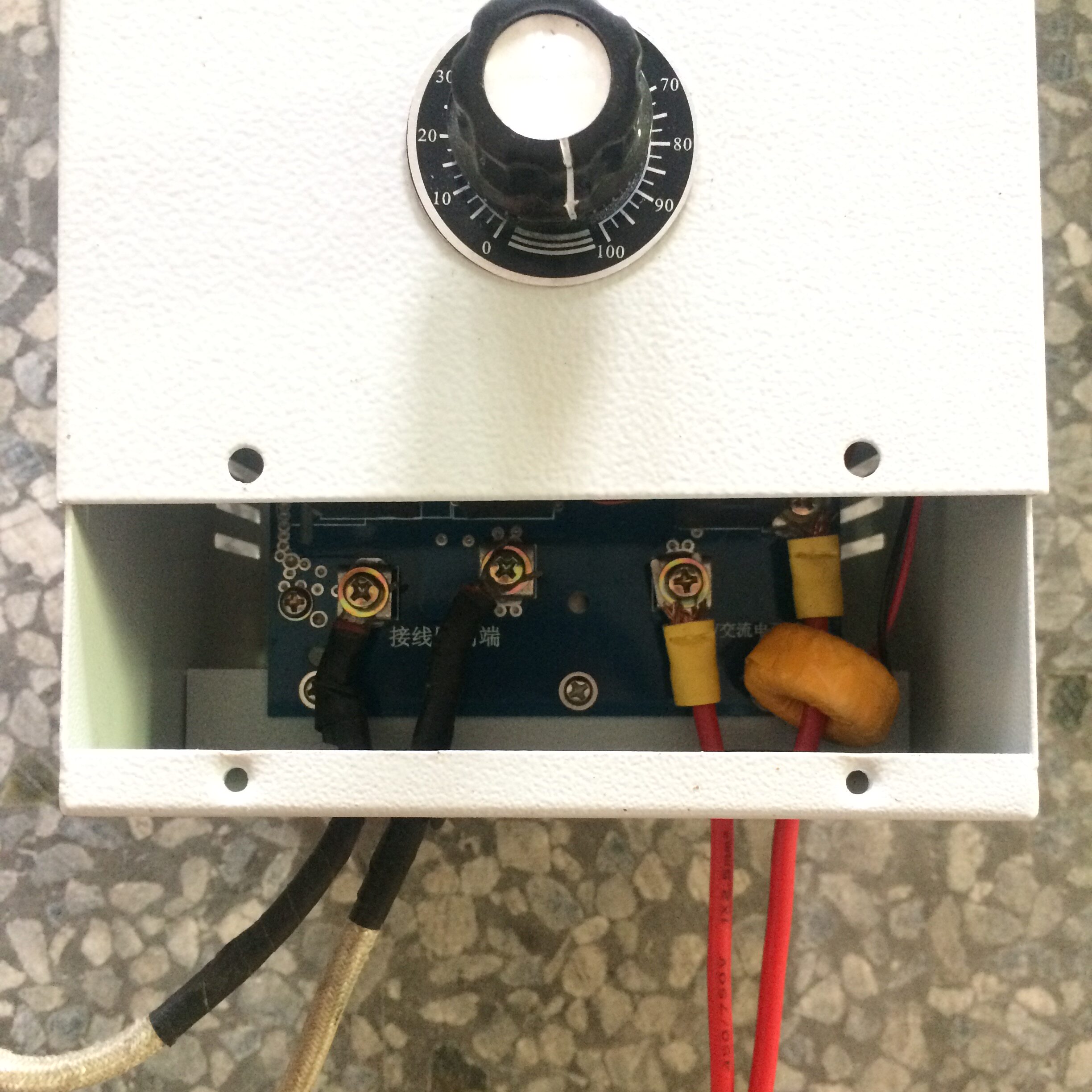

2, Power 220V подключена к“Подключить источник питания 220 В”На столбах просто подключитесь к нейтральной линии проводки.
3, Подключение к катушке“Конец катушки”На двух вечных столбцах винты должны быть затянуты.
4, Эта доска должна работать в качестве источника питания. В настоящее время в настоящее время“Управление переключением”В розетке есть короткий маршрут (черный). Этот розетка будет коротким.Вы также можете мягко использовать свою руку“Управление переключением”Короткий маршрут (черный) на гнездо, вставьте конец двухлетной онлайн -линии в“Управление переключением”На розетке две заглушки на другом конце получают два часто открытых контакта термостата, и вы можете использовать его для его использования.
2.5KWИнструкции и меры предосторожности для использования электромагнитных плат управления нагреванием
1, Требования к боксу управления: Поскольку основным контроллером является высокое напряжение и устройство с большим током, его следует установить в поле управления во время использования, а затем подключает его к нагревательной катушке к нагревательной катушке к источнику питания, контроллеру температуры и другим устройствам.Чтобы защитить человеческое тело от прикосновения к инциденту с электрическим шоком.Поскольку сам контроллер генерирует тепло, ящик для управления должен быть сделан для того, чтобы обратить циркуляцию воздуха для облегчения рассеяния тепла.
2, Нагревающая катушка:Требуется 4 -квадратная изоляция.Как правило, круговая катушка, когда количество индуктивности вокруг объекта нагрева120±10uH(Используйте индукторный счетчик индуктора BICTOR6243+Victory для измерения вокруг бочки пушки. Примечание: круглая катушка, как правило, составляет около 13 метров. Существуют разные круги в соответствии с различным диаметром пушки.
3, Обмотка нагревательных катушек: Нагревательная катушка обмокает в соответствии с конкретными требованиями пользователя. Когда обмотка обмокает, нагревательная катушка того же железного ядра должна быть привязана к параметру.Держите расстояние более 50 мм между катушками и катушкой.
4Требования к расстоянию для нагревательных катушек и нагревающих металлических объектов:Расстояние от поверхности нагревательной катушки до поверхности нагревательного металлического объекта должно регулироваться соответствующим образом в зависимости от ширины катушки.Расстояние от катушки управляющей платы 2,5 кВт до нагретого металлического объекта должно регулироваться соответствующим образом в зависимости от диаметра различного диаметра. Чем больше диаметр, тем ближе расстояние.Чем меньше диаметр, тем дальше расстояние.Обычно: 16-22 мм.Если расстояние от часа приведет к тому, что управляющая плата нагревается из -за ухудшения рабочих характеристик, и даже вызовет пробирку для мощности, когда расстояние слишком велика, мощность постепенно становится меньше и не может быть отрегулирована. Это. Именно почему защита против цыплята защищена.
5, Проводка:Этот контроллер может быть подключен к мощности мощности и включен, или он также может контролироваться теплыми контактами контроллера температуры.
a,Власть на силу:Питание 220В подключено к линии огня контроллера, а проводка с нулевой проводкой через изоляционную проволоку;Заводская настройка этой камеры установлена на питание и включено и используется..
b,Обычное использование контроля контактов открытия термостата:Питание 220В подключено к линии огня контроллера, а проводка с нулевой проводкой через изоляционную проволоку;Осторожно возьми это своими руками“Управление программным переключателем”Короткий маршрут (черный) на гнездо, вставьте конец двухлетной онлайн -линии в“Управление программным переключателем”На гнезде две заглушки на другом конце подключены к частому открытию термостата.
Примечание. Контактам контроллера температуры не разрешается приносить муниципальное электричество или другое высокое электроэнергию.
CМногочисленные доски онлайн использование:Когда вам нужно контролировать несколько плат одновременно, контролируя контакт термостата, сначала необходимо определить, что плата используется в качестве материнской платы (выберите один небрежно), а затем использовать онлайн -провод (два ядра, два ядра Заглушки на каждой концы, каждая с 2 -храничной заглушкой, каждый с 2 -го шгаркой на каждом конце.)“Управление суб -доской”С другим вспомогательным советом“Управление напряжением”Подключено, если вы хотите подключить более вспомогательные защелки, используйте онлайн -линию для подключения в соответствии с вышеуказанным уровнем первого уровня, то есть на вторичной плате,“Управление суб -доской”С другим вспомогательным советом“Управление напряжением”Подключите, поэтому один уровень может быть подключен.
Создание катушек:
1, Оберните изоляционный хлопок (20mm)
2, Плотно завяжите его высокотемпературной повязкой, чтобы толщина изоляционного хлопка оставалась на уровне20mmо.
3, Оберните электромагнитный провод вокруг обернутой трубки, запутанная электромагнитная проволока должна быть как можно ближе.Длина обмотки составляет около 12-14 метров, а индуктивность катушки представляет собой только параметр. Ток превышает 11А.Используйте этот метод, чтобы отлаживать длину обмотки.ПРИМЕЧАНИЕ. Не сокращайте линию непосредственно после того, как линия намотана, потому что размер входного тока следует отлаживать.
1, Мягкие притяжения, шнуры питания и электромагнитные круглые линии не участвуют друг в друге и не имеют какого -либо соединения с оболочкой!
2,Не приносите ремонт электроэнергии или разбрызгивайте воду самостоятельно после питания!
3Примечание: радиатор, вентилятор не может быть заземлен!
