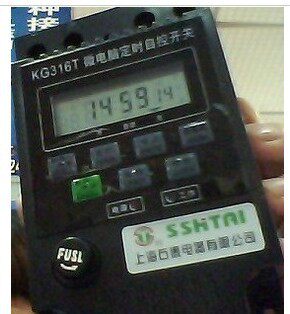

KG-316 Шанхайский контроль времени контроль времени KG316T Контроль времени 220V Light Box House Light Power Automatic
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Функция и цель
Этот продукт может автоматически включать и отключить источник питания различного электрического оборудования в зависимости от времени пользователя.Объектами управления могут быть обходное оборудование и бытовые приборы, которые необходимо регулярно включать и выключать, когда уличные огни, неоновые огни, рекламные вывески, настройки производства, радио и телевизионное оборудование.
Производительность
1. Рабочее напряжение 220V/50 Гц
2. Применимый диапазон напряжения 160 В ～ 240 В
3. Сопротивление емкости переключения и восприятия 20А
4. Мощность потребления<1W
5. Не смазной, автоматическая зарядка внутри.
6. Вы можете установить до 16 открытых и 16 -х рук автоматического двойного использования ежедневно
7. Время переключения может быть распространено с каждым днем или еженедельным циклом
8. Самое длинное время управления составляет 168 часов, а кратчайший контроль - 1 балл
9. Температура окружающей среды -20 ～ 60 ℃
10. Ошибка времени составляет менее 0,5 секунды каждый день
11. Экологическая влажность<95%
12. Вес: 330 г
инструкции
1. Настройки времени
При чтении инструкций, пожалуйста, распознайте ключи на панели продукта во время чтения и работы.
Раздел 1, отрегулируйте часы: (если вам нужно регулировать регулировку, когда вы покидаете завод). Нажмите и удерживайте его“Часы”Нажмите клавишу, нажимая клавишу“Гангстер”ключ,“Школьное время”Ключ и“Школа”ключ.
Раздел 2, установите первый раз, чтобы открыть: нажмите“Тайминг”Ключ, ЖК -дисплей появляется (как показано на рисунке 1), затем нажмите снова“Школьное время”Ключ и“Школа”Ключ, введите первое время открытия.
Раздел 3, установите первое закрытие в первый раз: нажмите снова“Тайминг”Ключ и“Школа”Ключ вводит первое время закрытия.
Раздел 4, продолжайте двигаться“Тайминг”Ключ, дисплей в нижней части слева от дисплея (2 открываются и 2 уровня……6 открытых 6 уровней……10 Откройте 10 уровней) Справочный шаг 2 и раздел 3, каждый раз, когда время открывается и закрывается, если вы открываете только один раз в день, и вы должны проверять его один раз, вы должны просто нажать на него.“Отмена/восстановление”Ключ, будет (2 открытого и 2 уровня……6 открытых 6 уровней……Время хранения 10 уровней) устраняется, так что жидкокристалл отображается на“--:--”шаблон.
Раздел 5, время, нажатие“Часы”Ключ, или нет ключа к жидкокристаллическому дисплею на ЖК -экране в течение 30 секунд. Время Пекина.
Раздел 6, при подключении источника питания, красный свет на панели указывает, что цепь имеет электрический красный и зеленый свет одновременно, что означает, что переключатель включен.Раздел 7, Движение прессы“Автоматический/ручной ключ”Вы можете напрямую управлять или выключить схему.Когда переключатель автоматически перемещается, сначала следует нажать“Автоматический/ручной ключ”Вы можете напрямую управлять или выключить схему.Когда переключатель автоматически перемещается, сначала следует нажать“Автоматическое / ручное”Ключ настраивает логотип под дисплеем“закрыть”Местоположение, затем нажмите эту клавишу, чтобы настроить на“автоматический”Расположение.
Например: автоматически открывается в 6:30 каждую ночь и нажимайте настройки выше (рисунок 3) выше (Рисунок 3), автоматически закрывается в 11:20 каждую ночь
В соответствии с вышеуказанным разделом 3 (как показано на рисунке 4).Ниже 4 -й тест тона в ЖК -дисплей (2 открытых и 2 уровня……6 открытых 6 уровней……10 открытых и 10 уровней) показывают как“--:--”Образец эксплуатируется в соответствии с разделом 5, 6 и разделом 7.
Раздел 8, нажмите“Тайминг”Клавиша, нажмите еще раз“Неделя”Для Key вы можете установить один, три, пять, два, четыре, один, два, один, два или четыре шести, каждый день, с понедельника по пятницу и в одних и тех же условиях в субботу по воскресенье.
Размер установки
Метод проводки
1. Проводка метода прямого управления
Контролируемые электрические приборы представляют собой однофазные источники питания, и энергопотребление не превышает номинальную емкость этого переключателя (устойчивая нагрузка 25a, воспринимающая нагрузка 20a), которую можно прямо контролировать.Метод проводки показан на рисунке 1.
2. Проводка методов экспансии с одной фазой
Контролируемые электрические приборы представляют собой однофазные источники питания, но энергопотребление превышает номинальную емкость этого переключателя (отрицательная нагрузка 25a и воспринимающая нагрузка 20a), а затем контактор переменного тока с емкостью превышает потребление питания устройства для расширить емкость.Метод проводки показан на рисунке 2.
3. Проводка трехфазных методов работы
Контролируемый электрический электрический трехфазный источник питания требует внешнего трехфазного контактора переменного тока.
Метод проводки напряжения катушки контактора составляет AC220V и 50 Гц, как показано на рисунке 3.
Метод проводки напряжения катушки контактора составляет AC380V и 50 Гц, как показано на рисунке 4.
Когда вы думаете, что произойдет неудача
Если переключатель не должен открываться однажды, или время, когда он включен, не закрыто, это может быть потому, что когда он урегулирован“Неделя”Нет пары, пожалуйста, нажмите“Регулярные настройки”Метод, введенный на пути, проверяется или реалирован.
Если подтверждено“Открыть”и“закрытие”Время совершенно правильно, но переключатель времени не должен включаться, или его следует отключать, когда он не должен быть отключен. Это может быть потому, что время переключения переключения не устраняется. Пожалуйста, см.“Регулярные настройки”Метод, представленный в середине (Примечание: Дисплей времени переключения“--:--”Только чтобы указать, что их устранение: не думайте“00:00”Указывает на устранение).
Если все вышеупомянутые два верны, и этот переключатель все еще ненормальный, это может быть“Автоматическое / ручное”Ключ искусственно перемещен, проверьте“Открыть, автоматически и выключить”символы“▼”, Отрегулируйте его в состояние, где текущее время, а затем вернитесь в автоматическое положение.
Если переключатель не может работать должным образом, пожалуйста, откройте покрытие страхования на заднем сиденье (покрытие терминала), чтобы проверить, была ли страховая трубка раста.Если это было слито, замените его новой страховой трубкой 0,1a ～ 0,3a.
