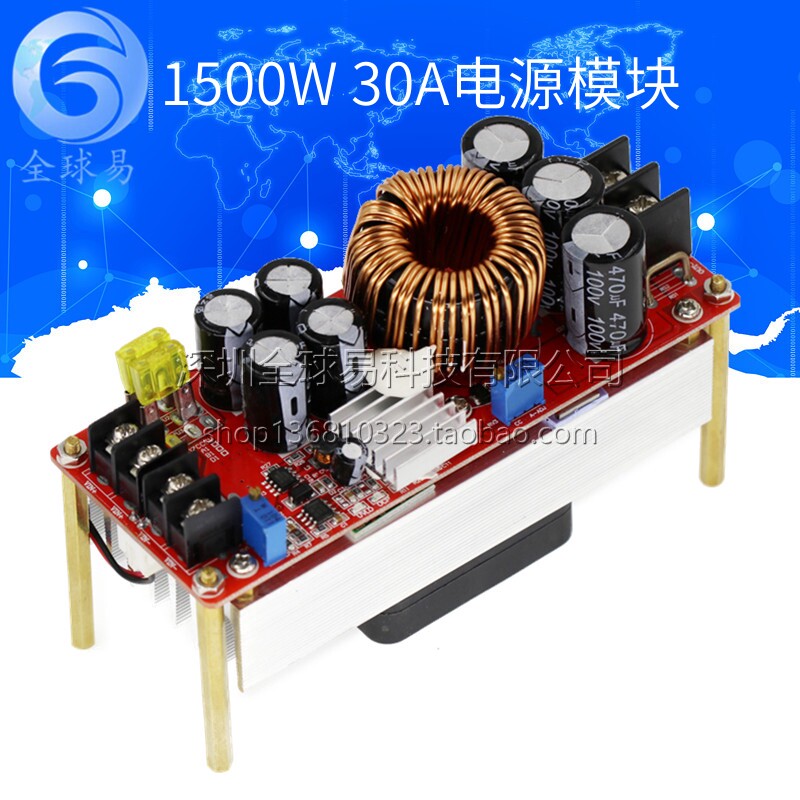

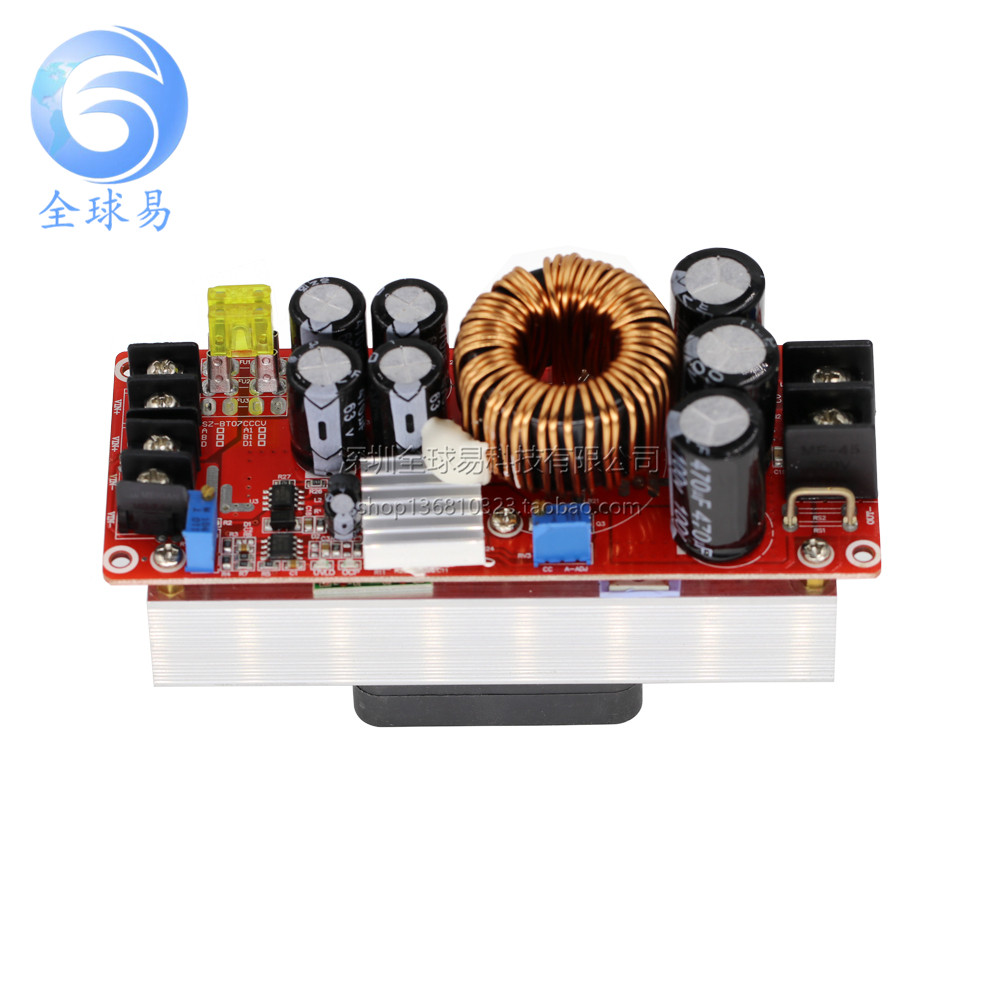

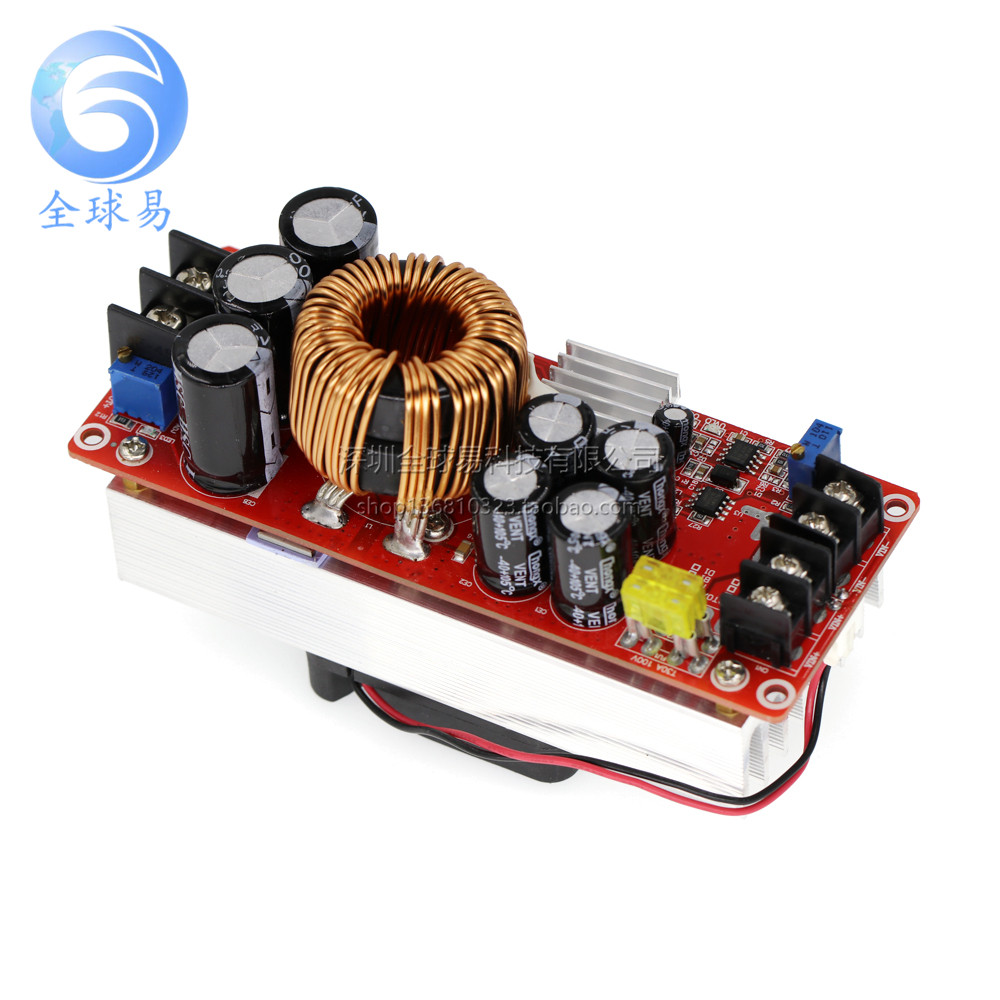

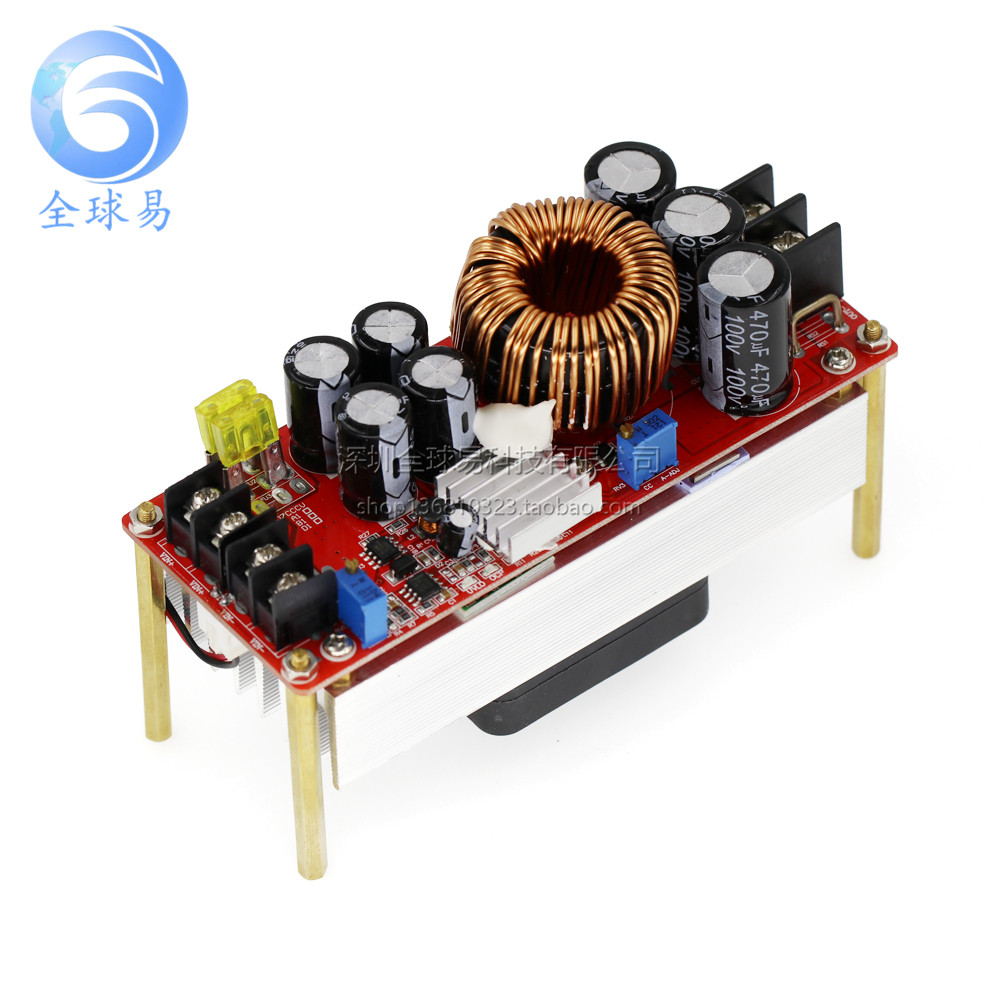

Блок питания, модуль, 1500W, 60v, 90v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 1800 Вт новая полоса рассеяния тепла, Старая модель 1500 Вт с рассеянием тепла |
1500 Вт 30a Большой ток DC-DC постоянный напряжение постоянное напряжение
Параметры модуля:
Модель модуля: SZ-BT07CCCV-D1
Название модуля: модуль постоянного тока бустера 1500 Вт
Модуль природа: не -изоляционный модуль усиления (Boost)
Входное напряжение: DC10-60V
Входной ток: входное напряжение 10-30 В, максимальный ток 30A
Входное напряжение 31-60 В, максимальный ток 25a
Статический рабочий ток: когда 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится)
Выходное напряжение: 12-90V непрерывно регулируется (вывод по умолчанию регулируется на доставку 19 В. Если вам необходимо приспособиться к другим значениям напряжения, пожалуйста, объясните. Если есть мультиметровый покупатель, вы можете настроить его самостоятельно)
12-90 В фиксированный выход (для пакетов клиентов)
Выходной ток: 20a max превышает 15a, укрепите рассеивание тепла (связано с различиями в входном и выходном давлении, тем больше разность давления, тем меньше выходной ток)
Объем постоянного тока: 0,8-20A (+/- 0,3а)
Введите Anty -Counter -back: есть (150A Power MOS Anty -Anti -countermeasures)
Низкая защита от батареи: есть (регулируемый 8-50 В) тип самообслуживания
Рабочая температура: -40 ~+85 градусов (пожалуйста, укрепите рассеивание тепла, когда температура окружающей среды слишком высока)
Рабочая частота: 150 кГц
Эффективность конверсии: 92%-97%(эффективность связана с входными, выходным напряжением, током и различиями в напряжении.
Введите защиту от перегрузки: да (ввод более 35А, автоматическая защита, источник питания не повышается)
Короткая защита цирки: да (Введите 30A предохранитель) Двойная защита короткого замыкания, безопасное использование.
Введите защиту против коннекции: есть (150A Power MOS -защита.

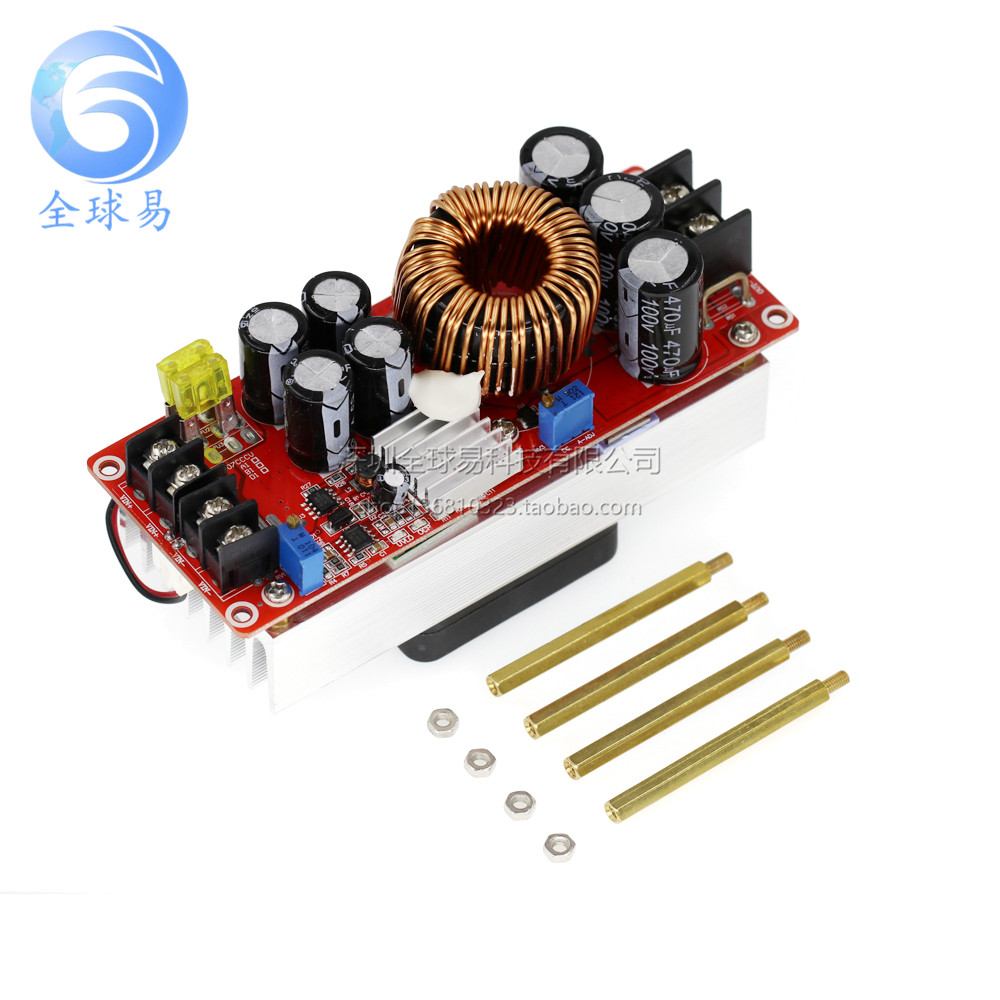

Метод установки: 4 3 мм медные столбцы
Метод проводки: проводная терминал (используйте большие текущие чистые медные провода)
Размер модуля: шириной 130 мм высотой 84 мм (высокая медная колонка и вентилятор), шириной 130 мм высотой 52 мм 67 мм
Модуль один вес: 490 грамм
Выходная мощность:=Входное напряжение*30A, например: вход 12 В*30A = 360 Вт Максимальная мощность при входе 12 В составляет 360 Вт
Входное напряжение*30A Такие как: enter 24v*30a = 720w, то есть максимальная мощность при входе 24 В составляет 720 Вт
Описание мощности:
Поскольку максимальный входной ток составляет 30А, когда эта мощность составляет 10-30 В, максимальный входной ток составляет 25А при 31-60 В, а выходная мощность связана с входным напряжением.Входное напряжениеЧем вышеЧем больше высокая мощность,
(Входное напряжение*Входной ток равен мощности всей машины.) Например, входная мощность 12V*30A составляет 360 Вт. Вход 24V*30A составляет 720 Вт. Входное напряжение составляет 36 В.
Основное преимущество:
1. Питания принимает четыре 1,2 мм чистых медных нитей с двойным алюминием кремния.100 В/210А мощность мощности с низким сопротивлением, вход с высокой мощностью большой ток, подходящий для светодиодов с высокой мощностью, использование двигателя
2. Введите защиту от MOS -ANTI -Counterfeiting, не беспокойтесь о входном соединении, но сжигайте источник питания
3. Низкая защита аккумулятора не повредит модуль питания и батарею из -за входа батареи аккумулятором.
5, утолщал радиатор и интеллектуальный вентилятор контроля температуры, чтобы рассеять тепло.
Регулировка напряжения:
С помощью воздушной нагрузки источника питания используйте потенциометр «V-ADJ», чтобы отрегулировать выходной конец «V-ADJ (есть признаки ниже).Регулировка корректировки Цзяньи меньше.(Выходное напряжение по умолчанию корректируется на доставку на 19 В. Если нам нужно отрегулировать другие значения напряжения, объясните или оставьте сообщение)
Текущая корректировка:
обратныйВо время потенциометра «CC A-ADJ» около 30 кругов установите выходной ток на Zui Small, подключитесь к светодиодной батарее и другим нагрузкам и отрегулируйте потенциометр «CC A-ADJ» к тому току, который вам нужен.Для зарядки батареи после установки батареи получен выход, и CC A-ADJ для вашего необходимого тока необходимо использовать для регулировки батареи, которая запускает питание при зарядке, поскольку батарея остается больше питания, чем больше питания, меньше зарядного тока.Выходная электрическая регулировка выходной установки на 3A отправляется.Если нам нужно настроить инструкции текущего значения или оставить сообщение.Не настраивайте ток на короткий вывод.
Введите регулировку защиты от низкой батареи:
Низкая защита от аккумулятора в основном предназначена для входного питания, чтобы предотвратить аккумулятор, когда батарея используется для предотвращения аккумулятора. Напряжение аккумулятора слишком низкое, чтобы повредить модуль питания, а аккумулятор, когда вход батареи - это питание переключения.
Метод 1: Например, установите защиту от батареи 12 В.Когда входной терминал модуля мощности подключен к напряжению 10 В с помощью отвертки слова для отрегулирования RV1 (высокое значение напряжения по часовой стрелке высокое, а напряжение составляет низкое место против часовой стрелки) до тех пор, пока не будет включен световой сигнал UVLO. В это время. Напряжение защиты аккумулятора составляет 10 В. Когда напряжение падает до 10 В, модуль питания не поднимается (входное напряжение равно выходному напряжению) только после того, как входное напряжение выше 10 В, источник питания начинается с восстановления.
Метод 2: Введите аккумулятор или питание переключения. Если UVLO Light на плате погашен, потенциометр RV1 регулируется против часовой стрелки, а UVLO -свет включается.Если свет UVLO яркий, поверните потенциометр RV1 по часовой стрелке, удалите свет UVLO, а затем поверните два круга.(Адаптироваться к напряжению 8V-45V)
Область применения:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно регулировать на 12-90 В.
2. Зарядка электрического велосипеда, (1: Например, в руке есть батарея на 12 В или 24 года. Вы можете зарядить исходную батарею после повышения источника питания напряжения, что эквивалентно электрическому зарядке. Сокровища. Второе:В то же время вы также можете подключиться к солнечным батареям, энергии ветра, генераторам и другим источникам питания к первоначальной зарядке аккумулятора, чтобы увеличить срок службы автономной работы электромобилей
3 В то же время напряжение батареи может быть увеличено, чтобы электромобиль работал быстрее.Не превышать 10В, Цзяньи,
4 В качестве источника питания транспортного средства питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
5 Сделайте DIY Высокий ноутбук.
6 Солнечные панели повышают давление.
Пожалуйста, потребуйте две минуты, чтобы увидеть «меры предосторожности», и при его использовании будет много проблем.
