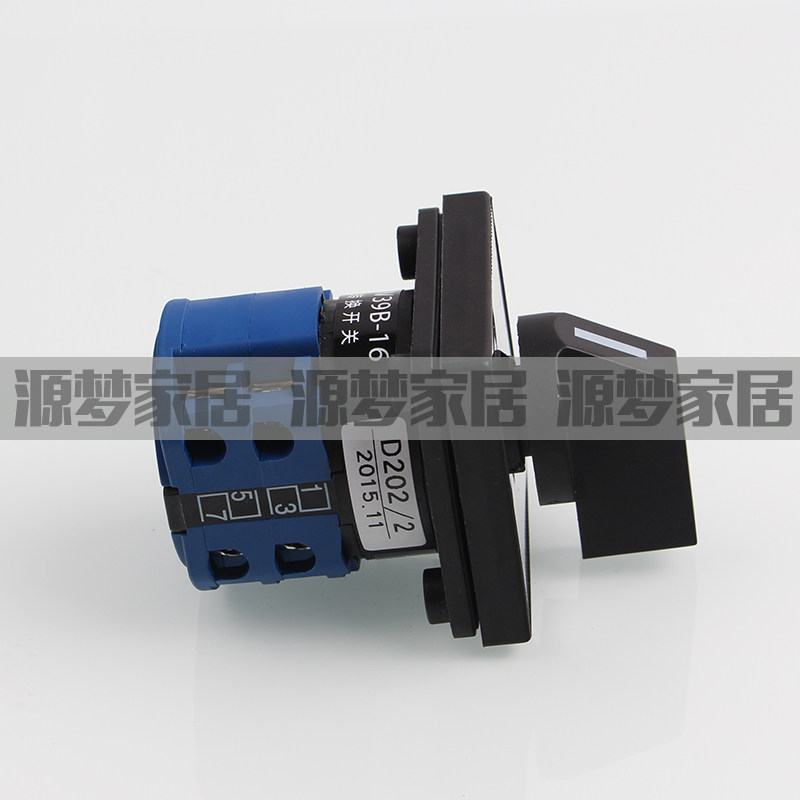

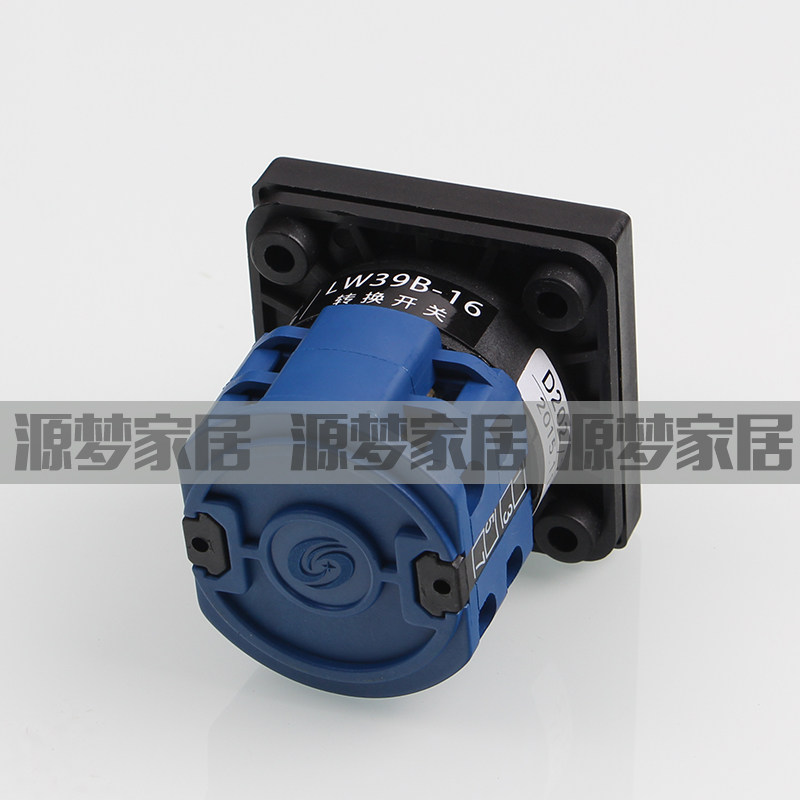

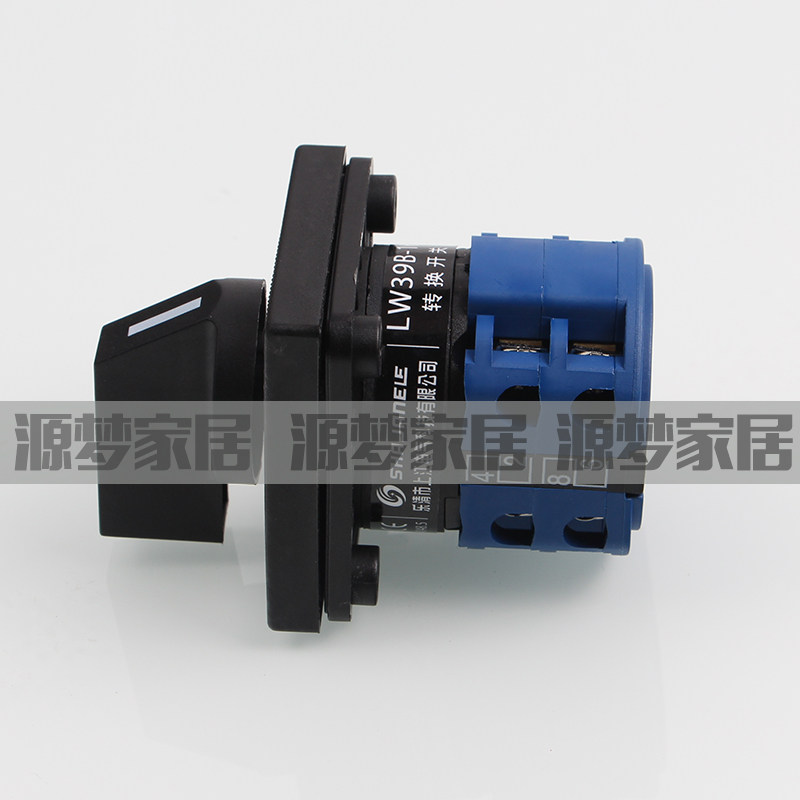

LW26-20 (LW39B-16) D202/20 000
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии
.........
..........◆ Введение продукта
Переключатель конверсии серии LW39B в основном подходит для обмена 50 Гц, номинального рабочего напряжения 440 В и ниже, напряжения DC 240V и ниже, а также ток с рейтингом до 160A для руководства.
Подключающие или разрывные цепи, как управление или преобразование, также могут быть использованы непосредственно для управления и измерения схемы. Продукт широко используется. Его можно использовать в качестве переключателя управления цепи, переключателя тестового оборудования, управления электродвигателем электродвигателя
Управление переключением и мастер -порядкомПереключение и преобразование переключателей для сварочных машин.
Продукты соответствуют стандартам GB 14048,3, GB 14048,5 и IE C60947-3, IEC 6 0947-5-1.
Переключатели серии LW39B завершены, в том числе 10a, 20a, 25a, 32a, 63a, 125a, 160a и другие уровни тока.
Переключатель серии LW39B имеет характеристики небольшого размера, множественных функций, компактных структур, хорошего выбора материалов, хорошей изоляции, гибких операций преобразования, безопасного и надежного внешнего вида и нового внешнего вида.
Среди них четыре переключателя: LW26-10, LW39B-20, LW39B-25 и LW39B-32F также имеют функции защиты индекса.
Применение коммутатора серии LW39B широко используется. Это новый альтернативный продукт идеального обновления, который может заменить существующие LW2, LW5, LW6, LW8, LW15, LW15 и LW15 в Китае.
HZ5, HZ10, HZ12 и другие типы коммутаторов, а также переключатели конверсии на импортированном оборудовании.Кусочки выключателя серии LW26 включают выключатель висящего и блокировки и коммутатор темного блокировки (63a и ниже),
Переключатель резки питания, который можно использовать в качестве важного устройства для предотвращения недопонимания и управления работой неавторизованного персонала.
Переключатель от 20А до 63A в серии LW39B также может быть оснащен защитной оболочкой (IP65).
Спецификация модели | LW39B-10 | LW39B-20 | LW39B-25 | LW39B-32 | LW39B-63 | LW39B-125 | LW39B-160 | |||||||||||||
Оцененное напряжение изоляции | Ui | V | 660 | 660 | 660 | 660 | 660 | 660 | 660 | |||||||||||
Рейтинг нагревательного тока | Ith | A | 10 | 20 | 25 | 32 | 63 | 125 | 160 | |||||||||||
Оцененное рабочее напряжение | Ue | V | 240 | 440 | 24 | 110 | 240 | 440 | 24 | 110 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 |
Рабочий ток с рейтингом | Ie | 20 | 20 | |||||||||||||||||
AC-21A AC-22A | A | 10 | 10 | 25 | 25 | 32 | 32 | 63 | 63 | 100 | 100 | 150 | 150 | |||||||
AC-23A | A | 7.5 | 7.5 | 15 | 15 | 22 | 22 | 30 | 30 | 57 | 57 | 90 | 90 | 135 | 135 | |||||
AC-2 | A | 7.5 | 7.5 | 15 | 15 | 22 | 22 | 30 | 30 | 57 | 57 | 90 | 90 | 135 | 135 | |||||
AC-3 | A | 5.5 | 5.5 | 11 | 11 | 15 | 15 | 22 | 22 | 36 | 36 | 75 | 75 | 95 | 95 | |||||
AC-4 | A | 1.75 | 1.75 | 3.5 | 3.5 | 6.5 | 6.5 | 11 | 11 | 15 | 15 | 30 | 30 | 55 | 55 | |||||
AC-15 | A | 2.5 | 2.5 | 5 | 4 | 8 | 5 | 14 | 6 | |||||||||||
AC-13 | A | 12 | 0.4 | 0.4 | 20 | 0.5 | 0.5 | |||||||||||||
Рейтинговая мощность управления | P | |||||||||||||||||||
AC-23A | KW | 1.8 | 3 | 3.7/2.5 | 7.5/3.7 | 5.5/3 | 11/5.5 | 7.5/4 | 15/7.5 | 15/10 | 30/18.5 | 30/15 | 45/22 | 37/22 | 75/37 | |||||
AC-2 | KW | 2.5 | 3.7 | 4 | 7.5 | 5.5 | 11 | 7.5 | 15 | 18.5 | 30 | 30 | 45 | 37 | 55 | |||||
AC-3 | KW | 1.5 | 2.2 | 3/2.2 | 5.5/3 | 4/3 | 7.5/3.7 | 5.5/4 | 11/5.5 | 11/6 | 18.5/11 | 15/7.5 | 30/13 | 22/11 | 37/18.5 | |||||
AC-4 | KW | 0.37 | 0.55 | 0.55/0.75 | 1.5/1.5 | 1.5/1.1 | 3/2.2 | 2.7/1.5 | 5.5/3 | 5.5/2.4 | 7.5/4 | 6/3 | 12/5.5 | 10/4 | 15/7.5 |
Примечание 1: земля линии;
Механическая жизнь и электрическая жизнь
Механическая жизнь: 0,1×106Второе. Операционная частота составляет 120/ч.
Электронная жизнь: 0,03×106Второе. Операционная частота составляет 120/ч.
◆ Размер и размер установки
Основанная прямоугольная панель
Спецификация модели | Спецификация панели | Размеры (мм) | Размер установки (мм) | ||||||
A | B | C | L | E | F | D1 | D2 | ||
LW39B-10 | M0 квадрат | 30 | 30 | 28 | 22+8n | 20 | | φ8 | 3.2 |
LW39B-10 | M0 квадрат | 30 | 30 | 28 | 26.5+12n | 20 | | φ8 | φ3.2 |
LW39B-20 | М1 -квадрат | 48 | 48 | 43 | 22+9.6n | 36 | 36 | φ8.5 | φ4.5 |
| M1 прямоугольник | 48 | 60 | 43 | 22+9.6n | 36 | 36 | φ8.5 | φ4.5 |
| М2 квадрат | 64 | 64 | 43 | 22+9.6n | 48 | 48 | φ10 | φ4.5 |
| M2 прямоугольник | 64 | 80 | 43 | 22+9.6n | 48 | 48 | φ10 | φ4.5 |
LW39B-20 | М2 квадрат | 64 | 64 | 60 | 42.5+12.6n | 48 | 48 | φ10 | φ4.5 |
| M2 прямоугольник | 64 | 80 | 60 | 42.5+12.6n | 48 | 48 | φ10 | φ4.5 |
| М3 квадрат | 88 | 88 | 60 | 42.5+12.6n | 68 | 68 | φ13 | φ6 |
LW39B-25 | М1 -квадрат | 48 | 48 | 45.2 | 23+12.8n | 36 | 36 | φ8.5 | φ4.5 |
| M1 прямоугольник | 48 | 60 | 45.2 | 23+12.8n | 36 | 36 | φ8.5 | φ4.5 |
| М2 квадрат | 64 | 64 | 45.2 | 26.5+12.8n | 48 | 48 | φ10 | φ4.5 |
| M2 прямоугольник | 64 | 80 | 45.2 | 26.5+12.8n | 48 | 48 | φ10 | φ4.5 |
LW39B-32 | М2 квадрат | 64 | 64 | 58 | 29.2+12.8n | 48 | 48 | φ10 | φ4.5 |
| M2 прямоугольник | 64 | 80 | 58 | 29.2+12.8n | 48 | 48 | φ10 | φ4.5 |
| М3 квадрат | 88 | 88 | 58 | 29.2+12.8n | 68 | 68 | φ13 | φ6 |
LW39B-32F | М1 -квадрат | 48 | 48 | 48 | 23+14n | 36 | 36 | φ8.5 | φ4.5 |
| M1 прямоугольник | 48 | 60 | 48 | 23+14n | 36 | 36 | φ8.5 | φ4.5 |
| М2 квадрат | 64 | 64 | 48 | 24.5+14n | 48 | 48 | φ10 | φ4.5 |
| M2 прямоугольник | 64 | 80 | 48 | 24.5+14n | 48 | 48 | φ10 | φ4.5 |
LW39B-63 | М2 квадрат | 64 | 64 | 66 | 29.2+21.5n | 48 | 48 | φ10 | φ4.5 |
| M2 прямоугольник | 64 | 80 | 66 | 29.2+21.5n | 48 | 48 | φ10 | φ4.5 |
| М3 квадрат | 88 | 88 | 66 | 29.2+21.5n | 68 | 68 | φ13 | φ6 |
LW39B-125 | М3 квадрат | 88 | 88 | 84 | 35+26.5n | 68 | 68 | φ13 | φ6 |
LW39B-160 | М3 квадрат | 88 | 88 | 88 | 35+32.5n | 68 | 68 | φ13 | φ6 |
