Резиновый синхронный ремень 132mxl B165mxl 165 зубной промышленности трансмиссии по ремню промышленности с типом лестницы с ремнем для формы зубов.

Цена: 106-275руб.    (¥5)
Артикул: 42353225322

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:上海博胜工业皮带
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Другие
Выберите размер / комплектацию
  • 5 мм ширина
  • 10 мм ширина
  • Ширина 13 мм
  • По другой ширине и цене, пожалуйста, проконсультируйтесь с обслуживанием клиентов, спасибо
  • Ширина 16 мм
  • 9 мм ширина
  • 4 мм ширина
  • 3 мм ширина
  • Ширина 18 мм
  • 2 мм ширина
  • Ширина 15 мм
  • 7 мм ширины
  • 8 мм ширина
  • Ширина 17 мм
  • Ширина 6 мм
  • 12 мм ширины
Добавить в корзину
Другие товары этого продавца
¥5106руб.
¥5106руб.
¥5106руб.
¥5106руб.
  • Информация о товаре
  • Фотографии
Цвет: По другой ширине и цене, пожалуйста, проконсультируйтесь с обслуживанием клиентов, спасибо, Ширина 13 мм, Ширина 17 мм, Ширина 16 мм, Ширина 6 мм, Ширина 18 мм, 12 мм ширины, 7 мм ширины, 10 мм ширина, 4 мм ширина, 9 мм ширина, 2 мм ширина, 3 мм ширина, 8 мм ширина, Ширина 15 мм, 5 мм ширина
Полоса пропускания (мм): Другие

1,00 Юань
1,00 Юань
1,00 Юань
1,00 Юань
1,00 Юань
1,00 Юань



наименование товара:

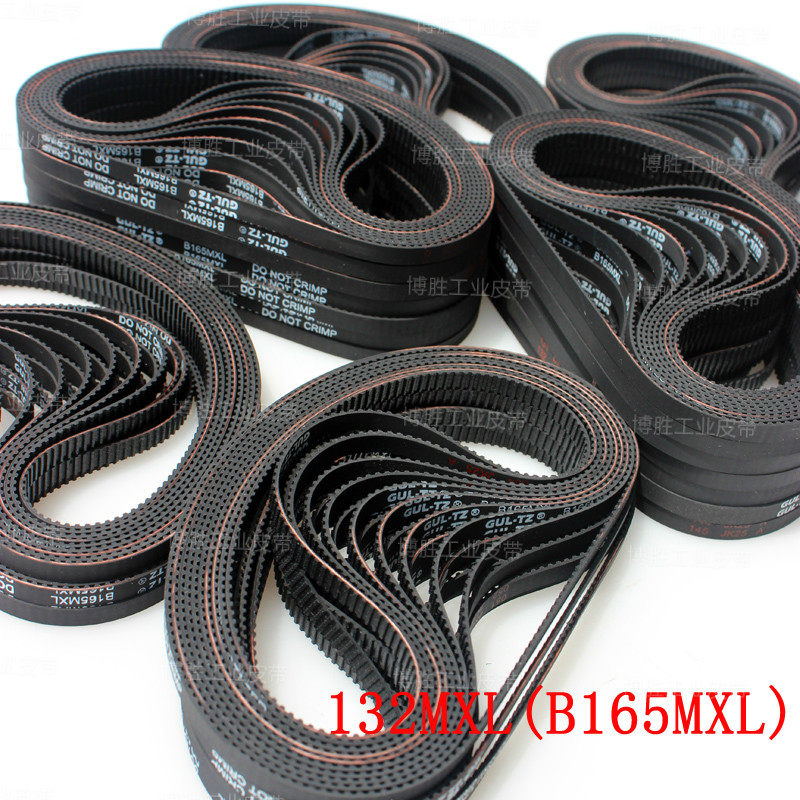

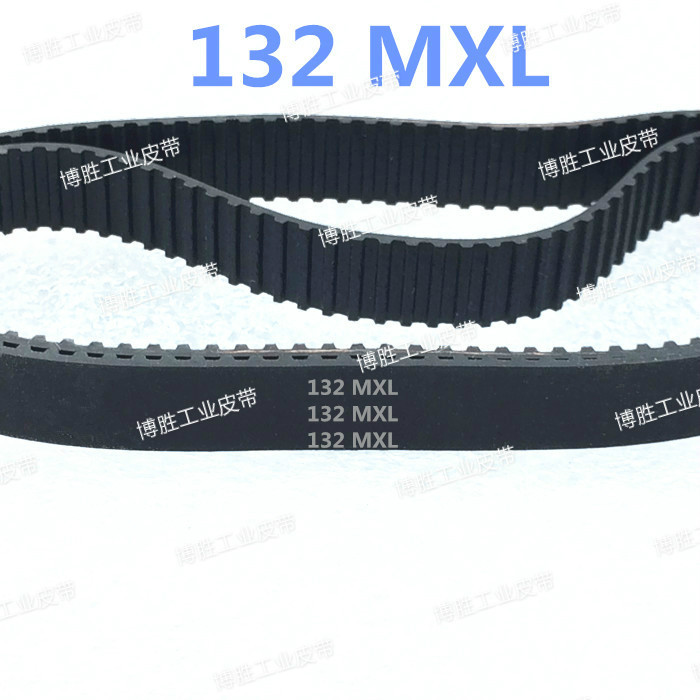

Резиновый синхронный ремень/промышленная синхронизация пояса: 132mxl/b165mxl

Количество зубов: 165

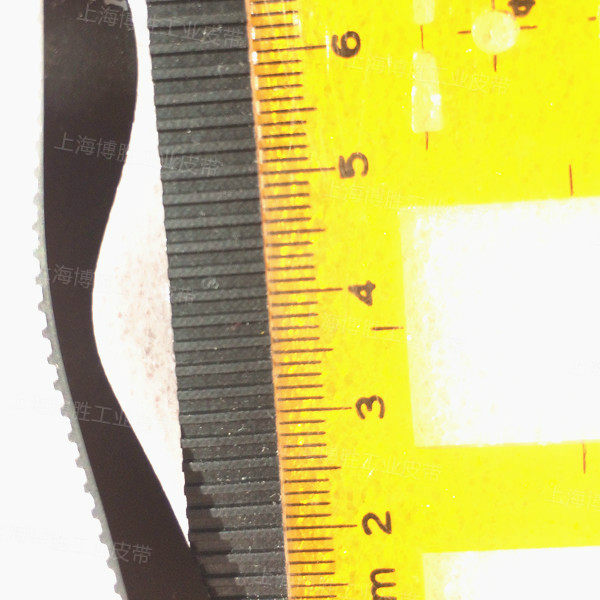

Ширина может быть произвольно сокращена по мере необходимости.

Дорогие друзья,Параметры продукта показаны ниже:















ремень ГРМ

Синхронная полоса представляет собой прочный слой со стальным проволочным веревочным или стеклянным волокном, который покрытПолиуретанИли цитоплазма хлорной резины, внутренний периметр полосы изготовлен из формы зуба, так что он мезон с колесом формы зуба.СинхронизироватьПередача инфекцииВ то время передача точна, сила невелика, структура компактная, структура компактная, стойкость масла, хорошее сопротивление истирания, хорошие антиатрагированные характеристики, обычно используйте температуру-20℃-80℃,v<50m/s,P<300kw,i<10,Его также можно использовать для передачи с низкой скоростью для передачи, необходимой для синхронизации.

Обзор

ремень ГРМТрансмиссия состоит из ремня кольцевого ряда с равноправной прожиточностью интерьера и колеса с равным зубом.Он интегрирует передачу, передачу цепи ипередачаИх соответствующие преимущества.При повороте мощность передается сеткой с высотой зуба и колеса.Передача синхронной полосы для передачи имеет точный коэффициент передачи.шумНебольшой коэффициент передачи большой, обычно достигается1:10СущностьС разрешением скорости линии можно достичь50M/S, Проезжая силу от нескольких ватт до ста киловатт.Эффективность передачи высока, как правило, может достичь98%Структура является компактной, подходящей для многоосевой передачи, без смазки, без загрязнения, поэтому она может работать должным образом в местах, где загрязнение и рабочая среда не допускаются.Передача продуктов широко используется для текстиля,станок, Табак, коммуникационные кабели, легкая промышленность, химикат, металлургия, инструменты инструментов, пищевые продукты, шахты, нефть, автомобили и другие виды различных типов механической передачи.

Особенности

(1) Передача является точной, без скольжения во время работы и постоянный коэффициент передачи;

(2) Передача стабильна, имеет возможность буферизировать, уменьшить вибрации и низкий уровень шума;

(3) Высокая эффективность передачи может быть достигнута0.98, Эффект, способный к энергии очевиден;

(4) Это удобно для технического обслуживания, без смазки и низких затрат на техническое обслуживание;

(5) Соотношение скорости больше, как правило, достигается10, Скорость линии может достигать50m/s, С большим диапазоном передачи мощности, который может достигать нескольких ватт до сотен киловатт;

(6) Его можно использовать для передачи на длинные расстояния, а центральное расстояние можно достичь10mвыше.

(7)ОтносительноVТип передается, предварительная сила мала, а нагрузка на подшипник и подшипник невеликаПредметы

Форма отказа

①Принесение усталостных перерывов;

②Резка и раздавие зубами;

③Сторона ремня, ношение зубов, выпадение из сумки;

④Удлинение слоя нагрузки, увеличение расстояния, помехи и лазание зуба для формирования зубов;

⑤Воздействие и перегружена полоса, чтобы сломать.

⑥Трещины или мягче с задней частью спины

⑦Чрезмерный бег шума

Классификация

Существует два типа трапециевидных зубов и синхронных зубов.(HСерьезныйHTDпринести), Плоский верхний дуговый зуб(SСерия также называетсяSTPDпринести)И вогнутый верхний параболический зуб линии (RСерия).

Синхронная лента трапециевидных зубов

Существует два типа трапециевидных зубов, синхронных с однопользовательными и двусторонними зубами.Двойные и зубы делятся на симметричный тип зубов (кодDA)И ошеломленные зубы(кодовое имяDB〕.

Синхронизация трапециевидного зуба имеет два измерения: система расстояния и модуль.Моя страна принимает систему интервалов и основана на нейISO 5296Сформулировать соответствующие стандарты синхронной передачиGB/T 11361~11362-1989иGB/T 11616-1989.

Синхронная полоса дуги

Полоса синхронизации дуговых зубов, кроме формы зубаКриваяВнешняя, его структура в основном такая же, как синхронизация трапециевидных зубов. Расстояние между полосой равно.Корневой хребет корня корняОжидание больше трапециевидных зубов.После того, как зуб загружается, состояние распределения напряжений станет лучше, и концентрация зубов на напряжении успокаивается, что улучшает зубы.ГрузоподъемностьСущностьСледовательно, полоса синхронизации изогнутых зубов более передана, чем синхронизация трапециевидных зубов, и может предотвратить помехи зубами в процессе сетки.

Арочный зуб синхронизируется с хорошей износостойкой, небольшим шумом на работе, без смазки, может использоваться в суровой среде с пылью.Он широко использовался в продуктах питания, автомобилях, текстиле, фармацевтических препаратах, печати, сборе бумаг и других отраслях промышленности.

Модель

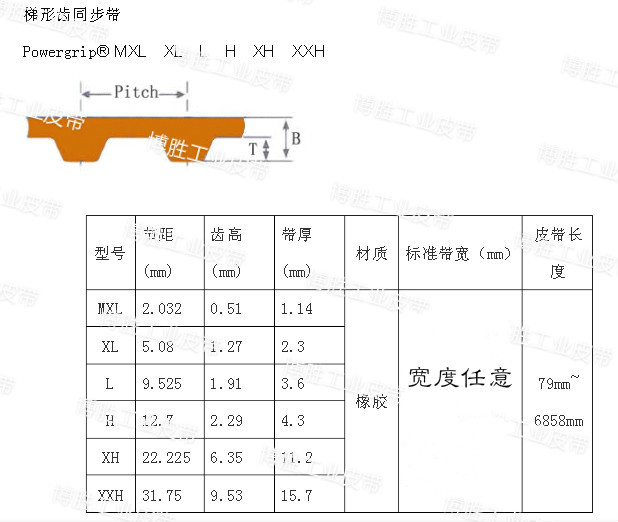

Квадратные зубы синхронная полоса

МодельЗазор(mm)Высокие зубы(mm)С толстым(mm)угол&beta;&deg;

MXL 2.032 0.51 1.14 40

XL 5.080 1.27 2.30 50

L 9.525 1.91 3.60 40

H 12.70 2.29 4.30 40

XH 22.225 6.35 11.20 40

XXH 31.750 9.53 15.70 40

T2.5 2.5 0.7 1.30 40

T5 5 1.20 2.20 40

T10 10 2.50 4.50 40

T20 20 5.00 8.00 40

AT5 5 1.20 2.70 50

AT10 10 2.50 5.00 50

AT20 20 5.00 8.00 50

Синхронная полоса дуги (высокий крутящий момент)

Зубной кодМодельЗазор(mm)Высокие зубы(mm)С толстым(mm)

HTD 2M 2 0.75 1.36

3M 3 1.17 2.4

5M 5 2.06 3.8

8M 8 3.36 6.00

14M 14 6.02 10.00

20M 20 8.4 13.20

Синхронная полоса (высокий крутящий момент)

Зубной кодМодельЗазор(mm)Высокие зубы(mm)С толстым(mm)

STPD/STS

S2M 2 0.76 1.36

S3M 3 1.14 1.9

S4.5M 4.5 1.71 2.81

S5M 5 1.91 3.4

S8M 8 3.05 5.3

S14M 14 5.3 10.2

RPP/HPPD

2M 2 0.76 1.36

3M 3 1.15 1.9

5M 5 1.95 3.5

8M 8 3.2 5.5

14M 14 6.00 10

Синхронный принцип работы:

Синхронная трансмиссия - это кольцо с равным зубом на поверхности внутренней еженедельной поверхностиРеменьОн состоит из руля ремня с соответствующими зубами. При запуске зуб и высота ремня с колесами являются сетчатыми и передающими движением и мощностью. Он интегрируется.Передача ремня, Цепная динамическая передача передачи Нового типа трансмиссии.

Меры предосторожности для установки и использования синхронных полос и синхронных колес:

Уменьшить центральное расстояние от колеса, если естьПлотное колесоСначала следует выпустить, установите центральное расстояние после установки ремня.Для передачи фиксированного центрального расстояния сначала удалите колесо ремня, установите ремешок на колесо ремня, а затем установите ремешок к валу.

Вы также должны обратить внимание на следующие баллы во время установки:

① При установке синхронной полосы, если центральное расстояние двух ременных колес может быть перемещено, центральное расстояние от пояса должно быть сокращено, необходимо установить синхронную полосу, а затем сброшено центральное расстояние.Если есть плотное колесо, сначала расслабьте плотное колесо, затем установите синхронную полосу, а затем установите плотное колесо.

② При установке синхронной полосы на ремне помните, чтобы не быть слишком жесткой, или используйте отвертку, чтобы подготовить синхронную полосу, чтобы предотвратить сломанное явление, которое не может знать о появлении в синхронной полосе.При разработке колеса лучше всего выбрать структуру, которая может двигаться рядом друг с другом.

③ контролировать правильную плотность.

④ В синхронной передаче параллелизм двухполосной оси колес является относительно высокой, в противном случае синхронная полоса будет производить смещение и даже выпрыгнуть из колеса.Ось не является параллельной и вызовет неравномерное напряжение, вызывая ранний износ с зубами.

⑤ Стойка с помощью вспомогательного колеса должна иметь достаточную жесткость, в противном случае колес

Повреждать

1, Недостаточная стеснение:

Если жесткости недостаточно, то трения будет недостаточно. Тогда оно скользит, так что износ синхронной полосы будет увеличиваться, так что способность других потерь нагрузок передачи, передача не стабильна, чтобы сделать Передача теряет свой эффект.

2, Слишком плотная сила:

Напряжение слишком велико в синхронном поясе, и деформация серьезно, что уменьшит использование синхронной полосы.

3На поясе синхронизации есть мусор:

Если синхронизация остается с смазкой и т. Д., Поскольку грязь содержит химические вещества, она может войти в синхронный пояс, разрушая состав его материальной структуры.

4, Синхронные колеса не правы:

Если синхронные колеса не сочетаются в паре, это приведет к скольжению синхронной полосы, искажать его и износ лихорадки, поэтому синхронное колесо должно быть положительным.

5Длина синхронной полосы не равна:

Если длина ряда ремней не будет равной, жесткая сила каждого синхронного пояса будет отличаться, а у некоторых будет проскальзывать или слишком напряжение, так что синхронная полоса будет носить.Поэтому при применении вы должны выбрать ту же зону синхронизации.

6.Если синхронная полоса не работает в течение длительного времени, ее необходимо открыть, в противном случае она уменьшит использование синхронной полосы и создаст деформацию синхронной полосы.

7.Если синхронная полоса помещается слишком долго, она сделает резиновое старение и уменьшит срок службы.

8Если есть газ, pH или какой -то газ, который повредит синхронной полосе, он также уменьшит использование синхронной полосы, чтобы сократить использование синхронной полосы.

9Амплитуда вибрации слишком большая:

Если машина быстро вибрирует, синхронная полоса быстро дергается, что приведет к серьезному воздействию синхронной полосы, что снижает срок полезного использования.

10., Начать перегрузку:

Работа синхронизации с перегрузкой будет генерировать слишком большое напряжение, что приведет к повреждению из -за скольжения.

11Синхронные колесные канавки изношены:

Время синхронных колес слишком длинное, износ слота усиливается, а угол неверный. затягивание силы, вызывая повреждение треугольной полосы.

Общая проблема

1, Синхронный разрыв зубов

2, Ненормально носить край

3, Синхронная полоса использует середину края

4, Синхронное бег

5, Синхронная полоса вертикального отверстия

решение

1, Не скручивайте ремень, устанавливайте широкий ремень или большой ремешок, увеличивайте диаметр или широкий ремень ремня, удалите посторонние объекты и затяните его правильно.

2, Правильно затянут, установите большую ширину и ремень для трансмиссии высокой мощности/Увеличьте размер синхронной полосы и размера колеса, проверьте тип и при необходимости измените его.

3Замените синхронное колесо ремня.

4, Отталкивайте вал, замените Wheelland, укрепите подшипники или шасси.

5, Отталкивайте вал, замените Wheelland, укрепите подшипники или шасси.

6, Замените колесное колесо для фланцевого ремня, перезапустите колеса/Ось, исправьте плотную силу, удалите иностранные тела, установите защитные капюшоны, проверьте устройство режущего и устройства, ориентированное на ремень.
