8 (905) 200-03-37 Владивосток
с 09:00 до 19:00
CHN - 1.14 руб. Сайт - 21.13 руб.

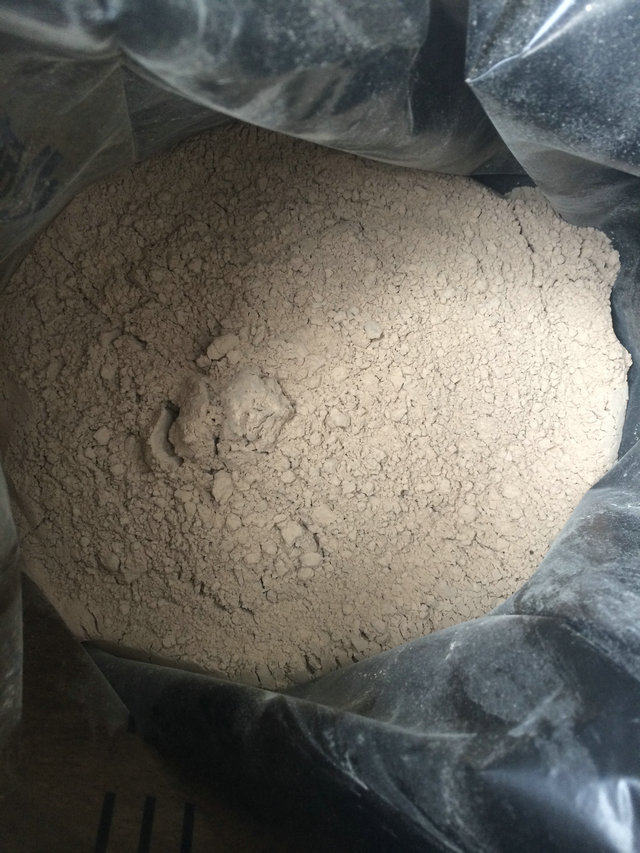

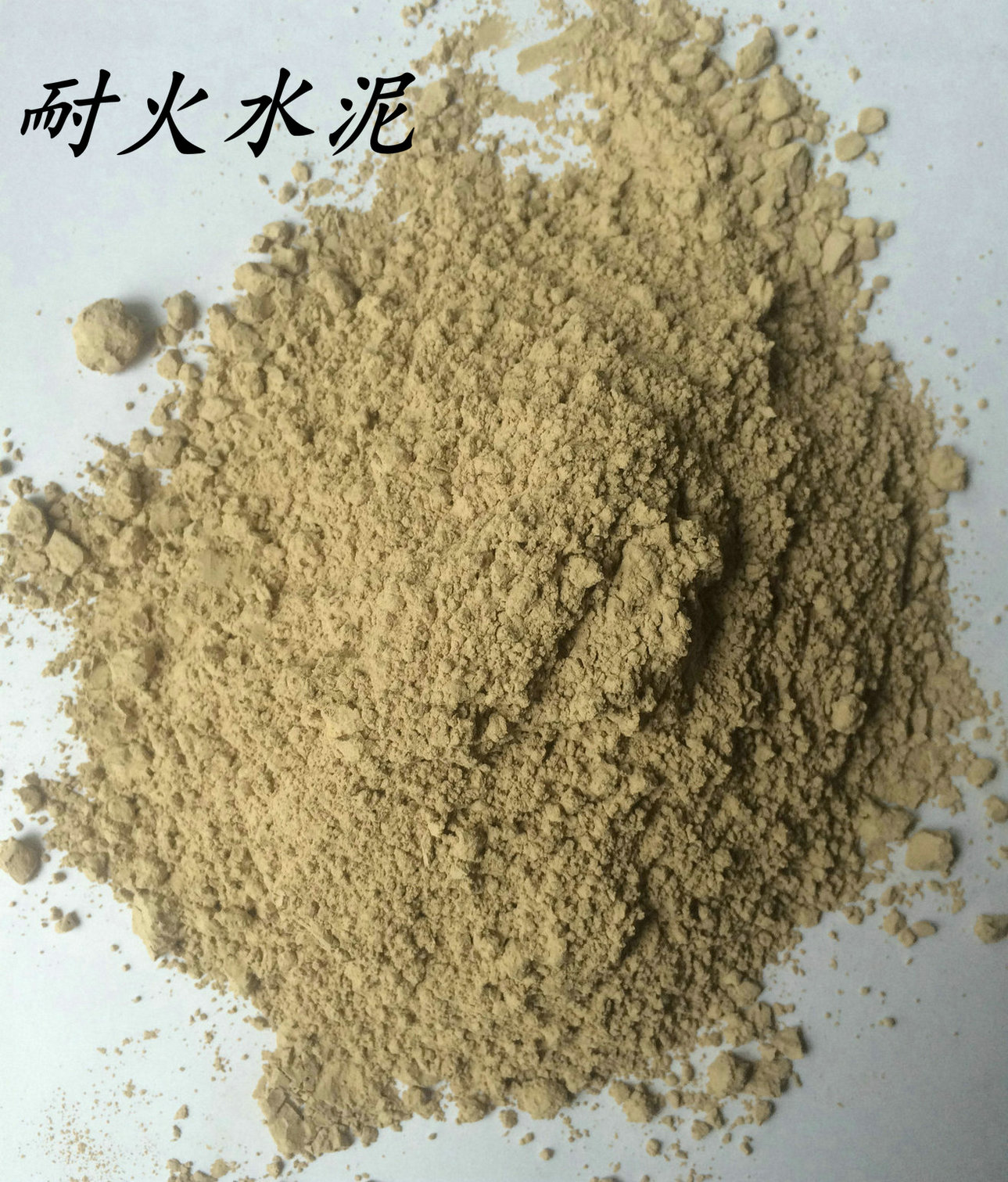

Рефрактерная цементная плита горшечная печь Печь быстро -глиняная глиня

Цена: 64руб.    (¥3)
Артикул: 38487837585
Доставка по Китаю (НЕ включена в цену):
127 руб. (¥6)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:特种水泥2014
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥14.9315руб.
¥13.9294руб.
¥1503 170руб.
¥5106руб.
  • Информация о товаре
  • Фотографии

[有任何疑问都可以联系我哦！]18916115479

[维修师傅的建议：耐火沙和耐火水泥1：1的比例混合使用 效果更佳（也可以用耐火土混合耐火水泥）]

[耐火沙的链接：][http://item.taobao.com/item.htm?spm=a1z10.1.w4004-6719000362.4.cSDEN3]&id=38473782792

[初凝:30分钟]&nbsp;[终凝：]<[6小时]

[快的话30分钟就会干 慢的话要6个小时]

&nbsp;&[nbsp;灶具工厂提供的专用耐火砂，需要几公斤就拍几件，与耐火水泥配合一般按照1:1的比例加水调和使用，耐高温，干得快，不耽误厨师工作，不会用的可与店主联系，店主会教你使用方法。18916115479]

[耐火沙就是耐火骨料，如果单纯用耐火水泥的话，高温后会产生不少的裂纹]

[如果涂层比较厚的话，建议使用耐火沙 ，][量大发物流]

[铝酸盐水泥的主要矿物成份为铝酸一钙（CA），二铝酸一钙（CA2)和少量的七铝酸十二钙（C12A7),钙黄长石（C2AS)以及少量的钙钛石（CT),铁酸二钙（C2F).其中（CA)矿物水化速度快，凝结正常具有快硬、早强的特点。而CA2水化速度较缓慢，但后期强度增长较大。这种水泥的三天抗压强度可达到最大强度的90％左右。因此，其品质标准中以一、三天的搞压，抗折强度来确定它的品位。]
[铝酸盐水泥具有较好的耐高温性能，在较高温度下仍能保持较高强度，并且随CA2含量的增加，其耐高也提高，因此，它适合用作配制各种耐火浇注料的结合剂。根据采用不同品位的耐火骨料，可配制出使用温度在1400]&[deg;C以下的耐火浇注料。]
[铝配盐水泥早期强度虽然发挥较快，但它有一个缺陷，是长期强度下降，其原因是它的水化物CAH10,C2AH8晶系都不稳定，介会逐渐转化为稳定的C3AH6，在转化过程中强度下降，晶型的转化速度与强度下降率，均与环境温度和湿度有极大关系。在35]&[deg;C饱和温度下，28天可完成轩化，强度下降至最低值。而在温度低于20]&[deg;C的干燥条件下，转化速度非常缓慢。因此，铝酸盐水泥不很适合单独使用于建筑工程上，若需采用时，应按GB201中附录所规定的注意事项进行。]
[根据铝酸盐水泥这一缺陷，水泥工作者研究利用其优点，克服缺点，研制出各种改性的铝酸盐水泥衍生产品系列，诸如自应力水泥，膨胀水泥，建筑用石膏铝酸盐水泥，不收缩不透水水泥，快硬高强铝酸盐水泥，特快硬调凝铝酸盐水泥等，这些特殊性能的铝酸盐水泥适用于抢修，抢建，防渗，堵漏，抗硫酸盐浸蚀，军事工程和冬季施工等特殊需要的工程，根据特殊工程的需要，本公司对上述品种中几种衍生产品，能组织生产与供应。]
[产品质量]

&nbsp;

[本公司采用回转窑法生产的铝酸盐水泥产品品位与质量，按最新国家标准GB201-2000中铝酸盐水泥的规定，分为G6]&[middot;G7二个品位，新产品二种超早强型CA]&middot;50&[middot;G9,其质量指标均按GB201-2000中CA]&[middot;50为基准，略有修改。]
[化学成份]&nbsp;
GB201-2000
CA-50
CA-50-G6
[(相当于#625)]
CA-50-G7
[(相当于#725)]
Al2O3
SiO2
R2O
[S(全硫)]
Cl
&nbsp;
&nbsp;
&nbsp;
[％]
&ge;50[,＜60 ]
&le;8.0
&le;2.5
&le;0.4
(&le;0.1)
(&le;0.1)
&ge;50[,＜60 ]
&le;8.0
&le;2.5
&le;0.4
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&mdash;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&mdash;
[物理性能]
[细度]
[％]
m2/kg
[(＜20）]
&ge;300
&nbsp;
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&mdash;
&ge;300
&nbsp;
[0.045mm筛余比表面积]
[凝结时间]
Min
h
&nbsp;
&ge;30
&le;6
&ge;30&nbsp;&nbsp;&le;6
[初凝]
[终凝]
[抗折强度]
&nbsp;
Mpa
&nbsp;
(3.0)
5.5
6.5
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&mdash;
6.0
7.0
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&mdash;
6.5
7.5
6h
1d
3d
[抗压强度]
&nbsp;
Mpa
(20)
40
50
&nbsp;&nbsp;&nbsp;&nbsp;&mdash;
45
55
&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&mdash;
50
60
*(&[nbsp; )内的数根据GB201-2000规定，化学成份中S,Cl以及物理性能中细度的筛余和6小时强度，当用户需要或供需双方约定时，应提供结果。]
[检验方法：]
[化学成分：按GB/T205进行（全硫和氯除外）。]
[比表面积：按GB/T8074进行]
[细度：按GB/T1345进行，要改用筛孔尺寸为0.045mm筛子。]
[凝结时间：按GB201中附录A进行。]
[强度：按GB/T17671和-2000中的修改规定进行。]
[包装]
[采用符合GB9774规定的水泥包装袋包装，每袋25公斤，50公斤其他包装形式可由供需双方协商确定。]
[注意事项]
[铝酸盐水泥运输与贮存时，应特别注意防潮和不与其它品种水泥混杂]
