Оригинальный Cisco LTE-ATM-D Wireless 2G-3G-4G LTE Полночастотная полоса широкоамериканская сеть Внутренняя антенна TNC

Цена: 339руб.    (¥16)
Артикул: 630024797593
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:liangyuboyy
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥2405 072руб.
¥ 79 59.91 266руб.
¥9.9210руб.
¥ 116 791 670руб.
  • Информация о товаре
  • Фотографии

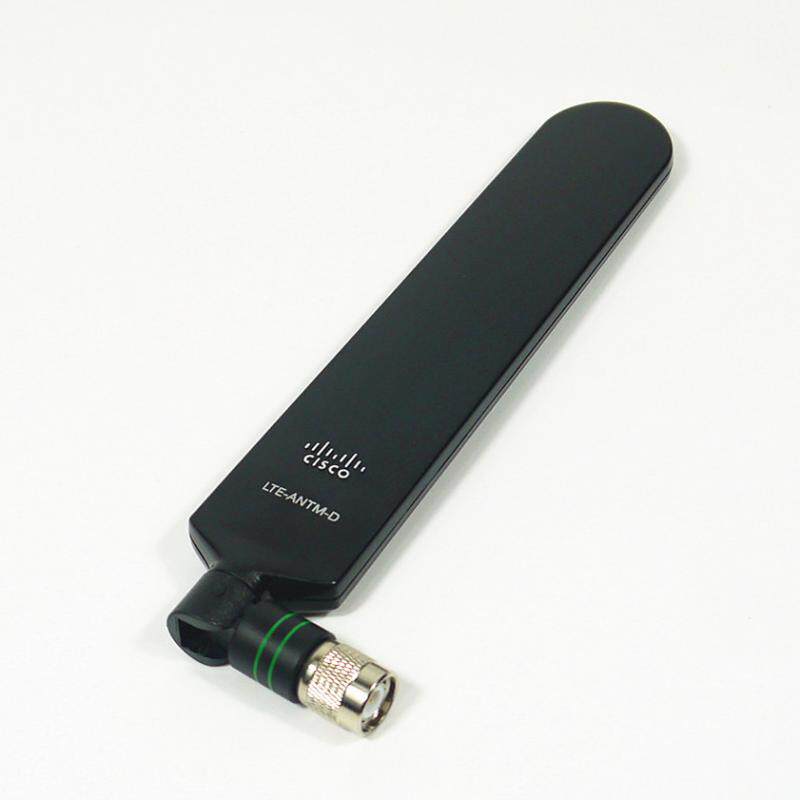

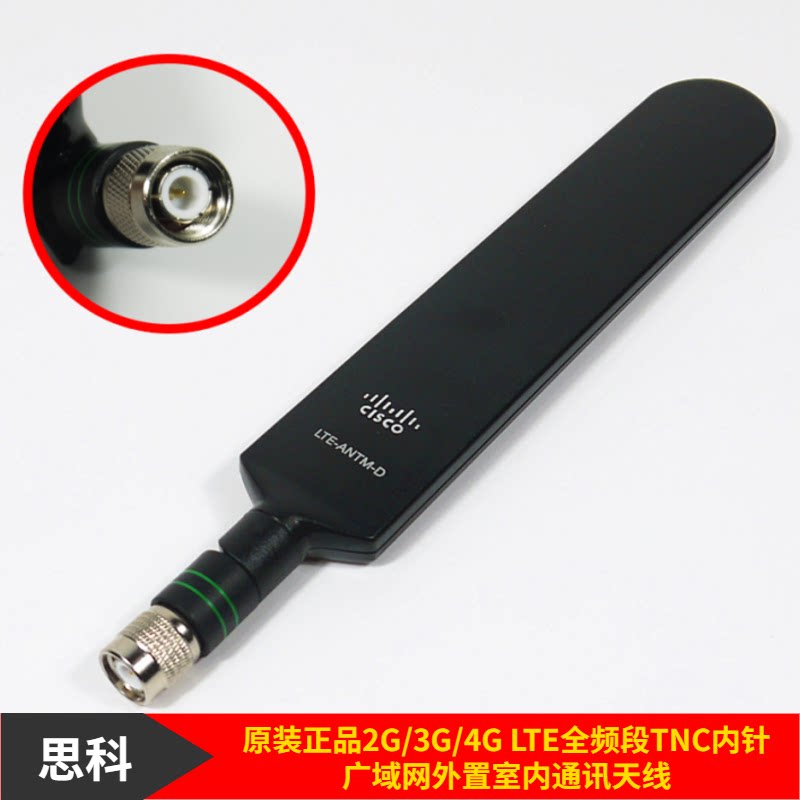

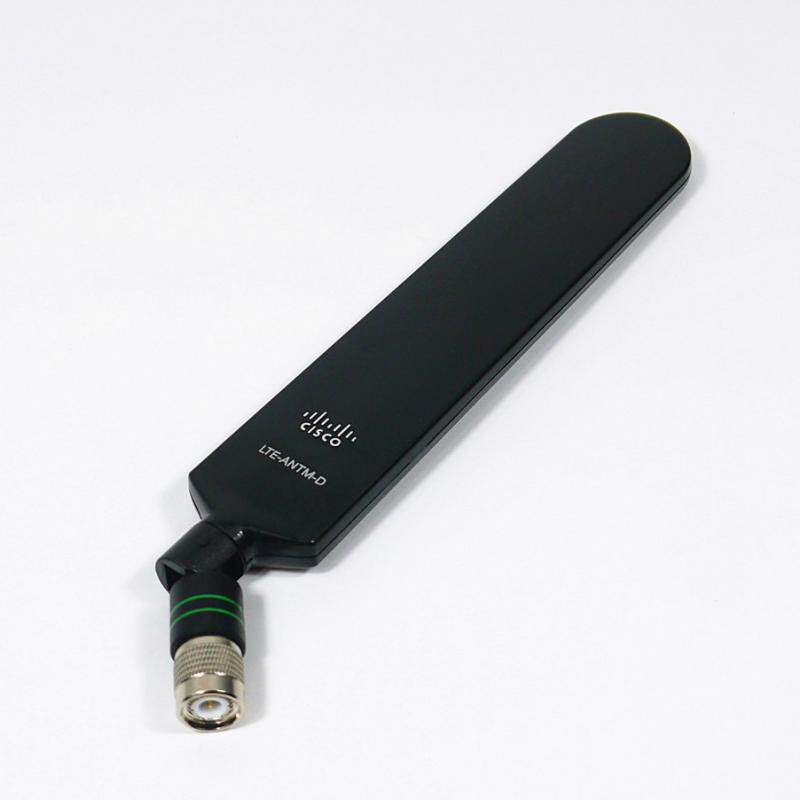

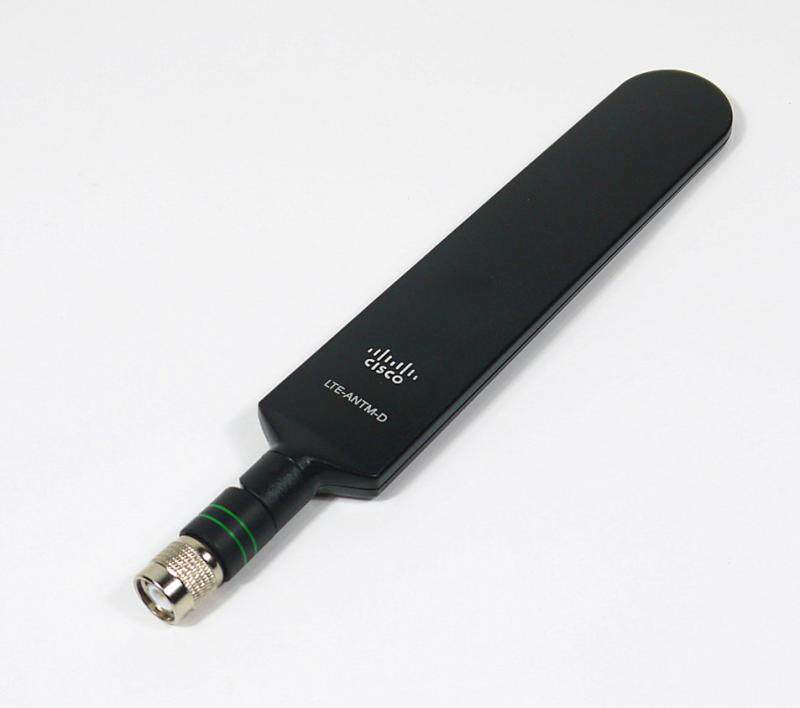

Полярная антенна LTE-ANTM-D предназначена для использования в помещении. (Ehwic) и Cisco 4G и 3G комплексные бизнес -маршрутизаторы (ISR) разработаны.

Антенна LTE-ANTM-D отмечена двойным зеленым поясом, что указывает на то, что она поддерживает маршрутизатор и модуль Cisco LTEA.

Антенна имеет следующие характеристики:

Поддержите частоту 698-960, 1648-1511 и 1710-2690 МГц.

В поддерживаемой полосе частот пиковое усиление независимой антенны составляет менее 3,7 DBI.

Суставы, маневрирующие до трех позиций остановки: 0°, 45°90°.

Внешний разъем Neillconselman (TNC) (TNC) позволяет непосредственно устанавливать антенну на любой маршрутизатор, поддерживаемый Cisco и разъем TNC женского TNC.

Мы настоятельно рекомендуем вам использовать две технологии MIMO в будущем, чтобы в полной мере использовать антенны Cisco LTE и 4G.

Рисунок 1 Cisco LTE-ATM-D Омнипотентная полярная антенна, разъем TNC и шарнир:

1

0°местоположение

5

TNC(m) connector

2

45°местоположение

6

Двойной зеленый пояс

3

90°местоположение

7

Код товара

4

соединение



Технические характеристики

Таблица 1 Спецификация антенны LTE-ANTM-D:

рабочая частота
698-960 MHz
1447-1511 MHz
1710-2690 MHz

поляризация
Вертикальный, линейный
Номинальный импеданс
50 Ом
Пиковое усиление
2.0 dBi (698-960 MHz)
2.8 dBi (1447-1511 MHz)
3.7 dBi (1710-2690 MHz)


Примечание:Пиковое усиление независимой антенны выше.Пиковое усиление будет затронуто при установлении антенн вблизи металлических объектов или непосредственно на шасси.Мы рекомендуем вам удержать антенну от очень больших шасси и металлических объектов.Вы можете установить антенны непосредственно на малые или средние шасси.Во всех случаях мы рекомендуем вам держать разные антенны вдали друг от друга и держаться подальше от различных известных источников электромагнитного излучения.



VSWR
≤ 2.5:1 (698-960 MHz)
≤ 2.5:1 (1447-1511 MHz)
≤ 2.0:1 (1710-2690 MHz)

Максимальная радиочастотная мощность
5 ватт
источник постоянного тока
Работа антенны LTE-ANTM-D не требует мощности постоянного тока.
размер
9” (L) x 1.46” (W) x 0.43” (D) (229 x 37 x 11 mm)
масса
56,8 грамм

эффективность

LTE-ANTM-D Антенна обладает высокой эффективностью независимости.Однако, в соответствии с размером шасси и других электромагнитных факторов, не рекомендуется устанавливать антенну непосредственно на шасси.

температурный диапазон

-30°C до 70°C (работа)
-40°C до 85°С (сохранено)



Карта направления радиации пола

Рисунок 2698, 824, 960 МГц клеточный антенный антенный антенный диаграмма (DBI), Азимабельный угол

Figure 3698, 824, 960 МГц клеточный антенный радиационный картина (DBI), повышение, PHI = 0

Figure 4698, 824, 960 МГц клеточный антенный радиационный паттерн (DBI), повышение, PHI = 90

Рисунок 51710, 2170, 2690 МГц диаграмма направления антенного излучения (DBI), Азимабельный угол

Figure 61710, 2170, 2690 МГц -радиационная картина (DBI), повышение, PHI = 0

Figure 71710, 2170, 2690 МГц -радиационная схема (DBI), повышение, PHI = 90

Инструкции по безопасности

предупреждать:Важное описание безопасности

Предупреждение означает опасность.Ваша ситуация может привести к травмам.Перед использованием какого -либо устройства обратите внимание на опасность, связанную с цепи, и ознакомьтесь со стандартными практиками предотвращения несчастных случаев.

Сохраните эти описания

При установке антенн следуйте следующим рекомендациям по безопасности.

Установка антенны

предупреждать:Чтобы соответствовать пределу воздействия радиочастотной радиочастотной FCC (RF), антенна должна быть не менее 7,9 дюйма (20 см) или выше от тела каждого.

предупреждать:При установке или замене устройства он должен быть заземлен сначала и, наконец, отключен.

Меры предосторожности:Не устанавливайте антенну в наружной среде.

Меры предосторожности:Для вашей личной безопасности и помогите успешно установить антенну, следуйте следующим мерам по предотвращению безопасности.

Перед началом установки спланируйте процесс установки внимательно и завершите.

Безопасность и производительность следует учитывать при выборе места установки.

Если вы впервые устанавливаете антенны, для вашей собственной и других и других, пожалуйста, обратитесь за профессиональной помощью.Ваш торговый представитель Cisco может объяснить, какой метод установки размера и типа антенны вы будете установить.

Перед установкой антенн обратитесь к своему представителю клиента Cisco, чтобы объяснить, какой метод установки использовать размер и тип антенны вы будете установить.

Установка примечания

Следующие детали включают информацию об установке антенны LTE-ATM-D:

Антенна предназначена для непосредственного установки или установки на подставке для расширения антенны.Пожалуйста, обратитесь к технической документации маршрутизатора, чтобы понять совет по установке антенны непосредственно на маршрутизатор и установить антенну на рамке антенны.В 0°Место, 45°Место или 90°Установите и разверните антенну, а затем поменяйте местоположение по желанию.Когда антенна по -прежнему растет на спаринге, антенна может быть повернута в правильное положение.Эта установка не требует программного обеспечения.

В дополнение к позиционированию антенны, позиция установки 4G маршрутизатора беспроводной электростанции играет важную роль в определении всей производительности сети.По сравнению с маршрутизатором вблизи базовой башни сотовой основы от 10%до 50%доступной полосы пропускания в самом дальнем покрытии.

Из -за эмиссии антенны и получения радиосигналов его производительность будет отрицательно повлиять на окружающую среду, включая физические препятствия.Интерференция RF (RF) может происходить между беспроводными системами вблизи друг друга, особенно когда антенна этих систем приближается друг к другу.

Следуйте следующим принципам руководства, чтобы обеспечить наилучшую производительность:

При использовании на модульном маршрутизаторе с модулями EHWIC или NIM всегда устанавливайте антенну на соответствующем расширенном кабеле и антенной стойке.Если он напрямую установлен на модуле EHWIC или NIM, производительность антенны и производительность маршрутизатора не будут лучшими.

Позвольте антенне непосредственно к меньшим физическим размерам.

Чтобы получить наилучшую производительность, несколько антенн составляют не менее 17 дюймов (43 см).

В качестве, возможно, установите Ehwic (или NIM) и антенну на базовую станцию ​​или башню сотовой линии, где нет физического препятствия.Препятствия вдоль линии видимости между оборудованием и местными базовыми станциями уменьшат беспроводные радиосигналы.В офисной среде, чтобы повысить производительность, Ehwic, NIM и антенна должны быть установлены над полом или рядом с потолком, потому что большинство препятствий часто находятся рядом с полом.

Плотность материала, используемого в структуре здания, определяет количество стен, которые должны проходить при сохранении достаточного покрытия.Перед выбором расположения установки антенны рассмотрите следующее:

Влияние стен бумаги и этилена мало влияет на проникновение сигнала.

Сплошные и сборные бетонные стены ограничивают сигнал через одну или две стены без уменьшения покрытия.

Бетонные и деревянные блоки ограничены тремя или четырьмя стенами через сигнал.

Сигнал может проникать на стены, построенные с сухими стенами или деревом.

Толстая металлическая стенка или металлическая шелковая сетчатая стенка сетки могут отражать обратно сигнал и вызвать плохое проникновение.

Избегайте установки антенн рядом с колоннами или вертикальными кронштейнами, которые приведут к области тени и уменьшат область покрытия.

Держите антенну вдали от отражаемых металлических объектов, таких как нагревание и воздушные трубопроводы, большая потолочная ферма, верхняя конструкция здания и основные линии кабеля силовых кабелей.При необходимости используйте расширенные кабели, чтобы переоценить антенну, чтобы держать их подальше от этих препятствий.
