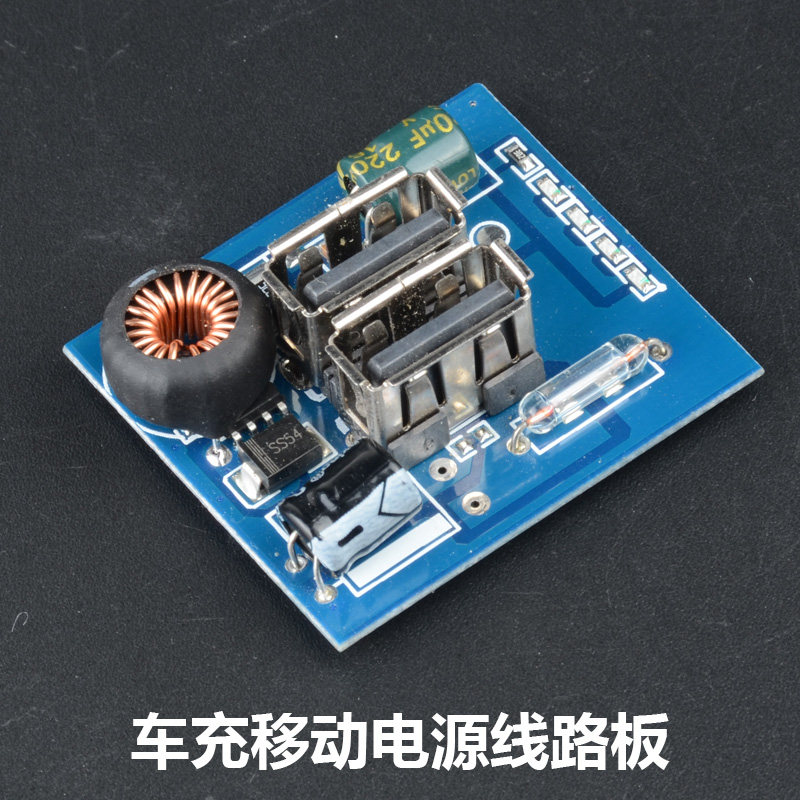

HZ-5030, быстрая зарядка, 5V2.5A, двухпортовый интеллектуальный выход, один-два, схема маршрута зарядки мобильного телефона, планшета, автомобиля
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[概述]
[CX8812是一款输入耐压可达32V，并且] [能] [够] [实] [现] [精] [确] [恒] [压] [以] [及] [恒] [流] [的] [同] [步] [降] [压] [型] [DC-DC转换器]
[CX8812内置65m]Ω Power [MOS，可支] [持2.5A持续输出电流]
CX8812 [具] [备] [高] [性] [能] [的] [负] [载] [响] [应以及输] [入电压响应能力，同时精确的恒压和恒流控制] [环路实现极小的负载调整率和线性调整率，]±[5%的恒流精度优于市面上绝大多数同类产品]
[CX8812无需外部补偿，可以依靠自身内] [置稳定环路实现恒流以及恒压控制，同时具备] [线缆压降补偿功能]
[CX8812是一款应用极简，性能卓越，稳] [定可靠的恒压恒流降压型DC-DC转换器]
[特点]
- [高性价比车载充电器方案]
- [输入耐压可达32]
- [内置65m]Ω Power [MOS，可支持2.4A] [持续输出电流]
- [内置高精度恒流以及恒压控制环路]
- [超高恒流精度] ±5%
- [恒压精度] ±2%
- [无需外部补偿]
- 135k [Hz固定开关频率]
- [线缆补偿压降]
- [短路保护(SCP)，过热保护（OTP），过] [压保护（OVP）以及欠压保护（UVLO）]
- [SOP-8L封装形式]
[功能描述]
[ CX8812 VIN耐压可达32V，可以在7.5~32范围内工作。当VIN由0V升至7.5V后，CX8812 启动，VIN下降至7V以下时，CX8812则停止工作。]
[ 系统软启动]
[ 当CX8812刚刚上电或者经过短路保护后重启时，内部恒压和恒流参考源都会从0开 始经过300uS缓慢升至预设值，以此避免刚刚启动时系统上出现过大的冲击电流。]
[ 恒压输出]
[ CX8812内部反馈和PWM环路，将输出电压稳定在5.1V。]
[ 输出过压保护]
[ 当检测到VOUT的电压达6.5V，CX8812则强制停止输出，避免异常应用情况下对后端 用电设备造成损害。]
[ 恒流输出]
[ CX8812通过采样ISEN与VOUT之间的压差来检测输出电流，并通过闭合环路来调节输 出使输出电流为预设的值。]
[ 输出电流可以通过检流电阻RISEN设置： 恒定电流输出在输出电压大于2.5V时有效，当负载太重导致输出电压低于2.5V时，]
[ CX8812将进入短路保护模式。]
[ 短路保护]
[ 当由于负载太重，输出电压VOUT降至2.5V以下时，CX8812进入短路保护模式。短路保护模式下，CX8812工作频率降至正常频率1/3。如果VOUT持续4mS仍未升至2.5V以上， CX8812会停止输出，等待32mS后重新启动。]
[ 线缆电压补偿]
[ CX8812：]
[ 过热保护]
[ 当CX8812检测芯片内部温度达到140度时则停止输出，当温度下降至115度以下时再 次恢复输出。]

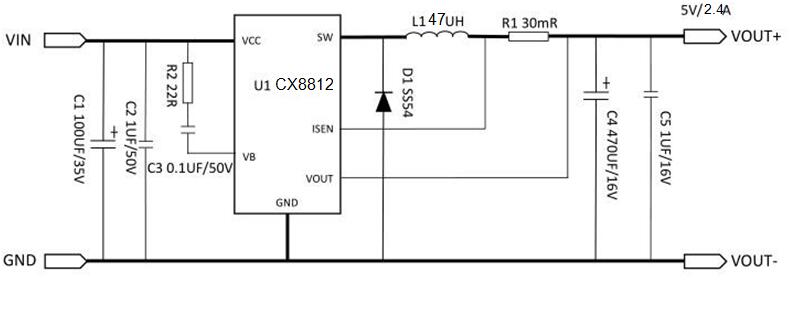

[典型应用原理图]

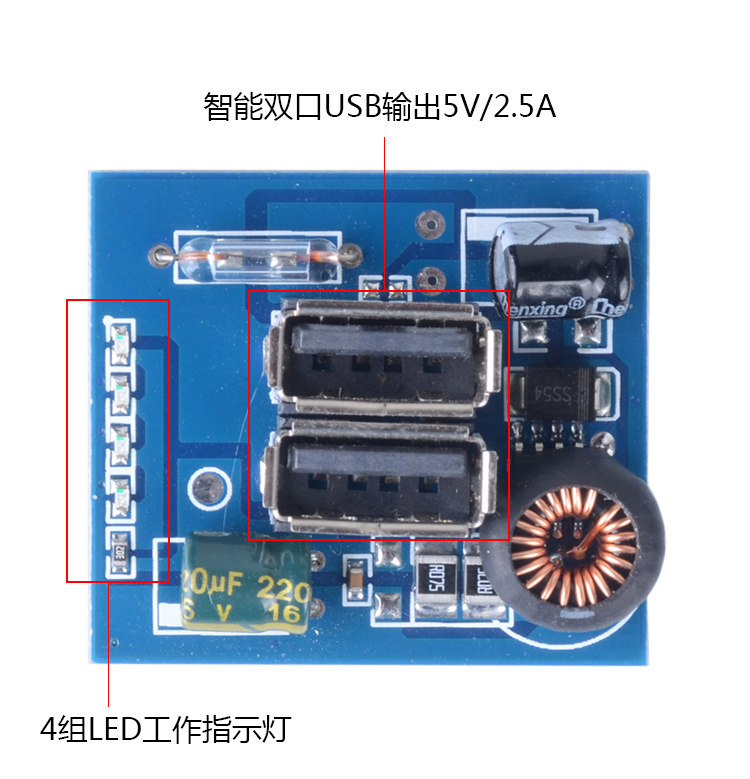

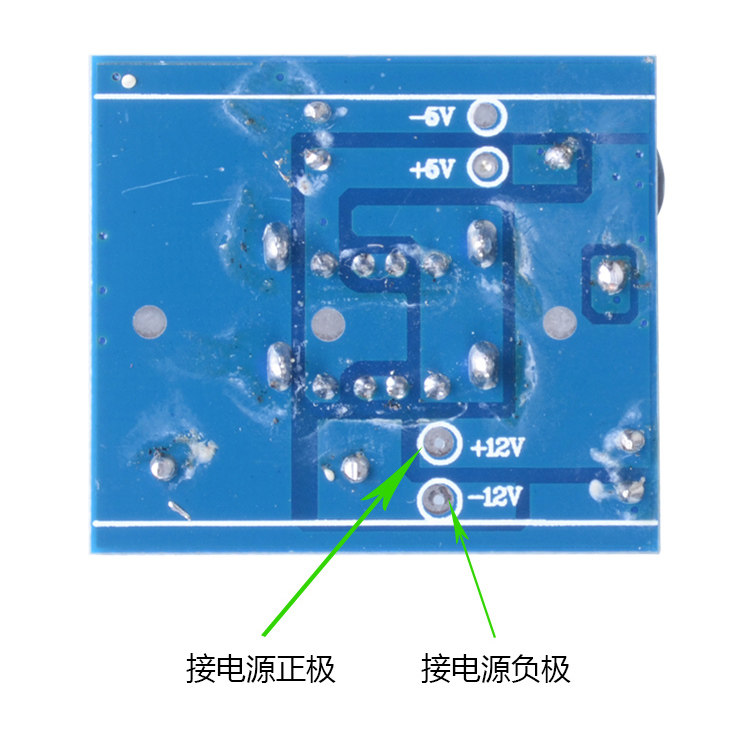

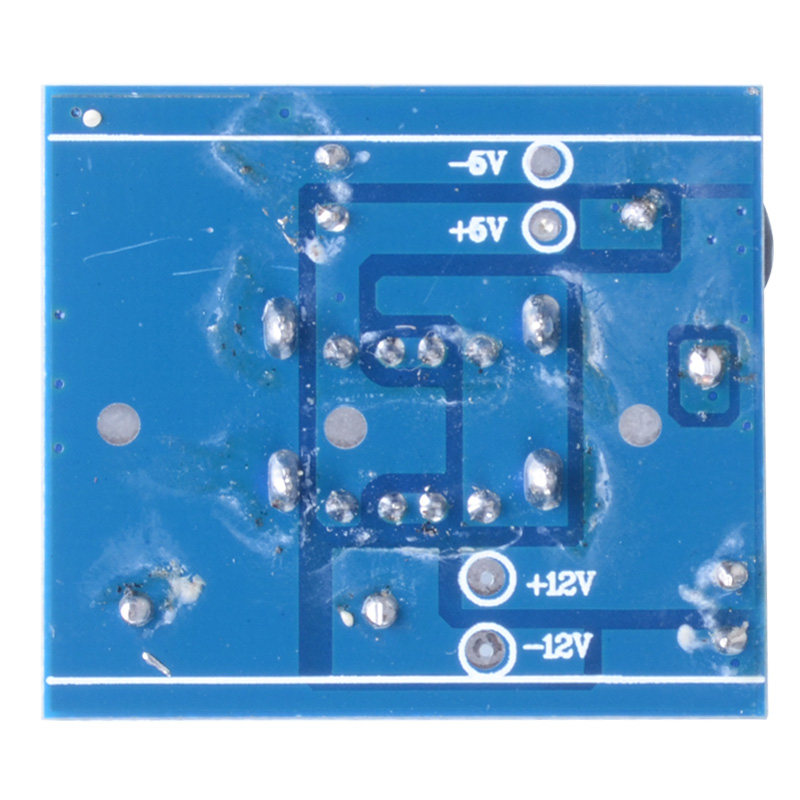

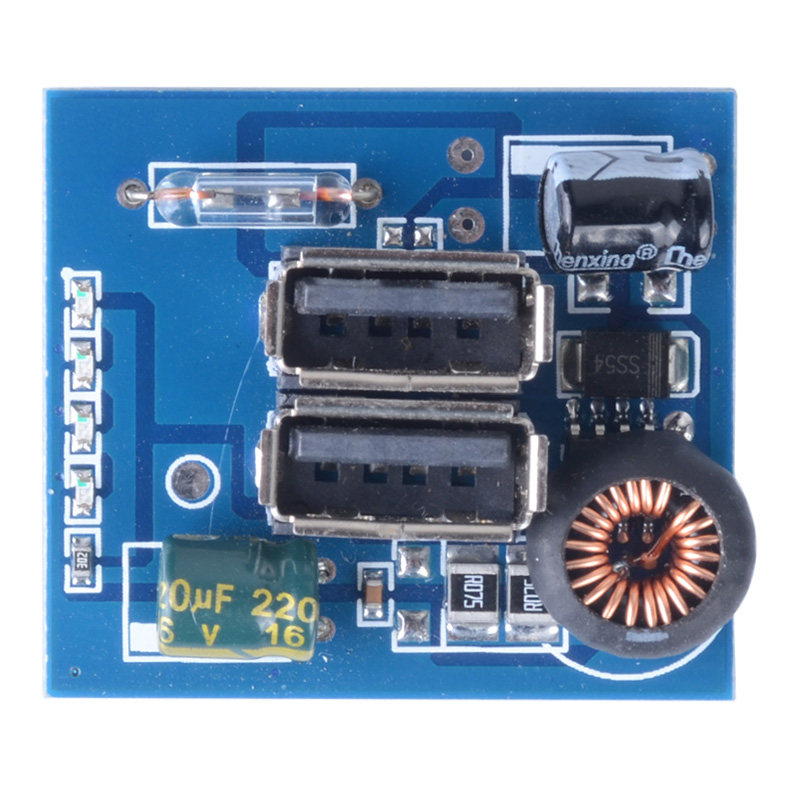

[产品电路板功能详情]
[产品尺寸]
[直径：32x36mm]
[PCB厚度：FR4 1.0mm]

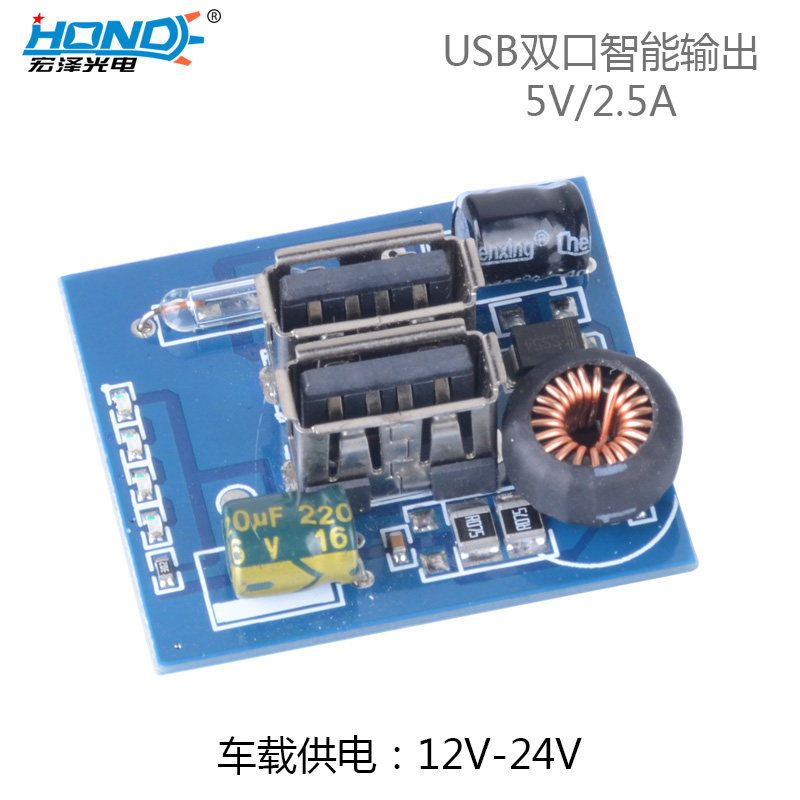

[供电：12-24V]
[USB输出：双口智能5V/2.5A]
