Литиевые батарейки, индикаторная лампа, 12v, 24v, 48v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 1 строка, 2-7 Строка Регулируется, 8-14 строка регулируется, 13 строка |
Оригинальное предложение, действительно достигнув цели предоставления преимуществ клиентам.
Регулируемый и широкий диапазон приложений.
Купите внимание:Эта плата индикатора питания не содержит проводов, пользователи DIY, пожалуйста, припаяйте провода сами.Отгрузка по умолчанию не включает в себя снаряды.
Описание продукта:
Монитор питания может отрегулировать текущий источник питания через регулируемый резистор на плате. Он очень маленький по размеру и очень удобен для DIY. Он подходит для устройств, оснащенных батареями, такими как портативные прожекторы, портативные рекордеры, портативные динамики, модельные самолеты, автомобили с аккумуляторами, электромобили, автомобили и т. Д. Вы можете увидеть мощность в любое время, и вы будете использовать ее до тех пор, пока вы думаете об этом.!Если у вас есть какие -либо вопросы, пожалуйста, сообщите напрямую^_^
Метр батареи делится на одноцепочечные литиевые аккумуляторы; Приложения от 2 до 7 литиевых аккумуляторов; Приложения от 8 до 13 цепей литийной батареи. Три спецификации могут быть приобретены в соответствии с вашими потребностями, или вы можете оставить сообщение, чтобы сообщить нам, что наш магазин скорректировал отгрузку и может настроить DIY самостоятельно, что подходит для многогранного, многоцепочечной литийной батареи и других видов использования;

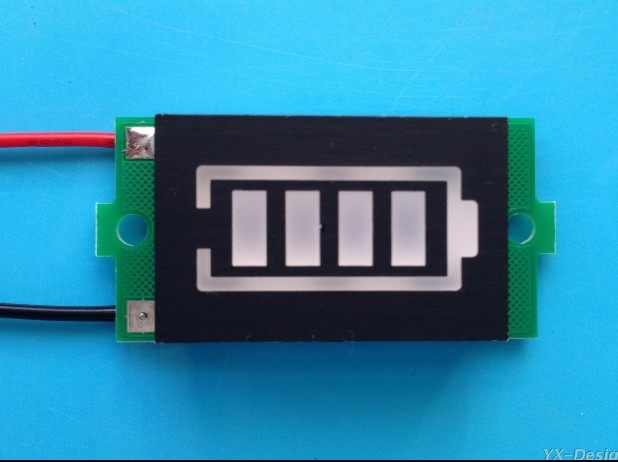

Описание: Светодиодное изображение цифровой трубки в форме батареи отображает питание аккумулятора.
Метод регулировки батареи DIY:
метод:
Научите, как приспособиться!
1. Предположим, вам нужно отрегулировать 3 строки литиевых батарей.Диапазон напряжений 3-цетовых литийных батарей составляет 9 В-12,6 В.
Когда есть источник питания: отрегулируйте источник питания до 12,6 В, а затем используйте регулируемый резистор для мобилизации!Когда ровно 4 светодиода включены, это означает, что он закончен!
Без источника питания: полностью заряжайте батарею, а затем используйте регулируемый резистор для мобилизации!Когда ровно 4 светодиода включены, это означает, что он закончен!
Теплое напоминание: поверните больше огней по часовой стрелке и меньше огней против часовой стрелки!
2. Предположим, у вас нет регулируемого источника питания, только батарея.Батарея может быть полностью заряжена, а затем активировать его через регулируемый резистор!Когда ровно 4 светодиода включены, это означает, что он закончен!
Подключите расстояние платы к источнику питания и установите напряжение питания наN×3,9 В, медленно отрегулируйте резистор RT, пока не увидите, чтобы четыре сетечная батарея полностью освещена.(Примечание. Если источник питания подключен, мощность с четырьмя сетевыми сетками уже полностью зажжена. Сначала выключите, а затем медленно отрегулируйте)
Световое объяснение:
Напряжение аккумулятора больше N×3,9 В, 4 мощности сетки
Напряжение аккумулятора больше N×3,7 В, Объем электроэнергии Light 3 Grid
Напряжение аккумулятора больше N×3,5 В, яркая 2 сетка.
Напряжение аккумулятора больше N×3,3 В, яркий объем 1 сетки
Напряжение аккумулятора меньше N×После 3,3 В это означает, что аккумулятор будет истощен до тех пор, пока аккумулятор не исчезнет, а свет не исчезнет.
Описание проводки:

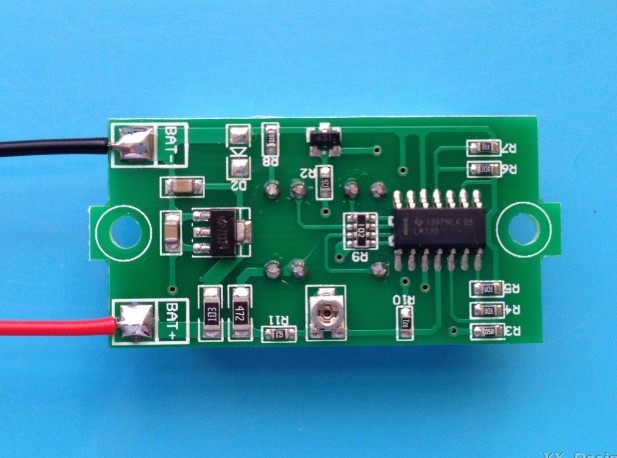

BAT+Подключите положительный электрод аккумулятора, подключите летучую мышь отрицательный электрод батареи, и нет источника питания для обратной защиты.Поскольку индикатор питания имеет определенное энергопотребление, чтобы избежать потери мощности аккумулятора, при необходимости добавляется переключатель.
Технические параметры:
Рабочий ток : 10 мА
Диапазон : 1 Строка литийной батареи * 3 В-4,2 В
2-7Литийная батарея*6V-29.4V
8-13 серия лития батарея *24V-54,6 В
Индикатор мощности : Четырехступенчатое изображение аккумулятора цифровой трубки
Размер : 45 мм*22 мм*9,2 мм

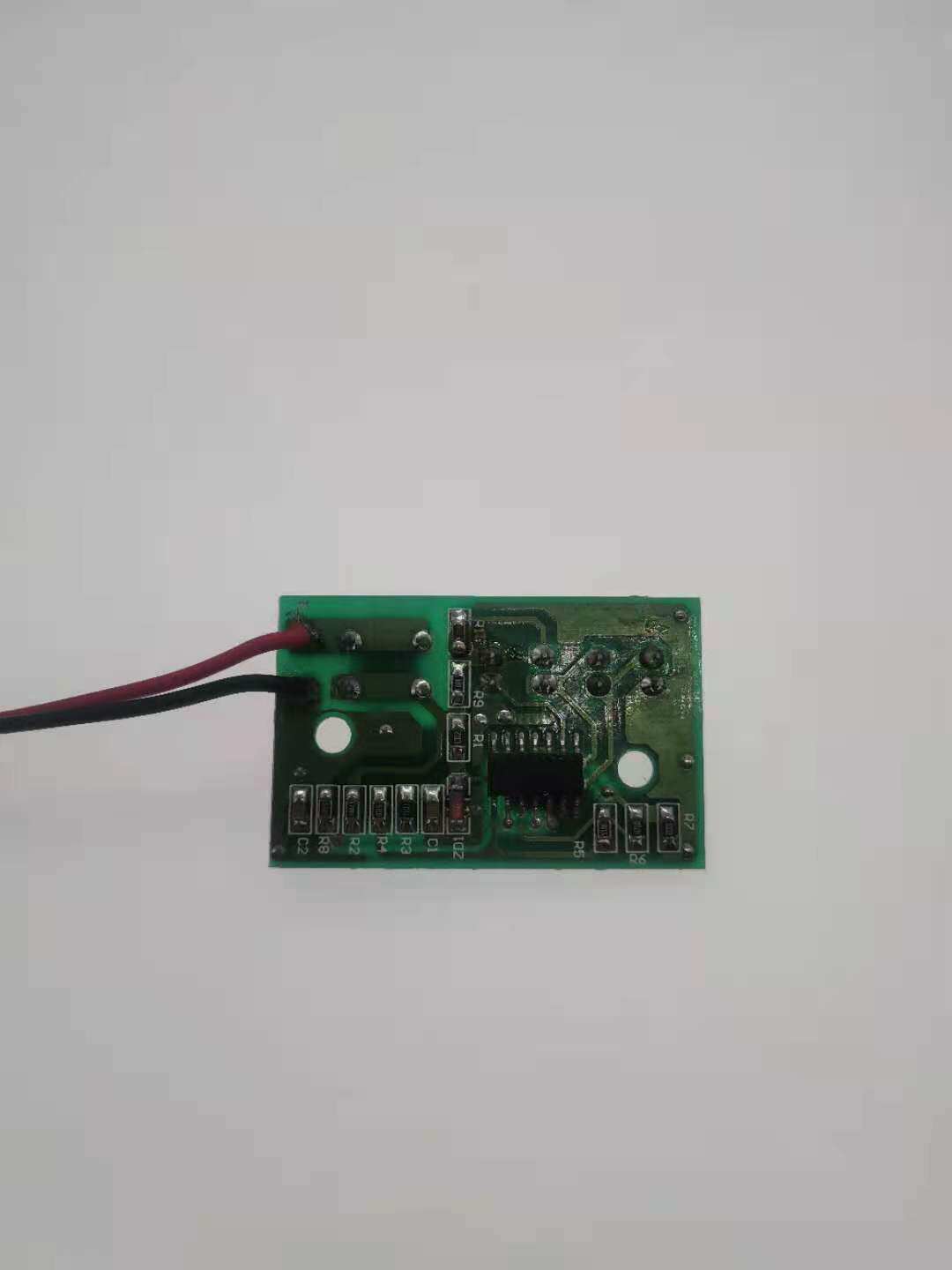

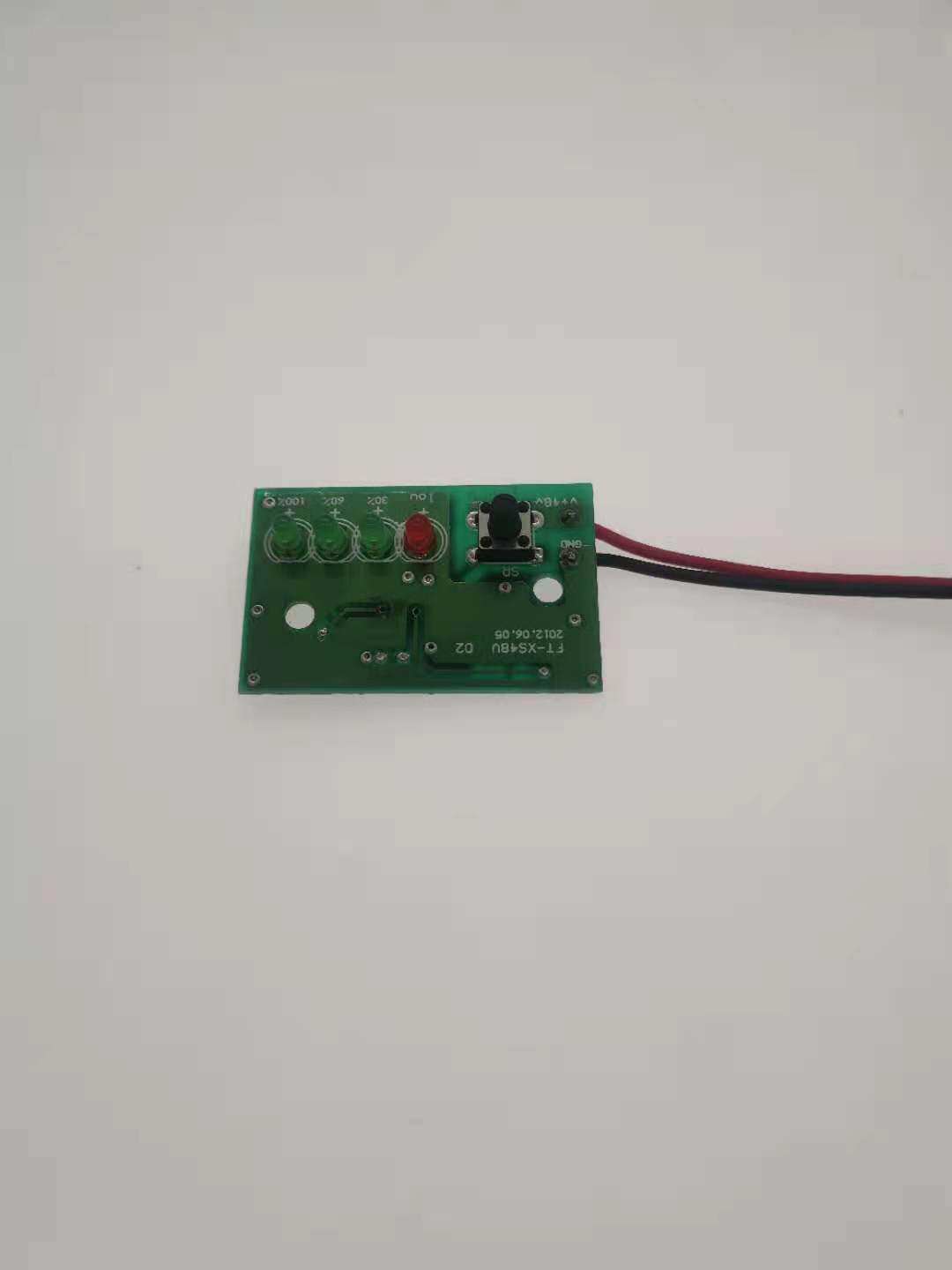

13 -серия панель отображения питания:
Как использовать: нажмите и удерживайте переключатель на работу
Всего 4 светодиодных огня
1 красный и 3 зеленого (составляет 30%, 60% и 100% соответственно)
3 светодиодных огня для обычного дисплея
Красный светодиодный свет будет освещаться только тогда, когда напряжение низкое.
