3 пастор -портовой сервер Три 3 -й, больше дорог RS485 вращения Ethernet Modbus RTU для TCP IPv6
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| |||||
  ￥ 160,00
Это не близок, просто для развития с пользователями, накапливать популярность и репутацию и продавать ее!Большое спасибо за понимание и поддержку!
Основываясь на нашем младшем понимании Linux, этот модуль обладает чрезвычайно высокой стабильностью.Отказ от крушения, бросить аномалии, СоздаватьНастоящее профессиональное качество.
Наш магазин торжественно обещает:
Начиная с даты получения товара, этот ребенок не был разборка и не вновь поврежден, и в течение 10 дней магазин будет безусловно изменен!В соответствии с целостностью продукта, с даты получения товара, он может быть возвращен безоговорочно в течение 10 дней!Качественная гарантия составляет 1 год, а грузовой покупатель и продавец несут половину каждого!Все для тебя!
Партийные скидки в этом модуле.Предоставить индивидуальные услуги, В соответствии с сложностью пользовательской функции, если функция не является сложной, стоимость не собирается, и нет дополнительной платы; если функция сложна и заказано 100 штук, пожалуйста, запрашивайте подробности
Специальное объяснение: наш магазин по умолчанию по умолчанию. Клиенты, которым нужна другая экспресс -доставка, пожалуйста, свяжитесь с обслуживанием клиентов, чтобы изменить груз. Спасибо за посещение!
Мы долго держим Taobao в Интернете,Ответьте на вопросы пользователя в любое время.
ПРИМЕЧАНИЕ: питание и серийные линии необходимо приобрести отдельно

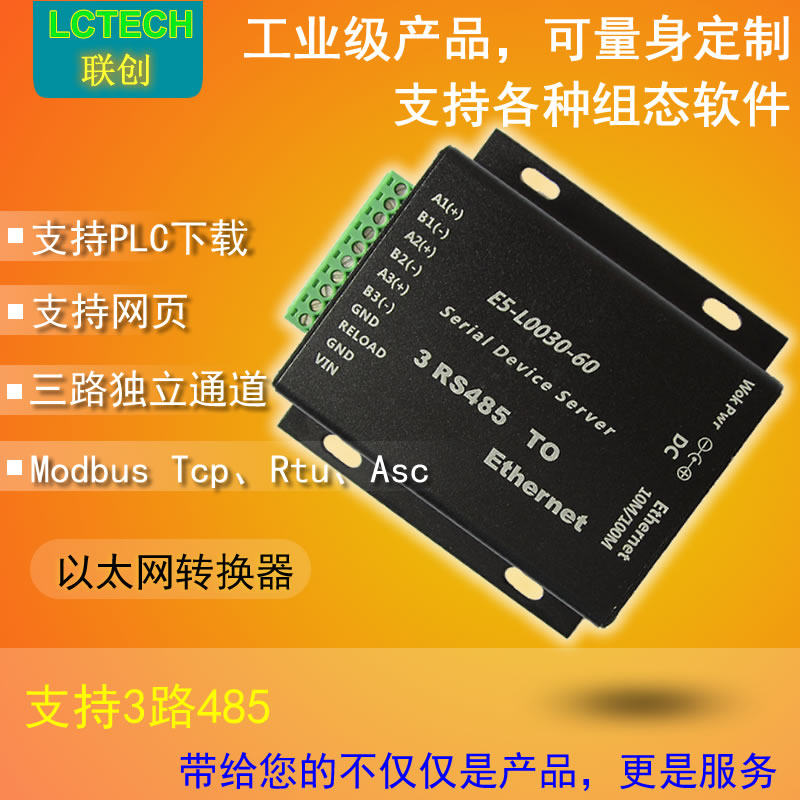

Промышленность -Редакция RS485 Rotary Ethernet  3 Независимый серийный сервер-сервер канала последовательный порт в Ethernet модуль EL0030-60
EL0030-60Это устройство, которое использует пакеты данных сетевых данных TCP или пакеты UDP с данными интерфейса RS232 и двойного интерфейса RS485 для достижения прозрачной передачи. Модуль небольшие и низкие мощности. Он оснащен процессором ARM. Клиент.
Модуль поддерживает функции конфигурации веб -страницы и конфигурации программного обеспечения одновременно.
Поддержите функцию обновления и наслаждайтесь обновлением непрерывного обновления, которую мы предоставляем.
Полный автоматический процесс патча для обеспечения качества.
Характеристики этого продукта:
- Новое ядро Cortex-M3,Промышленный классДиапазон рабочей температуры, тщательно оптимизированный стек протоколов, стабильный и надежный
- Поддержите DHCP, модуль автоматически получает IP -адрес
- поддерживатьАнализ доменных имен DNS, Вы можете отправить последовательные данные на доменное имя
- поддерживатьВеб -настройкаиНастройки программного обеспечения, можетРаздел перекрестной сетиНастройки поиска. Через картирование порта веб -порта также можно достичь удаленных настроек
- Три режима последовательного порта, 3 Road 485 работает отдельно и может работать независимо одновременно. Это трехпортарный серийный сервер
- Поддержка Modbus
- Поддержка через программу обновления сети
- Двойной дизайн интерфейса RS485 имеет мощную систему защиты молниеносной защиты
- Кнопка перезагрузки, одна клавиша восстановить настройки по умолчанию, Не бойтесь ошибаться
- Индикатор статуса RJ45, встроенный трансформатор изоляции на границе RJ45, 2 кВ изоляция
- Адаптивная сеть высотой 10/100 м.
- Поддержите Auto MDI/MDIX, вы можете использовать кабели -кросс -сеть или прямые сетевые кабели без учета порядка линии;
- Поддержка Поттера от 300 ~ 460800 бит / с
- Индивидуальная оболочка с высокой точностью, изысканный вид продукта и эффективно защищает работу продукта.
- Методы работы могут выбрать TCP -сервер, клиент TCP, UDP, UDP -сервер, клиент HTTPD, серийный рабочий режим;
- Поддержите режим рабочего последовательного порта, предоставьте виртуальное последовательное программное обеспечение
- Рабочий порт, целевой IP -адрес и порт могут быть установлены произвольно;
- Механизм сетевого тестирования автоматически отключается после отключения сети, чтобы гарантировать, что вся сеть является надежной для установления соединения TCP.
- Предоставьте вспомогательные данные и поддержку программирования TCPIP, VB Dehpi Boland C ++, а также предоставляет больше iOS и Android Android Prontine;
- Новый оригинальный чип, процесс производства патчей, обеспечение качества
- Соглашение: Ethernet, ARP, IP, UDP, TCP;
- источник питания:Введите блок питания: 7 ~ 36 В..
- Механический параметр: размер (L (L L×W×H): 97×68&Раз; 24 (мм). Размер (включая терминалы и т. Д.): 116×89×24(mm)
- Температура работы: промышленная оценка: -40 ~ 85°C.
- В случае упаковки с высокой скоростью лихорадка все еще относительно мягкая
- Прямые продажи заводов, обеспечение технической поддержки, также могут быть OEM и ODM
1. Введение продукта
1.1 Введение продукта
EL0030-60-это устройство, которое используется для достижения прозрачных устройств передачи, в которых используются пакеты данных сетевых данных TCP или пакеты UDP и данные интерфейса RS232. Модуль небольшой и низкий уровень питания. Он оснащен процессором ARM с быстрой скоростью и высокой стабильностью. Полем
Это многопрофильный модуль преобразования данных в Ethernet Volume. на рынке и повысить конкурентоспособность.
Модуль интегрирует адаптивный интерфейс Ethernet 10/100 м, скорость связи последовательных портов достигает 115200bps, с клиентом TCP, рабочим режимом UDP и легко настраивает его через программное обеспечение.
2. Рабочий режим
2.1 Диаграмма системной кадры
EL0030-60-это мост, подключенный к сетевому устройству к сети. С помощью этого модуля пользователи могут легко реализовать функцию управления и управления сетью оборудования. Диаграмма кадров приложения выглядит следующим образом.
Примечание. Для соображений безопасности, по умолчанию, модуль принимает только данные, отправленные из IP целевой машины, и установленные порты целевого машины SET с установленного целевого машины SET, а модуль отправляет только данные в целевую позицию SET.
Вы можете легко управлять настройками модуля мгновенного управления для изменения цели отправки (есть введения позже). Вы также можете настроить специальные функциональные продукты. Если вы не проверяете IP - может достичь одной пары.
2.2 режим клиента TCP
В клиентском режиме TCP модуль активно подключается к серверу TCP Server в соответствии с собственными настройками, а затем строит длинное соединение. После этого данные передаются прозрачным.В этом режиме IP IP TCP -сервера необходимо быть виден для модуля. Следует видеть, что через IP, где находится модуль, вы можете напрямую пинговать IP -IP -адрес.
2.3 режим UDP
В режиме UDP модуль не установлен активно после того, как модуль вызовет. Когда данные передаются путем прохождения через проход, когда последовательный порт получает данные, IP и порт, установленные модулем, отправляются в модуль через сеть.
3. Описание оборудования
3.1 Рабочий индикатор
Рабочий индикатор модуля находится на устье сетки, с двумя красными и зелеными индикаторами.
| Индикатор | Функция | иллюстрировать |
Зеленый свет | Индикатор состояния соединения | Зеленый свет правильно включен, когда он подключен к сети. |
Желтая лампа | Индикатор данных | Модуль имеет полученные или мерцающие данные, включая модуль получает пакет сетевого вещания. |
Подключение сетевого порта, сетка модуля составляет 10 м/100 м адаптивно, поддерживает Auto MDI/MDIX, может быть произвольно перекрестно -сеть компьютер или тест.
| Pin | Name | Description |
1 | TX+ | Приемные данные+ (Send Signal+) |
2 | TX- | Полученные данные- (Отправить сигнал-) |
3 | RX+ | Получить данные+ (сигнал+) |
4 | n/c | Не подключен (пустая нога) |
5 | n/c | Не подключен (пустая нога) |
6 | RX- | Получение данных- (сигнал приема-) |
7 | n/c | Не подключен (пустая нога) |
8 | n/c | Не подключен (пустая нога) |
4. Диаграмма структуры применения
4.1 COM -порт в режим сети
Это обычно используемый рабочий режим. Один конец модуля подключен к COM -порту, а другой конец подключен к сети, чтобы реализовать преобразование между сетью и ком. В этом режиме компьютер должен написать сеть Приложение для отправки и получения данных на основе сокета.
Пользователям необходимо освоить знания о программировании сети.
4.2 Режим виртуального последовательного порта
В режиме виртуального последовательного порта пользователям не нужно вносить какие -либо изменения в исходную систему. Им нужно только установить программное обеспечение VSPM на компьютер и вносить соответствующие настройки. После завершения настройки удаленное устройство такое же, как и оно непосредственно подключен к компьютеру.
Не нужно изменять исходное приложение, приложение по -прежнему использует удаленные устройства, такие как серийный порт операции.
4.3 Режим удаленного подключения двойного последовательного порта
Режим удаленного подключения двойного последовательного порта представляет собой обновление рабочего режима виртуального последовательного порта. Расстояние связи двух устройств расширяется, а последовательный порт->сеть->сеть->Последовательный порт.
Не нужно изменять приложение, оно все еще работает в последовательном порту.
Модуль может быть подключен непосредственно с модулем через сетевой кабель, или он может быть подключен через переключатель или маршрутизатор.
4.4 Один -один режим сервера
В этом режиме модуль делится на основные и плиты. Метод UDP лучше, чем режим TCP -сервера. Он не ограничивает количество соединений, но основной модуль не может отправлять данные во все модули, потому что не знает, что модуль, который должен быть отправлен в исправление. Он может быть зафиксирован только на исправление. Отправить данные из модуля.
Примечание. По соображениям безопасности модуль не включает эту функцию по умолчанию. При необходимости объясните.
4.5 Большинство в любом режиме связи
В мульти -моде ЦП может немедленно изменить конфигурацию модуля, изменить адрес назначения данных отправки и описать, как установить его позже.
Расширенные функции, сетевые последовательные порты, (нуждаются в поддержке сервера), независимо от того, какой уголок вашего устройства находится в мире, если вы доступ к Интернету, вы можете получить к нему доступ через последовательный порт, который эквивалентен QQ. Каждое устройство имеет его собственный идентификационный номер. Какой идентификатор выдается, система будет обрабатывать и отправлять данные.
4.5 Режим сбора серверов
Режим управления сбором данных сервера является одним из обычно используемых режимов применения. Сервер последовательного порта распределяется в разных местах сети. Данные передаются на сервер через сеть и получают данные сервера. Это один из Основные модели Интернета вещей.
5. Описание конфигурации
6. Описание оборудования
Процессор ARM+высоко оптимизированная структура программы, так что система имеет скорость плавной отклики:
Не существует потери пакетов для большого количества данных и сверхпрочной скорости отклика. Фактический тест 115 200 гончата может достигать 11 000 байт (байт) в секунду..

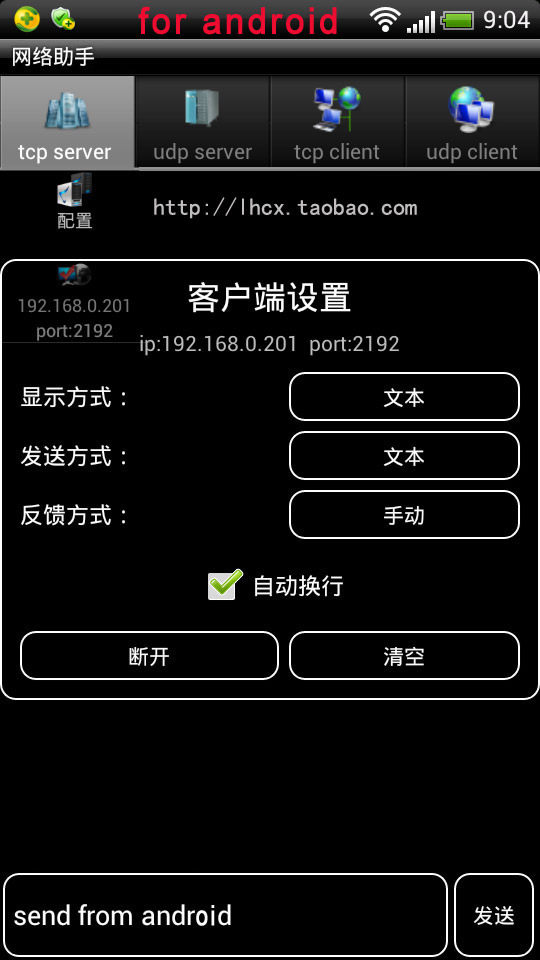

Предоставить Android программное обеспечение бесплатно для пользователей для тестирования на Android или планшетах
