Ethercat Main Station Перенос Modbus TCP протокол переходного протокола моста промышленное управление главной станцией ECT
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

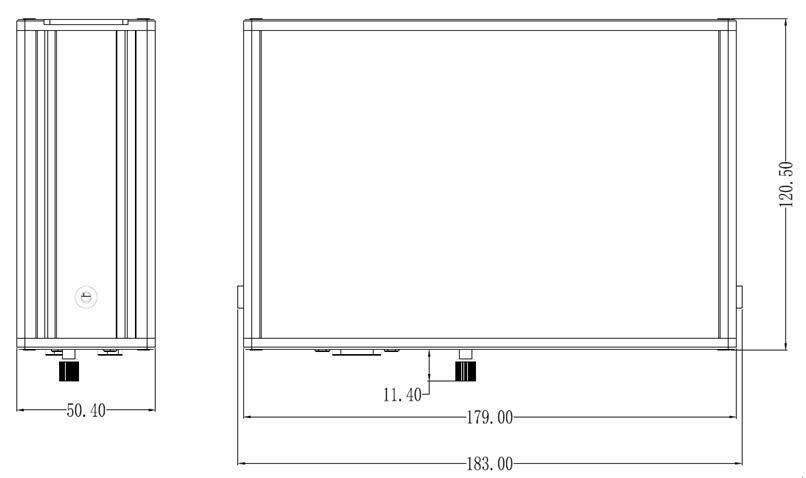

- EtherCATNET-100M
| Цвет: | EtherCATNET-100M |
Чтобы поблагодарить пользователей за долгосрочную поддержку, компания время от времени запустит группу специализированных шлюзов, что является экономически!Добро пожаловать, чтобы проконсультироваться и купить!
О главном контроллере EtherCAT
EtherCAT — это сегодняшнее широко распространенное высокоскоростное решение полевой шины и ядро передовых технологий для интеллектуального производства в рамках Индустрии 4.0.Технология Fieldbus подходит для передачи больших объемов данных, но не подходит для детерминированной технологической связи и высокоскоростной передачи данных в области измерения и управления.Таким образом, целью разработки EtherCAT является поддержка стандарта Ethernet и его использование в области управления в реальном времени с минимальной стоимостью оборудования, быстрым циклом обновления и высокой стабильностью.
Какова производительность главной станции EtherCAT?

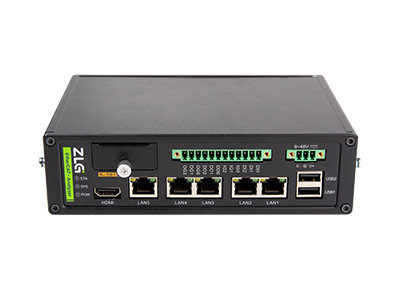

EtherCATNET-100M — это многофункциональное устройство главной станции Ethernet-EtherCAT. Скорость передачи данных по шине EtherCAT может достигать 100 Мбит/с. Он может осуществлять управление в реальном времени и передачу данных в режиме реального времени сервосистем с замкнутым контуром.Он обладает такими преимуществами, как высокая производительность, высокая скорость передачи и высокая надежность связи.Встроенный двусторонний интерфейс EtherCAT с функцией резервирования кабеля.
Богатые интерфейсы и комплексные приложения
Соответствует требованиям приложений, таким как многоканальный интерфейс EtherCAT, интерфейс CAN (FD), интерфейс SD-карты, DI/DO и т. д.
Простая и удобная в использовании библиотека функций.
Пользователи могут запустить RPC-сервер главной станции с помощью эффективной и удобной библиотеки функций, настроить разработку среды компиляции главной станции и выполнить управление связью главной станции.
Резервирование кабеля, стабильное и надежное
Продукты EtherCAT имеют механизм резервирования кабеля для обеспечения сетевой безопасности и бесперебойной передачи данных.
Анализ времени пересылки
Система анализирует задержки передачи кадров всех узлов сети EtherCAT и быстро оценивает значение цикла мастер-станции.
Анализ дрожания кадров
Эффективно анализируйте джиттер сетевых кадров, оценивайте производительность программного планирования в реальном времени и определяйте цикл главной станции и параметры смещения синхронизации постоянного тока.

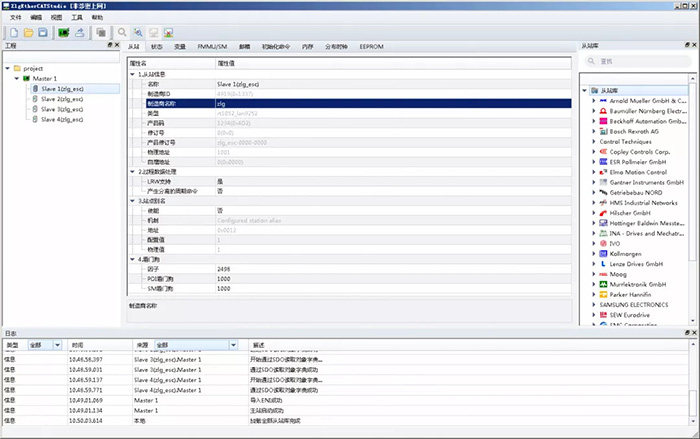

Численный анализ кривых
Выполните анализ кривых каждого шарнирного двигателя и алгоритма манипулятора, чтобы быстро обнаружить узкие места механических и алгоритмических характеристик.
Обзор основных функций продукта EtherCAT:
1. Поддерживает до 32 синхронизированных осей и 1024 приложений ввода-вывода EtherCAT;
2. Цикл связи сервопривода управления движением не превышает 500 мкс, а цикл обновления данных главной станции ввода-вывода не превышает 200 мкс;
3. Используйте крупномасштабное программируемое устройство FPGA для реализации выделенного Ethernet MAC для оптимизации производительности в реальном времени;
4. Богатые периферийные интерфейсы: главная станция включает в себя 1 универсальный интерфейс Gigabit Ethernet, 2 выделенных интерфейса EtherCAT, 1 интерфейс CAN (FD), 2 интерфейса USB2.0, 1 интерфейс HDMI, 1 интерфейс RS-232, 1 интерфейс SD-карты и 2 цифровых входа и выхода DI/DO;
5. Благодаря использованию EMMC промышленного класса емкостью 4 ГБ данные не теряются при отключении питания;
6. Встроенный RTC, функция записи времени или событий может быть завершена при выключении питания;
7. Передача цифрового сигнала высокой четкости со сжатием без потерь и разрешением 1280x720;
8. Он обладает лучшей защитой от помех и обеспечивает передачу без усиления на расстояние до 10 м.
9. Поддержка горячей замены;
10. Поддержка спецификации версии с обратной совместимостью HDMI 2.0;
11. Поддержка стандартов EDID и DDC2B;
12. Широкое входное напряжение источника постоянного тока 9-48 В, номинальная потребляемая мощность 6 Вт;
13. Рабочая температура: -40℃~+85℃.

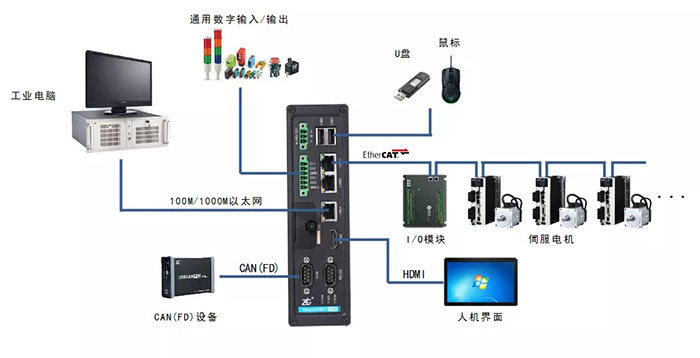

Состав системы главной станции
EtherCATNET-100M может быстро реализовать связь управления главной станцией EtherCAT, объединяя 1 универсальный интерфейс Gigabit Ethernet, 2 выделенных интерфейса EtherCAT, 1 интерфейс CAN (FD), 1 интерфейс HDMI, 1 интерфейс SD-карты, 2 цифровых входа и выхода DI/DO и т. д. Богатый набор периферийных интерфейсов обеспечивает более интеллектуальное управление главной станцией EtherCAT.

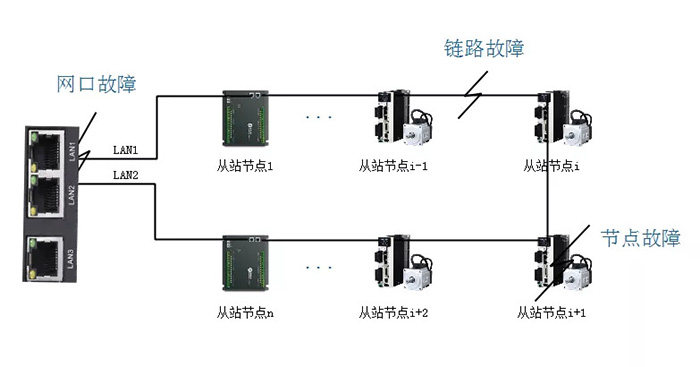

Технология резервирования кольцевой топологии
Структуры топологии резервированного Ethernet включают кольцевую, сетевую и гибридную топологии. Для общепромышленных систем Ethernet можно напрямую использовать более простую и практичную кольцевую топологию. Главная станция EtherCAT предоставляет два выделенных сетевых порта EtherCAT.В кольцевой топологии подключите LAN1 к порту IN узла 1 ведомой станции (ESC), затем подключите порт OUT узла 1 ведомой станции к порту IN следующего узла ведомой станции и подключайтесь последовательно, пока последний узел ведомой станции не будет подключен к порту LAN2 ведущей станции EtherCAT, как показано на рисунке ниже.Поскольку ведомый контроллер ESC имеет функцию автоматического замыкания на шлейф, при возникновении единичного отказа в кольцевой структуре поток информации сети EtherCAT может автоматически зацикливаться в точке останова неисправности, а ведущая станция по-прежнему может поддерживать передачу данных с каждой ведомой станцией, что значительно повышает надежность и удобство обслуживания сети EtherCAT.
Оснащен интерфейсами HDMI и CANFD для удовлетворения большего количества потребностей приложений.
Устройство EtherCATNET-100M имеет 1 интерфейс HDMI для связи с человеко-машинным интерфейсом или монитором ПК. Физическая форма интерфейса — HDMI-тип A. Характеристики и электрические параметры интерфейса HDMI: Устройство имеет 1 изолированный интерфейс CAN (FD), физическая форма интерфейса — разъем DB9.Поддерживает скорость передачи данных CAN 40 К~5 Мбит/с, поддерживает несколько типов контроллеров CAN, CANFD ISO или CANFD Non-ISO, встроенное программное обеспечение для установки переключателя включения сопротивления клеммы канала CAN (FD) 120 Ом.Может эффективно выполнять вторичную разработку шины CAN FD для удовлетворения потребностей приложений с несколькими шинами.
Библиотека функций, упрощающая сложность
Главная библиотека EtherCAT предоставляется как динамически подключаемая библиотека (так) под Linux, которая может реализовывать такие функции, как главное управление EtherCAT. Главная станция может запустить сервер RPC главной станции через библиотеку функций, а клиент RPC может подключиться к серверу RPC главной станции через сеть для управления главной станцией и выполнения функций, связанных с EhterCAT.Библиотека функций включает в себя заголовочный файл zecm.h и файл библиотеки динамической компоновки libzecm.so. Файл zecm.h содержит тип данных, структуру данных и объявление функций ведущей станции EtherCAT. Пользователям необходимо настроить среду кросс-компиляции для разработки собственной главной станции, загрузить скомпилированную программу на главную станцию и запустить скомпилированную программу на главной станции, чтобы завершить функцию управления связью EtherCAT.
Традиционные и сложные функции преобразованы в 9 простых и удобных в использовании библиотек функций;
EcatMasterLibInit, инициализация библиотеки мастер-станции EtherCAT;
EcatMasterLibExit — выпускает главную библиотеку EtherCAT;
EcatSimpleStart — запускает главную станцию и RPC-сервер; EcatSimpleStop — останавливает главную станцию и сервер RPC;
EcatRequestMasterState — отправляет команды управления сетью;
EcatGetMasterState — получает текущий статус главной станции;
EcatGetSlaveState — получает текущий статус ведомой станции;
EcatSetExtCtrlTaskHandler, устанавливает функцию обратного вызова данных пользовательского процесса;
EcatResetExtCtrlTaskHandler, функция обратного вызова данных пользовательского процесса;
EcatCoeSDODownload, загрузка SDO; EcatCoeSDOUpload, загрузка SDO.
