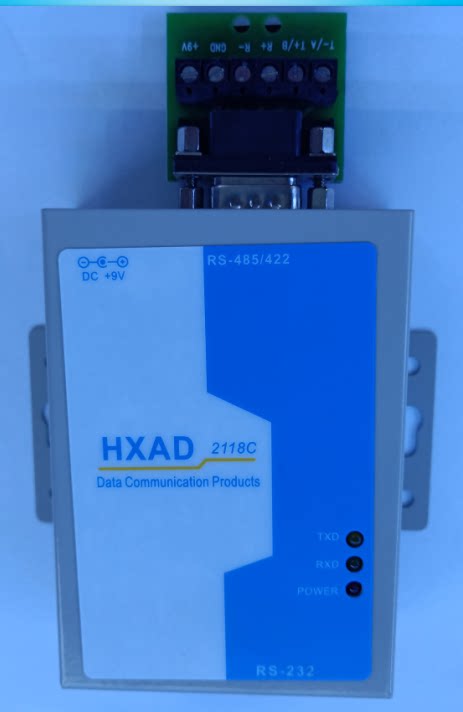

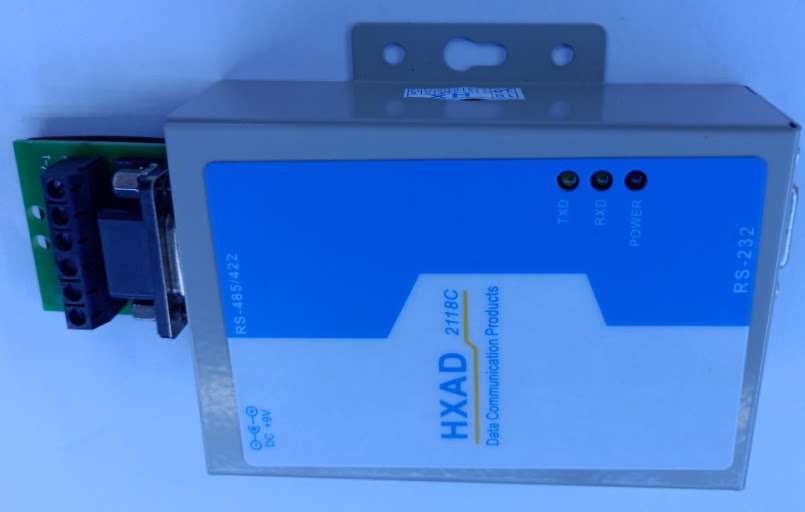

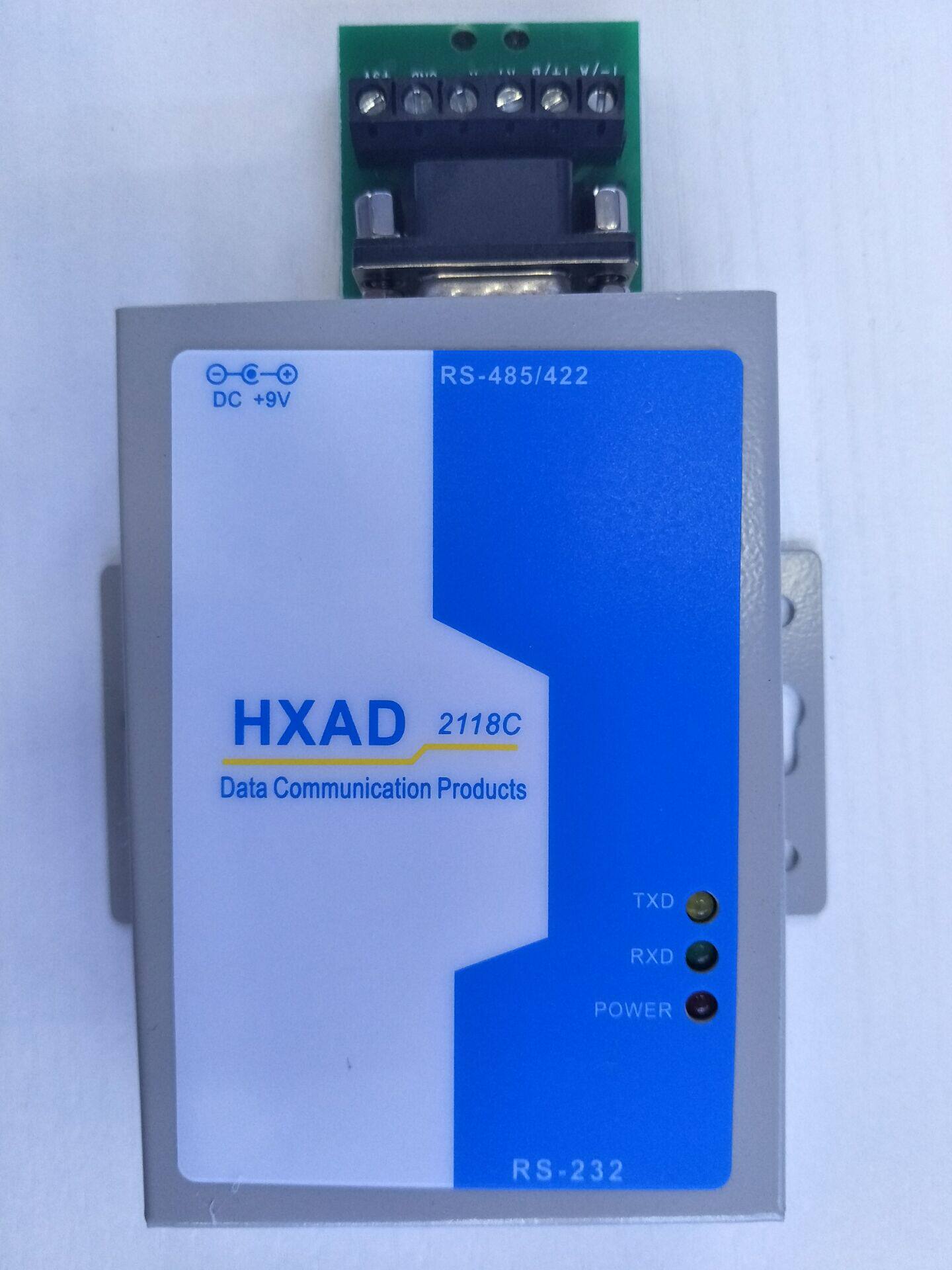

HXSP-2118C RS232 Вращение RS485/RS422 Промышленная мощная защита Оптическая изоляция противоположность/5 км
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
HXADSP-2118C Промышленного класса, преобразователь интерфейса изоляции света, совместимый с RS-232/
Стандарт RS-422/RS-485 может преобразовать односторонний сигнал RS-232 в плоский
Сигнал RS-422 или RS-485 с дифференциальными оценками, встроенными оптическими перегородками и DC/
Конвертер регулятора постоянного тока может обеспечить напряжение выделения 3500 В, быстрое
Супрессор переходного напряжения (телевизоры) может эффективно подавлять молнию (просеивание)
И ESD обеспечивает защитную мощность волны молнии в размере 600 Вт на линию, что может быть эффективным
Предотвратить удары молнии и вмешательство в землю.Интерфейс RS-232 передает голову матери DB9
Разъем подключен к последовательному порту компьютера, а конец RS-422/RS-485 пропускает иглу DB9
Голова может обеспечить шестибиточное соединение проводной терминала, которое удобно для вставки.Потому что rs-
485 поддерживает двухлетную работу, что означает, что у RS-485 есть только две линии
Чтобы отправить данные, вы также должны получать данные. REQUEST
Tosend) обычно контролируют направление отправки данных, HXADSP-2118C
Внутренняя цепь интерфейса интерфейса света может автоматически воспринимать направление потока данных.
И автоматическое переключение позволяет управлять.Может легко сформировать rs-
485 сеть вместо любого рукопожатия, этот RS-485 позволяет управлять управлением
Система полностью прозрачна, и нет необходимости выполнять предыдущую работу на основе RS-232
Сделайте любую модификацию программного обеспечения.
HXADSP-2118C Изоляция света преобразование интерфейса может быть точкой на точку,
Точки на несколько пунктов, чтобы обеспечить надежное соединение.
Подключите 32 RS-422 или RS-485 Интерфейсное оборудование, канал данных
Информационная ставка от 300-115 • 2 кбит / с, три индикатора и и
Условия передачи данных трафика указаны.
Преобразование с RS-422/RS-232 в RS-485.Широко используется в промышленности
Система управления автоматизацией, одна система управления доступом к карте, остановка зарплаты и оставаться при запуске работ,
Автоматическая банковская система, система зарядки шины, система продаж столовой,
Система управления посещаемостью сотрудников компании, система платной станции на шоссе и т. Д.
Параметры производительности
1. Функции интерфейса: интерфейс, совместимый с EIA/TIA RS-232C, RS-485/
RS-422 Стандарт;
2. Электрический интерфейс: интерфейс интерфейса RS-232C DB9 Интерфейс отверстия, RS-422/
RS-485 Интерфейс DB9 разъем материнского типа и шестибиточные терминалы проводки;
3. Среда трансмиссии: двойная скрученная проволока;
4. Рабочий метод: асинхронная половина двойного или асинхронное полное -луплекс;
5. Индикации сигнала: Три сигнального индикатора TXD, RXD, Power;
6. Изоляция: напряжение изоляции: 3500vrms, 500VDC непрерывно;
7. Уровень защиты: интерфейс RS-232±Защита 15 квсд, RS-422/
RS-485 Интерфейс 600 Вт молнии волны на строку;
8. Скорость передачи 300-115 • 2 кбит / с;
9. Расстояние передачи: 0-5 км;
10. Размер: 90mmx65mmx25,5 мм
11. Использование среды: 0 ℃ -50 ℃ Относительное влажность составляет от 5%до 95%;
В-третьих, определение вывода 1. Определение PIN RS-232
DB9 самка (PIN) 1 2 3 4 5 6 7 8 8 8
RS-232C (DCE) DCD TD RD DTR GND DSR RTS CTS
2. Определение PIN RS-422/RS-485
DB9 Pub1ic (PIN) 1 2 3 4 5 6 7 7 7 7 7 7 7
RS-422 Определение Отправить отрицательный t-send положительный t+ получить положительный r+ перенос R-gnd FGN Внешнее электричество
Источник+9 В
RS-485 Определение 485-485+ NC NC GND FGN подключен к электричеству
Источник+9 В
В -четвертых, настройки установки и приложение
HXADSP-2118C Изоляция световой изоляции преобразователя интерфейса, тщательно прочитайте производство перед использованием
Руководство по продукту, коммуникационный кабель 9p Конец продукта подключен к интерфейсу RS-232, 9F
RS-232C End of Control Host, Access Power Converter+9 В, RS-485/
Терминал RS-422 связан с ведущим терминалом и определяется в соответствии с выводами ведущих терминалов
Объясните устройство подключения RS-422 или RS-485.
Интерфейс HXADSP-2118C поддерживает следующие четыре метода связи:
1. Наметьте на точку/четыре -линию полного -дабл;
2. укажите на несколько точек/четырех -линейных полных работ;
3. Наденьте на точку/две линии с половиной -репудлекс;
4. укажите на несколько точек/две строки с половиной -дюальной работой;
①RS-232/RS-422 Связь оборудования становится асинхронной полной коммуникацией с двумя строками
