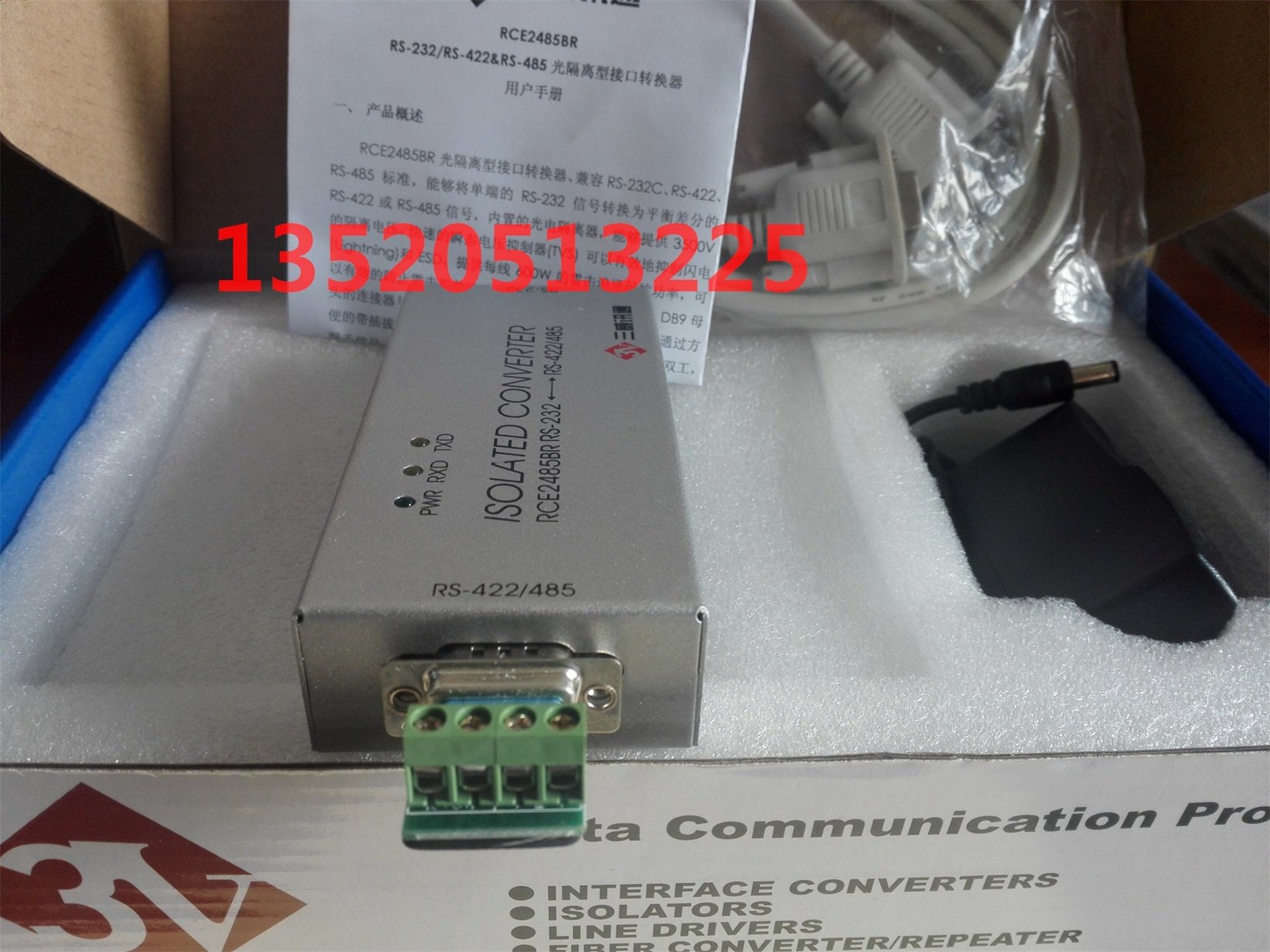

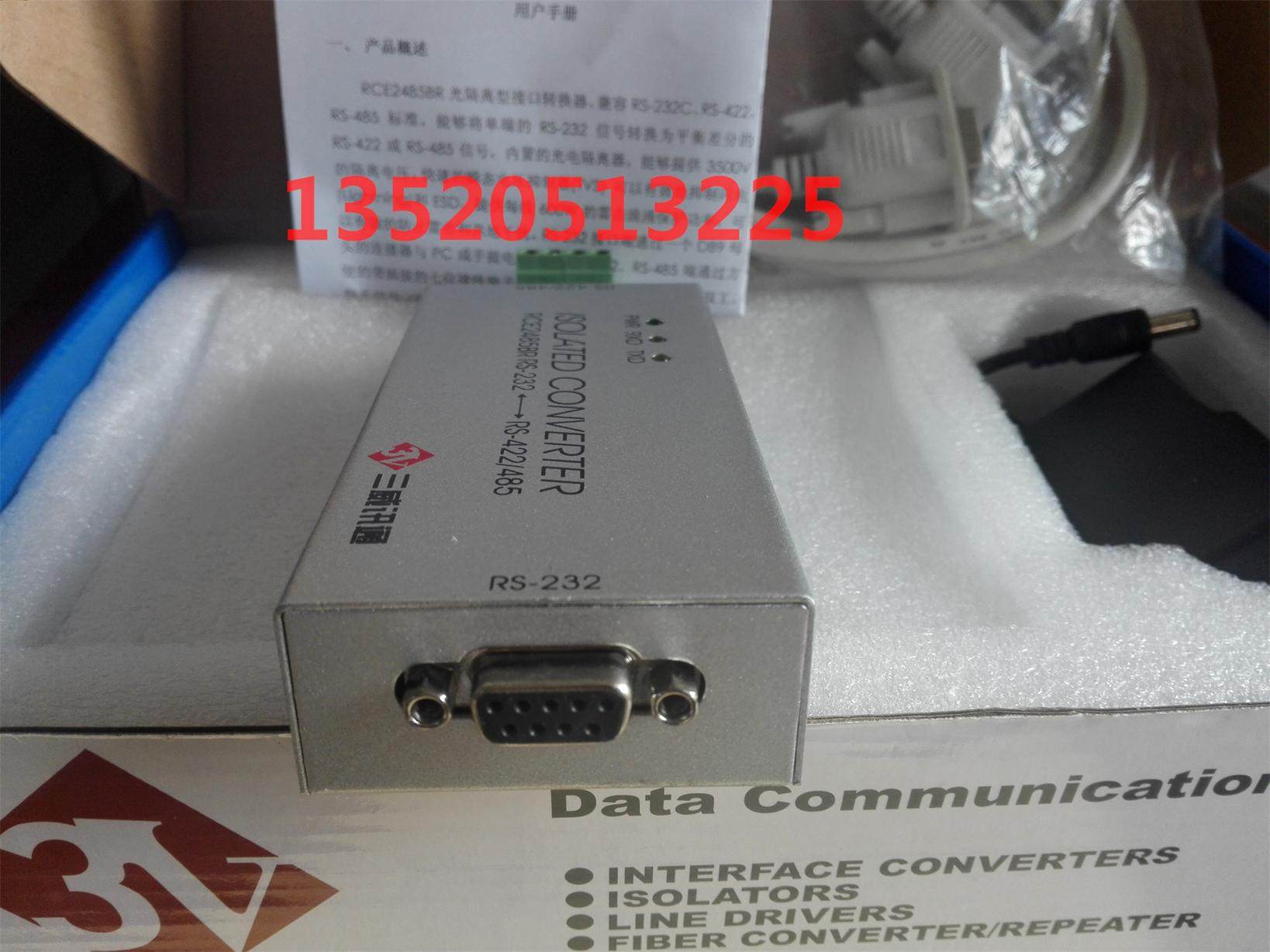

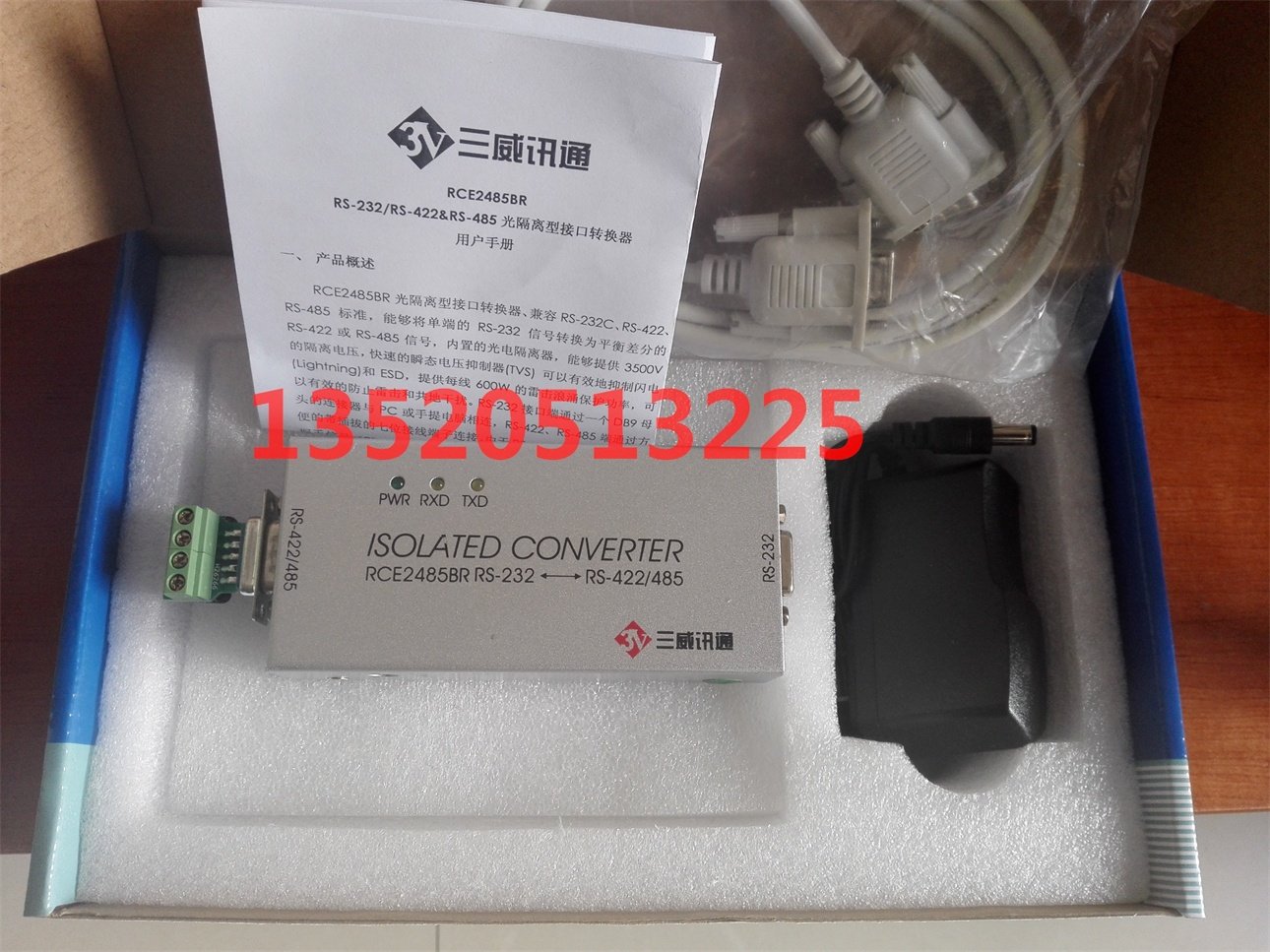

Sanwei News RCE2485BR Smart RS232 RING RS485/RS422 Многофункциональный конвертер с изоляцией
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии
Sanwei News RCE2485BRПреобразование интерфейса изоляции света, совместимостьRS-232CА такжеRS-422А такжеRS-485Стандарт, сможет сделать единый флажокRS-232Сигнал преобразуется в сбалансированную разницуRS-422илиRS-485Сигнал, встроенный -в фотоэлектрическом изоляте, может дать его3500VНапряжение изоляции, быстрое переходное супрессор напряжения(TVS)Может эффективно подавить молнию(Lightning)иESDОбеспечить за линию600WЗащитная сила молнии может эффективно предотвратить удары молнии и совместную работу.RS-232Конец интерфейса проходитDB9Разъем главы материPCИли подключение компьютера,RS-422А такжеRS-485Конец соединен семибит -проводной терминалом через удобную полосу.потому чтоRS-485Поддержите два с половиной работы сигнал рукопожатия (RTS) Управлять направлением отправки данных,RCE2485BRВнутренняя цепь конвертера интерфейса изоляции света может автоматически воспринимать направление потока данных и автоматически переключаться на управление управлением, что может легко сформироватьRS-485Сеть не требует никакого сигнала рукопожатия, этоRS-485Создание контроля является полностью прозрачным, не нужно основываться на предыдущей основеRS-232Изменить любое программное обеспечение.RCE2485BRПреобразователь интерфейса изоляции света может обеспечить надежное соединение для связи между точкой в точку и точкой до нескольких точек.32индивидуальныйRS-422илиRS-485Интерфейсное устройство, скорость связи данных300bps-115.2Kbps, Индикатор движения питания и данных может указывать на ситуацию с ошибкой и поддерживаемые методы вспомогательной связиRS-232CприезжатьRS-422А такжеRS-232приезжатьRS-485Обращение.
Параметры производительности:
Характеристики интерфейса: совместимость интерфейсаEIA/TIAизRS-232CА такжеRS- 485/RS-422стандартный
Электрический интерфейс:RS-232CинтерфейсDB9Отверстия
RS-422/RS-485интерфейс DB9Иголка
Среда передачи: скрученные или экранированные провода
Способ работы: асинхронная пол -дюальная работа или асинхронная полная двойная работа
Индикатор сигнала: три огни индикатора сигналаTXDА такжеRXDА такжеPWR
Изоляция: напряжение изоляции3500V
Скорость передачи:115.2Kbpsприезжать1.2Km
38.4Kbpsприезжать2.4Km
600bpsприезжать 5Km
Уровень защиты:RS-232интерфейс+15KV ESDЗащищатьRS-422А такжеRS-485Интерфейс на строку600WМолния и волны
Расстояние передачи:0-5Km(115200-9600bpsПолем
объем:125mmx54mmx25mm
рабочая обстановка:-20приезжать650C (0%to95%RH)

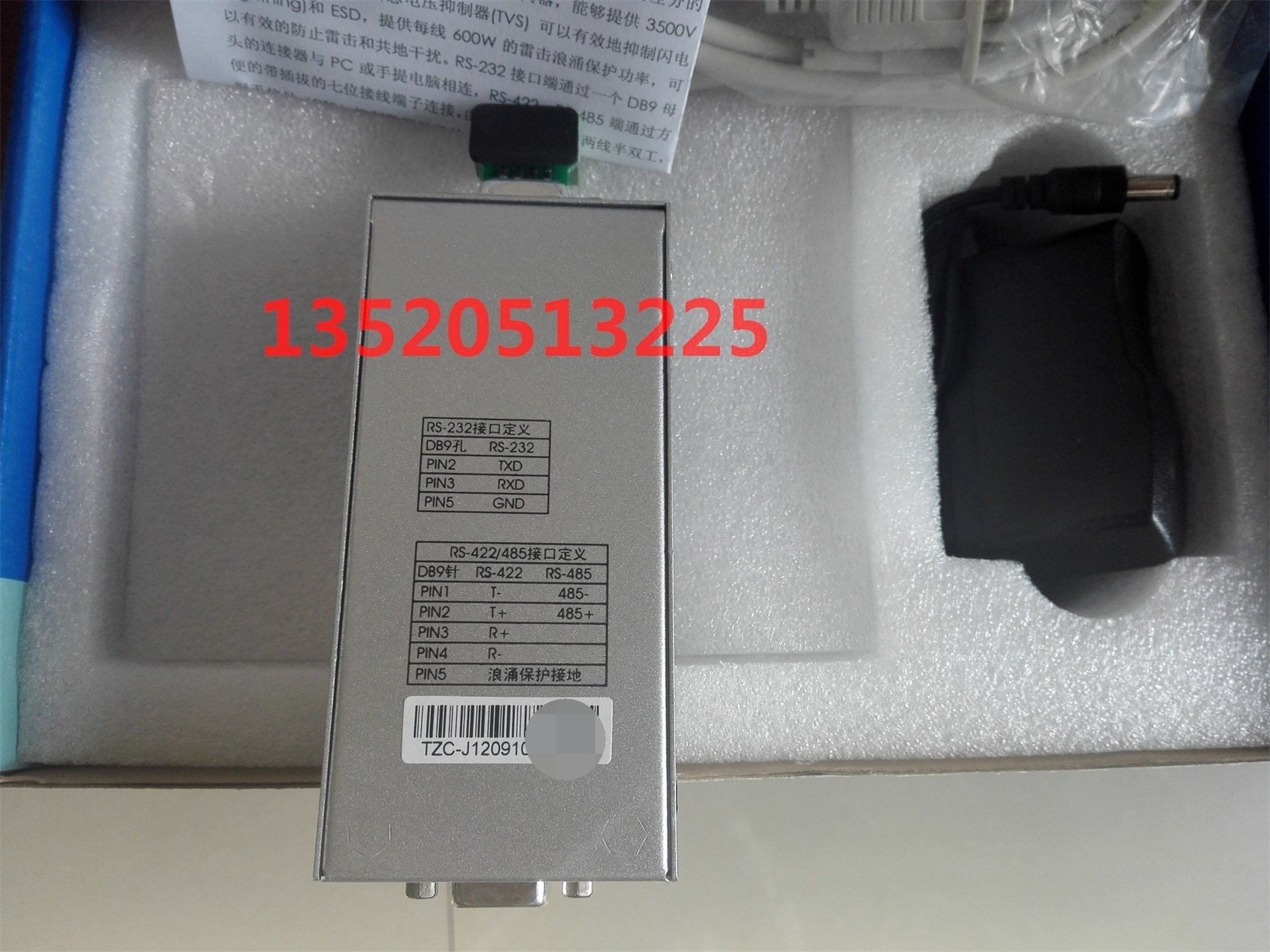

Разъем и определение сигнала
RS-232Определение контакта интерфейса | RS-422/485Далекое определение | |||
DB9дыра | RS-232 определение | DB9Иголка | RS-422определение | RS-485 определение |
PIN2 | TXD | PIN1 | T- | 485- |
PIN3 | RXD | PIN2 | T+ | 485+ |
PIN5 | GND | PIN3 | R+ |
|
|
| PIN4 | R- |
|
|
| PIN5 | Langyong Protector | Langyong Protector |
Настройки установки и приложение
УстановитьRCE2485BRПеред конвертером интерфейса света, пожалуйста, внимательно прочитайте инструкции по продукту, чтобы получить доступ к кабелю связи, оснащенного продуктомRS-232CКонец интерфейса, доступ к преобразователю мощности+9VДжек,RS-422/485НажатыйDB9Определение направления иглы Описание СоединениеRS-422илиRS-485оборудование.потому чтоRCE2485BRМетод внутреннего преобразования интерфейсного преобразователя принимает адаптивный дизайн.RS-232приезжатьRS-422/485Не нужно менять настройки во время преобразования,,Может следовать напрямуюRS-422/485Устройство подключения к определению интерфейса.
RCE2485BRИнтерфейс -преобразователь может поддерживать следующие четыре метода связи:
1,Точка/Четырехновый полный дуплекс
2,Точка больше/Четырехновый полный дуплекс
3,Точка/Два -лайно -два -и -алф -work
4,Точка больше/Два -лайно -два -и -алф -work
