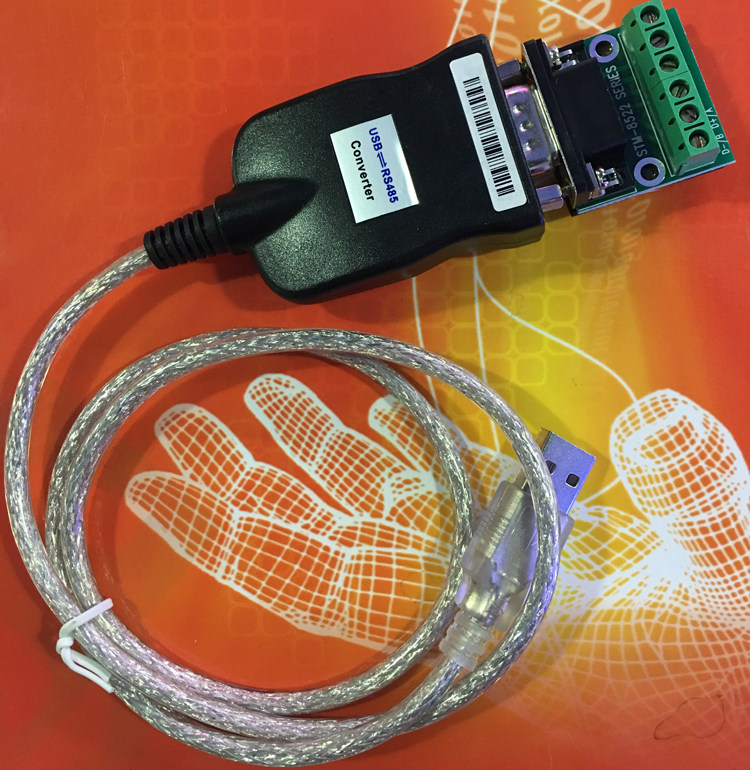

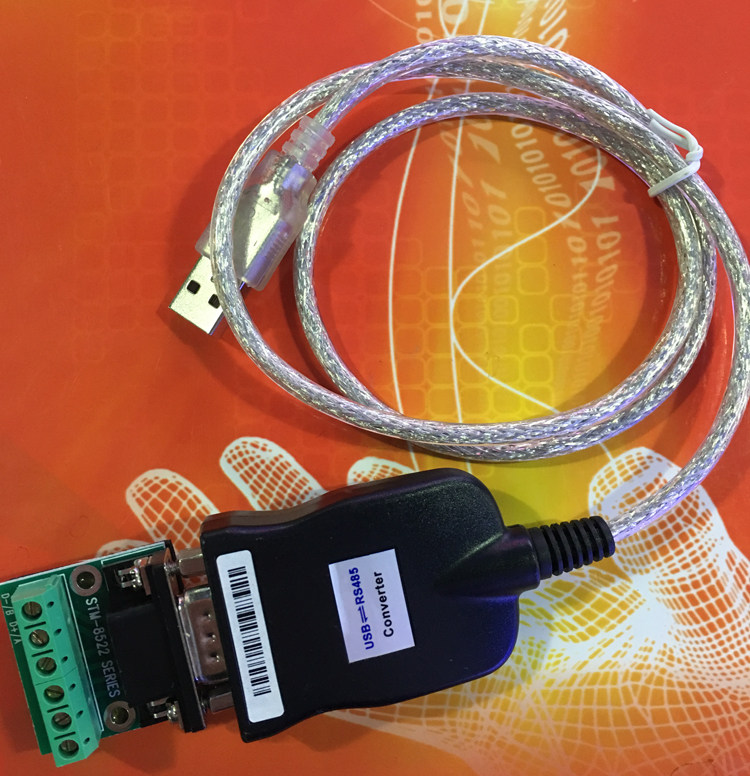

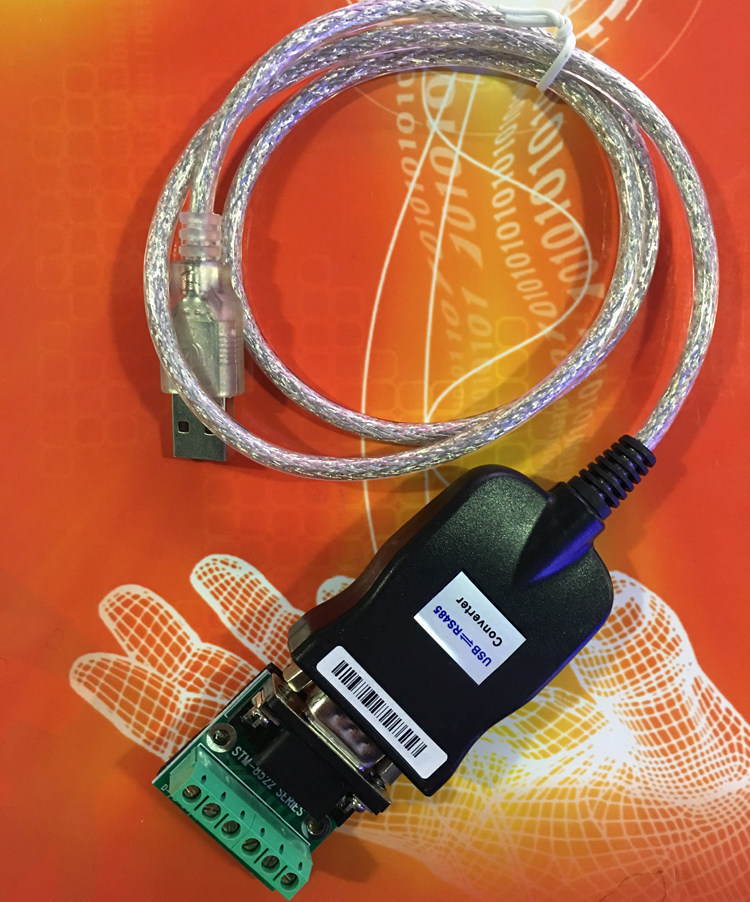

Коммерческий класс USB Turning RS-485 Молнический анти-волновый конвертер STM-894
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Универсальный билет
- Не -таке
| Цвет: | Не -таке, Универсальный билет |
  продукт должен быть подключен только в соответствии с различными методами сети, и нет необходимости устанавливать режим связи RS-485 или RS-422 без настройки линии прыжков.Сетевое письмо
Количество подключаемого кабеля может использоваться с закрученными линиями или экранированными скрученными скрученными проводами. Он также может быть подключен с 5 типами (традиционными сетевыми кабелями) и разборкой.
Бедный.
UnRegistered
В -четвертых, параметры производительности
1. Стандарт: END USB соответствует стандартам USBV1.0, 1.1, 2.0, а концом интерфейса связи соответствует стандартам EIA RS-485 и RS-422.
2. USB-сигналы: VCC, DATA+, DATA-, GND, ЭКС-ЗЕЛЕНЬ
3. RS-485 Сигнал: D+/A, D-/B, GND
4. RS-422 Сигнал: TX+, TX-, RX+, RX-, GND
5. Рабочий метод: асинхронная работа, точка -точка или несколько точек, двух -линейные двойные двойные, четыре полные двойные
6. Управление направлением: используйте технологию автоматического управления потоком данных, чтобы автоматически судить и управлять направлением передачи данных
7. Скорость гончара: 300-128000bps Автоматическое обнаружение.
8. Нагрузочная емкость: точка поддержки на многоточечный преобразователь, чтобы позволить подключение интерфейсных устройств 32 RS-422 или RS-485
9. Защита интерфейса: защита Лангён,&Plusmn; 15 кВ электростатическая защита, телевизоры Lightning Power 600W, защита термистора
10. Форма интерфейса: интерфейс класса A конца USB, существует два сигнальных интерфейса: DB9 Male+Mall Poard, или интерфейс RJ-45,
Или компактный терминал.
11. Среда трансмиссии: скрученные или экранированные скрученные скрученные линии или общие линии 5 -типа (традиционные сетевые кабели)
12. Скорость передачи и расстояние передачи
Если вам нужно расширить USB -порт, пожалуйста, контролируйте общую длину не более 5 метров
RS-485/RS-422 END 256000BPS до 100 м
RS-485/RS-422 END 128000BPS до 300M
RS-485/RS-422 END 38400BPS до 600M
RS-485/RS-422 END 9600BPS до 1200M
13. Размеры: 55mmx36mmx18mm (только список STM-894, остальные модели могут быть непосредственно определены количественно)
14. Используйте среду: от -25 ° C до 70 ° C, относительная влажность составляет от 5%до 95%
15. Поддержите Windows95/98/2000/XP, ИМФО
5. RS-485/RS-422 END и поддержка проводки определения сигнала небольшого платы

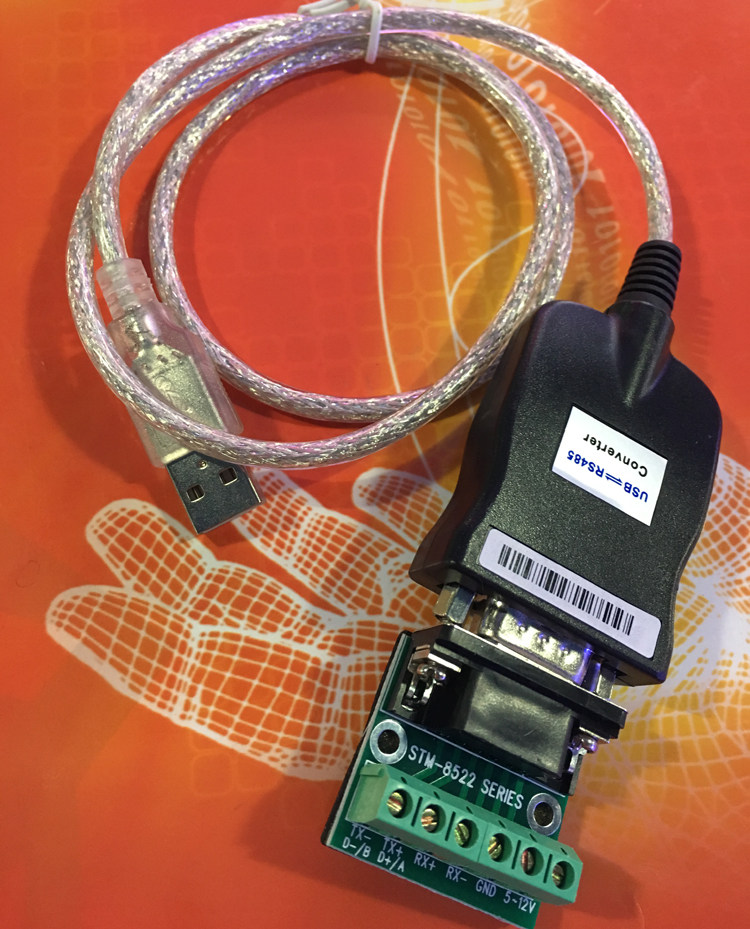

DB9 Type Type RS-485/RS-422 Выходной сигнал и 6-битный проводной клемм распределение:
DB9 тип иглы
(PIN)
Выходной сигнал 6 -бит -проводной терминал
RS-422 Полная проводка с двойной работой
6 -бит -проводной терминал
RS-485 Половина двойной работы
1 TX-/D-/B волосы (TX-) RS-485 (B-)
2 TX+/D+/A Hair (TX+) RS-485 (A+)
3 RX+ Collection (RX+) неиспользованный
Коллекция 4-RX (RX-) неиспользованный
5 GND Ground
6 5 В ~ 12 В 5 В ～ 12 В 5 В ～ 12 В
7 Бесполезно
8 не использование
9 не использование
RJ-45 Определение интерфейса:
RJ-45
Материнское место
1 2 3 4 5 6 7 8
422
определение
отправлять
Положительный T+
отправлять
Отрицательный t-
перенимать
Положительный r+
перенимать
Отрицательный r-
—— GND GND
485
определение
485 Чжэнчжэн
D+/A
485 потерь
D-/B
—————— GND GND
RJ-45 Legend Legend:
8 1
1 8
Male Female
RJ-45 мужская (хрустальная голова) RJ-45
Нажмите линии.
(6), белый коричневый (7), коричневый (8).Два конца последовательны, этот вид давления является одним из пресс.Подходит для режима связи RS485
Чтобы указать или указать на полуфинал 485 для подключения.Не подходит для 485 сетевого метода большего количества точек.
Другим типом подключения под давлением является метод линии поперечного давления, который является другим концом, который прижимается к белому и зеленому (1), зеленому (2), белому оранжевому (3), белому и силу (4),
Синий (5), оранжевый (6), белый коричневый (7), коричневый (8).Подходит для метода связи RS422 для подключения к точке или точке 422 полуфинала.
Не подходит для того, чтобы указывать на несколько точек 422 сетевых методов.
6. Схема связи связи
1. RS-422 Point к точке/линии полной двойной работы (остальное может быть выплачено сигналом на сиденье)
2. RS-422 точки на несколько точек/четырех строк полной двойной связи (оставшиеся продукты могут быть оплачены сигналом на сиденье)
3. Точка спаривания баллов RS-485/двухстрочные и полудрянные работники (остальная часть продукта может быть оплачена сигналом на сиденье)
4. RS-485 точки на несколько точек/две с половиной линии двойной работы
Семь, неудача и исключение
1. Отказ передачи передачи данных
A. Проверьте, правильная ли проводка интерфейса USB и нормальным, является ли драйвер USB
B. Проверьте, является ли проводка выходного интерфейса RS-485/RS-422
C. Проверьте, хорошо ли подключен проводной терминал
D. Проверьте, не имеет ли GND преобразователя.
Это совершенно отличается, чтобы не подключать GND.
2. Потеря или ошибка данных
A. Проверьте, соответствуют ли скорость передачи данных и формат на обоих концах оборудования для данных и связи
8. Установите шаги драйвера
Найдите драйвер pl2303_polific_driverinstaller_v1210.exe и запустите его.Установить
Программа будет работать автоматически до тех пор, пока интерфейс не будет отображаться в следующем:
После установки драйвера включите диспетчер устройств, чтобы увидеть, есть ли виртуальный COM -порт в панели порта. Если система не раньше
Те, кто установил USB-драйверы, COM-порт системы по умолчанию-COM3, как показано ниже, STM-894 завершен здесь
Драйвер был установлен.
