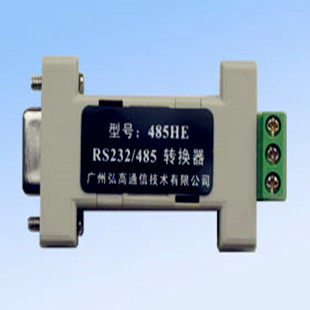

Honggao RS485HE Converter (Economy) RS232 в RS485 Converter 485HE Лицензированный

Цена: 1 057руб.    (¥50)
Артикул: 4306461443

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:waw19930429
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥ 568 691 458руб.
¥ 398 39825руб.
¥ 796 3988 382руб.
¥ 40 20423руб.
  • Информация о товаре
  • Фотографии

Список продуктов


 RS485 Конвертер >> преобразователь 485HE >> 485HE (экономичный) Преобразователь RS232 в RS485

модель:
485HE
наименование товара:

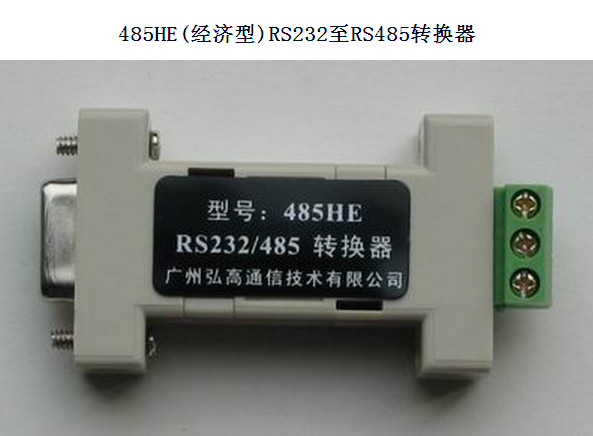

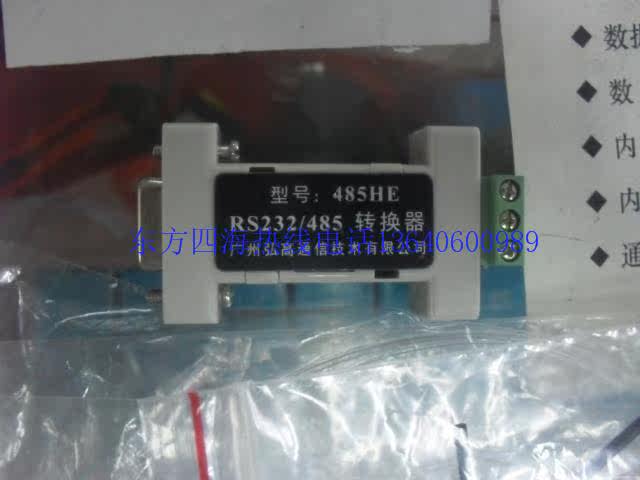

485HE (экономичный) Преобразователь RS232 в RS485
Категория продукта:
RS485 Конвертер
   Описание продукта

485HE (экономичный) преобразователь RS232 в RS485, инструкция по эксплуатации
1. Введение
Преобразователь интерфейса 485HE представляет собой преобразователь RS232 в RS485, который может преобразовывать отправляемые данные TD и принимаемые данные RD в дифференциальные полудуплексные сигналы RS485, что значительно увеличивает расстояние передачи сигнала RS232 и делает его лучшим выбором для связи между точками и многими точками на больших расстояниях.Этот преобразователь не требует внешнего источника питания и использует собственный последовательный порт для преобразования источника питания;он также не требует управления сигналом RTS для обеспечения широкой адаптируемости программного обеспечения.

2. Основные особенности
◆ Высокоэффективная технология питания последовательного порта, внешний источник питания не требуется.
◆ Автоматическое преобразование приема и отправки, отсутствие необходимости в управлении RTS, широкая совместимость программного обеспечения.
◆ Построен -ин±Электростатическая защита 15 кВ
◆ Технология автоматического отключения (отключения) для продления срока службы изделия.
◆ Интеллектуальная технология нагрузки, способная передавать данные на расстояние более 1200 м (1200 бит/с).
◆ Технология высокоскоростного преобразования обеспечивает передачу постоянного тока со скоростью 115,2 кбит/с.

3. Параметры производительности
◆ Интерфейс совместим со стандартом EIA/TIA RS232 и стандартом полудуплексной связи RS485, прозрачный интерфейс.
◆ Скорость передачи: DC -115,2KBPS
◆ Расстояние передачи: более 1200 м (1200 бит/с).
◆ Размер: 66 мм.×33mm×17mm
◆Условия использования: -25℃-70℃, относительная влажность 5%-95%

4. Габаритный чертеж преобразователя

5. Соединительные разъемы и определения проводки.
Преобразователь интерфейса 485HE использует отверстие типа DB9 для подключения к порту RS232. Контакты 7 и 8, 1, 4 и 6 закорочены внутри.На другом конце находится разъем RS485: земля, A+ и B-.

6. Установка и подключение.
Преобразователь интерфейса 485HE можно вставить непосредственно в порт RS232C с контактом DB9 и затянуть винт. Он может формировать сеть связи «точка-точка» или «точка-многоточка» с другими устройствами RS485 или 485HE. Принципы проводки следующие:“А +”забрать“А +”,“Б-”забрать“Б-”,“земля”забрать“земля”.
1. Соединение «точка-точка» (устройства RS232 подключаются к другим устройствам RS485 через этот преобразователь)

2. Два устройства RS232 обмениваются данными через преобразователь.

3. Соединение «точка-многоточка» (устройство RS232 подключается к нескольким другим устройствам RS485 через этот преобразователь)


Примечание. Для подключения используйте витые пары, например пару проводов сетевого кабеля.
Балансировочный резистор 120.Ω, если сетевой кабель слишком длинный или скорость слишком высока, его можно добавить в начальной и конечной точке сети.

Семь, неудача и исключение
1. Отказ передачи передачи данных
а. Проверьте правильность подключения интерфейса RS232.
б. Правильно ли подключен интерфейс RS485, если да, то заземлен ли, перепутаны ли A+ и B-, нет ли короткого замыкания или обрыва в соединительном проводе и т. д.
в.Является ли интерфейс RS232 стандартным и находятся ли уровни TD, DTR и RTS в пределах±между 5В.
2. Ошибка и потеря данных.
а. Проверьте, соответствуют ли формат и скорость передачи данных.
б. Является ли расстояние слишком большим, слишком ли много узлов и слишком ли высока скорость.
в. Есть ли сильные помехи в подключенной сети.
