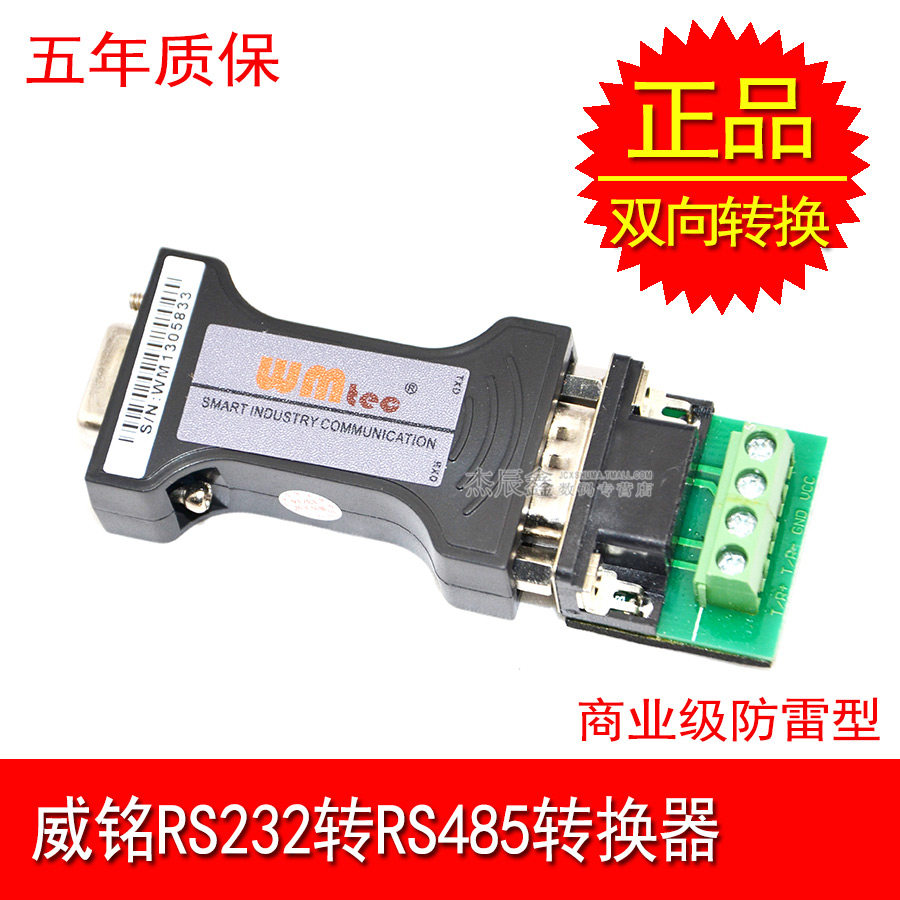

Weiming Rs232 Rotor RS485 Business Business 485 RSMP MPM232 Промышленная молниеносная конверсион

Цена: 421руб.    (¥19.9)
Артикул: 35451784281

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:杰辰鑫数码专营店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3988 382руб.
¥10.9231руб.
¥ 158 79.81 687руб.
¥982 071руб.
  • Информация о товаре
  • Фотографии





Приложения:

■ Программирование и общение PLC
■ Система управления промышленной автоматизацией
■ Система удаленного мониторинга компьютера
■ Автоматизированное электронное производственное оборудование
■ Система управления доступом
■ Система управления посещаемостью
■ Система потребления
■ Система парковки
■ Self -Service Banking System
■ Система зарядки автобусов
■ волокнисто
■ волокно здания
■ волокна в сеть сообщества





I. Обзор

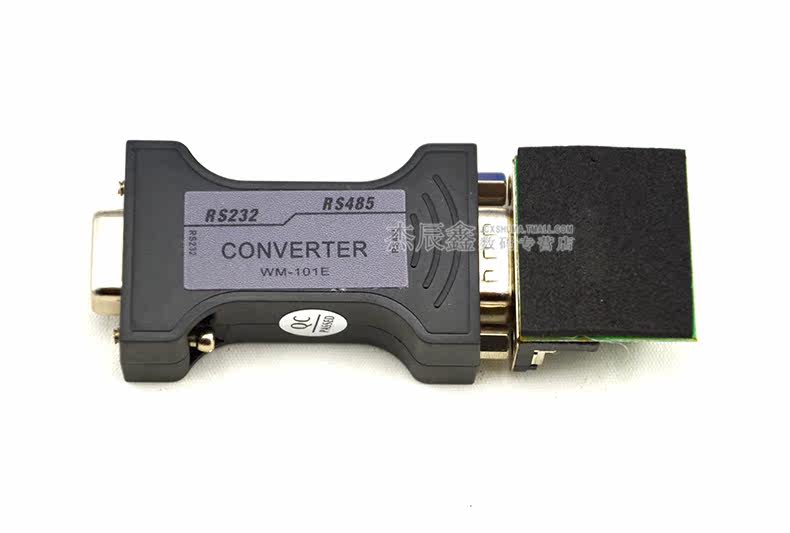

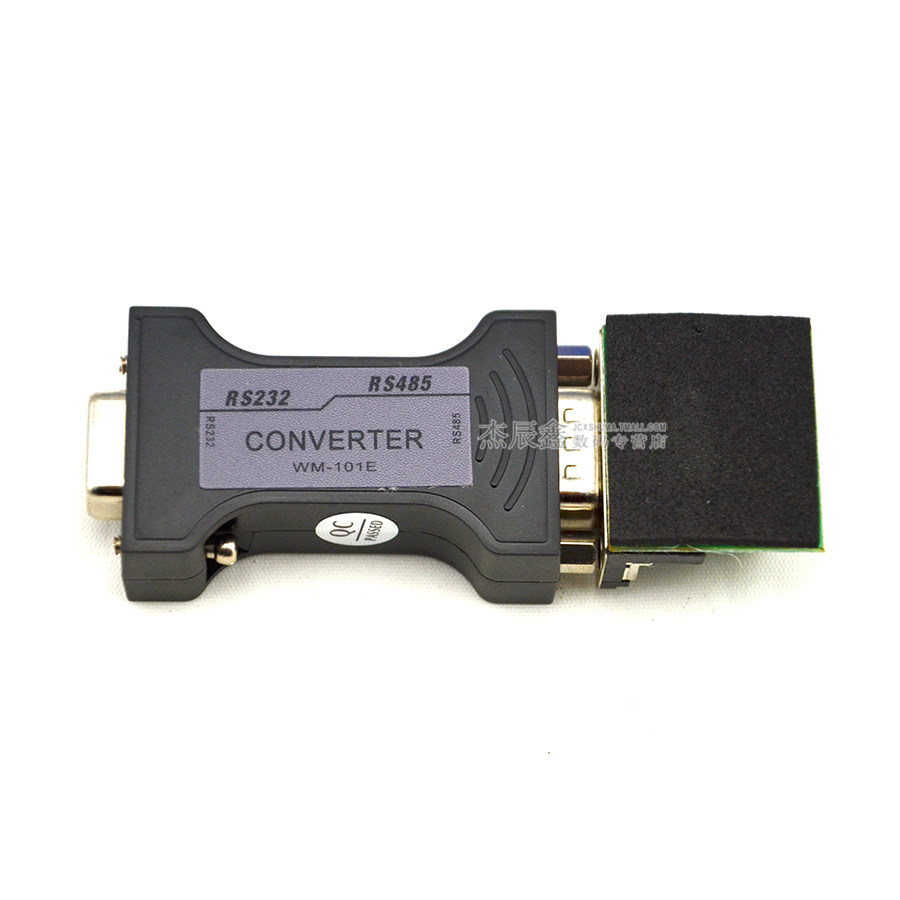

WM-101Совместимый преобразовательRS-232,RS-485Стандарт, сможет сделать единый флажокRS-232Сигнал преобразуется в сбалансированную разницуRS-485Сигнал, встроенный -в быстром переходном защите от подавления напряженияTVS;;“RS-232Зарядный насос&Rdquo;I/OСхема автоматически управляет направлением потока данных, так что она гарантированаRS-232Процедура, написанная на пути, не должна быть изменена, она может быть вRS-485Методы запускаются безопасно, чтобы обеспечить подходящее существующее операционное программное обеспечение и аппаратное обеспечение интерфейса.

Параметры производительности

12. Функции интерфейса: совместимость интерфейсаEIA/TIAизRS-232C,RS485Стандартный

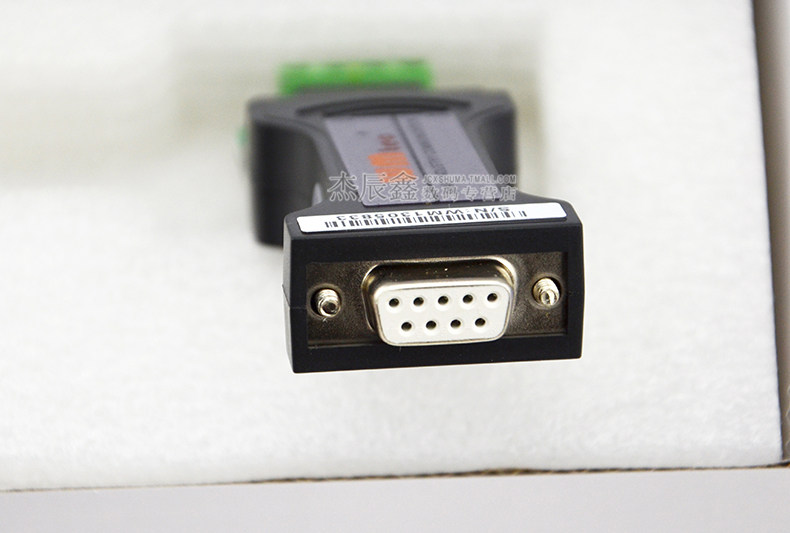

2, Электрический интерфейс:RS-232конецDB9Разъем шеста,RS-485конецDB9Разъем с иглой -типом, соответствующий проводка

3Как работать: асинхронная половина двойной дифференциальной передачи

4Среда переноса: скрученный провод (диаметр провода больше или равен или равен0.5MM) Или щит

5,Скорость передачи:300-115.2KBPS





6,Размеры:64mmX33mmX17mm

7Используйте среду:-20℃приезжать70℃Относительная влажность5%приезжать95%

8, Расстояние передачи: меньше, чем1,200рис(RS-485конец)15рис(RS-232В пределах)

9, Уровень защиты:RS-485Интерфейс на строку600WЗащита от волн молнии

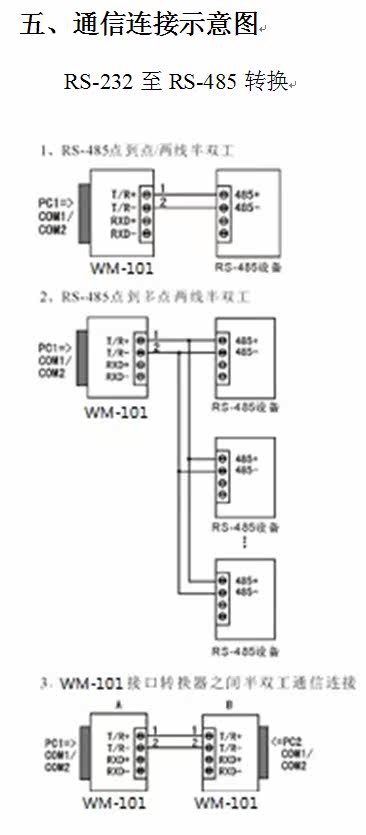

10, Два метода связи: нажмите, чтобы указать/Двух -линейные два -и -халф двойной время работы до большего количества очков/Два -лайно -два -и -алф -work

Примечание:Чтобы предотвратить отражение и вмешательство сигнала, для подключения соответствующего резистора требуется терминал линии (параметр120ом1/4W), В зависимости от ситуации.

В -третьих, разъемы и сигналы:

RS-232CШтифт

DB9 Female(PIN)

RS-232CИнтерфейс сигнал

1

Защитная земля

2

Получить данныеSIN (RXD)

3

Отправить данныеSOUT (TXD)

4

Подготовка к терминалу данныхDTR

5

СигналGND

6

Подготовка устройства данныхDSR

7

Запрос отправкиRTS

8

Удаление отправкиCTS

9

Индикатор звонкаRI

RS-485Выходное сигнал и выводы







DB9 Male(PIN)

выходной сигнал

RS-485Наполовину двойная проводка

1

T/R+

RS-485 (A+)

2

T/R-

RS-485 (B-)

3

RXD+

RS422 +

4

RXD-

RS422 -

5

GND

Заземляющий провод

В -четвертых, аппаратная установка и использовать

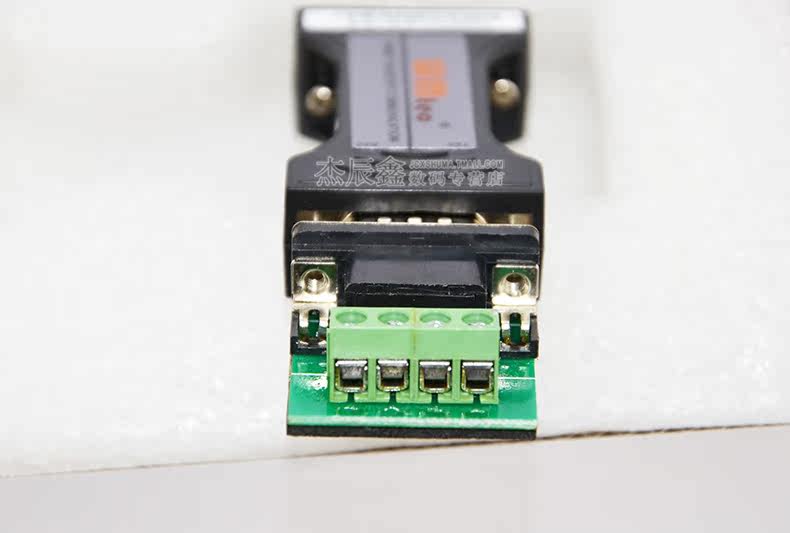

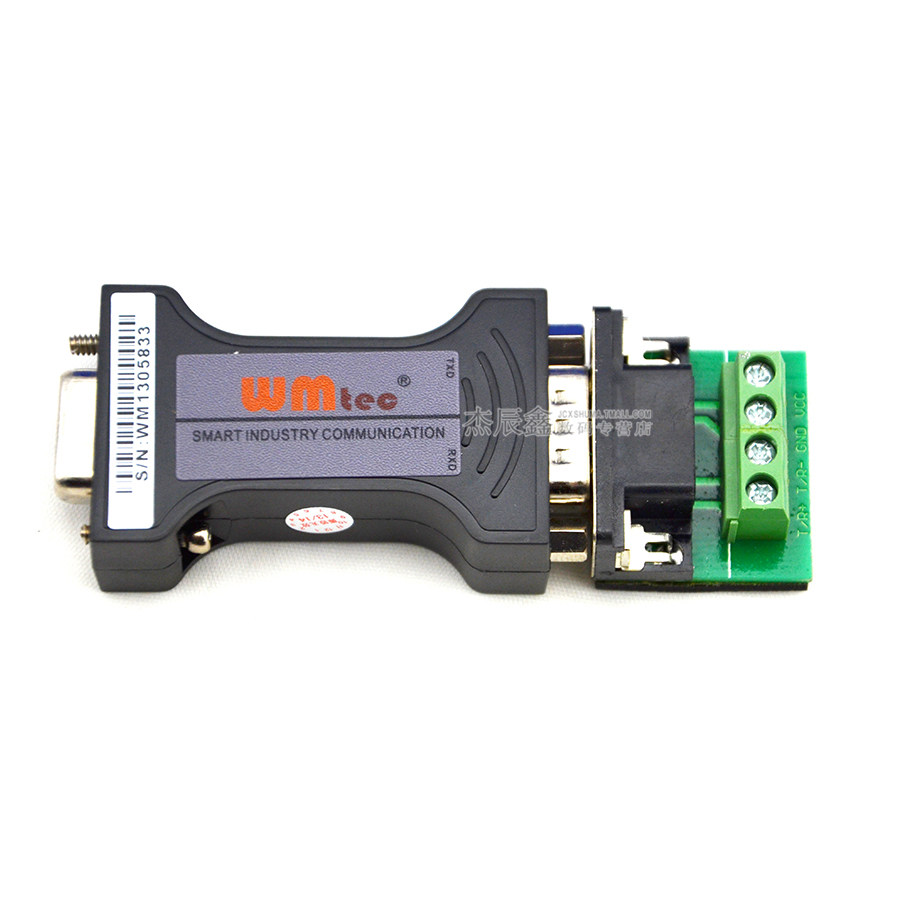

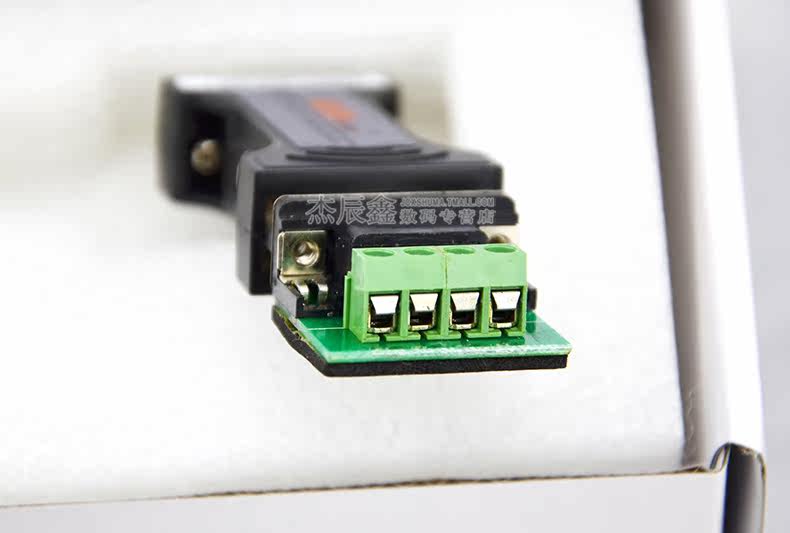

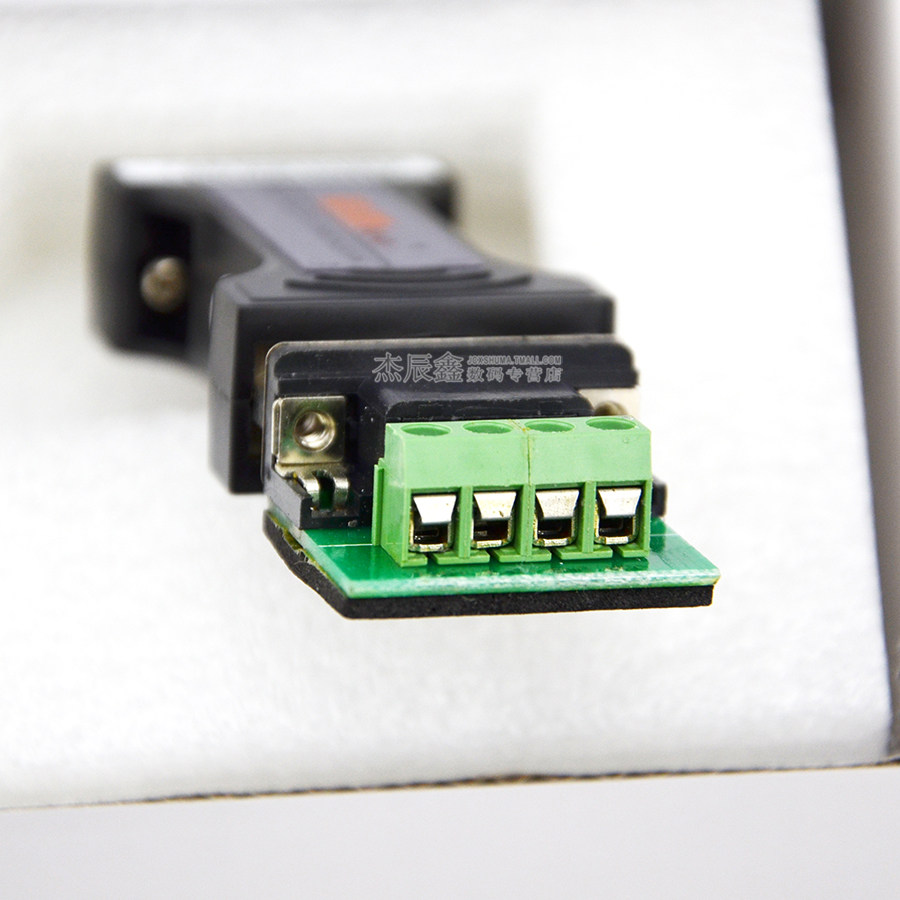

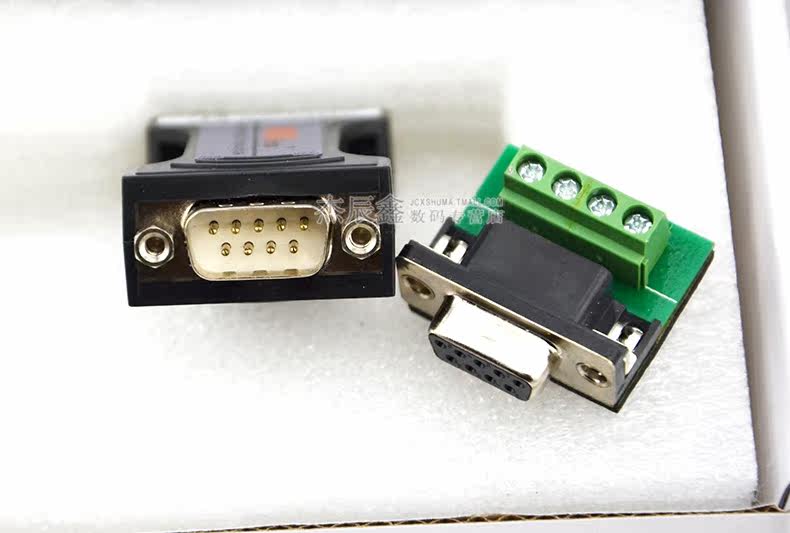

Форма этого продукта принятаDB9M/DB9FUniversal Transfer Plug, выходной интерфейс оснащен обычной колонкой проводки,Его можно использовать с витухими или экранированными проводами, которые очень удобны для подключения и разбора.T/R+,T/R-Представляет получение и получение+, Б-,GNDПредставляет общественные наземные линии.RS-485Режим полуоллегического режима -это проводкаT/R+(волосы/получать+)A+,T/R-,(волосы/получать-)B-.



6. Неудача и исключение:





1,    Неудача передачи передачи данных

A,исследоватьRS-232Правильная ли интерфейсная проводка

B,исследоватьRS-485Правильная проводка интерфейса выходного интерфейса

C, Проверьте, хорошо ли подключен проводной терминал

2,    Потеря или ошибка данных

AПроверьте, соответствуют ли скорость передачи данных и формат оборудования для данных и связи

3, Время не через

A, допустимо485Подключите предыдущий резистор для проводной клеммы или замените его в преобразователь источника
