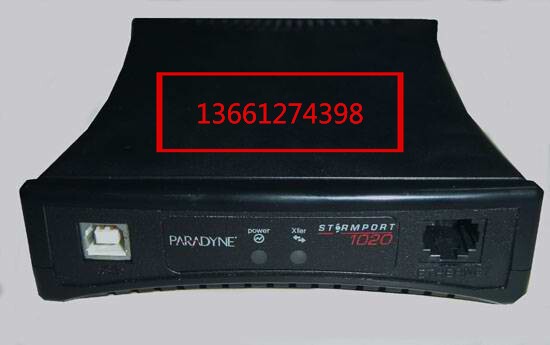

American Paradyne Stormport 1020 10 Mparm Bridge, 10M Net Net Bridge
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
American Paradyne Stormport 1020 10 Mpace Bridge,использоватьEDSL(Ethernet Digital Subscriber Line)Технология в сочетании с двумя основными технологиями коммуникации, которые широко используются сегодня (DSLиEthernetСуть), впервые в категории сети доступа (в течение 8 километров)IPПрямая передача пакета.Оно используетDSLОсновная концепция технологии достигает высокоскоростной передачи на традиционной телефонах двойной скрученной линии.ДолженEDSLОборудование особенно подходит для использования существующей телефонной линии с двойной скрученной линией для реализации высокоскоростного телефонного соединения с высоким уровнем скорости в отсутствие оптических волоконно -ресурсов или использования оптических волоконно -волоконно -подключений, или подключить компьютер в удаленную локальную сеть.
Это устройство является сетью разгибателя или разгибателя сети для оригинального американского продукта.
Основные приложения:
●Точка -точка локальной сети удаленная взаимосвязь

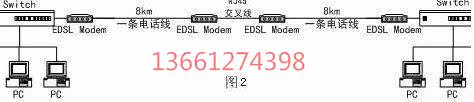

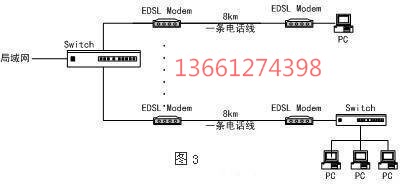

●Укажите на удаленную взаимосвязь с несколькими точками локальной сети.

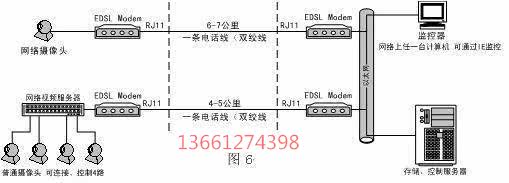

●IPВидео передачи: VOD на -Demand; видео конференция; видео наблюдение

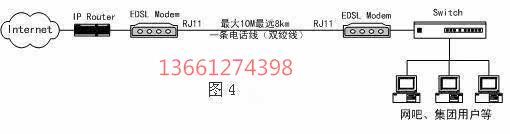

●InternetВысокий доступ к доступу: интернет -кафе и пользователи группы
Главная особенность:
●Широкий диапазон приложений-пропускная способность передачи до 10 Мбит / с может удовлетворить потребности различных пользователей. Она широко использовалась в электроэнергетике, электроэнергетике, нефтью, нефтехимии, **, школах, войсках, правительстве, финансах, налогообложении и т. Д.
●То есть, подключать и играть, не нужно отлаживать --- Простая установка проста. Пока физическая линия гладкая, устройство может работать нормально. Пользователи могут установить себя, чтобы избежать затрат на установку.
●Хорошая совместимость спектра --- применяет технологии чрезвычайных ситуаций и технологии управления интеллектуальным спектром, чтобы эффективно избежать линейных помех и шашлыков линии, с линией выбора более 95%.
●Голосовые данные передаются одновременно --- Добавление голосовых сепараторов может передаваться одновременно по той же телефонной линии.
●Недорогой реализация-используйте существующие ресурсы телефонной линии без проводки.
●IP-решение IP-END-END-END Структуры IP является простым и эффективным.
●Использование сетевого моста двойной линии телефона, прозрачных мостов и невозможных мостов можно использовать
Технические параметры:
●Скорость передачи ------ Вверх и нисходящая линия до 10 Мбит / с высотой
●Расстояние передачи ------ максимум может достигать 8 км (Ø  0,5 мм);
●Среда передачи ----- 1 1 Телефон Двойной скрученной линии; ** повторно линии
●кольцо   Realm ----- Температура использования: 5 ℃ -40 ℃; температура хранения: -40 ℃ -80 ℃; относительная влажность: 1%-95%
●Гонг   потребление ------------- 6W
●Размер и вес--3,81 см высотой×  ширина 11,4 см×  глубина 15,3 см; вес 1,36 кг
инструкция по установке
a..источник питания
Когда мощность подключена,Зеленая силаИндикаторный свет включен.
b..Соединение между модемом и компьютерами или областями
&Modem NBSP; подключен с пятью линиями с компьютерными или локальными сетями.Когда модем подключается к компьютерной сетевой карте, используйте ееПрямая связьПодключите; при подключении модема и переключателя концентратора/переключателя, вы должны его использоватьПоперечная линиясоединять.

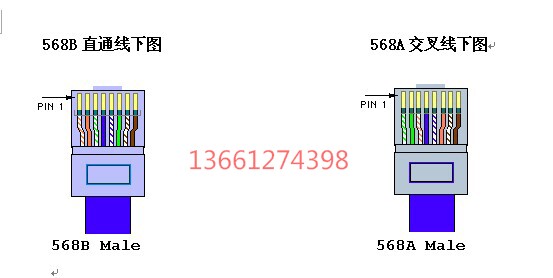

568B, Указывает: 12, 36, 45, 78 конкретный цвет: оранжевый/оранжевый, зеленый белый/зеленый, орхидея/орхидея белая, коричневый белый/коричневый
568a, конкретный заказ линии: 12, 36, 45, 78   конкретный цвет: зеленый и белый, зеленый, оранжевый/апельсиновый, орхидея/белая орхидея, коричневый белый/коричневый
Головы прямой линии - 568b, 2 головы и одна переписка, конкретный порядок линии: 12, 36, 45, 78
Одна голова поперечной линии составляет 568b, другой - 568a, а конкретный заказ линии: 13, 26, 45, 78
100MВ частности: первая нога—— апельсиновый, вторая нога—&Mdash; Orange, № 3—— зеленый и белый, нога 4—— синий, 5 -й фут—— синий и белый, № 6—— зеленый, седьмая нога—— коричневый белый, 8 -й фут—&Mdash; коричневый.
c. CO/CPEПереключатель

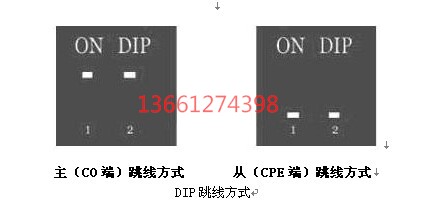

EDSL Modem ДолженРаботаю нормально в состоянии одного мастера и одного.Два джампера по DIP за устройством показаны на рисунке ::
d.Между двумя модем EDSLПодключите лидим Лидема Лидема Лидема Лидема Лидема Лидема, через 2 -хранную телефонную линию или скрученные линии. В настоящее время.АпельсинГосударство, он не останавливается, становится примерно через 30 секунд становитсязеленыйВ настоящее время модем может работать нормально и завершать установку.
Замечание: 1.Индикаторные огнизеленыйПосле этого модем может работать нормально.Однако, если вам нужно проверить устройство, подождите 30 минут, прежде чем сделать это.Поскольку EDSL Modem имеет интеллектуальную функцию управления спектром, требуется определенное время для завершения обнаружения линии во время начальной установки и автоматически находить наименьшую полосу частот для достижения стабильной передачи данных.
  2. Когда в одном и том же наборе кабелей есть несколько линий, основной (основной (сторона) модем должен быть размещен в одном и том же направлении в конце игры, чтобы избежать самостоятельных мест.
  3. Когда диаметр линии передачи тонкий или линейное расстояние слишком длинное, если возможно, вы можете выбрать две пары проводов в одном кабеле и использовать пару линий в качестве линии (то есть пара A.B Кабели в одну линию одной линии в одну линию. Линия), эффект в настоящее время намного лучше.
Ошибка чрезвычайной ситуации
1СущностьКогда сеть не подключена, тип неисправности можно оценить в соответствии с индикаторным светом модема.
a..Проверьте, является ли индикатор питания модема нормальным, и проверьте, правильно ли подключен источник питания.
  B.Проверьте, является ли индикатор Xfer модема нормальным, и определить, является ли соединение между интервалом модема между модемом нормальным.; -Cot, чтобы подтвердить, находятся ли два модема в состоянии одного мастера и одного, то есть проверьте DIP-переключатель (см. Рисунок 3);-Проверьте, имеет ли телефонная линия подключения модема отключением или коротким замыканием, вы можете использовать универсальную таблицу или другие инструменты.
2СущностьЕсли индикаторные огни являются нормальными, но сеть не подключена, проверьте, являются ли модем и компьютер или подключение концентратора/коммутатора нормальными.Операция в соответствии со следующими шагами:
  A.Убедитесь, находится ли ваш компьютер или концентратор/коммутатор в состоянии подключения источника питания, а установка верна;
  B.Убедитесь, правильно ли подключены пять типов используемых линий (измерьте его с помощью выделенного инструмента), и метод подключения является правильным (подключение прямого соединения с сетевой картой, подключение к концентраточному/переключающему линии), интерфейс не является свободным;
c.Подтвердите, является ли используемым вами концентратором/коммутатором трехверового типа обмена и проверьте, являются ли настройки вашего концентратора/коммутатора правильными;
  D.Подтверждается, адаптируется ли используемый вами концентратор/коммутатор 10/100 м, потому что EDSL Modem использует 10м порт Ethernet;
e.Перезагрузите свой концентратор/коммутатор.
Типичное решение для применения
b.Точка -точка взаимодействия
| |
