Описание товара

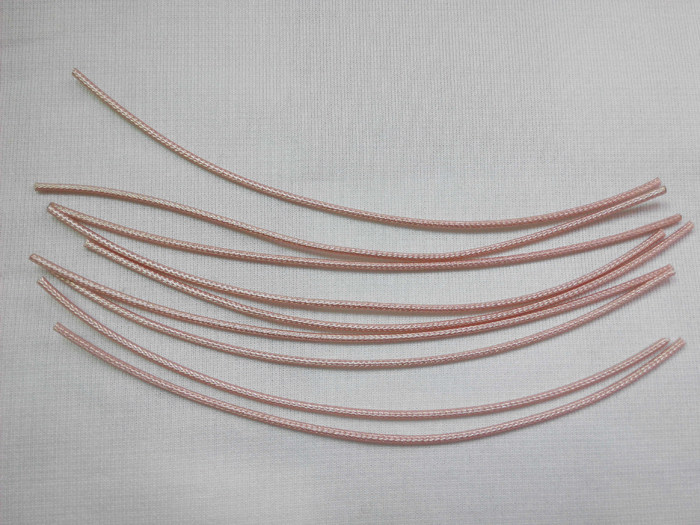

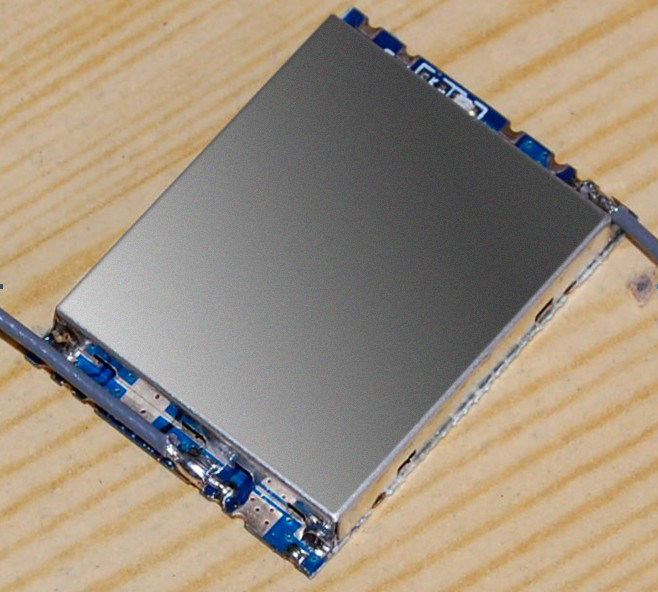

хорошие новости!Пересечение  Отныне все пользователи, которые сфотографировали этот модуль, могут дать линию подачи с низкой потерей длиной 15 см, в то время как доставка!ПересечениеЛиния подачи, как показано ниже(Закончено)
Этот модуль усиления является источником питания 5 В
"XQ-02A"Двухчастотный модуль усиления сигнала предназначен для различных применений полосы 2,4 ГГц. Его форма невелика, а метод применения в стиле дурака производит 2,4 ГГц беспроводной радиочастотный дизайн продукта чрезвычайно простым, значительно сокращает цикл разработки продукта и сокращает продукт. Затраты на разработку!
Встроенный -в высокой скорости приема и получения автоматической схемы переключения, которая может автоматически переключаться между статусом приема и приема,ненужныйwifiЧип управления может работать автоматически, чтобы автоматически давать сигнал управления, поэтому он совместим с любым решением Wi -Fi.
Он может применяться к случаям с особыми требованиями для различных типов расстояния передачи сигнала Wi -Fi и стабильности соединения, таких как:Рекламный аппарат, беспроводной сетевой игрок, беспроводной маршрутизатор с высоким содержанием мощности, беспроводная сетевая карта с высокой мощностью, высокая внешняя точка доступа, беспроводная камера и т. Д.Предметы
1. Диаграмма модульной проводки:
2. Технические характеристики модуля:
Получите выигрыш:10dBПредметы
Запуск прирост:11dBПредметы
Принять коэффициент шума:≤3.0dBПредметы
  входной диапазон мощности:4dBm-20dBmПредметы
Максимальная мощность запуска(Peak Power): 33dBm (2W)Предметы
Размеры: 36mm*26mm*4.8mm(L*W*H).

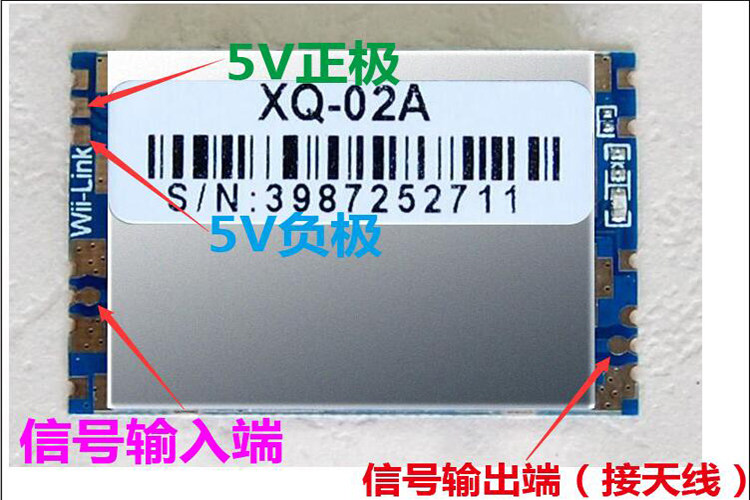

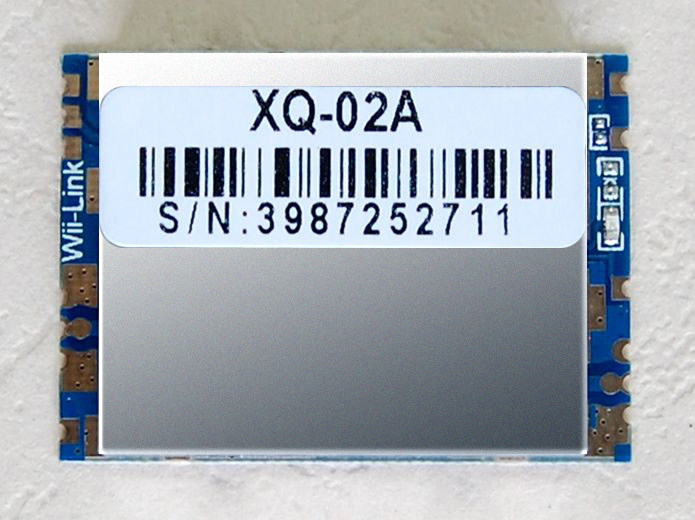

Физическая карта выглядит следующим образом:

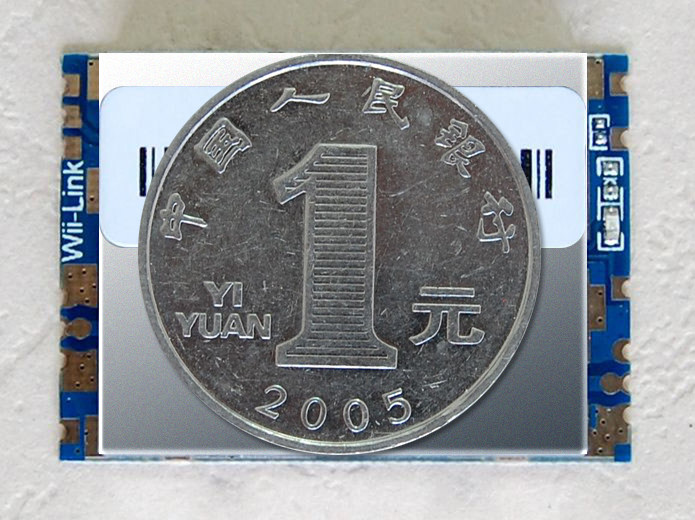

Фактический размер эквивалентен 1 монеты юаня!

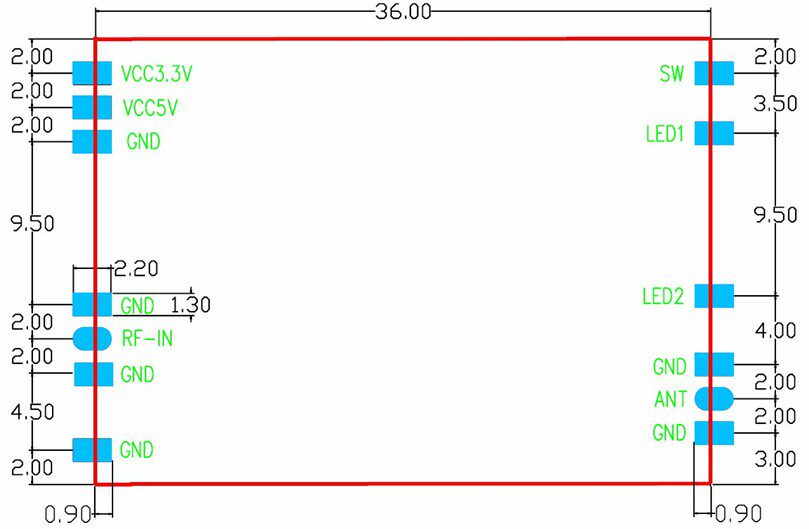

В -третьих, определение штифта модуля:

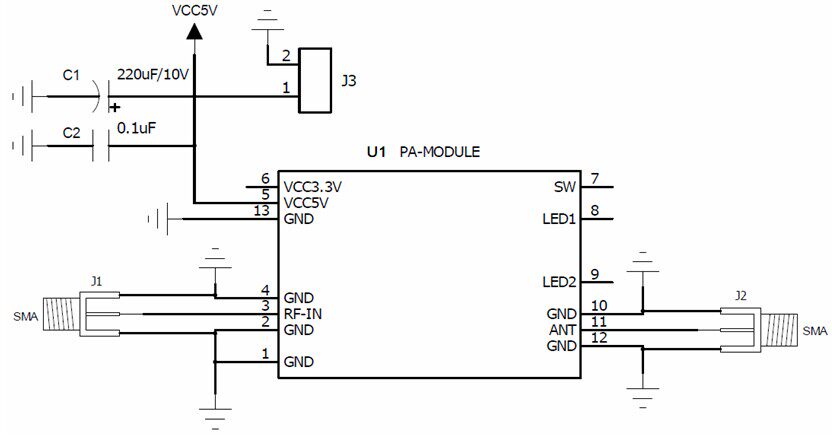

Схема -схема такова следующая:
1, RF-INПорт соединяет исходный выходной сигнал радиочастотного сигнала.
2. ANTПорт подключен к антенне.
3Некоторые вакантные булавки зарезервированы для определенных применений и, как правило, применяют приостановку.

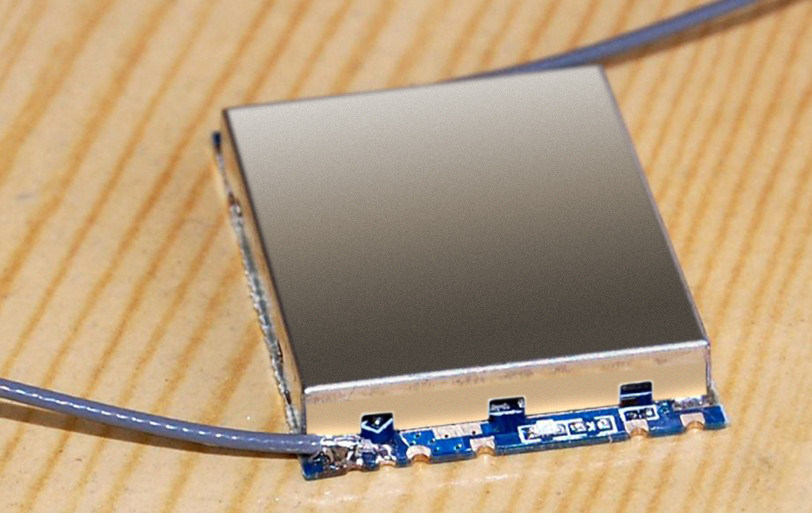

4,RF-INиANTВ штифте пользователи могут напрямую подключаться к радиочастотной линейной площадке нижней пластины или приваривались через радиочастотный провод.
Для других приложений для дизайна, пожалуйста, предоставьте профессиональную техническую поддержку от компании
ПРИМЕЧАНИЕ. Если этот модуль был сварной клеткой, его нельзя вернуть, а прибыль продукта скудна.

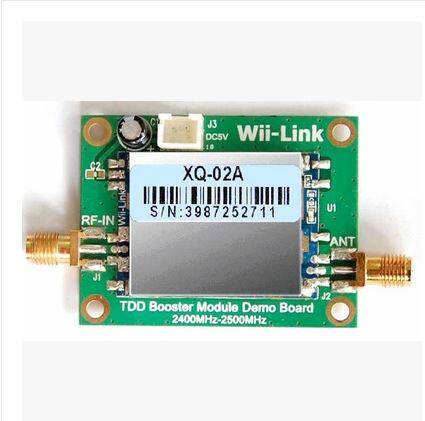

  Для удобства тестирования наш Ste запустил вспомогательную демо -доску. Если вам это нужно, нажмите эту ссылку, чтобы купить:
Этот модуль формат данных PDF Ссылка на скачивание данных:http://pan.baidu.com/s/1pJiWmNL
