Черный самурай выделенной неразрушающей выборки многопараметрического тока напряжения напряжения.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Озабоченность: Основная доска заголовка посвящена источнику питания DC-DC черного самураев. Структура отличается от тока тока заголовка общего заголовка. Его нельзя использовать непосредственно в качестве генералистской головы!Обязательно проверьте инструкции ребенка позже, прежде чем покупать!Пожалуйста, не ошибайтесь, спасибо!
Другие аксессуары:
  Show 1602 LCD:http://zhyudz.taobao.com/search.htm?search=y&keyword=1602&lowPrice=&highPrice=
  подключитесь к линии ротации черного воина:http://item.taobao.com/item.htm?id=37182124415
  12V Линия интерфейса питания:http://item.taobao.com/item.htm?id=17532773291
  16 -пин -квадратная мать:
Новая голова имеет следующие характеристики:
  1. используется ядро из 103 однопроизводительного микрокомпьютера, база выборки составляет 2000, а разрешение отбора проб эффективна при ошибке 1LSB.
  2. Время Инициализации ЖК -дисплея. Для жидкокристаллического цветочного экрана, вызванного помехи, он может автоматически исключить отсутствие перезапуска.
  3. Амплификация отбора проб тока принимает OP07 High -Resity OP AMP, с отрицательной схемой подверженности напряжению с насосом заряда платы заряда, измерение является более стабильным.
  4. Увеличьте алгоритм компенсации потери отбора проб напряжения (блокировка поддельной нагрузки), чтобы эффективно избежать тока тока тока при увеличении напряжения.
  5. Добавьте две точки настройки короткого циркута, настройка поддержки большого тока черного самураев (более 10А версия) и совокупную функцию открытия/выключения мощности.
6.  SMT обработка готовой платы (была протестирована), больше нет комплекта, его можно использовать после установки калибровки ЖК -дисплея, сварки не требуются!
Поскольку операционная среда влияет на параметры заголовка, изголовье нельзя калибровать до того, как основная плата будет отправлена. После того, как покупатель получит руку, он должен быть откалиброван в соответствии с их собственным источником питания или выполнить все задачи сборки, прежде чем его можно будет использовать обычно , в противном случае значение не может отображаться нормально!Примечание. Параметры доставки по умолчанию заголовка являются проверенными параметрами теста без значения измерения.После того, как процесс калибровки введен, он подробно описан. Если вы думаете, что не можете завершить, выберите общую таблицу.
Показатели эффективности:
  Размер внешнего вида: 80 мм*36 мм (ширина длины)
  Установки отверстия: 75 мм*диаметром 31 мм 3,2 мм (размер и установка отверстие и стандартное 1602 ЖК -дисплей)
  Точность напряжения: 1% +-3D (фактическая точность связана с процессом калибровки, часто меньше, чем основное значение, достигая 0,2% +-1d)
  тока тока: 1% +-2D (эта точность содержит 5A версию черного воина без учета ошибки сопротивления диверсии в области питания, отличающегося от 6MA при большом токе)
  напряжение питания: DC12V (может работать нормально между 9-14 В)
  Время начала: менее 1 секунды (первые результаты обнаружения будут отображаться после завершения начала)
  скорость отбора проб: 2 раза в секунду
амплитуда дрожания: 1d  (без помех и гарантийной стабильности ввода)

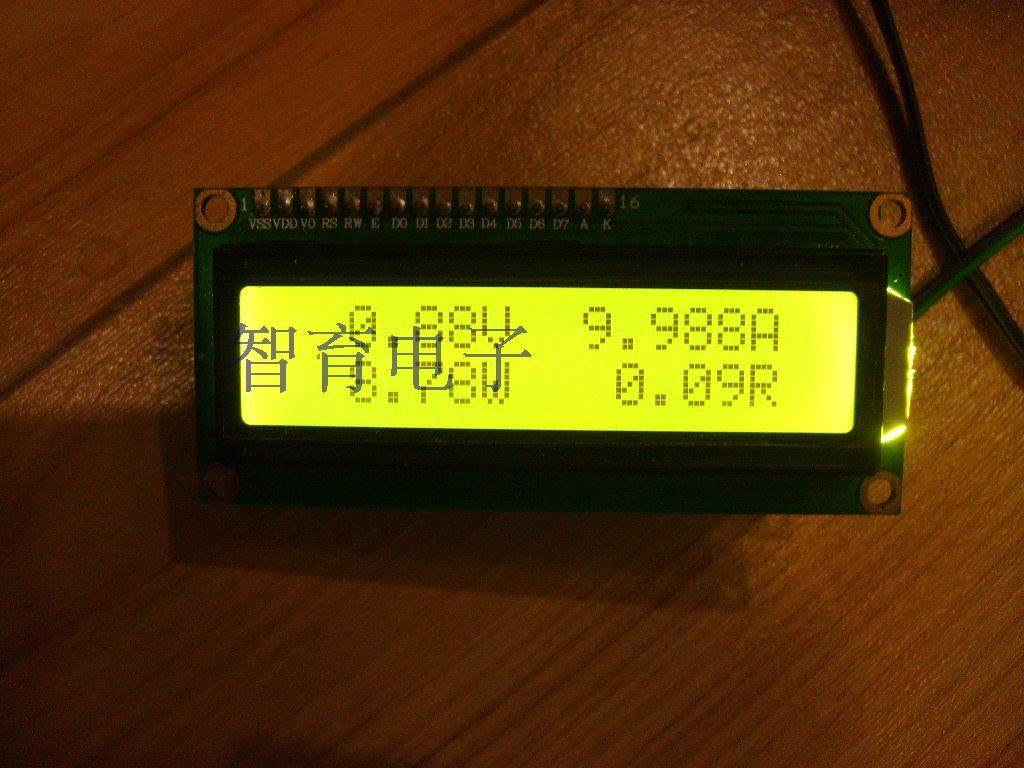

  максимальный дисплей: напряжение 99,99 В  Current 9.999a (99,99a) Питание: 999,80 Вт (9998,0 Вт)  Выходная мощность: 999,999AH (9999,99AH в режиме большого тока) Выходное сопротивление 99,99R (отображается OL-R после превышения)
иллюстрировать:
Объяснение Black Warriors Connect (xh2.54-5p):
  Кодирование   имя   максимальный входной диапазон
1   GND земля --
2   TONGXIANG DETACTION DETACTION   от 0 до 5,2 В   (эта нога должна быть получена с помощью GND при обнаружении обратного тока)
3   вход обнаружения обратного тока   от 0 до -0,27 В
4 gnd Ground 2 --
5   вход обнаружения напряжения   от 0 до 45 В
Подключите черный самурай и выполните калибровку (калибровка):
Подключиться к черному самураю и власти——— используйте специальную линию преобразования (XH2.54-5P в PH2.0-5P различные направления) для подключения к интерфейсу JM черного самурая, а интерфейс питания 12V соединяет независимый источник питания DC 12 В.
Предупреждение: источник питания питания не должен быть входным концом входного терминала с основной версией черного воина (версия HC), в противном случае это приведет к основной версии короткого замыкания сопротивления тока тока черного воина.ПересечениеПересечениеПересечениеПересечениеПересечениеПересечениеПересечениеПересечениеПересечениеПересечениеПересечение

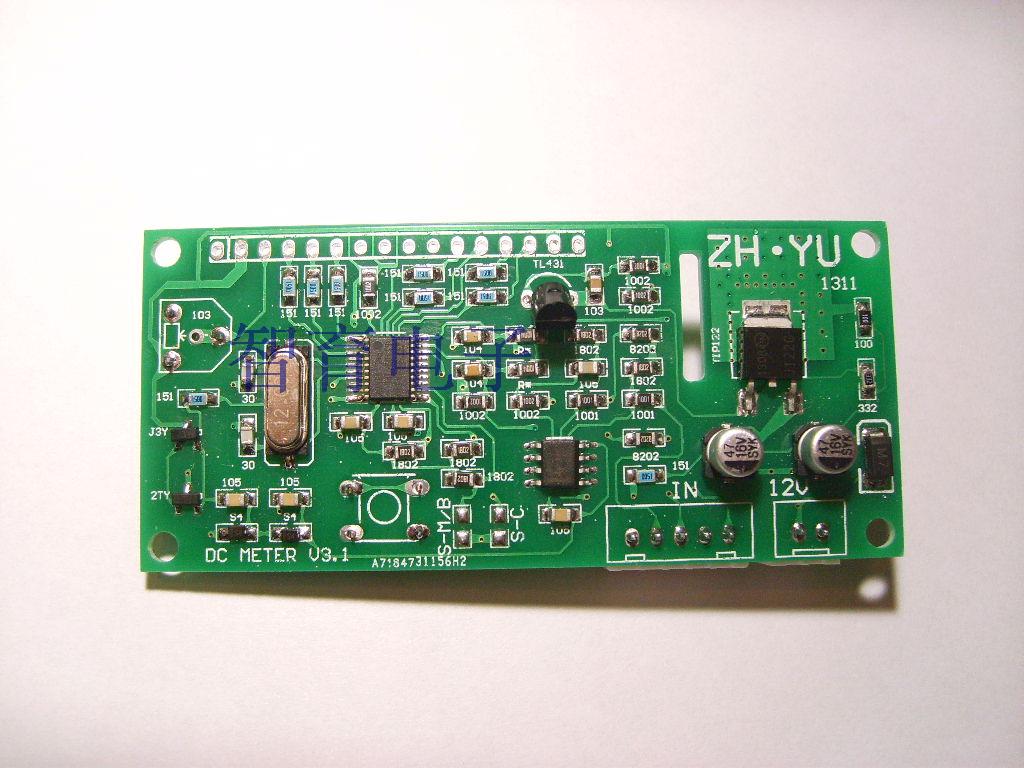

Установите точку короткого замыкания:
После короткого подключения S-M/B является крупная текущая версия режима работы (подходит для чернокожих самураев с током более 10А) и стандартной версией режима работы по умолчанию (не короткого соединения).После того, как точка S-C будет короткой, выходная мощность будет выключена, а по умолчанию по умолчанию отображают накопленную мощность (не короткое соединение).

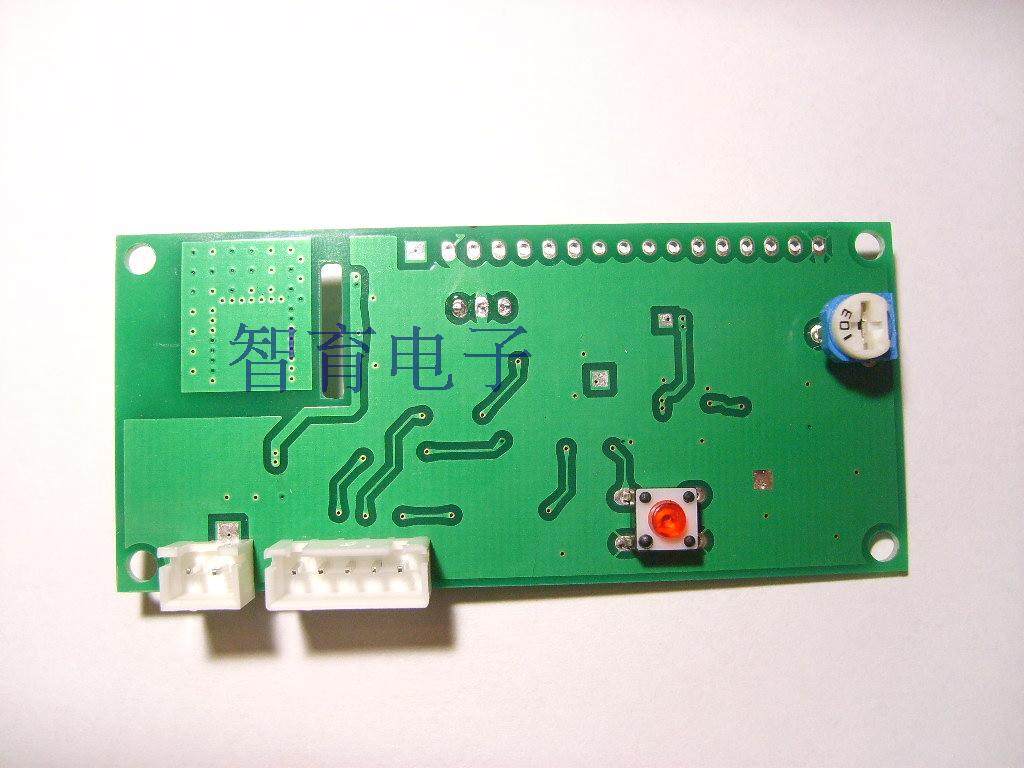

Регулировка ЖК -дисплея———— после подключения к жидкому кристаллу, питание к головке и задней части изголовья 103 можно отрегулировать на жидкий кристалл.
Калибровка (калибровка)——&MDASH; нажмите кнопку калибровки без источника питания на головке, включите заголовок, введите режим калибровки, дисплей первой линии“ s1: 0,00v i<0.05A&Rdquo;, он показывает, что он ввел процедуру калибровки. В настоящее время вы можете отпустить кнопку (если вы не введете состояние калибровки, вы не можете нажимать кнопку, когда вы включаете, пожалуйста, отключите питание, Повторите операцию этого абзаца после задержки), а затем дайте ему черный, затем дайте черным самураем питание.ВоляЧерный самурайский выходной ток напряжения, регулирующий потенциометр, был скручен до самого низкого, а короткий выходной выходной из черного воина был надежным с коротким проводом, нажав кнопку, а затем быстро открыл руку (предотвращает помехи). В это время дисплей был отображается.“Whait a minute...&Rdquo;, голова головы выполняется на 0 баллов.
После завершения первого шага введите второй шаг, отображение“ s2: u<0.5V 0.000A&Rdquo;, удалите короткий маршрут, сохраните потенциометр RCV в самом низком положении, увеличьте DCC Doter, чтобы зажигать (вместо света CC Light), подтвердите выходное напряжение с помощью механизма шестерни шестерни с мультиметровой шестерней DC. После того, как выходное напряжение ниже 0,5 В нажмите кнопку один раз, отображение“Whait a minute...” ожидание, второй шаг завершен.
Шаг 3 Дисплей&Ldquo; S3: 10,00 В 0,000a&Rdquo;, в настоящее время, когда используется световой сигнал CV, используется выходное напряжение многометрового напряжения постоянного тока. В то же время потенциометр RCV регулируется до тех пор, пока выходное напряжение не будет равным 10,00 В.“Whait a minute...” подождите, третий шаг завершен.
Шаг 4 Дисплей“ s4: u<5.0V 2.000A” (S4 в большом текущем режиме: u<5.0V 10.00a), сначала отрегулируйте выходной потенциометр RCV, чтобы сделать выходное напряжение черного воина 5 В, а затем используйте мультиметр для большого тока DC, чтобы непосредственно подключить выходной выходной. Всегда освещается, регулировка регулируется. Потенциометр RCC до тех пор, пока выходной ток с коротким циркой не будет равен 2.000A (10.00a в режиме работы большого тока). Сохранение выхода всегда находится под предпосылкой короткого замыкания.“Whait a minute...&Rdquo; подождите, заполните калибровку, введите нормальное состояние измерения.
Обратите внимание, что если ток не регулируется на ток, включен световой CV, указывая на то, что ваш мультиметр или линия таблицы слишком плоха, измените линию таблицы или используйте толстую линию, чтобы непосредственно подключить надежный мультиметровый электрод, чтобы продолжить операция
