IT8587/IT8586E/IT8580E Лабораторный промежуток
Цена: 159-381руб. (¥7.5)
Артикул: 625467876216
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:阿米嘎旗舰店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥3.574руб.
¥ 4.14 2.0744руб.
¥ 774 3878 151руб.
¥2254 755руб.

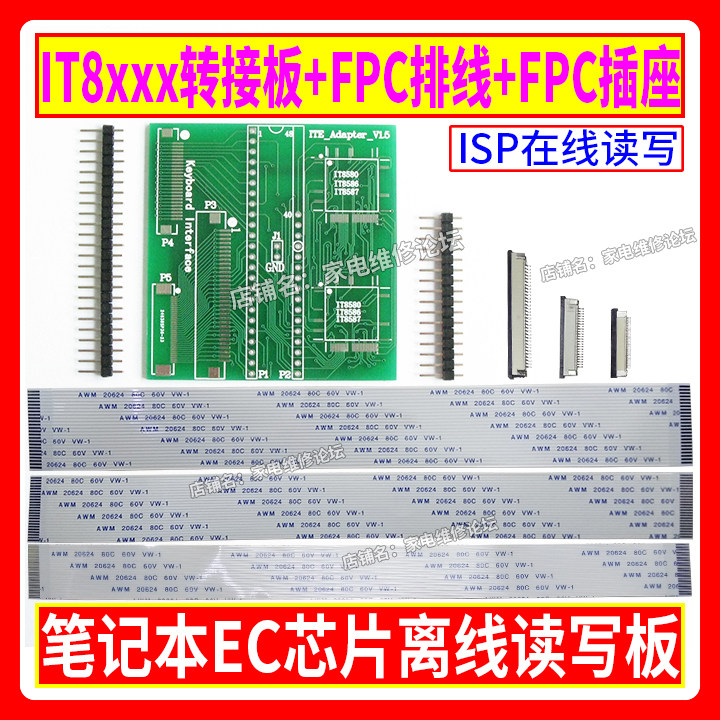

| Цвет: | Плата адаптера IT8xxx, Кабель и розетка ФПК (0,5+0,8+1,0), Плата адаптера + кабель и розетка (0,5+0,8+1,0) |

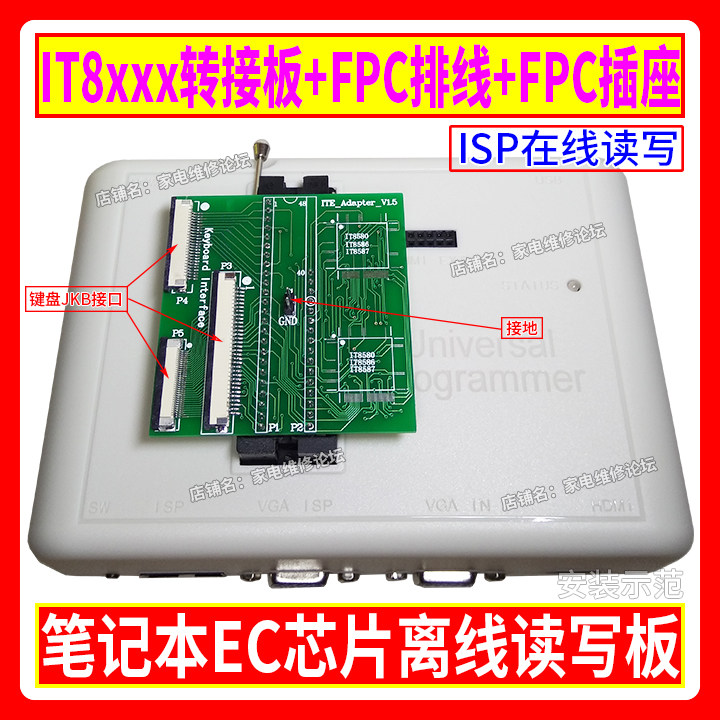

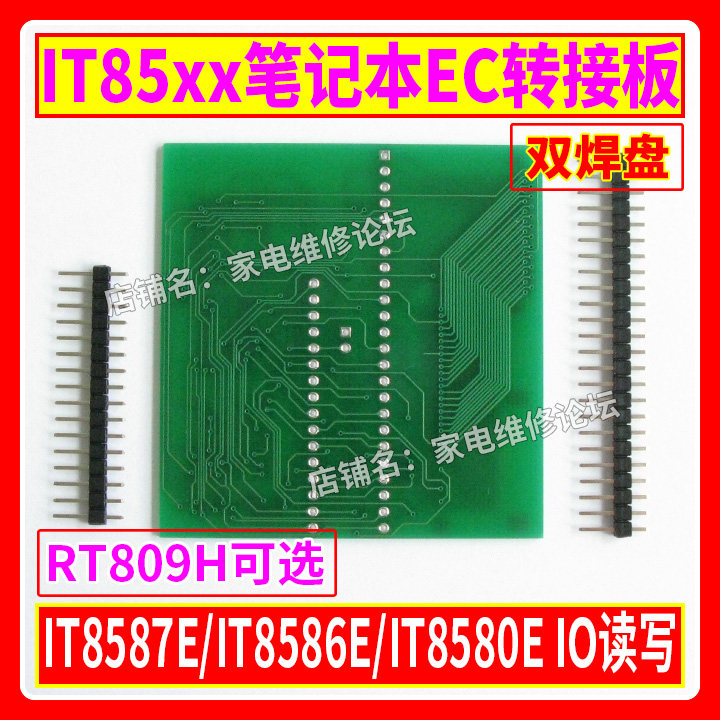

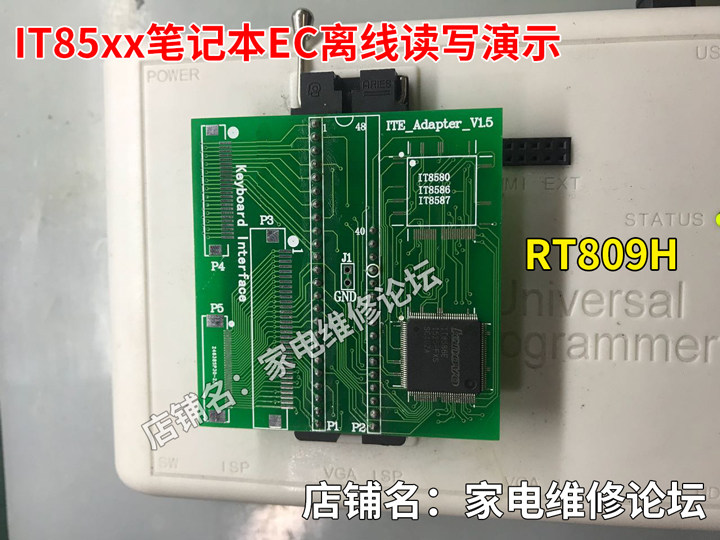

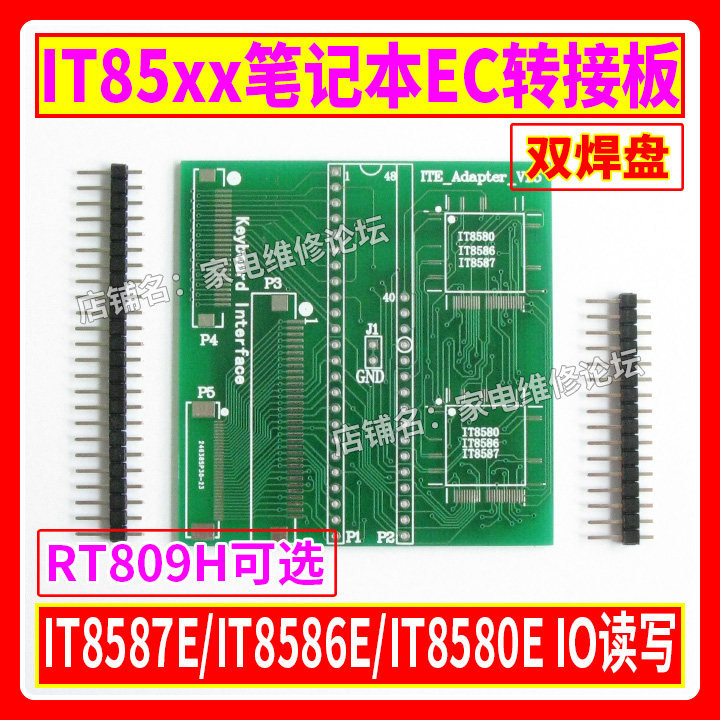

Дополнительные аксессуары для RT809H:IT8580, IT8586, IT8585, IT8587, IT8985Плата адаптера и плата чтения-записи EC ноутбука поставляются как детали, и их необходимо сваривать самостоятельно.
важный:

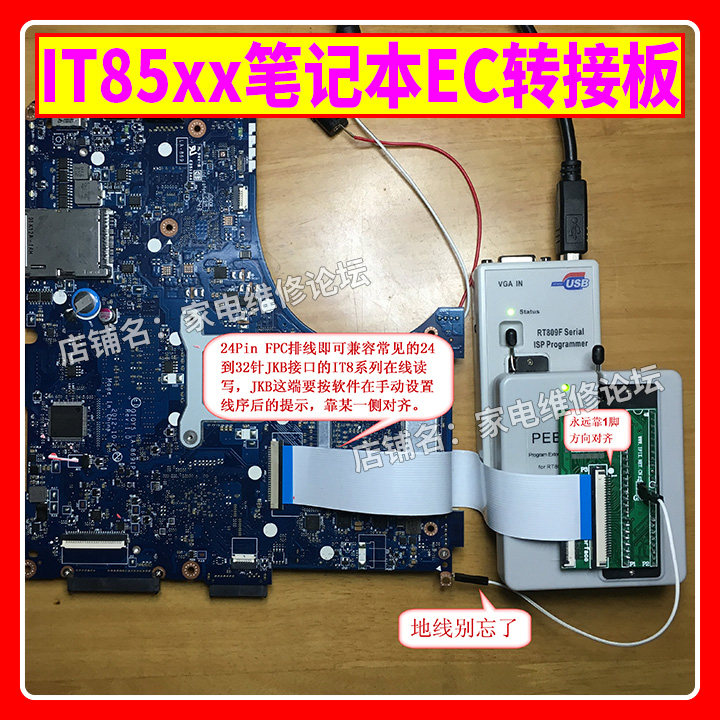

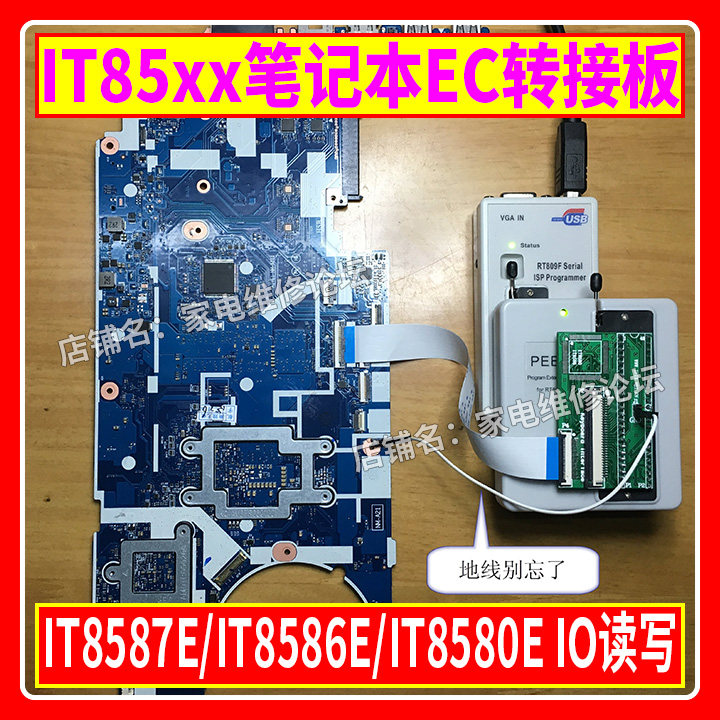

1. Не забудьте забрать GND, не забудьте заземлить, пожалуйста, доне'не забудьте подключить GND, заземляющий провод не должен быть слишком тонким;
2. Кабели необходимо обрезать и подключить соответствующим образом. Способы обрезки и подключения кабелей также можно увидеть на электрической схеме высокого разрешения ниже, поэтому убедитесь, что все понятно;
3. Для чипа IT8586/IT8587, если вы не можете войти в режим ISP, подключите 100-й контакт чипа к GND (100-й контакт должен иметь низкий уровень);
4. При выборе модели и настройке последовательности линий не подключайте питание. После настройки нажмите“ читать&rdquo“ написать”Кнопка для подключения позже!

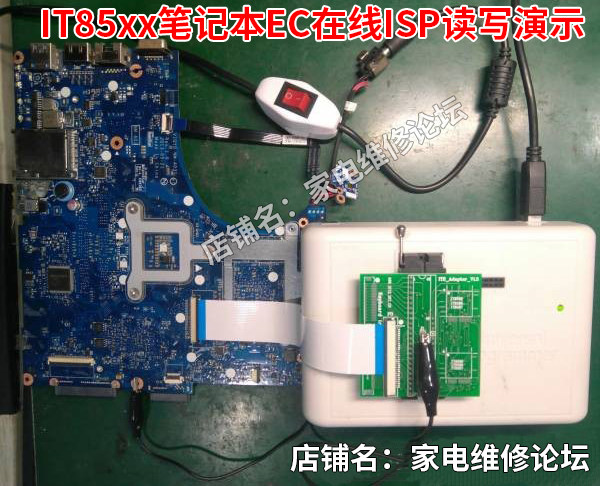

5. Если некоторые платы не могут быть подключены, вы можете отключить питание, а затем снова подключить его.Этот чип предназначен для захвата сигнала ввода интернет-провайдера во время включения питания.

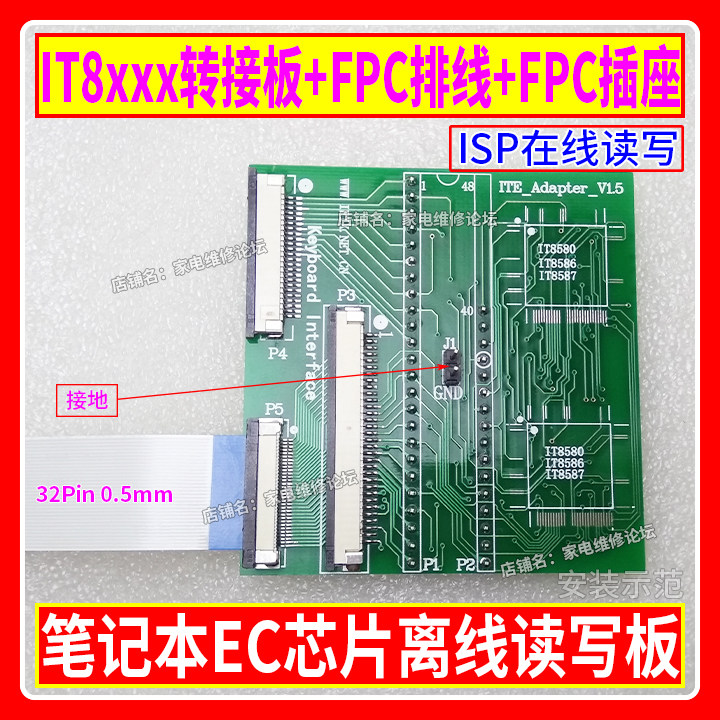

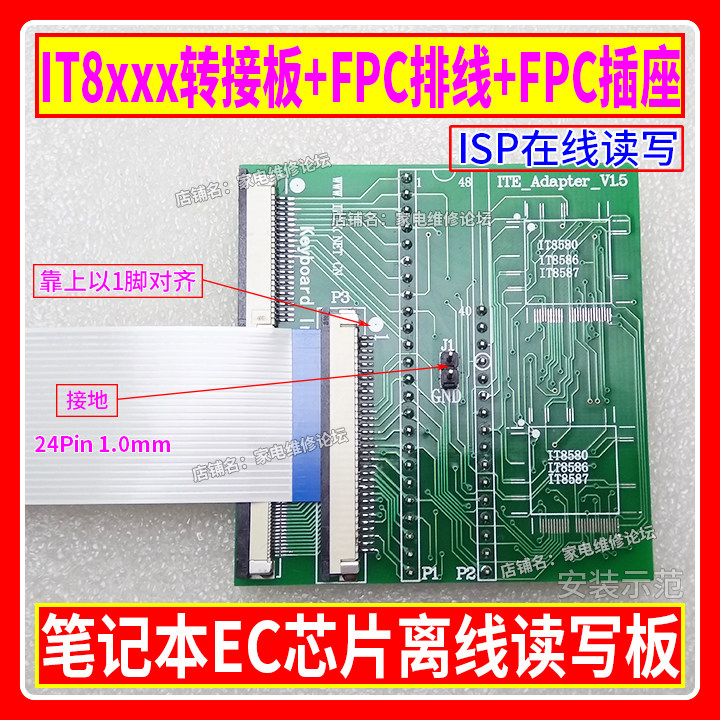

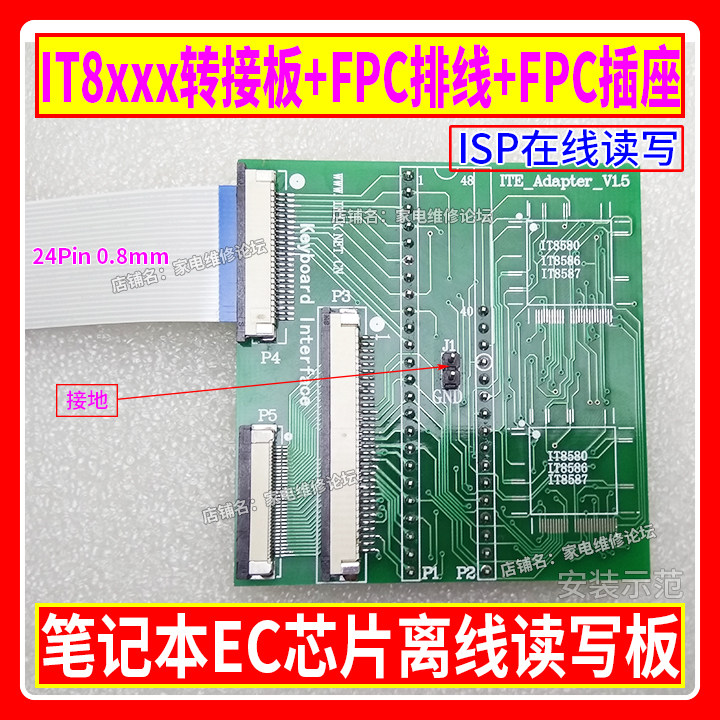

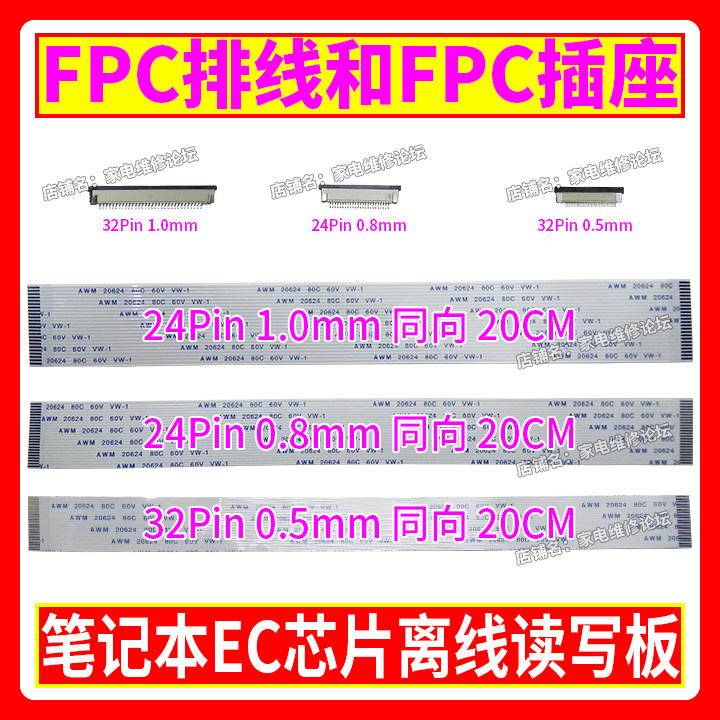

Схема подключения(Принесите свой собственный кабель FPC и разъем: расстояние 1 мм, 0,5 мм, 0,8 мм, разъем FPC — 32-контактный, кабель FPC — 24-контактный в том же направлении, вы также можете использовать 32-контактный кабель для разрезания на 24-контактный)
