Triode Multi-Vibrating Lexk Flash Product
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Простая версия платы печатной платы без устройств, Простая версия деталей DIYS, Пустовая плата платы за печатную плату в форме насекомых без устройств, Сделанные из насекомых, Готовые продукты с сваркой в форме насекомых |
Рабочее напряжение: 3-12V
Простая версия Размер платы: 2,3 см*2,3 см.
Внешний вид платы PCB Внешний вид: 4,4 см*2,5 см
Простая набор для флэш-цепи/объемная плата использует пластину FR4-A толщиной 1,6 мм. Для начинающей электроники.

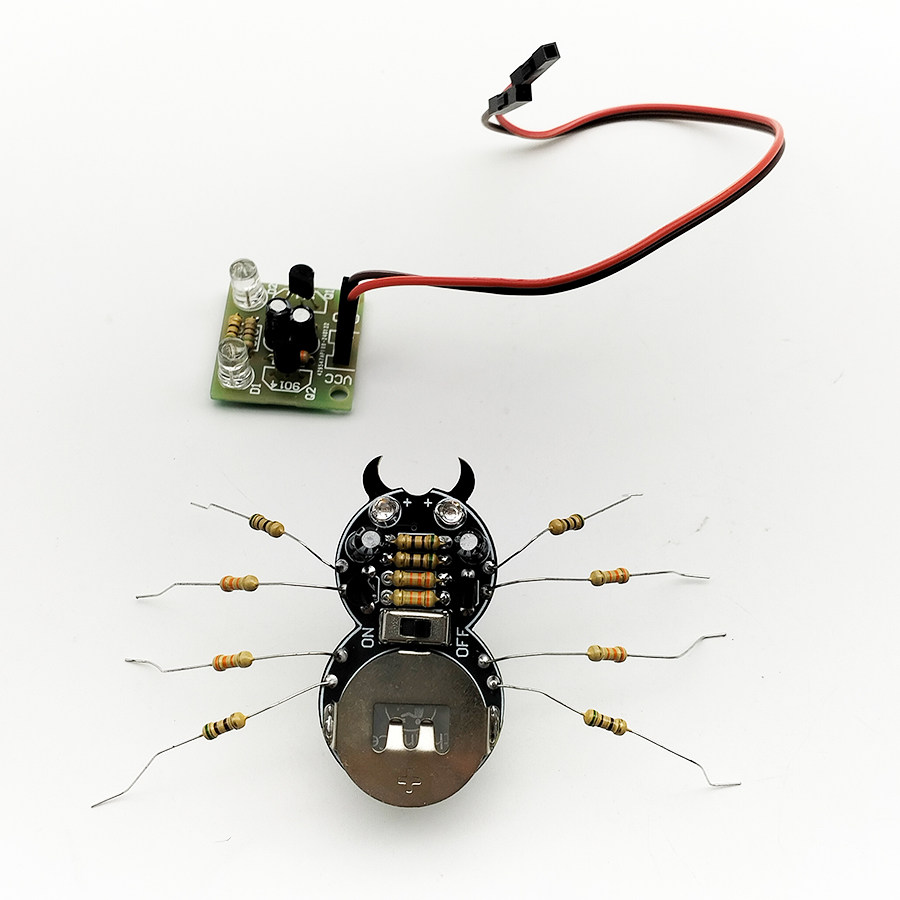

Простая версия DIY Pulk Shipping Pictures:
Детопота в форме насекомых.

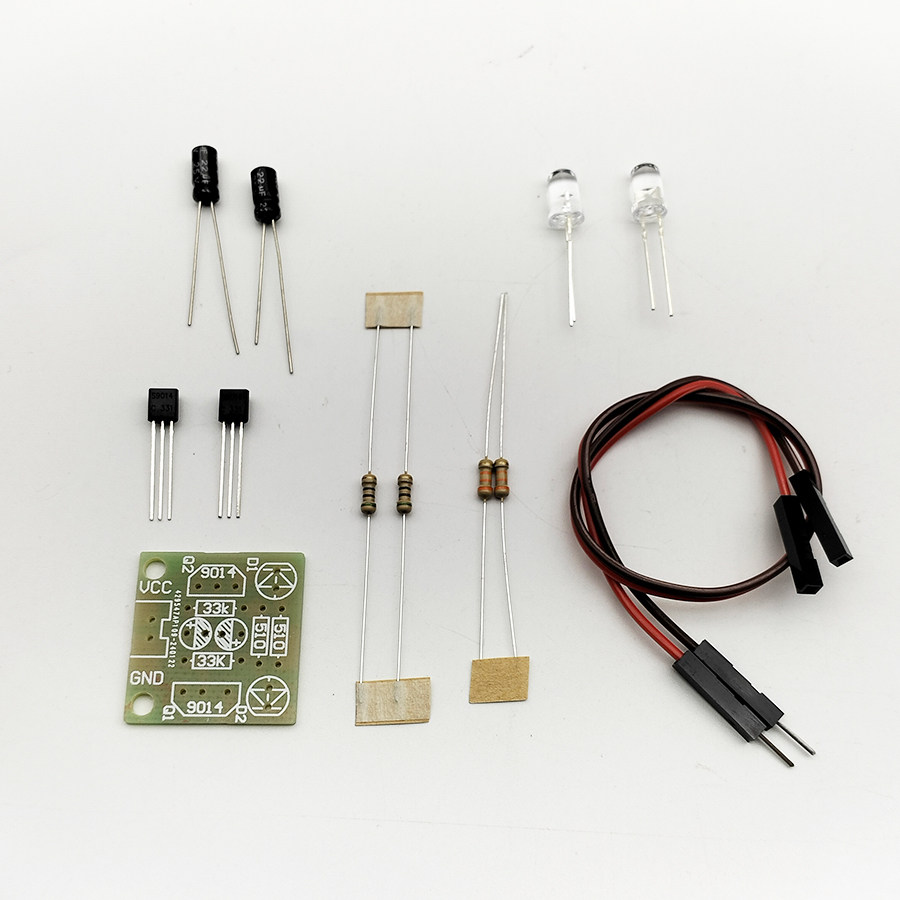

Простая версия DIY Список доставки DIY:
Имя компонента количество
PCB 1
9014 Триод 2
Светодиодный синий 5 мм 2
30 тыс. Сопротивление 2
510 евро сопротивление 2
22 UF Электролитическая емкость 2
Гонг-мать линия Dupont 2

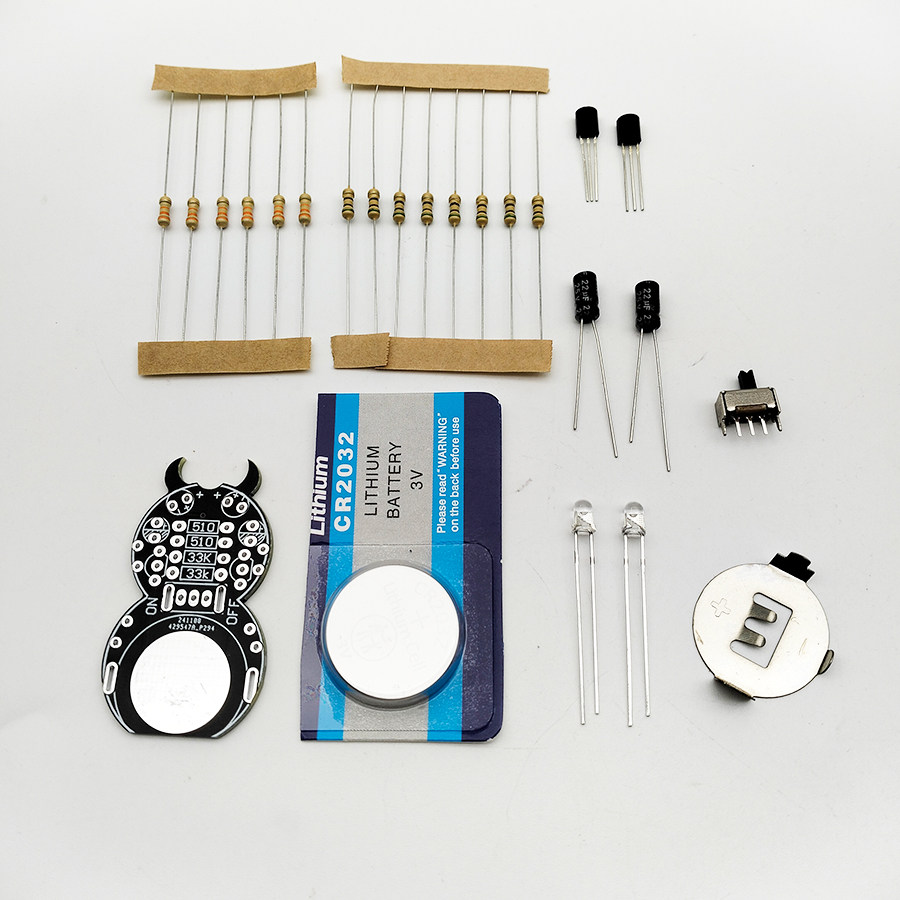

Список отгрузки в форме насекомых в форме насекомых:
Имя компонента количество
9014 Триод 2
3 мм белые волосы красные 2
33K сопротивление 6
510 евро сопротивление 6
22 UF Электролитическая емкость 2
2032 башни 1
Батарея CR2302 1
12d07 Dial Switch 1
Пекартная плата 1

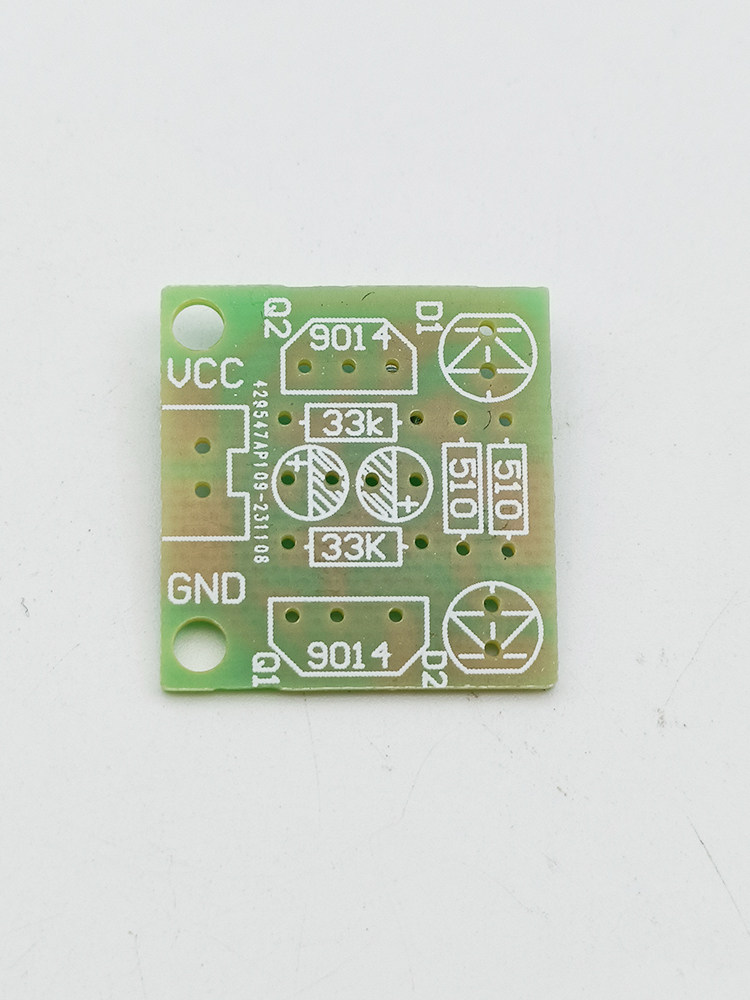

Простая версия платы PCB Pell Poard Picture:

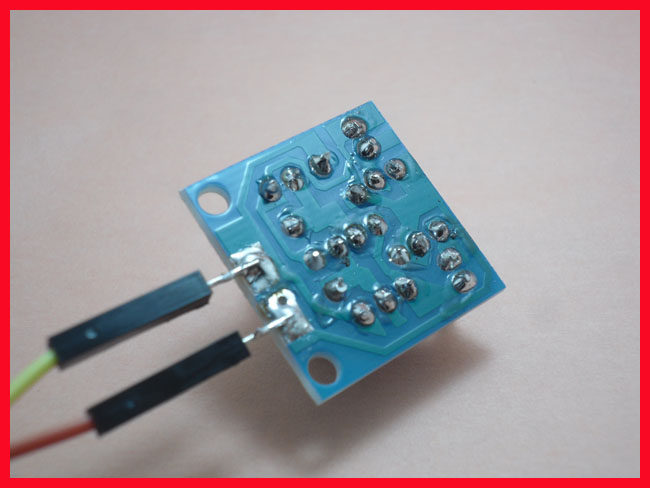

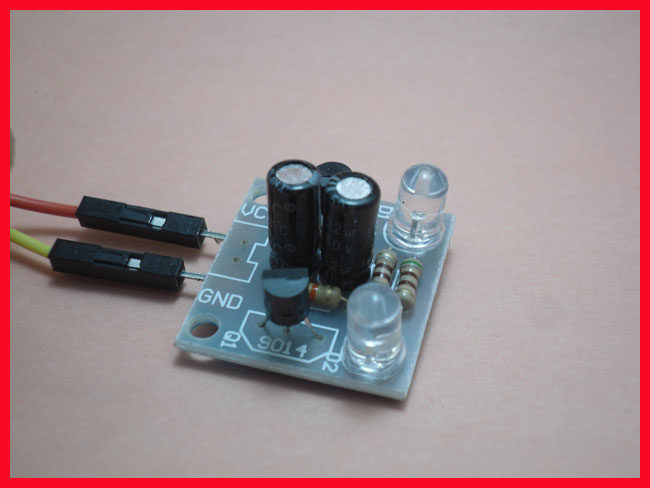

Простая версия припакованного готового продукта:

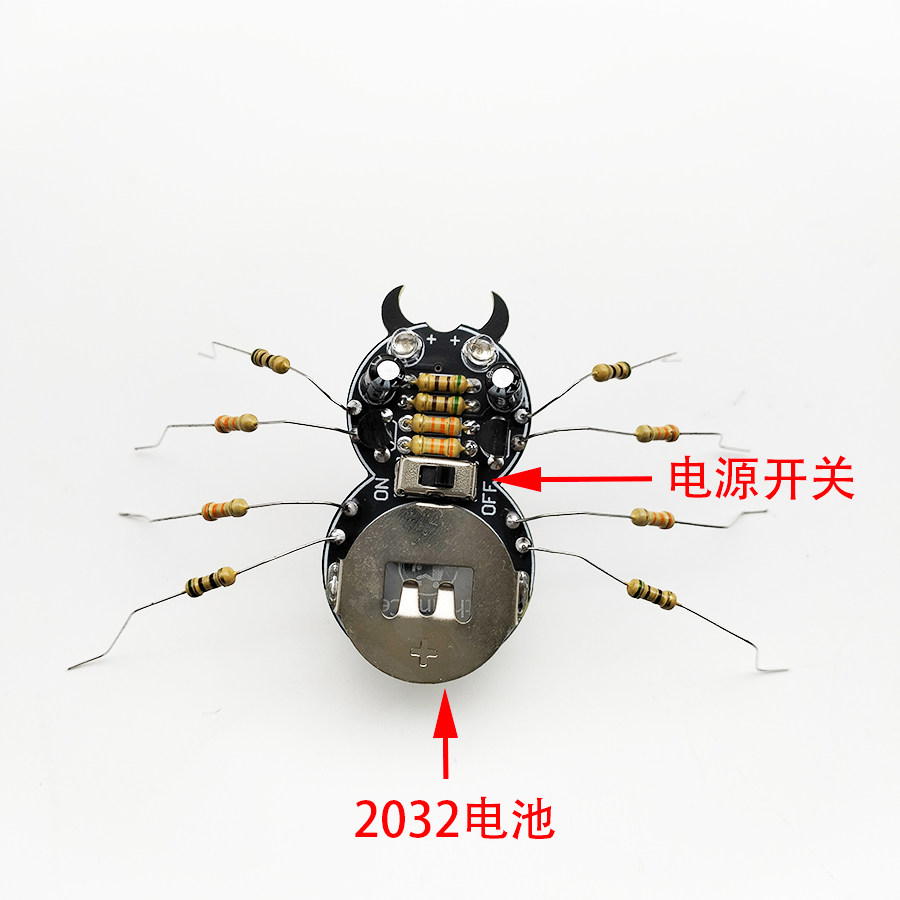

Картинки после изготовления кусочков в форме насекомых:
6.7.6.6.76.7.6.6.6.7.6.7

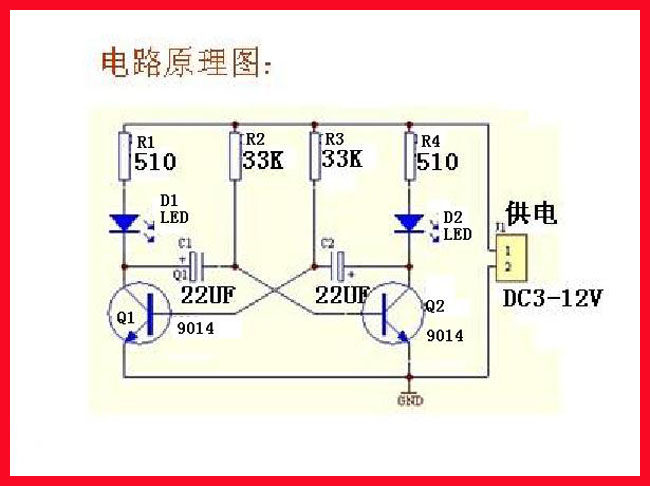

Принцип работы:
Когда блок питания подключен, всегда существует триод первым руководством из -за различий в компоненте. Мы используем первое руководство Q1 в качестве примера для анализа его принципа работы.１ 1 Стомана -电 电 － － － -C1 Ортопедический потенциал близок к нулю, потому что напряжение на обоих концах конденсатора не может быть мутировано -ｑ2 основание также близко к нулевому потенциалу -ｑ2 зарядку C1 -极 2 Базовый потенциальный подъем (более 0,6 В) -G2 -2 - -2 -2 эпизодов распада напряжения электрода на -Д2 для выхода. В это время -d1 выходит.С этим циклом 1 и ２2 по очереди включаются и отрезаны, D1 и D2 продолжали циркулировать.Измените емкость C1 и C2, чтобы изменить скорость светодиодного цикла.
