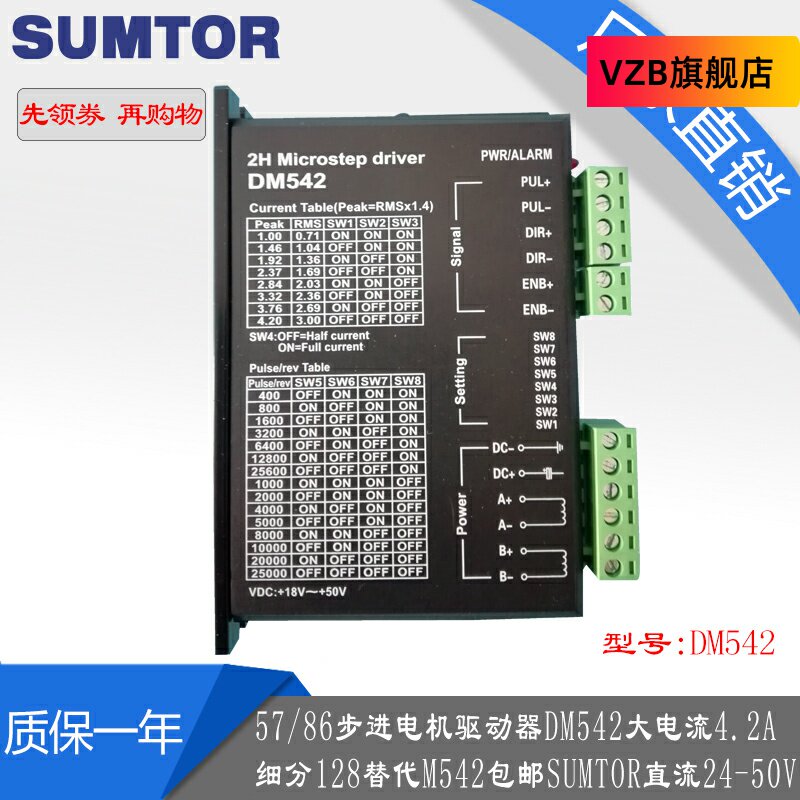

57/86 Step Motor Driver DM542 Большой ток 4.2A подсел

Цена: 3 138руб.    (¥148.5)
Артикул: 614068557557

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:vzb旗舰店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥ 29.4 14.7311руб.
¥ 510 2555 389руб.
¥ 1500 75015 758руб.
¥ 165 82.51 744руб.
  • Информация о товаре
  • Фотографии
Цвет: DM542 Compatible 5-24V Pumplise Electric, DM542-24 24V напряжение импульса

42/57/86 Шаг моторного привода

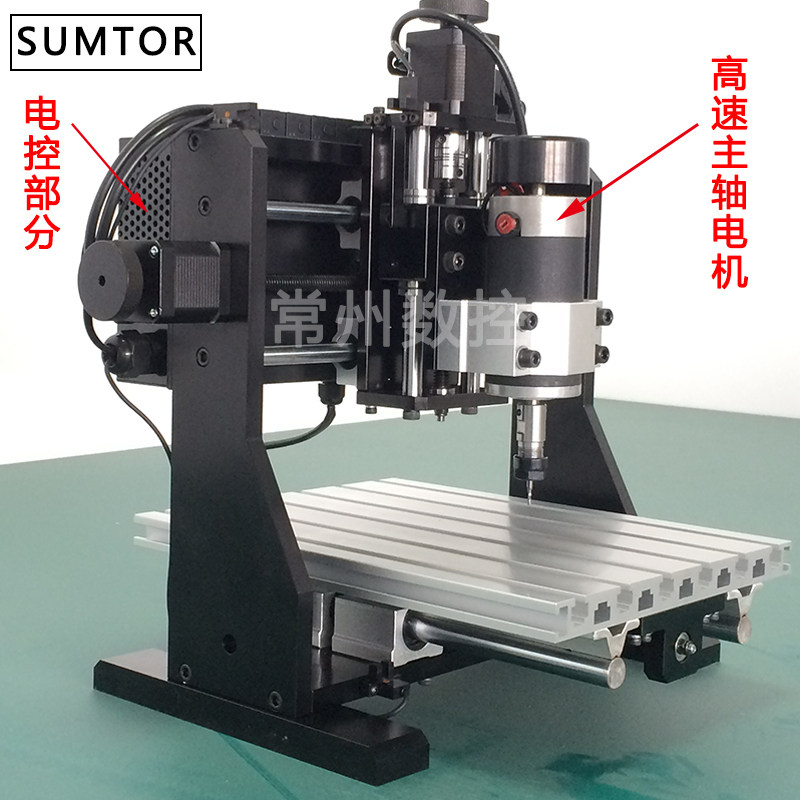

  • Сторонная машина для резьбы с ЧПУ1850.001850.00Купить сейчас

  • 57-шаговый двигатель 56-мм крутящий момент 1.2n.m Caring Machine 3D-принтер 3A одно и двойная ось 57-56 Пошаговый двигатель69.0069.00Купить сейчас

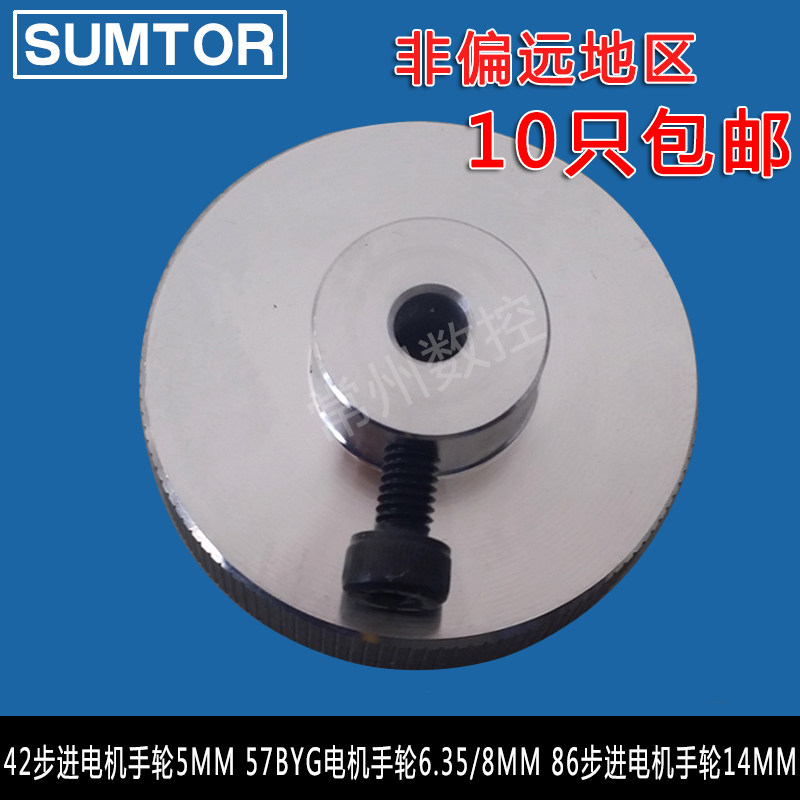

  • 42 -Штальное ручное колесо 5mm5710.0010.00Купить сейчас

  • 28 -миллиметровый ультра -тщательный 20byg28 Одиночный двойной ось 4 -мм патч -машины точечная клейкая машина 1,8 градуса Micro 20 -шаг двигателя двигателя75.0075.00Купить сейчас

  • 57/86 Step Motor Driv270.00270.00Купить сейчас

  • Sumtor 86 -Штальная длина двигателя 150 мм Большой моментальный момента335.00335.00Купить сейчас

  • Sumtor 86 -Step Motor Crackte 86 Установка национальная стандартная стандартная базовая база 86Byg 86ZJ13.0013.00Купить сейчас

  • 57 -Штальный драйвер двигателя DM542 Большой ток 4.2a Выреракция 128 заменить M542 Бесплатная доставка Sumtor155.00155.00Купить сейчас


San Tuo Electric 57 -шаг моторный привод DM542 Большой ток

4.2a subsidine 128 заменить M542 Бесплатная доставка Sumtor

Примечание:

1. Драйвер не может принести отладку от отладки силы;

2. Напряжение направления импульса совместимо с 5-24 В;

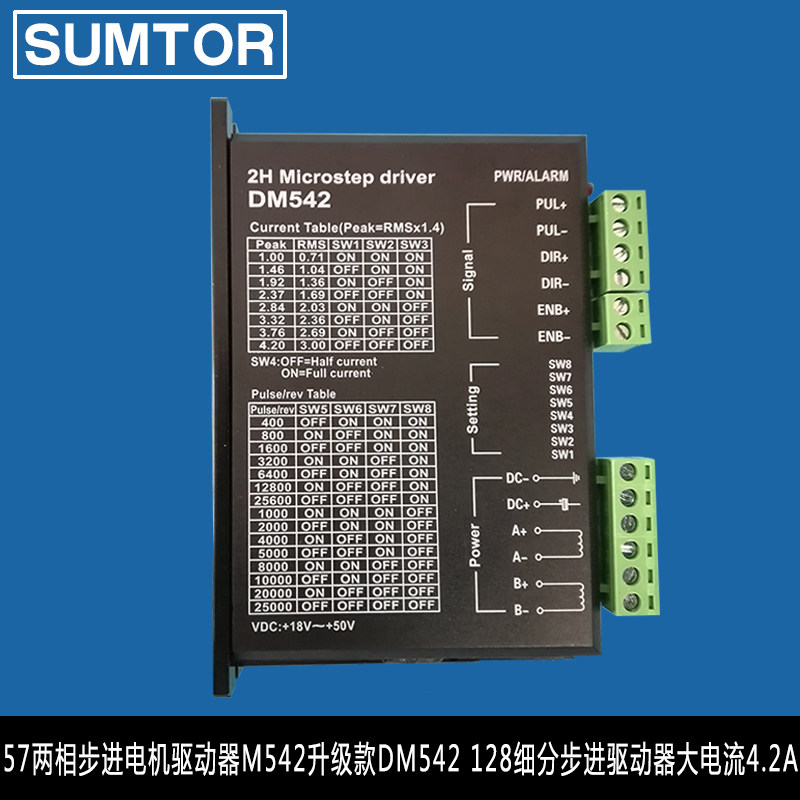

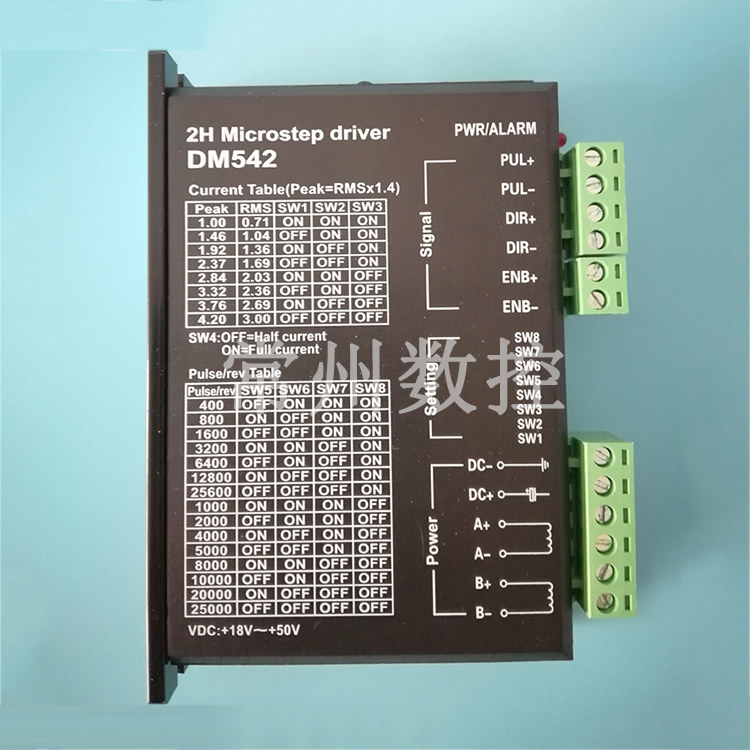

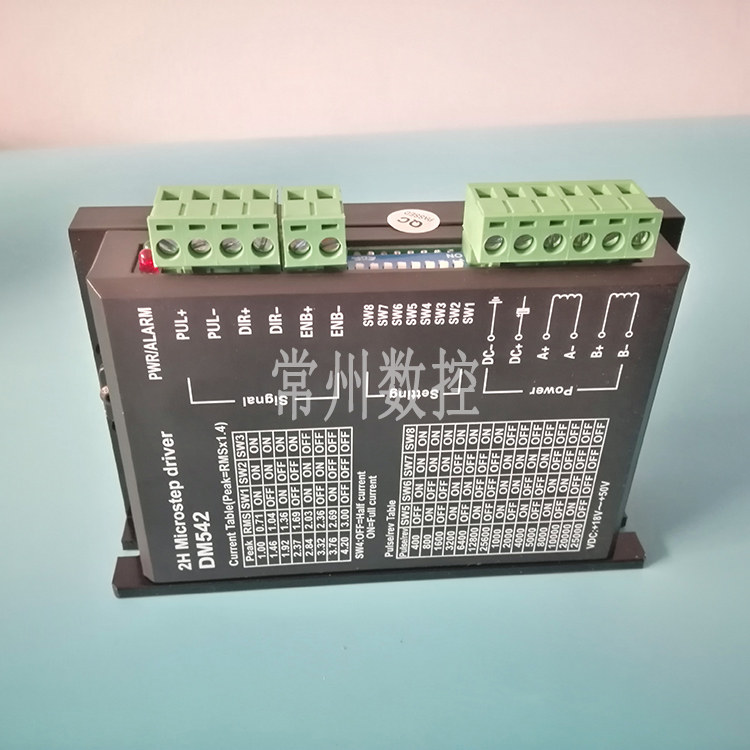

57 -Штальный двигатель драйвер настоящие снимки:



1. Электрические параметры:



Входное напряжение

DC 24 ～ 50 В вход

Входной ток

Менее 4 ампеля

Выходной ток

1,0a ~ 4.2a

Энергопотребление

Потребление электроэнергии: 80 Вт;

температура

Рабочая температура -10 ~ 45 ℃;

влажность

Не может быть выставлен, нет капель воды

газ

Электрический газ и проводящая пыль

масса

200 g



2. Интерфейс управляющего сигнала:

1, Определение сигнала управления

PLS+: введите вход ввода импульсного сигнала положительный или прямой шаги входного сигнала вход ввод положительный конец

PLS-: входной отрицательный конец или прямого импульсного сигнала отрицательный клемма

Dir+: вход сигнала направления направления положительный или обратный шаг

Dir-:: входной сигнал ввода направления устойчивого направления отрицательный или обратный шаг вперед

ENA+: Ввод ввода сигнала сброса в положительный конец

ENA-: Отрицательный конец входа сигнала включения вылета.

Когда отъезд позволяет действию сигнал, драйвер не работает, и любой эффективный импульс запрещен.



2. Подключение сигнала управления

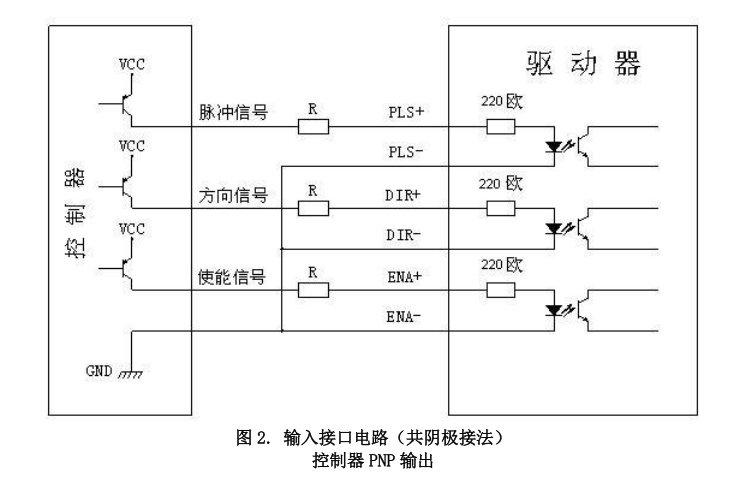

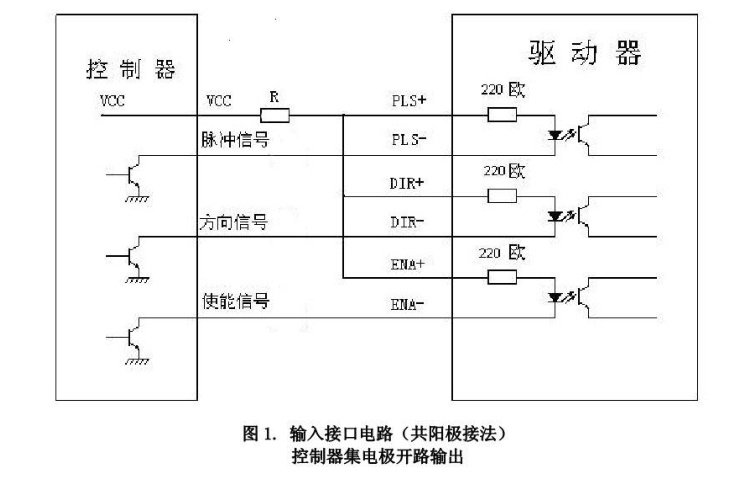

Контрольный сигнал верхней машины может быть эффективным или эффективным на низких уровнях.При высоком и эффективном, подключите отрицательные клеммы всех контрольных сигналов в качестве сигнальной земли. Когда низкий эффект, положительный конец всех контрольных сигналов соединяется вместе как общественный конец сигнала.В качестве примера схема схемы схемы разрыва концентратора и вывода PNP схема схемы цепи интерфейса заключается в следующем:


Примечание. Пятно совместимо с импульсным напряжением 5-24 В, без необходимости в струнах!ПересечениеПересечение


3, Установить ток выходной фазы

Чтобы привлечь шаг двигатель с различным крутящим моментом, пользователи могут установить диск диска через циферблат SW1, SW2, SW3 на панели приводаАмплель фазового тока (допустимого значения), выходной ток, соответствующий каждому положению переключателя, и значение выходного тока, соответствующее различным типам драйверов, отличается.Смотрите таблицу 2 подробно.

Выходной ток(A)

SW1

SW2

SW3

PEAK

RMS

ON

ON

ON

1.00

0.71

OFF

ON

ON

1.46

1.04

ON

OFF

ON

1.91

1.36

OFF

OFF

ON

2.37

1.69

ON

ON

OFF

2.84

2.03

OFF

ON

OFF

3.31

2.36

ON

OFF

OFF

3.76

2.69

OFF

OFF

OFF

4.20

3.00



поверхность2



Четыре, интерфейс питания:

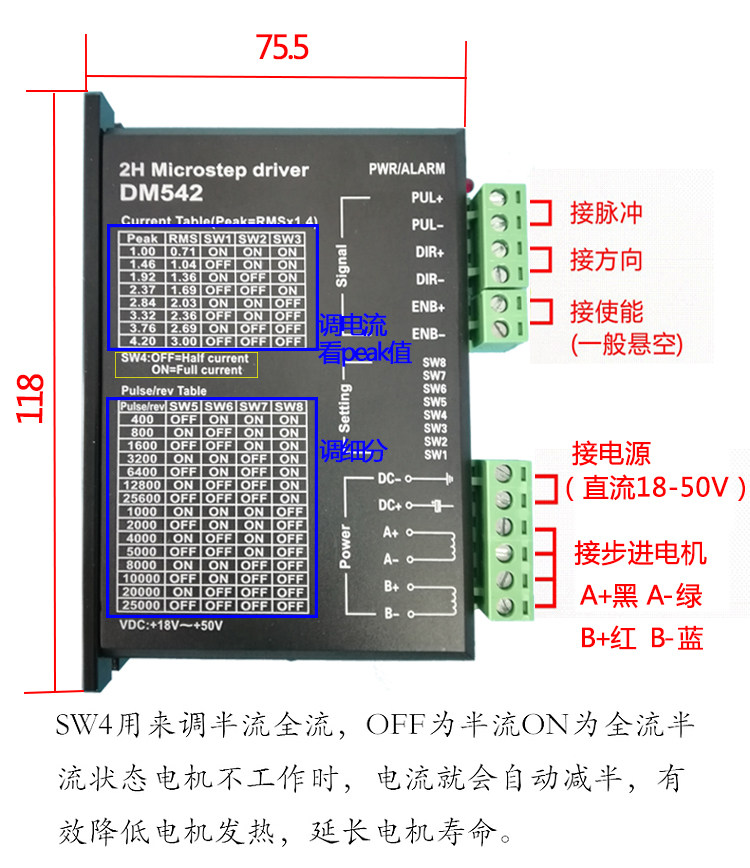

1.+V, GND:Подключить источник питания привода

+V: источник питания постоянного тока вертикально, а напряжение питания DC-16-50 В.Большой ток 5а.

GND: DC Power Oftion Level.

2. A+A-B+B-:Подключите двухфазный гибридный шаг двигатель

Соединение привода и двухфазного гибридного шага -двигателя принимает четырех линейную систему. Обмотка двигателя подключена и подключена последовательно, а метод подключения хорош.

Во время серии ток драйвера равен току обмотки двигателя.



5. Установка:

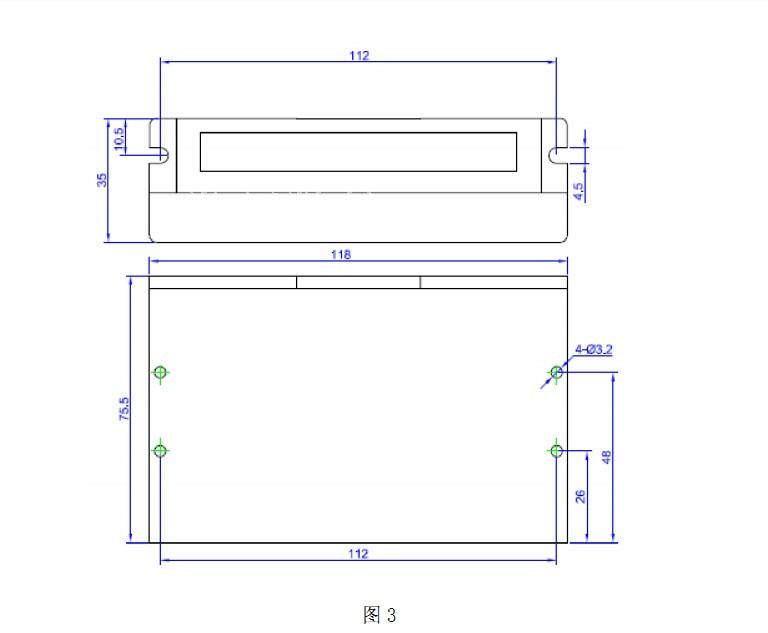

Должно быть место в 20 мм, и вы не можете поместить его рядом с другим тепловым оборудованием.  6. Диагностика разломов:



1, State Light Trancess

Запустите: зеленый свет, зажигайте, когда работают нормально.

ERR: Красный свет, свет на разломе, короткий цикл, защита напряжения G и защита давления двигателя.



2, Неудача и исключение



Вина

причина

решение

LEDне ярко

Элементарная сила

Проверьте подключение к питанию

Низкое напряжение питания

Улучшить напряжение питания

Мотор не поворачивается, и нет крутящего момента

Мотор неверен

Правильное моторное соединение

Увольнение включеноRESETДопустимый сигнал

делатьRESETневерный

Мотор не поворачивается, но есть крутящий момент, чтобы сохранить

Вход сигнала пульса без пульса

Отрегулируйте уровень ширины импульса и сигнала

Ошибка направления вращения двигателя

Ошибка последовательности фазы питания

Converse произвольно двафазное соединение

Вход сигнала направления неверен

Измените настройку направления

Моторный крутящий момент слишком маленький

Настройки фазового тока слишком малы

Правильно установите ток фазы

Быстрое ускорение

Уменьшить значение ускорения

Мотор -блокатор

Механический сбой крышки

Привод не соответствует мотору

Измените соответствующий драйвер





7. Проводка водителя:

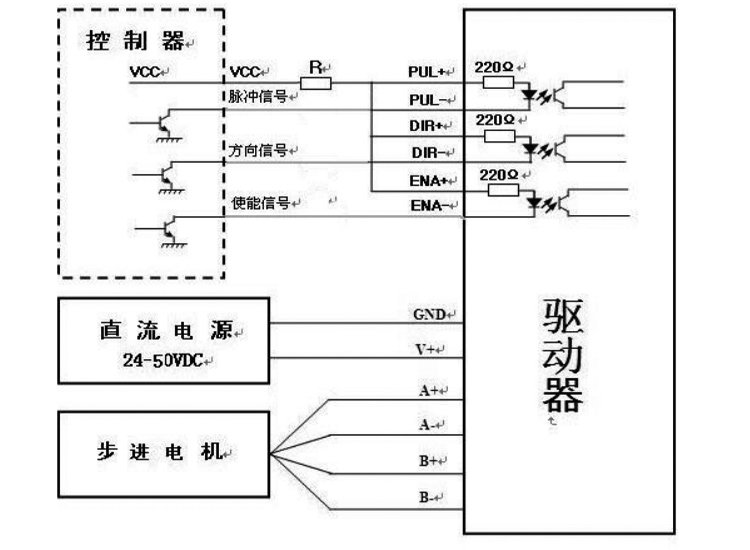

Полная система управления двигателем шага должна содержать пошаговый привод, источник питания постоянного тока и контроллер (источник импульса).Ниже приведена типичная карта проводки системы:



Напоминание: Если вы покупаете продукт, если вам нужно выпустить счет, наш магазин может выпустить билет.
