R5F SPOT EZ-Cube Renesas Simulation Downloader V850 R8C 78KO RL78 79F702
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Поддержка чипа
Семья RL78
Серия RL78G
Серия RL78I
78K0
Серия KX2
Серия LX3
78K0R
Серия KX3
Серия LX3
R8c
Серия R8C/LX
R8C/3X серия
V850
Серия JX3
Серия JX3-L S.
MCU для Китая
79F7027/28, R7F0C001/2, R7F0C003/4, R7F0C008/9, R7F0C010, R7F0C014, R7F0C016, R7F0C80XX,
79F7023/24, 79F7025/26, R7F0C30XX, R7F0C999 (R7F0C011/12/13 Смодели по моделированию)
Поддержка серии RX
- Серия RL78G
- Серия RL78I
- Серия KX2
- Серия LX3
- Серия KX3
- Серия LX3
- Серия RX600*
- Серия RX200*
- Серия RX100*
- Серия JX3
- Серия JX3-L S.
- 79F7027/28, 79F7023/24, 79F7025/26,
- R7F0CXX Series
*: RX поддерживает только чип интерфейса Fine
программное обеспечение
- CS+
- Renesas Flash Programmer
Функция
Некоторые функции EZ-Cube основаны на используемых чипах.Когда целевой чип является микроконтроллером RL78, основная функция заключается в следующем.Для конкретных функций обратитесь к руководству пользователя.
Функция отладки
| Функция | Определение спецификации |
|---|---|
| Целевой интерфейс | TOOL0 |
| Безопасность | Проверка кода 10 байтов |
| скачать | поддерживать |
| осуществлять | Выполнить на полной скорости, игнорируйте выполнение точки останова, выполните один шаг, следующий шаг, запустите к этому, перезапустите |
| Аппаратная точка останова | Доступ к точке останова: 1 |
| Программная точка останова | Поддерживать несколько |
| Соответствующее пользовательское пространство, занятое отладкой | По -разному в соответствии с устройством |
Функция программирования вспышки
| Функция | Описание спецификации |
|---|---|
| Интерфейс хоста | USB2.0 |
| Целевой интерфейс | TOOL0 |
| Целевое системное напряжение | От 2,7 до 5,5 В (в зависимости от целевого оборудования) |
| Часы обеспечивают | Используйте внутренний высокий осциллятор |
| источник питания | 5 V±0,3 В (ток: 100 мА) |
| Получите конкретную информацию | Используйте файл параметров Renesas Electronics |
| Настройки знаков безопасности | поддерживать |
| Dimantle Operation | Не поддерживается (должен быть подключен к хосту) |
особенность
- Отладка и флэш -программирование в фильме
Вы можете отлаживать микроконтроллер, который был подключен к целевой плате.И может написать программу в встроенную флэш -память контроллера. - Низкая цена
По сравнению с другими онлайн-симуляторами, цена EZ-Cube дешевле.Может сэкономить ранние инвестиции в развитие. - Поддерживать широкий ассортимент продукции
EZ-Cube может поддерживать микроконтроллер флэш-памяти от 8 до 32-битных. - Поддержка единичного источника питания Flash Product
EZ-Cube будет поддерживать больше продуктов в будущем - Небольшой размер, простой в использовании
Малый том EZ-Cube 59 x 35 x 13 мм легко переносить.

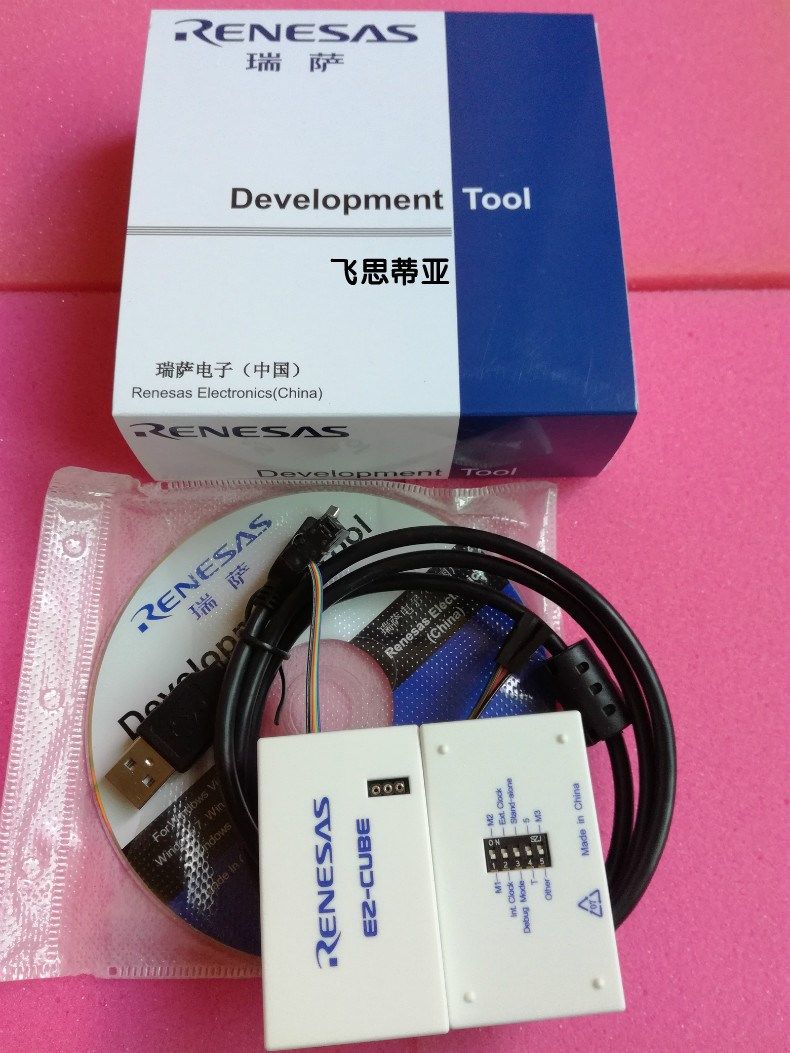

Стандартная конфигурация
- EZ-Cube Body
- USB-кабель
- 8PIN Целевой кабель
- Программный диск
- программное обеспечение
- Руководство пользователя
Основные спецификации
| Классификация | проект | Технические характеристики |
|---|---|---|
| EZ-CUBE | Рабочее напряжение | Питание питания интерфейса USB (5 В) |
| рабочая обстановка | Влажность: 40 -80% RH (без росы узел) | |
| сохранять | Влажность: 40 -80% RH (без росы узел) | |
| Размеры | 59 x 35 x 13 mm | |
| масса | Около 40 г | |
| Интерфейс хоста | Целевой хост | Совместим с IBM PC/ATTM |
| Целевая операционная система | Windows XP, Vista, Windows 7, Windows 8 | |
| USB | 2.0 | |
| USB-кабель | 1.0 m | |
| Ток потребления | 500 mA | |
| Целевой интерфейс | Целевой кабель | 8 штифта |
| Напряжение питания | 5 V±0,3 В (типичное значение) | |
| Источник питания | 100 mA | |
| диапазон напряжения | 2.7– 5.5 V |
Поддержка чипа
Дата обновления 2015.12.14
Информация о прошивке
*: Rx_ocd_fw_v102 только поддерживает CS+ v3.00 и выше версии
Rx_ocd_fw_v101 только поддерживает CubeSuite+ v2.02 и
