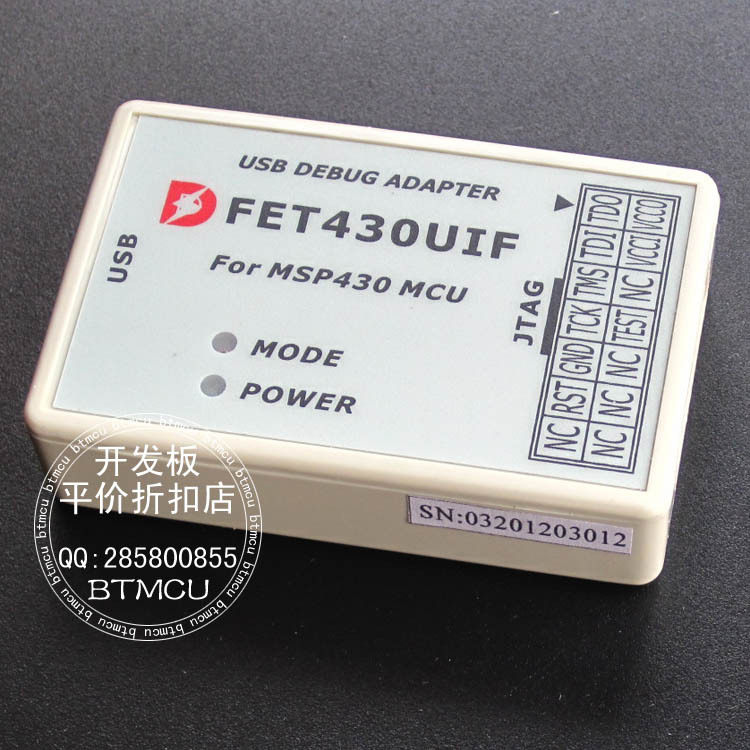

USB MSP430 Simulator FET430UIF Полная полная полная полная функциональная прошивка может обновить для поддержки полной серии MSP430
Цена: 5 875руб. (¥278)
Артикул: 7217940202
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:btmcu
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥751 585руб.
¥98020 590руб.
¥1392 938руб.
¥1453 064руб.
Наше преимущество:
- Полностью функциональный тип, сжигайте функцию шифрования предохранителя
- Неограничное обновление вторичного прошивки, автоматический сбой ремонта обновления
- USB -интерфейс комплексная статическая защита от электроэнергии
- Поддержите полную серию MSP430, включая 5xx/6xx/cc430 и т. Д.
- Поддержка XP/Vista/Win7 (x86/64)
Функции:
Внутренний принцип этого устройства моделирования точно так же, как и официальный эмулятор MSP430 TI.Сварные фабрики с квалификацией производства медицинского оборудования, использование сварки сварки отскока, обеспечение качества
Габаритные размеры:
Длиной 7 см, шириной 4,5 см, высота 1,8 см (должен быть наименьшим на текущем рынке), что удобно для использования и переноски
Функция:
Это устройство моделирования поддерживает отладому моделированию микрокомпьютеров MSP430. устный тестер.
Особенности:
- Программирование и онлайн -моделирование MSP430FLASH
- Полностью совместим с оригинальным инструментом разработки MSSP-FET430UIF инструмента Texas
- Используйте Texas Instrument Standard 2&Времена;
- USB -порт не требуется, и он не требует внешнего источника питания, и он может предоставить целевую плату или плату пользователя 1,8 ~ 4 В (250 мА) питания (значение напряжения устанавливается в программном обеспечении отладки, например, как Настройки устройства моделирования в IAR430 могут быть установлены)
- Поддержка IAR430, AQ430, HI-TECH, GCC и TI Некоторые сторонние компиляторы интегрируют среду разработки в моделирование в режиме реального времени, отладку, одностадийное выполнение, настройки точки Break, просмотр и модификацию содержимого памяти и т. Д.
- Программа поддержки сжигания, чтения и сжигания
- Поддержка JTAG, интерфейс SBW (2 Wire JTAG)
- Поддержка функции обновления прошивки
Материалы и характеристики:
- Полевая трубка BSP123.Эта трубка используется для сжигания шифрования в сфере имитации для моделирования. во время шелка.Трубы, используемые в этом устройстве моделирования, строго протестированы для обеспечения стабильности и надежности функции подачи.
- Две части 74LVC125.В оригинальных чертежах TI используются несколько 74LVC1G125, который является отдельным буфером, и каждый произведение содержит 4 буфера в пределах 74LVC125, что означает, что 74LVC125 = 74LVC1G125*4.
- 8m кристалл.Этот кристалл используется в часах MCU внутри устройства моделирования.
- MSP430F1612.Основной процессор моделирования устройства, 55K+256B Flash, 5K RAM, с AD и DA
- Стандартный интерфейс симулятора 2*7
- Патч 100 UF。 Конденсатор.Эта емкость используется для фильтрации схемы напряжения рубки.
- Два пятно 10 UF。 конденсатора.Для фильтра напряжения напряжения для источника питания и опорного напряжения AD процессора эмулятора
- 4 AQY211.Этот компонент принадлежит к реле MOSFET, а некоторых людей называют бытовой техникой Гуанджи.В основном используется для переключения напряжения и симуляторов, управляемых с цепью выклетки.На этом рынке чипов есть много подделок, и цена поддельных товаров не так хороша, как настоящие товары. Устройство моделирования, это приведет к тому, что эмулятор для питания внешний источник питания слишком низкий.Я измерил, что при токе 500 мА потерю потери напряжения составляла менее 0,05 В, а когда поддельные товары составляли 500 мА, потеря потери напряжения может достигать более 3 В.Первоначально доска электроснабжения питания составляла всего около 3 В.Некоторые люди заменили это устройство на триод.Каждый AQY211, используемый в этом эмуляторе, был протестирован с помощью тока.
- 24LC128.Создатели используются для конфигурации чипа USB -моделирования.Если он заменяется 24LC32, его можно использовать в настоящее время, но прошивка эмулятора может быть обновлена. позже.Официальные чертежи TI используются 24LC128, поэтому это моделирование всегда настаивает на использовании 24LC128.
- USB-B Интерфейс.Стандартный интерфейс USB вниз является более долговечным, чем интерфейс miniusb, и его нелегко повредить
- TPS77301.Чип напряжения Ti, выходное напряжение, используемое на устройстве моделирования, составляет 3,6 В, в основном поставляя USB -чипы и процессоры.Некоторые люди заменяют этот чип на другие более дешевые чипы напряжения 3,3 В, но уменьшение напряжения неизбежно повлияет на стабильность моделирования.В то же время, TPS77301 имеет мощность, сброшенные и выходные контакты.
- 10UF патч。 емкость.Используется для фильтрации питания, что лучше алюминиевой электролитической емкости
- SN75240.Статический защитный чип Этот чип используется для защиты USB -интерфейса статического электричества.Поскольку USB -чип, используемый в устройстве моделирования, более чувствителен к статическому электричеству, в Интернете часто можно увидеть, что люди часто упоминают этот повреждение чипа.В то же время, другой конец интерфейса USB - это компьютер, поэтому защита статического электричества очень важна.Поскольку я однажды столкнулся с MP3 на компьютере, я получил урок, который сжег Южный мост компьютера, а затем понял, что он был вызван статическим электричеством.Следовательно, это моделирование никогда не опускало этот чип и не сталкивался с случаем, когда чип USB -эмулятора поврежден.
- TPS76601D.Регулирующий чип TI в основном используется для внешнего источника питания в моделировании устройства.
- TUSB3410.USB компании Ti компании The Chip
- 47UF патч。 емкость.Фильтр для источника питания TPS76601.Если материала недостаточно, это приведет к нестабильному работой целевой плате
- 12M Плач -кристалл.Как часы USB -чипа, под кристаллом есть кристаллическая подушка, которая делает работу хрустальной стабильной и надежной
Список продуктов:
- USB -тип MSP430 Host x1 x1
- USB Data Cable x1
- 14 -Core JTAG Cable x1
- Подарочный CD X1 (1,4G 3 -INCH DVD CD) Внутри:
- FET430UIF Инструкции по установке
- MSP430 ОДИН -Руководство пользователя и Руководство по данным чипов
- Видеоурок с использованием симулятора MSP430
- IAR для MSP430 5.20 (неограниченная версия) (для последней версии поддерживает MSP430X5XX и новый CC430X5XX, CC430X6XX -серия.
- Программное обеспечение FET-PRO430 v2.8-8: Вы можете напрямую скомпилировать целевой код в микрокомпьютер с одним чипсом без использования компилятора, такого как IAR, который можно использовать непосредственно через устройство моделирования.Версия v2.6 в настоящее время является последней версией, поддерживая MSP430x5xx и недавно созданный однопроизводительный микрокомпьютер CC430x5xx, CC430x6xx Series Series)))))
- Исходный код: содержит официальную демонстрацию TI и кода получателя, собранного и написанного мной)
- Другая информация, примечания к примечанию LIDA и TI
