ARM STM32 Simulation Debugger Programmer SWD
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Jlink OB
| Цвет: | Jlink OB |
Условия и положения:
Когда мы даем программу в соответствии с целевой платой, мы не можем заметить проблему. Когда USB -порт целевой платы имеет источник питания USB -кабеля, VCC нашей стороны отладчика подключен к целевой плате.Таким образом, может произойти явление горящих досок (возможно, отладки J-Link OB или целевой доске). Короче говоря, это будет очень опасно.Дж-Коллект VCC -проводка OB для питания целевой платы. С помощью его источника питания проводка порта USB не может быть подключена.Соединение между двумя концами представляет собой перекрестную силу одновременно.Короче говоря, выберите один из методов питания, не подайте питание одновременно.Чтобы уменьшить наши ненужные убытки, пожалуйста, обратите внимание.Сущность
MDK4.6 Установить программное обеспечение скачать Связь: http://pan.baidu.com/s/1JARbC8vHN_O4xkmxmTGaKQ Извлечение кода: y2dq
После копирования этого раздела включите мобильное приложение Baidu Network Disk, удобнее работать
Скачать:Ссылка: http://pan.baidu.com/s/1V1zH2jt9kpLKlhC4QvHrxQ Код извлечения: bym3
После копирования этого раздела включите мобильное приложение Baidu Network Disk, удобнее работать
Решите подсказку 0Link. Подключение 0-Link является дефектной. Правильная опера ... Вы можете скопировать эту линию английского Baidu, чтобы найти более подробное объяснение!
Используйте Ultraedit, чтобы открыть 0linkarm.dll, найдите 85 C0 75 77 6a 01 E8, обнаружите, что найдено только одно место, измените 75 на EB и запустите 0link.exe напрямую. Задача решена.
Вы можете обратиться к этому сообщениюhttp://blog.csdn.net/u011303443/article/details/85129225
Введение продукта

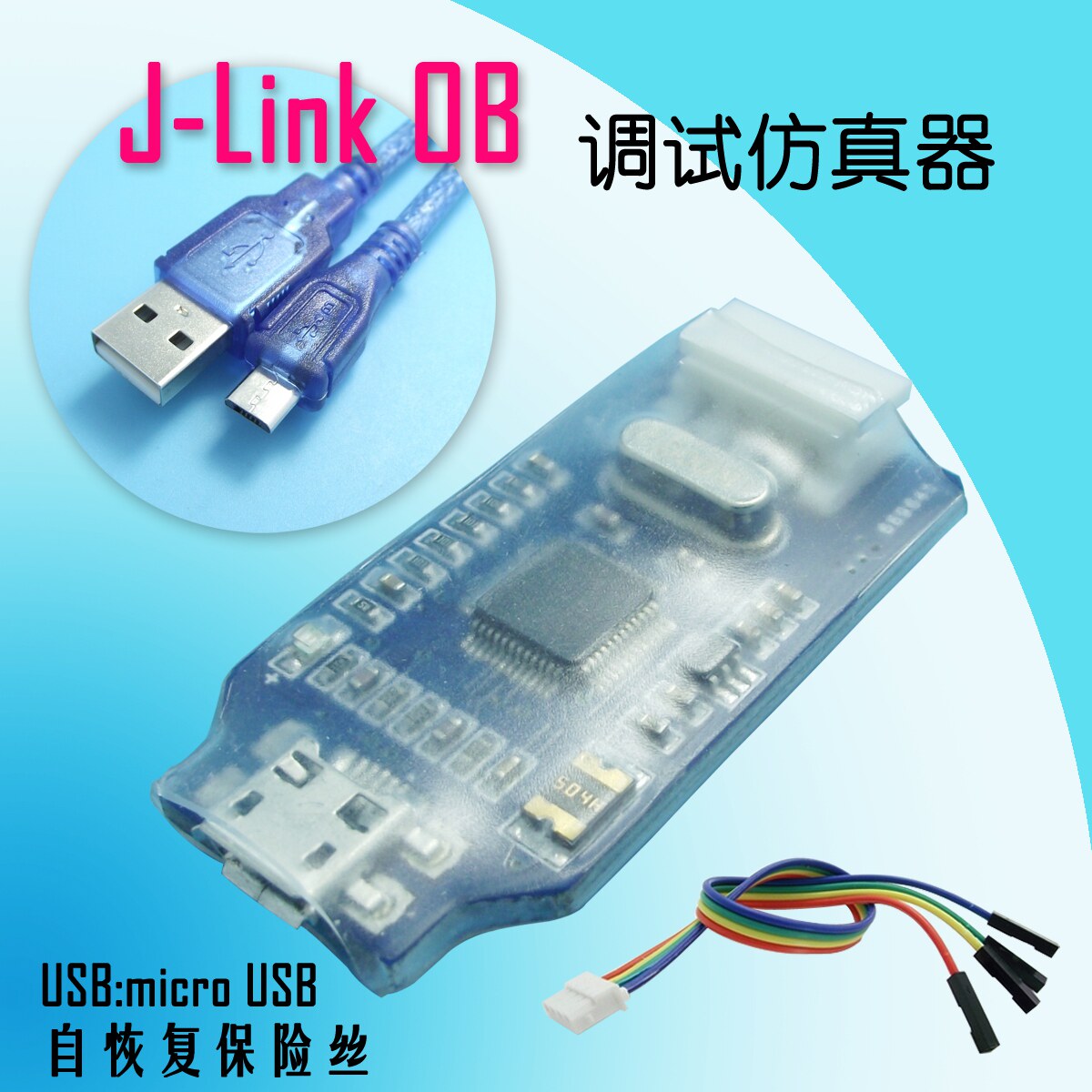

J-Link-ob-это набор независимых симуляций для отладки загрузчика, разработанного Segger. Обычно он предназначен для оценки основных компаний («на борту»), поэтому суффикс-«OB».Этот набор имен моделирования, называемые «j-link-ob», имеет функцию USB-связи, которая может общаться с ПК. С другой стороны, он может выполнить задачу отладки и отладки через режим SWD /JTAG с помощью вспомогательных компонентов.
По сравнению с оригинальным J-Link OB, наше тестирование J-Link Simulation Test имеет меньший интерфейс JTAG, и сохраняет только интерфейс SWD для отладки и загрузки MCU с использованием MCU Arm Kernel.
Поддерживающий объект
All Arm7 \ \ 9 \ 11, Cortex-M0 \ M1 \ M2 \ M3 \ M3 Case \\ A9 и другие серии встроенных микроконтроллеров.
Есть производители генерации MCU
ST (итальянский полупроводник), Freecale (Feisica), Nuvoton (NTD), NXP (Enshow), Ti (Texas Instrument)
Cypress (Cypsus), Atmel
Энергия Micro et al.
Метод соединения
Режим SWD
Поддерживается программное обеспечение IDE
J-Flash Arm, Keil MDK-RM, Iar Ewarm, Coide, Mikroc Pro для Arm, Nrfgo Studio
Функция и производительность
Функция программирования: Flash ROM, EEPROM, AFR и т. Д. Может быть написана.
Функция моделирования: Поддерживайте различные методы отладки, такие как операция с полной скоростью, одноэтапная отладка, отладка точек перерыва и т. Д., Вы можете просмотреть статус IO, данные переменных и т. Д.
Производительность программирования: используйте интерфейс USB2.0 для загрузки SWD, скачать быструю скорость скачивания!
Производительность симуляции: используйте интерфейс USB2.0 для отладки моделирования, одноэтапной отладки, отладки точек перерыва, быстрой скорости ответа!
Магазин, разработанный и разработанный в одиночку, обеспечивает техническую поддержку, разрабатывает и изучает супер сильные инструменты Arm и использует его с уверенностью!
Для получения подробной информации см. Наш сетевой диск и форум
Поскольку материалы сетевого диска постоянно обновляются, адрес также постоянно обновляется. После покупки мы отправим вам последний адрес
Адрес форума:http://www.vcc-gnd.com/
Функции

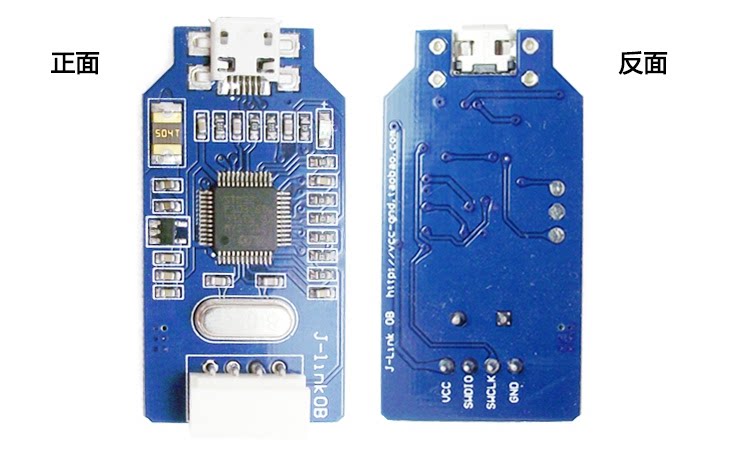

1. Упрощенные интерфейсы с использованием четырехконтролируемой системы: VCC, SWDIO, SWCLK, GND -интерфейс. По сравнению с JTAG, она может сохранить несколько портов ввода -вывода и полную отладку и загрузку с высокой скоростью.
2. Полностью совместим с традиционной J-Link, со всеми функциями J-Link.
3. Используйте интерфейс Mirco USB (текущий используется в смартфонах), кабель данных является обычным явлением.
4. 3.3V Вывод также может быть включен на целевую плату, что удобно для отладки пользователей и загрузки программ.
5. Переходные предохранители, чтобы избежать коротких замыканий, нанести вред и сделать доску более безопасной.
6. Иметь уникальный логотип идентификатора, и несколько устройств не противоречивы одновременно.
7. Установите прозрачную тепловой трубку, которая является более интимной и более интимной.
8. Стабильная работа и прошивка без потерь.
9. Размер диска U прост, стабилен, надежна и легко перемещается и переносит.
Разница между SWD и JTAG:
По сравнению с портом JTAG интерфейс SWD может быть отладкой и загружен не менее 3 строк (SWDIO/SWCLK/GND).Простая целевая плата рекомендуется использовать интерфейс SWD.
Схема соединения общей целевой платы
Условия и положения:
У отладчика есть выход 3,3 В. Если целевая плата имеет отдельную питание, пожалуйста, не подключайте тестер 3.3V. Поперечная питание легко сжигать эмулятор!

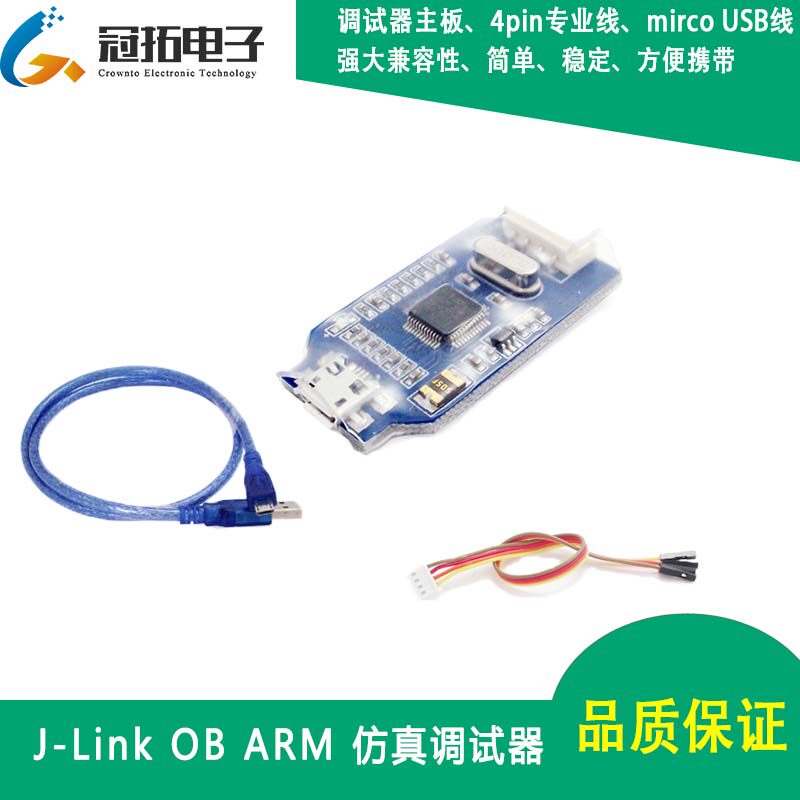

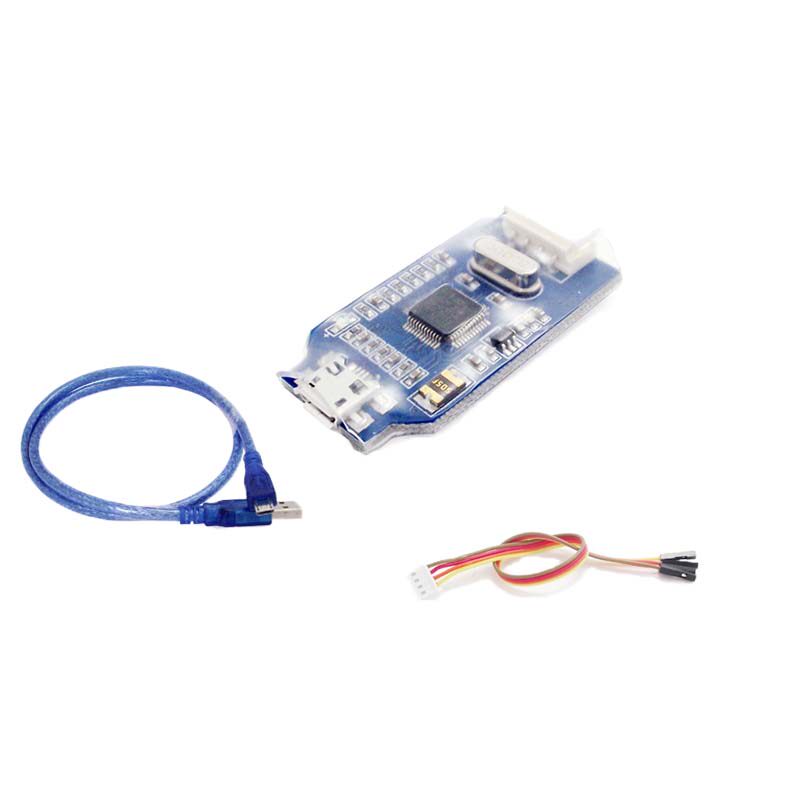

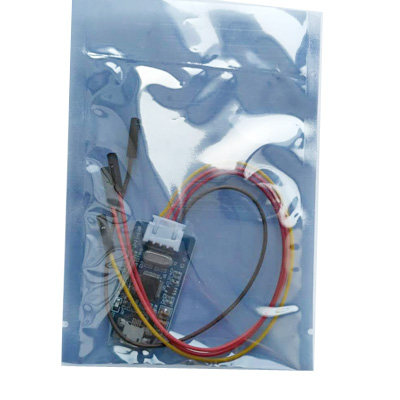

Список доставки: 25 г/набор
1. Материнская плата ARM OB 1
2. Высококачественная линия MicroUSB 1
3. 4pin SWD Line Line 1
